ヒューズの設置場所

電気装置が作動しない場合、パワーモードをOFFモードにして、ヒューズが切れていないか確認します。ヒューズは、5つのヒューズボックスに入っています。

エンジンルーム内のヒューズボックス

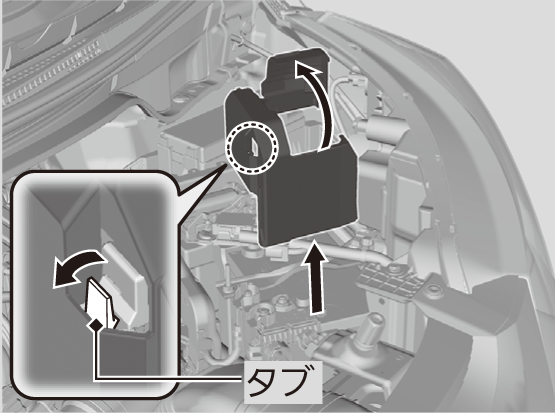

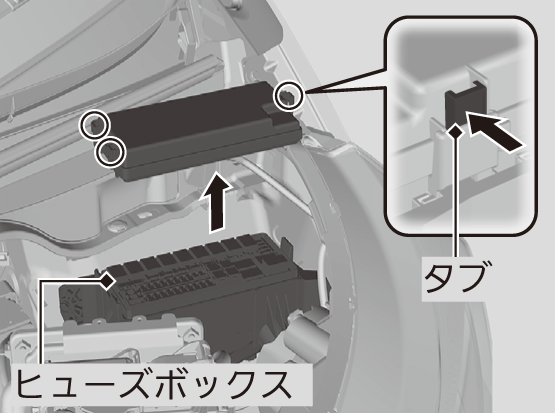

ヒューズボックスA

エンジンルーム内の助手席側に付いている12Vバッテリーの隣にあります。タブを押して開けてください。

さらに詳しく

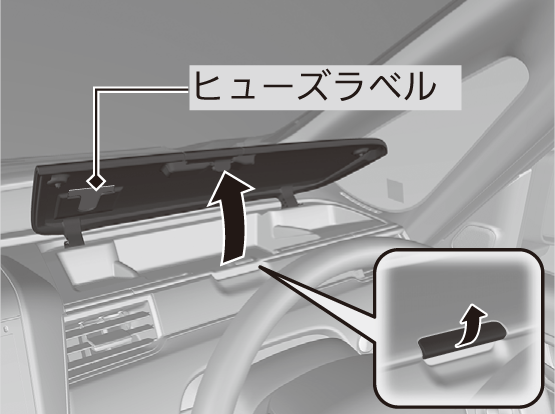

運転席アッパーボックス内に収納されたラベルに、ヒューズの場所が表示してあります。
ヒューズ番号とラベルの表示で、該当するヒューズの位置を確認してください。

各ヒューズの装備と容量

容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。

表示
装備
容量
1
ヘッドライトロービーム
(メイン)
20A
2
DCT
20A
3
非常点滅表示灯
10A
4
ドライブバイワイヤー
15A
5
ワイパー
30A
6
制動灯
7.5A
7
PGM-FI
15A
8
イグニッションコイル
15A
9
DCT
20A
10
ウォーターポンプ
30A
11
DCT
30A
12
冷却ファン
30A
13
スターターマグネチック
スイッチ
30A
14
15
バッテリーセンサー
7.5A
16
17
ヒーテッドドアミラー
(10A)
18
ホーン
10A
19
フロントデフロスター
(10A)
20
21
バックアップ(メイン)
15A
22
室内灯
7.5A
23
サブファン
30A
24
25
START DIAG
7.5A
26
27
28
29
バックアップ
10A
30
LAFセンサー
10A
31
PGM-FI(サブ)
7.5A
32
左側ヘッドライト
ロービーム
10A
33
右側ヘッドライト
ロービーム
10A

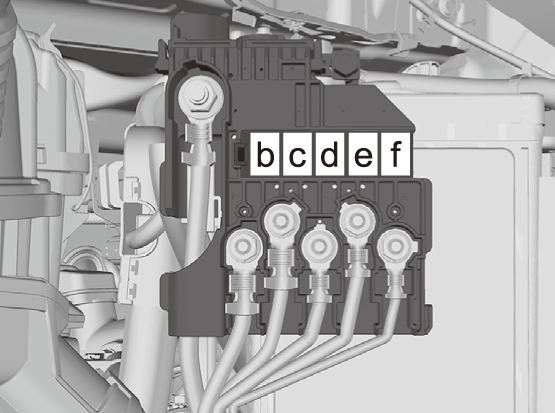

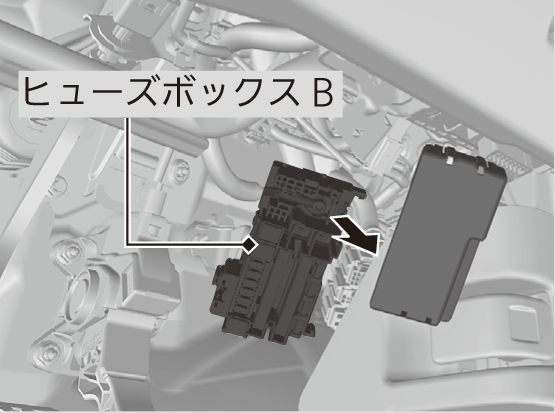

ヒューズボックスB

エンジンルーム内の助手席側に付いている、12Vバッテリーの端子の隣にあります。

  1. 端子部分のフタを開ける。
  2. タブを引いてカバーを取り外す。

各ヒューズの装備と容量

表示
装備
容量

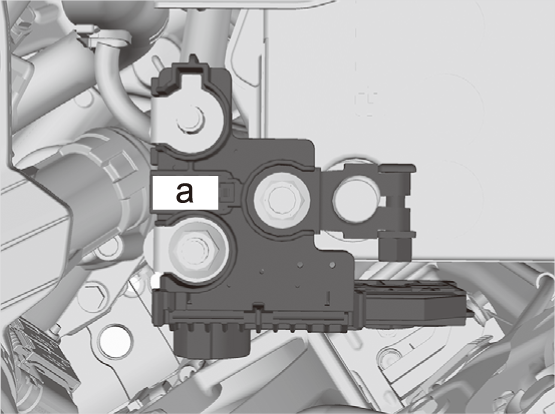

a
バッテリーメイン
170A
b
RBメイン1
60A
c
RBメイン2
80A
d
デュアルクラッチドライブ
60A
e
EPS
70A
f
電動サーボブレーキ
40A

室内運転席側のヒューズボックス

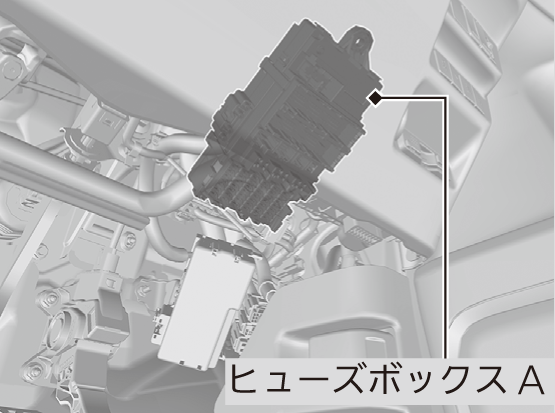

ヒューズボックスA

アクセルペダルの上、室内運転席側のヒューズボックスBの上にあります。

さらに詳しく
運転席アッパーボックス内に収納されたラベルに、ヒューズの場所が表示してあります。
ヒューズ番号とラベルの表示で、該当するヒューズの位置を確認してください。

各ヒューズの装備と容量

容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。

表示
装備
容量
1
ドアロック
20A
2
3
Hondaスマートキーシステム
10A
4
左側ドアアンロック
10A
5
右側ドアアンロック
15A
6
7
8
運転席
パワーウィンドー
20A
9
助手席
パワーウィンドー
20A
10
後席左側
パワーウィンドー
15A
11
後席右側
パワーウィンドー
15A
12
左側ドアロック
10A
13
右側ドアロック
15A
14
フォグライト
(10A)
15
右側ヘッドライト
ハイビーム
10A
16
17
アクティブ
コーナリングライト
(10A)
18
フロントセンサーカメラ
(7.5A)
19
オートリトラミラー
(7.5A)
20
運転席側イージー
ドアクローザー
(20A)
21
助手席側イージー
ドアクローザー
20A
22
ウォッシャー
15A
23
リヤワイパーメイン
10A
24
A/C
7.5A
25
26
オートスターター
7.5A
27
VSA/ABS
7.5A
28
SRS エアバッグ
システム
10A
29
左側ヘッドライト
ハイビーム
10A
30
ACG
10A
31
パワーウィンドー
10A
32
フューエルポンプ
15A
33
34
メーター
7.5A
35
MISS SOL
7.5A
36
フロントアクセサリーソケット
20A
37
ACC
7.5A
38
39
オプション
7.5A
40
リヤワイパー
10A
41
42

ヒューズボックスB

アクセルペダルの上、室内運転席側のヒューズボックスAの下にあります。

カバーの上側を引いて、取り外してください。

各ヒューズの装備と容量

容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。

表示
装備
容量
1
70A
30A
ヒューズボックス
メイン2
50A
ABS/VSAモーター
40A
ヒューズボックス
メイン
30A
ヒューズボックス
メイン3
40A
2
右側パワースライドドア
(30A)
左側パワースライドドア
(30A)
AWD
(30A)※1
50A※2
VMP1
(40A)
VMP2
(30A)
VMP2
(30A)※1
(40A)※2
3
ヒーターモーター
30A
4
5
ABS/VSA FSR
30A
6
シートヒーター
(20A)
7
スモールライト
10A
8
(10A)
9
(7.5A)
10
ACC SOCKET (CONSOLE)
(20A)
11
リヤデフロスター
30A
12
13
14
15

※1:AWD車

※2:2WD車

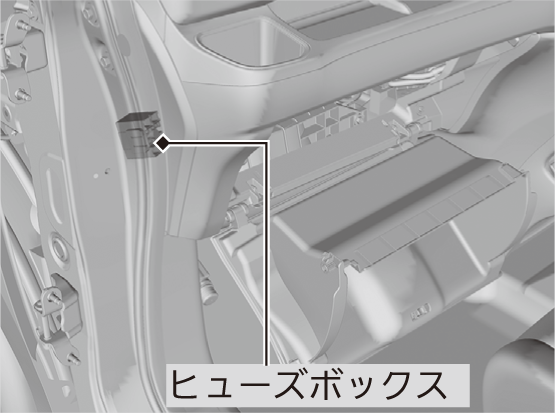

室内助手席側のヒューズボックス

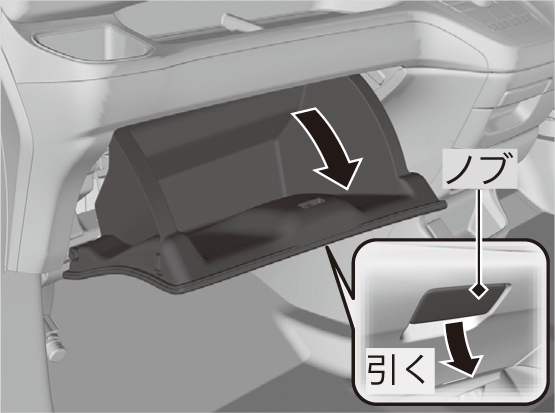

  1. グローブボックスを開ける。

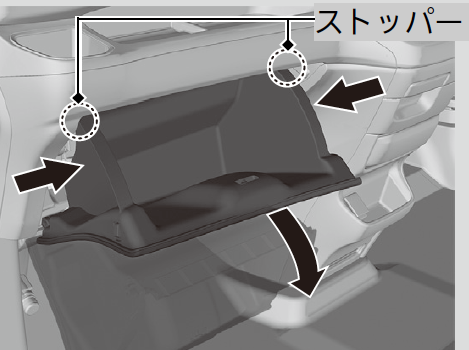

  1. グローブボックスの両端に付いているストッパーを内側に押し込み、グローブボックスを下ろす。
    • エアコンフィルターの左側にあります。
さらに詳しく
運転席アッパーボックス内に収納されたラベルに、ヒューズの場所が表示してあります。
ヒューズ番号とラベルの表示で、該当するヒューズの位置を確認してください。

各ヒューズの装備と容量

表示
装備
容量
1
イグニッション
メイン
30A
2
SBW
10A
3
Hondaスマートキーシステム
10A
4
IMA1
10A
5
6
イグニッション
メイン2
30A
7
IMA2
15A
8

✤:タイプやオプションなどにより、装備が異なります。


ヒューズの点検と交換

  1. パワーモードをOFFモードにし、ヘッドライトとすべてのアクセサリーをOFFにする。

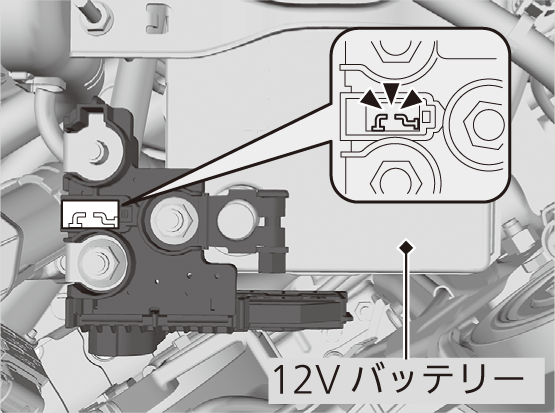

  2. 12Vバッテリーの端子の隣にあるカバーを開ける。

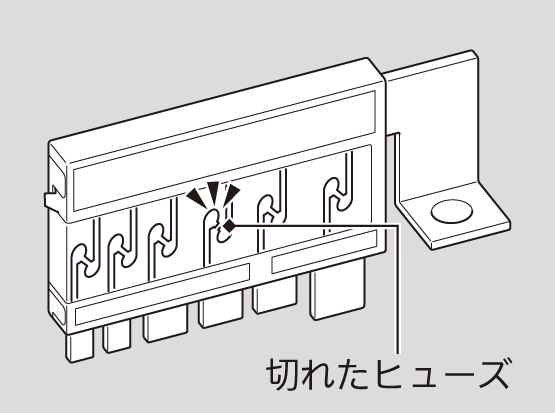

  3. 内部のヒューズを点検する。
    • 切れているヒューズがあったら、Honda販売店に修理を依頼してください。
  1. エンジンルーム内のヒューズボックスAのフタを取り外す。
  2. 内部のヒューズを点検する。
    • 切れているヒューズがあったら、ヒューズプラーで引き抜き、新しいものと交換してください。
  1. 室内の大きいヒューズを点検する。
    • 切れているヒューズがあったら、プラスドライバーでネジを外し、新しいものと交換してください。
  2. 室内の小さいヒューズを点検する。
    • 切れているヒューズがあったら、ヒューズプラーで引き抜き、新しいものと交換してください。
さらに詳しく

アドバイス

規定容量より大きいヒューズに交換すると、電気系統を損傷する危険性が高くなります。
交換したあと、すぐにヒューズが切れるような場合は、Honda販売店で点検を受けてください。


ヒューズは同じ規定容量のヒューズと交換してください。

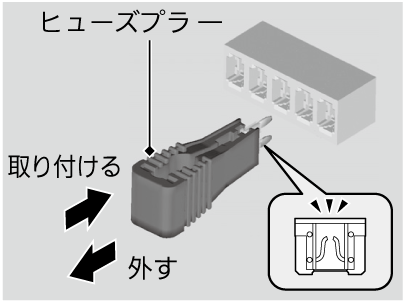

エンジンルーム内のヒューズボックスAには、フタの裏にヒューズプラーがついています。
ヒューズプラーは、切れている小さいヒューズを引き抜くときに使います。
