ヒューズの設置場所
電気装置が作動しない場合、パワーモードをOFFモードにして、ヒューズが切れていないか確認します。ヒューズは、エンジンルームと室内のヒューズボックスに入っています。
- さらに詳しく
-
メインヒューズボックスヒューズボックスのフタに、ヒューズの場所が表示してあります。ヒューズ番号とフタの表示で、該当するヒューズの位置を確認してください。

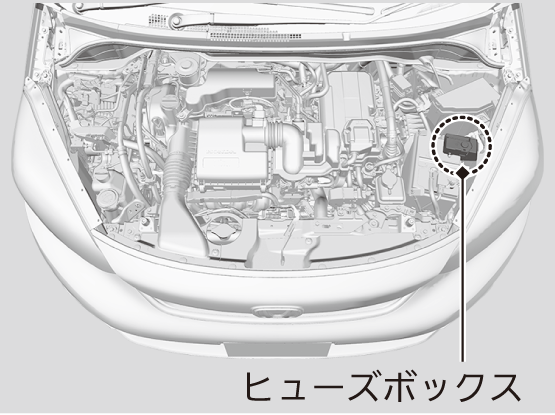

エンジンルーム内のヒューズボックス
各ヒューズの装備と容量
容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
![]() |
ワイパー
|
30A
|
2
|
-
|
-
|
-
|
3
|
![]() |
非常点滅表示灯
|
10A
|
4
|
![]() |
制動灯
|
10A
|
5
|
![]() |
PCU EWP
|
15A
|
6
|
![]() |
EVTC
|
(20A)
|
7
|
![]() |
|
10A
|
8
|
![]() |
IGP
|
15A
|
9
|
![]() |
イグニッションコイル
|
(15A)
|
10
|
![]() |
ドライブバイワイヤ
|
15A
|
11
|
![]() |
ABS/VSAモーター
|
40A
|
12
|
![]() |
冷却ファン
|
30A
|
13
|
-
|
-
|
-
|
14
|
![]() |
ウォーターポンプ
|
30A
|
15
|
![]() |
バッテリーセンサー
|
7.5A
|
16
|
-
|
ー
|
-
|
17
|
![]() |
バックアップ
|
10A
|
18
|
![]() |
ホーン
|
10A
|
19
|
![]() |
サブオーディオ✤
|
(7.5A)
|
20
|
![]() |
フォグライト✤
|
(10A)
|
表示
|
装備
|
容量
|
|
---|---|---|---|
21
|
![]() |
バックアップ
|
(15A)
|
22
|
![]() |
バックアップ
|
10A
|
23
|
![]() |
サブファン
|
(30A)
|
24
|
![]() |
ABS/VSA FSR
|
40A
|
25
|
![]() |
IGP2サブ
|
7.5A
|
26
|
![]() |
LAF
|
10A
|
27
|
-
|
-
|
-
|
28
|
-
|
-
|
-
|
29
|
-
|
-
|
-
|
30
|
-
|
-
|
-
|
31
|
-
|
-
|
-
|
32
|
-
|
-
|
-
|
33
|
-
|
-
|
-
|
サブヒューズボックス

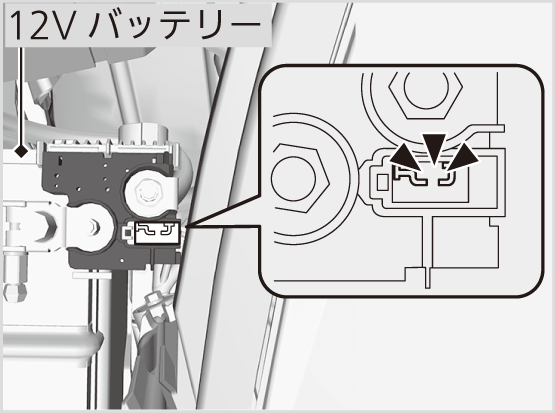

エンジンルーム内の助手席側に付いている、12Vバッテリーの端子の隣にあります。
このヒューズの交換については、Honda販売店にお問い合わせください。
各ヒューズの装備と容量
表示
|
装備
|
容量
|
|
---|---|---|---|
a
|
![]() |
バッテリーメイン
|
170A
|
b
|
![]() |
バッテリーメイン(ファン)
|
60A
|
c
|
![]() |
バッテリーメイン(エンジン)
|
80A
|
d
|
![]() |
バッテリーメイン(サブヒューズボックス)
|
60A
|
e
|
![]() |
EPS
|
70A
|
f
|
![]() |
電動サーボブレーキ
|
40A
|
室内運転席側のヒューズボックス
- ハンドル右側のインストルメントパネルの奥にあります。
-
- 下から確認できます。
-
-
- さらに詳しく
-

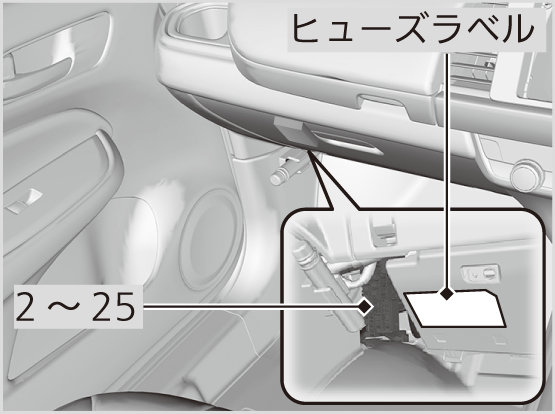

コラムカバーの下に貼ってあるラベルに、ヒューズの場所が表示してあります。ヒューズ番号とラベルの番号で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
![]() |
ACC
|
7.5A
|
2
|
![]() |
ACCキーロック
|
7.5A
|
3
|
-
|
-
|
-
|
4
|
-
|
-
|
-
|
5
|
![]() |
オプション
|
10A
|
6
|
![]() |
オプション2
|
10A
|
7
|
![]() |
メーター
|
10A
|
8
|
![]() |
フューエルポンプ
|
15A
|
9
|
![]() |
エアコンディショナー
|
10A
|
10
|
-
|
-
|
-
|
11
|
![]() |
MON
|
5A
|
12
|
![]() |
右側ドアロック
|
10A
|
13
|
![]() |
左側ドアアンロック
|
10A
|
14
|
![]() |
後席左側パワーウインドー
|
20A
|
15
|
![]() |
助手席パワーウインドー
|
20A
|
16
|
![]() |
ドアロック
|
20A
|
17
|
![]() |
トランスミッション
|
(10A)
|
18
|
-
|
-
|
-
|
19
|
![]() |
サンルーフ
|
(20A)
|
表示
|
装備
|
容量
|
|
---|---|---|---|
20
|
![]() |
スターター
|
7.5A
|
21
|
![]() |
ACG
|
10A
|
22
|
![]() |
デイタイムランニングライト
|
(7.5A)
|
23
|
![]() |
リヤフォグ/FI WAKE UP
|
(10A)
|
24
|
![]() |
オプション
|
7.5A
|
25
|
![]() |
運転席ドアロック
|
(10A)
|
26
|
![]() |
右側ドアアンロック
|
10A
|
27
|
![]() |
後席右側パワーウインドー
|
20A
|
28
|
![]() |
運転席パワーウインドー
|
20A
|
29
|
![]() |
フロントアクセサリーソケット
|
(20A)
|
30
|
![]() |
Hondaスマートキーシステム
|
(10A)
|
31
|
![]() |
USBチャージャー
|
(10A)
|
32
|
![]() |
シートヒーター
|
(20A)
|
33
|
-
|
-
|
-
|
34
|
![]() |
VSA/ABS
|
10A
|
35
|
![]() |
SRSエアバッグシステム
|
10A
|
36
|
-
|
-
|
-
|
37
|
![]() |
-
|
(10A)
|
38
|
![]() |
左側ドアロック
|
10A
|
39
|
![]() |
運転席ドアアンロック
|
(10A)
|
室内助手席側のヒューズボックス
1番のヒューズのみヒューズボックス側面にあります。
このヒューズの交換については、Honda販売店にお問い合わせください。
1 番のヒューズ以外は発炎筒の上側にあります。
容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
- さらに詳しく
-
アンダーカバーに貼ってあるラベルに、ヒューズの場所が表示してあります。ヒューズ番号とラベルの番号で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
![]() |
ヒューズボックス(メイン)
|
60A
|
2
|
![]() |
イグニッション(メイン)
|
30A
|
3
|
![]() |
イグニッション(メイン2)
|
30A
|
4
|
![]() |
リレーモジュール1
|
30A
|
5
|
![]() |
リレーモジュール2
|
30A
|
6
|
![]() |
ヒューズボックス(メイン2)
|
(40A)
|
7
|
![]() |
ヒューズボックス(メイン3)
|
(40A)
|
8
|
![]() |
A/C PTC 1
|
(40A)
|
9
|
-
|
-
|
-
|
10
|
-
|
-
|
-
|
11
|
![]() |
A/C PTC 2
|
(40A)
|
12
|
![]() |
ヒーターモーター
|
30A
|
13
|
![]() |
リヤデフロスター
|
(30A)
|
14
|
![]() |
SRSエアバッグシステム
|
10A
|
15
|
![]() |
IGB
|
(10A)
|
16
|
![]() |
IGA
|
(10A)
|
17
|
![]() |
Hondaスマートキーシステム
|
(10A)
|
18
|
![]() |
スーパーロック
|
(20A)
|
19
|
![]() |
フロントデアイサー
|
(10A)
|
20
|
![]() |
オーディオアンプ
|
(20A)
|
21
|
![]() |
ウォッシャー
|
15A
|
22
|
![]() |
ヒーテッドステアリング
|
(15A)
|
23
|
![]() |
IGA 2
|
(15A)
|
24
|
![]() |
ヒーテッドドアミラー✤
|
(10A)
|
25
|
-
|
-
|
-
|
✤:タイプやオプションなどにより、装備が異なります。
ヒューズの点検と交換
-
- パワーモードをOFFモードにし、ヘッドライトとすべてのアクセサリーをOFFにする。
- 12Vバッテリーの
端子の隣にあるカバーを開ける。
- 内部のヒューズを点検する。
- 切れているヒューズがあったら、Honda販売店に修理を依頼してください。
-
-
- エンジンルーム内のメインヒューズボックスのフタを取り外す。
- 内部のヒューズを点検する。
- 切れているヒューズがあったら、ヒューズプラーで引き抜き、新しいものと交換してください。
- 室内の小さいヒューズを点検する。
- 切れているヒューズがあったら、ヒューズプラーで引き抜き、新しいものと交換してください。
-
- さらに詳しく
-
アドバイス
規定容量より大きいヒューズに交換すると、電気系統を損傷する危険性が高くなります。交換したあと、すぐにヒューズが切れるような場合は、Honda販売店で点検を受けてください。

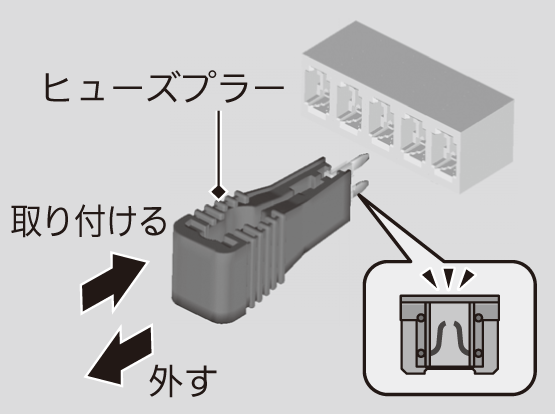

ヒューズは同じ規定容量のヒューズと交換してください。エンジンルーム内のメインヒューズボックスには、フタの裏にヒューズプラーがついています。ヒューズプラーは、切れている小さいヒューズを引き抜くときに使います。
