動力の伝達(2)
■モーター斜板の動きと伝達トルク

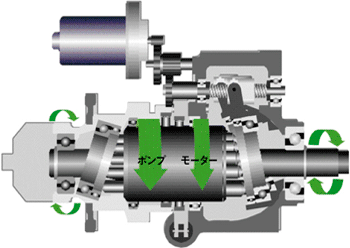

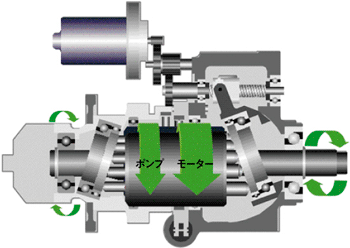

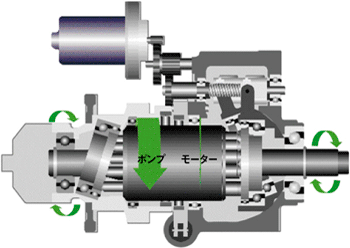

トルクの大きさは斜板の角度で変わります。ポンプ斜板の傾きは固定のため、一定のトルクを出力します。しかし、モーター斜板の傾きは変化させることが出来るので、トルクの大きさも変えることが出来ます。モーター斜板の傾きが最大の時、出力トルクは最大となります。斜板の傾きが小さくなるに従い、出力トルクも小さくなります。特に斜板の傾きがない場合は、オイルモーター側からの出力トルクはなくなりオイルポンプ側からのトルクのみとなります。
