動力の伝達（1） |
|

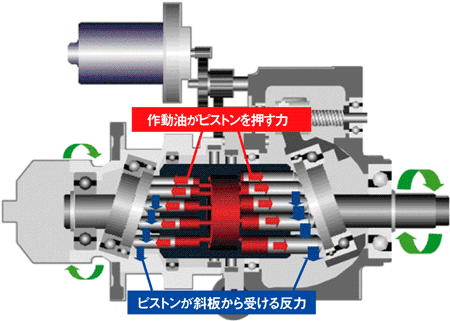

オイルポンプ側のピストンはポンプ斜板に沿って押し込まれる際に作動油を圧縮し高圧室に送ります。このオイルポンプのピストンによって高圧化された作動油はポンプとモーターピストンを押す力になり、それぞれのピストンは斜板からの反力で下向きに働く力を受けます。ピストンはシリンダーに組込まれているため、その力はシリンダー、そして一体化されている出力軸を回転させる力（トルク）になります。
|
 |
|
|
|
|
| |
|
動力の伝達（1） |
|
オイルポンプ側のピストンはポンプ斜板に沿って押し込まれる際に作動油を圧縮し高圧室に送ります。このオイルポンプのピストンによって高圧化された作動油はポンプとモーターピストンを押す力になり、それぞれのピストンは斜板からの反力で下向きに働く力を受けます。ピストンはシリンダーに組込まれているため、その力はシリンダー、そして一体化されている出力軸を回転させる力（トルク）になります。
|
|
|
|
|
