作動油の流れ（1） |
|

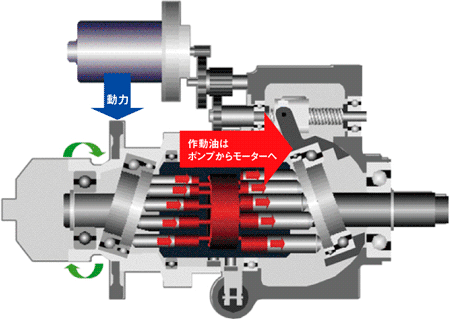

■高圧油の流れ エンジンの動力はギアが取り付けられたポンプ斜板を回転させます。ポンプ斜板が回転するとポンプピストンを押し込み作動油を高圧にして、高圧室へ送ります。高圧になった作動油は更にオイルモーターへと送られます。オイルモーターのピストン室に入った高圧の作動油はピストンを押出し、モーター斜板を押す力となります。 |
 |
|

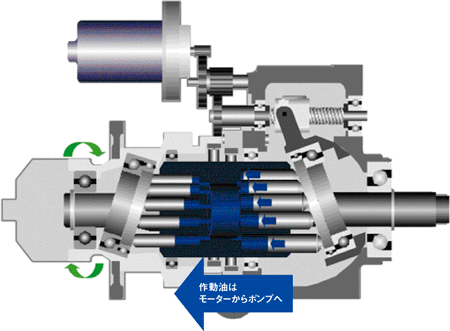

■低圧油の流れ 圧力の低下した作動油は低圧室を通って、ポンプ側へと戻ります。このように、作動油はポンプとモーターの間を循環しています。 |
 |
|
|
|
|
|
|
作動油の流れ（1） |
|
■高圧油の流れ エンジンの動力はギアが取り付けられたポンプ斜板を回転させます。ポンプ斜板が回転するとポンプピストンを押し込み作動油を高圧にして、高圧室へ送ります。高圧になった作動油は更にオイルモーターへと送られます。オイルモーターのピストン室に入った高圧の作動油はピストンを押出し、モーター斜板を押す力となります。 |
|
|
|
■低圧油の流れ 圧力の低下した作動油は低圧室を通って、ポンプ側へと戻ります。このように、作動油はポンプとモーターの間を循環しています。 |
|
|
|
|
