HFTの構造 |
|

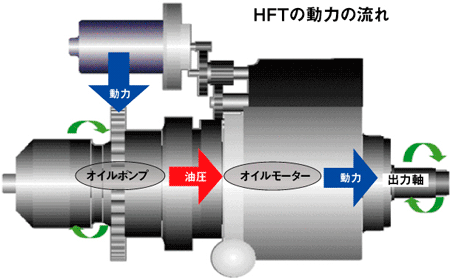

HFTは、エンジンの動力を油圧に変換するオイルポンプと、その油圧を再度動力に変換して出力するオイルモーターから構成されています。 |
 |
|

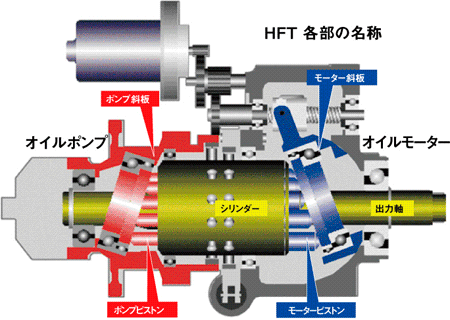

赤い部分はオイルポンプを、青い部分はオイルモーターを示します。オイルポンプ、オイルモーターはそれぞれ斜板とピストンを持ち、シリンダーにはオイルポンプ側とオイルモーター側のピストン部分が組み込まれ、出力軸と一体化した構造となっています。また、ポンプ斜板の傾きは固定され、モーター斜板の傾きは自在に変えられるようになっています。 |
 |
|
|
|
|
|
|
