センターピラーのあるクルマと同等※の、高剛性ボディ。 |
![]() |

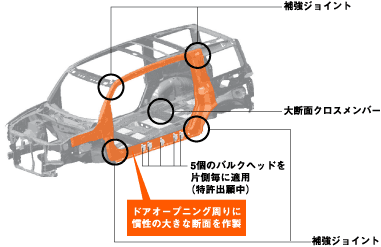

センターピラーレス構造で高剛性を実現するために、部材の大断面化と各ジョイントの大型化を図りました。まずサイドシルの大断面化を行い、片側に5個のバルクヘッドを適用。そしてフロントピラー、リアクォーターピラー、ルーフサイドレールも大断面化を図り、素材の最適化や補強材の採用などにより、強固な開口部を実現しています。さらにクロスメンバーの大断面化や最適素材の使用、左右メインフレームとのジョイント部最適構造の採用など、徹底して剛性を追求し、センターピラーのあるクルマと同等の高剛性ボディを完成させました。
|
![]() |
![]() |
![]() |
高い静粛性を獲得。 |
![]() |

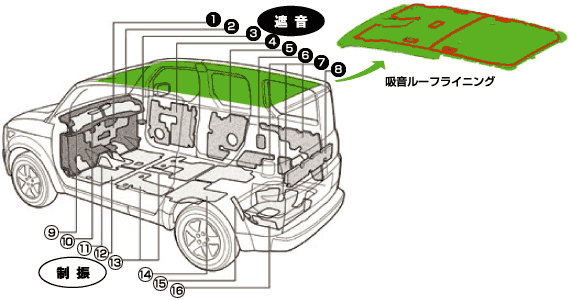

エレメントはルーフライニング、ダッシュボード、ドア、フロアなどに最適に配置された遮音・制振材などにより、優れた静粛性を獲得しています。 |
![]() |
![]() |
![]() |
![]() |
ダッシュボードアウターインシュレーター | ![]() |
![]() |
ダッシュボードアッパーインナー制振材 |
![]() |
ダッシュボードインシュレーター | ![]() |
ダッシュボードアッパーアウター制振材 | |
![]() |
セパレーター | ![]() |
フロントフロアトンネル/サイド制振材 | |
![]() |
サイドアクセスドア(フロント)吸音材 | ![]() |
フロントフロア制振材 | |
![]() |
サイドアクセスドア(リア)吸音材 | ![]() |
ミドルフロア制振材 | |
![]() |
遮音シール(大きな穴全てに適用) | ![]() |
リアフロア制振材 | |
![]() |
リアサイド吸音材 | ![]() |
リアホイールハウス制振材 | |
![]() |
アッパーテールゲート吸音材 | ![]() |
スペアタイヤパン制振材 |
![]() |
頑強なサイドアクセスドア(リア)を支える、 グースネック型ヒンジ。 |
![]() |
エレメントのサイドアクセスドア(リア)は、センターピラーに匹敵する強い構造をもたせています。このドアを支えるために、特にロアヒンジの強度を追求。フロントヒンジのおよそ3倍の大きさで、外観から見えないようグースネック型(ガチョウの首のようなS字型)のヒンジを採用し、しかも強度の高い鋳造製としています。 | ![]() |
![]() |
![]() |
![]() |
![]() |

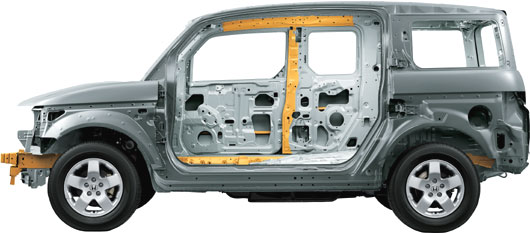

Photo:モノコックボディ説明モデル |
|
![]() ![]() ![]() ![]() ![]() ![]() ![]() |
![]() |
