ヒューズの設置場所

電気装置が作動しない場合、パワーモードをOFFモードにして、ヒューズが切れていないか確認します。ヒューズは、エンジンルームと室内のヒューズボックスに入っています。

エンジンルーム内のヒューズボックス

ヒューズボックス

エンジンルーム内の助手席側にあります。

  1. タブを押してフタを開ける。
  • タブ
  • ヒューズボックス
  • 前

各ヒューズの装備と容量

容量に（　）がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。

表示
装備
容量
1
―
100 A
―
20 A
リヤデフロスター
30 A
ABS/VSA モーター
40 A
ヒューズボックス
メイン2
60 A
EPS
70 A
2
メインファン
30 A
ABS/VSA FSR
30 A
イグニッションメイン
30 A
ヒューズボックス
メイン1
60 A
3
サブファン
30 A
スターター
マグネチックスイッチ
30 A
イグニッションメイン2
30 A
―
60 A
4
ヒーターモーター
40 A
5
バッテリーセンサー
7.5 A
6
MG クラッチ
7.5 A
7
―
―
8
バックアップ2
15 A
9
バックアップ
10 A
10
制動灯
10 A
11
オートリトラミラー
7.5 A
12
フロントフォグライト✤
(10 A)
13
バックアップ FI ECU
10 A
14
ホーン
10 A
15
非常点滅表示灯
10 A
16
TCU
10 A
17
ワイパー
30 A
18
LCM R
10 A
19
LCM L
10 A
20
―
―
21
―
―
22
―
―
23
STRLD
7.5 A

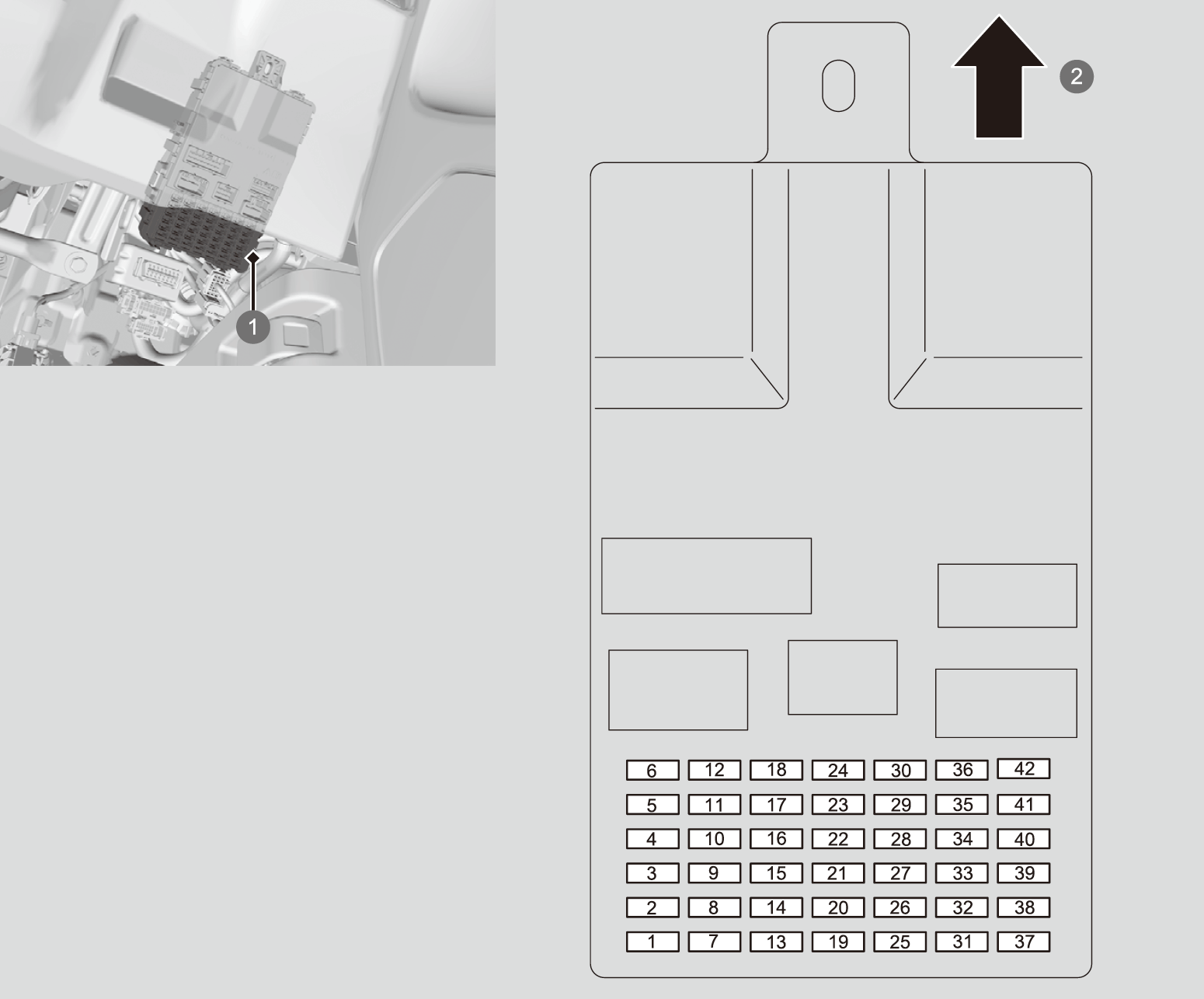

室内のヒューズボックス

インストルメントパネルの奥にあります。

  • 下から確認できます。

ヒューズの場所は次のイラストに示しています。

表のヒューズ番号とイラストで、該当するヒューズの位置を確認してください。

  • ヒューズ
  • 上

各ヒューズの装備と容量

表示
装備
容量
1
R サイドドアロック
10 A
2
L サイドドアロック
10 A
3
ACC キーロック
7.5 A
4
フロントアクセサリーソケット
20 A
5
イグニッション2 HAC
10 A
6
イグニッション2
デイタイムランニングライト
7.5 A
7
イグニッション1 SRS
10 A
8
イグニッション1
スターターカットリレー
7.5 A
9
イグニッション1
ABS/VSA
7.5 A
10
イグニッション1
フューエルポンプ
15 A
11
後席左側パワーウィンドー
20 A
12
後席右側パワーウィンドー
20 A
13
―
―
14
―
―
15
イグニッション1
MISS SOL
10 A
16
イグニッション1 ACG
10 A
17
右側ドアアンロック
10 A
18
助手席パワーウィンドー
20 A
19
イグニッション1 MON
7.5 A
20
IGPS
7.5 A
21
イグニッション1
オプション
10 A
22
―
―
23
左側ドアアンロック
10 A
24
イグニッション1 後退灯
7.5 A
25
イグニッション1 メーター
7.5 A
26
イグニッション1
フロントワイパー
7.5 A
27
IGP LAF
10 A
28
オプション
7.5 A
29
運転席パワーウィンドー
20 A
30
D/L Main
20 A
31
DBW
15 A
32
SRS
10 A
33
7.5 A
34
Small
10 A
35
IGP LAF
15 A
36
イグニッションコイル
15 A
37
Smart
10 A
38
―
―
39
センターアクセサリーソケット
20 A
40
USB チャージャー
10 A
41
―
―
42
ウォッシャー
15 A

✤：タイプやオプションなどにより、装備が異なります。


ヒューズの点検と交換

  1. パワーモードをOFFモードにし、ヘッドライトとすべてのアクセサリーをOFFにする。
  2. エンジンルーム内のヒューズボックスのフタを取り外す。

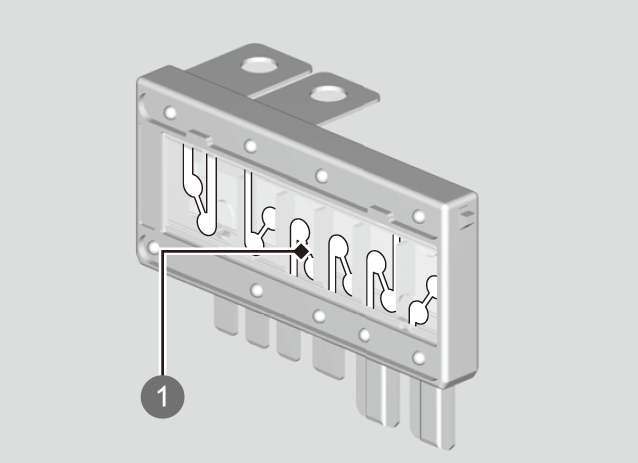

  3. 内部のヒューズを点検する。
    • 切れているヒューズがあったら、Honda販売店に修理を依頼してください。
  • 切れたヒューズ

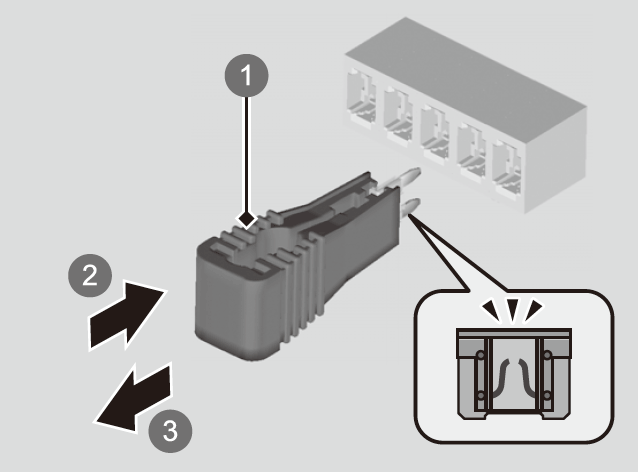

  1. 室内の小さいヒューズを点検する。
    • 切れているヒューズがあったら、ヒューズプラーで引き抜き、新しいものと交換してください。
  • ヒューズプラー
  • 取り付ける
  • 外す
さらに詳しく

アドバイス

規定容量より大きいヒューズに交換すると、電気系統を損傷する危険性が高くなります。
交換したあと、すぐにヒューズが切れるような場合は、Honda販売店で点検を受けてください。


ヒューズは同じ規定容量のヒューズと交換してください。

エンジンルーム内のヒューズボックスには、フタの裏にヒューズプラーがついています。
ヒューズプラーは、切れている小さいヒューズを引き抜くときに使います。
