ヒューズの設置場所
電気装置が作動しない場合、パワーモードをOFFモードにして、ヒューズが切れていないか確認します。ヒューズは、エンジンルーム内と室内のヒューズボックスに入っています。
エンジンルーム内のヒューズボックス
- さらに詳しく
-

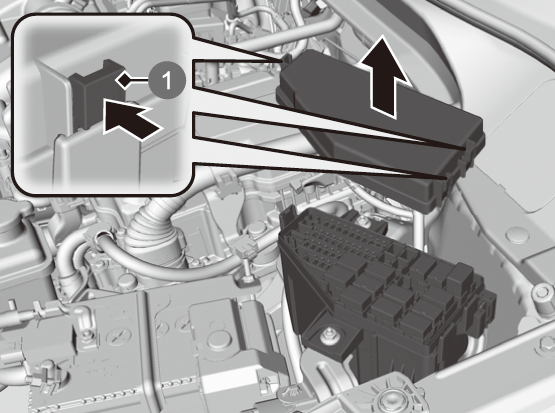

ヒューズボックスAヒューズボックスのフタに、ヒューズの場所が表示してあります。ヒューズ番号とフタの表示で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
表示
|
装備
|
容量
|
|
---|---|---|---|
1 |
![]() |
ワイパー |
30A |
2 |
![]() |
左側ヘッドライト コントロール |
15A |
3 |
![]() |
非常点滅表示灯 |
10A |
4 |
![]() |
制動灯 |
10A |
5 |
![]() |
PCU EWP |
15A |
6 |
![]() |
AWD✤ |
(20A) |
7 |
![]() |
EVTC |
20A |
8 |
![]() |
IGP |
15A |
9 |
![]() |
イグニッションコイル |
15A |
10 |
![]() |
ドライブバイワイヤ |
15A |
11 |
![]() |
ABS/VSAモーター |
40A |
12 |
![]() |
メインファン |
30A |
13 |
![]() |
ウォーターポンプ |
30A |
14 |
![]() |
SMART |
10A |
15 |
![]() |
バッテリーセンサー |
7.5A |
16 |
![]() |
右側ヘッドライト コントロール |
15A |
17 |
![]() |
バックアップ(FI-ECU) |
10A |
18 |
![]() |
ホーン |
10A |
19 |
![]() |
サブオーディオ✤ |
(7.5A) |
20 |
![]() |
フォグライト |
(10A) |
21 |
![]() |
オーディオ✤ |
15A |
22 |
![]() |
バックアップ(メイン) |
15A |
23 |
![]() |
サブファン |
30A |
24 |
![]() |
ABS/VSA FSR |
40A |
25 |
![]() |
IGP2(サブ) |
7.5A |
26 |
![]() |
LAF センサー |
10A |
27 |
― |
― |
― |
28 |
― |
― |
― |
29 |
― |
― |
― |
30 |
― |
― |
― |
31 |
― |
― |
― |
32 |
― |
― |
― |
33 |
― |
― |
― |

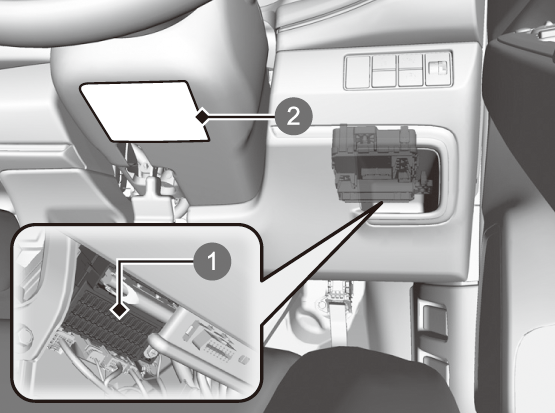

室内運転席側のヒューズボックス
- ハンドル右側のインストルメントパネルの奥にあります。
- 下から確認できます。
-
- ヒューズボックス
- ヒューズラベル
- さらに詳しく
-
コラムカバーの下に貼ってあるラベルに、ヒューズの場所が表示してあります。ヒューズ番号とラベルの表示で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
表示
|
装備
|
容量
|
|
---|---|---|---|
1 |
![]() |
ACC |
7.5A |
2 |
![]() |
ACCキーロック |
7.5A |
3 |
![]() |
BSI/AWD✤ |
(10A) |
4 |
![]() |
右側ヘッドライト コントロール |
(5A) |
5 |
![]() |
オプション |
10A |
6 |
![]() |
オプション2 |
10A |
7 |
![]() |
メーター |
10A |
8 |
![]() |
フューエルポンプ |
15A |
9 |
![]() |
エアコンディショナー |
10A |
10 |
![]() |
― |
(20A) |
11 |
![]() |
FI-ECU |
5A |
12 |
![]() |
右側ドアロック |
10A |
13 |
![]() |
左側ドアアンロック |
10A |
14 |
![]() |
後席左側 パワーウィンドー |
20A |
15 |
![]() |
助手席 パワーウィンドー |
20A |
16 |
![]() |
ドアロック |
20A |
17 |
![]() |
TCU |
10A |
18 |
![]() |
USBチャージャー |
(10A) |
19 |
![]() |
― |
(20A) |
20 |
![]() |
ST CUTリレー |
7.5A |
21 |
![]() |
ACG |
10A |
22 |
![]() |
デイタイムランニングライト |
7.5A |
23 |
![]() |
― |
(10A) |
24 |
![]() |
オプション |
10A |
25 |
![]() |
― |
(10A) |
26 |
![]() |
右側ドアアンロック |
10A |
27 |
![]() |
後席右側 パワーウィンドー |
20A |
28 |
![]() |
運転席 パワーウィンドー |
20A |
29 |
![]() |
フロントアクセサリーソケット |
(20A) |
30 |
![]() |
デアイサー✤ |
(10A) |
31 |
![]() |
― |
(20A) |
32 |
![]() |
シートヒーター✤ |
(20A) |
33 |
![]() |
― |
(20A) |
34 |
![]() |
ABS/VSA |
10A |
35 |
![]() |
SRSエアバッグ システム |
10A |
36 |
![]() |
― |
(20A) |
37 |
![]() |
ヒーテッド ステアリング✤ |
(15A) |
38 |
![]() |
左側ドアロック |
10A |
39 |
![]() |
― |
(10A) |

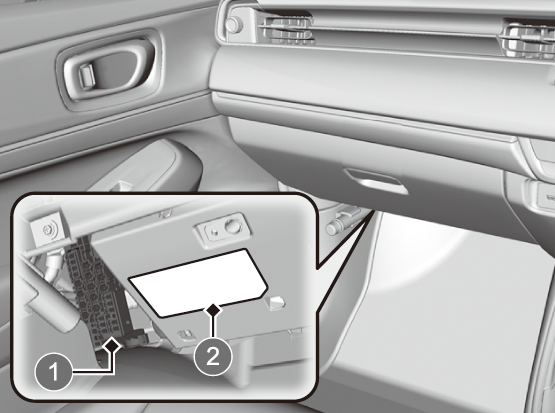

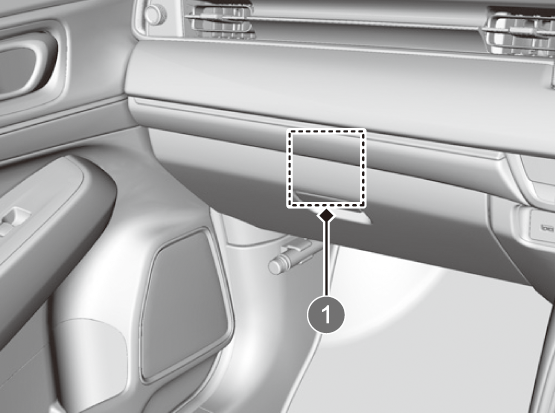

室内助手席側のヒューズボックス
1番のヒューズのみヒューズボックス側面にあります。
このヒューズの交換については、Honda販売店にお問い合わせください。
-
- ヒューズボックス
1番のヒューズ以外は発炎筒の上側にあります。
-
- 2~25
- ヒューズラベル
- さらに詳しく
-
アンダーカバーに貼ってあるラベルに、ヒューズの場所が表示してあります。ヒューズ番号とラベルの番号で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
表示
|
装備
|
容量
|
|
---|---|---|---|
1 |
![]() |
ヒューズボックス (メイン) |
60A |
2 |
![]() |
イグニッション (メイン) |
30A |
3 |
![]() |
イグニッション (メイン2) |
30A |
4 |
![]() |
リレーモジュール1 |
30A |
5 |
![]() |
リレーモジュール2 |
30A |
6 |
![]() |
ヒューズボックス (メイン2) |
40A |
7 |
![]() |
ヒューズボックス (オプション) |
(40A) |
8 |
![]() |
ヒーターモーター |
30A |
9 |
![]() |
A/C PTC 1✤ |
(40A) |
10 |
![]() |
リヤデフロスター |
30A |
11 |
![]() |
A/C PTC 2✤ |
(40A) |
12 |
― |
― |
― |
13 |
![]() |
パワーテールゲートモーター✤ |
(40A) |
14 |
![]() |
SRSエアバッグ システム |
10A |
15 |
![]() |
イグニッション ホールド1 |
10A |
16 |
![]() |
イグニッション ホールド3 |
10A |
17 |
![]() |
IMG |
10A |
18 |
![]() |
オーディオアンプ✤ |
(20A) |
19 |
― |
― |
― |
20 |
― |
― |
― |
21 |
![]() |
パワーテールゲート クローザー✤ |
(20A) |
22 |
![]() |
イグニッション ホールド2 |
15A |
23 |
![]() |
ウォッシャー |
(15A) |
24 |
![]() |
ヒーテッドドアミラー✤ |
(10A) |
25 |
― |
― |
― |
✤:タイプやオプションなどにより、装備が異なります。

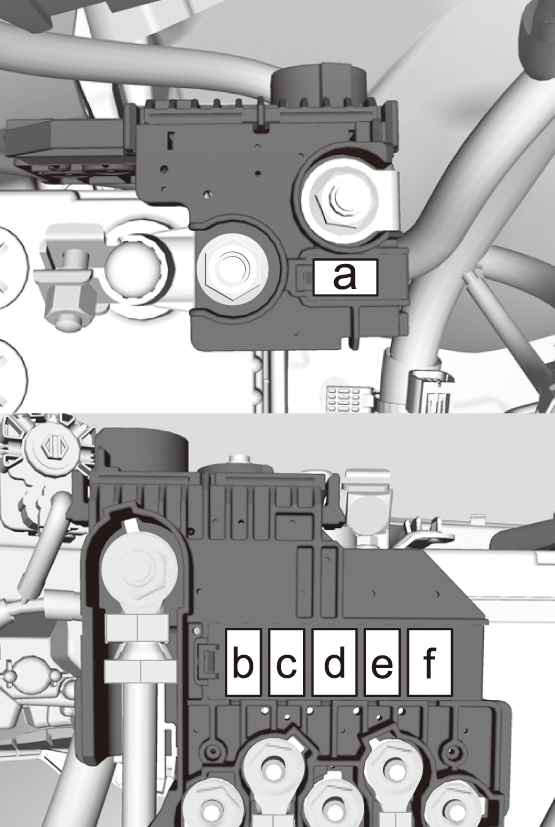

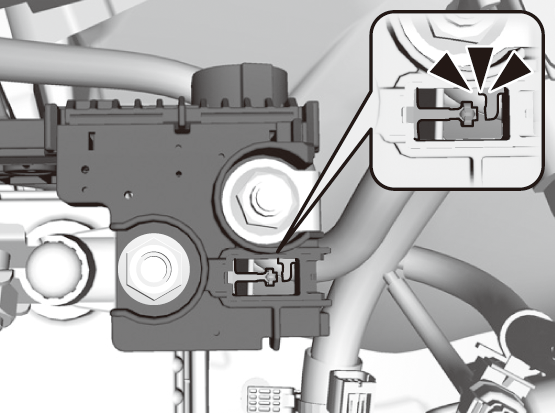

ヒューズの点検と交換
-
- パワーモードをOFFモードにし、ヘッドライトとすべてのアクセサリーをOFFにする。

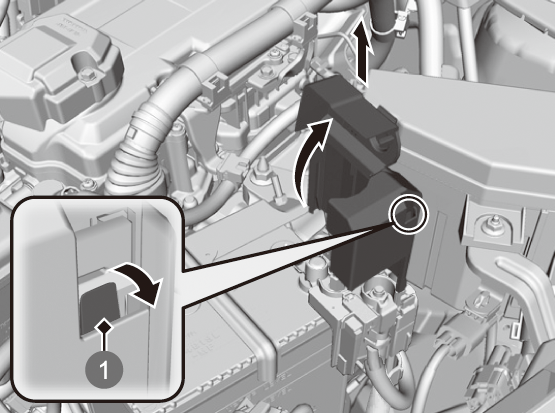

- 12Vバッテリーの
端子の隣にあるカバーを開ける。
- 内部のヒューズを点検する。
- 切れているヒューズがあったら、Honda販売店に修理を依頼してください。
-
-
- エンジンルーム内のヒューズボックスAのフタを取り外す。
- 内部のヒューズを点検する。
- 切れているヒューズがあったら、ヒューズプラーで引き抜き、新しいものと交換してください。
- 室内の小さいヒューズを点検する。
- 切れているヒューズがあったら、ヒューズプラーで引き抜き、新しいものと交換してください。
-
- ヒューズプラー
- 取り付ける
- 外す
- さらに詳しく
-
アドバイス
規定容量より大きいヒューズに交換すると、電気系統を損傷する危険性が高くなります。交換したあと、すぐにヒューズが切れるような場合は、Honda販売店で点検を受けてください。
ヒューズは同じ規定容量のヒューズと交換してください。各ヒューズの装備と容量(エンジンルーム内のヒューズボックス)各ヒューズの装備と容量(室内運転席側のヒューズボックス)各ヒューズの装備と容量(室内助手席側のヒューズボックス)

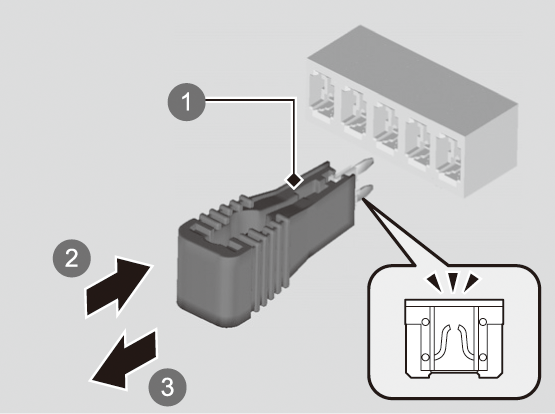

エンジンルーム内のヒューズボックスAには、フタの裏にヒューズプラーがついています。ヒューズプラーは、切れている小さいヒューズを引き抜くときに使います。
