ヒューズの設置場所
電気装置が作動しない場合、パワーモードをOFFモードにして、ヒューズが切れていないか確認します。ヒューズは、エンジンルーム内と室内のヒューズボックスに入っています。
エンジンルーム内のヒューズボックス
- さらに詳しく
-
ヒューズボックスAヒューズボックスのフタに、ヒューズの場所が表示してあります。ヒューズ番号とフタの表示で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
容量に（ ）がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
| 表示
|
装備
|
容量
|
|
|---|---|---|---|
1 |
 |
ワイパー |
30A |
2 |
 |
左側ヘッドライト コントロール |
15A |
3 |
 |
非常点滅表示灯 |
10A |
4 |
 |
制動灯 |
10A |
5 |
|
EOP |
(20A) |
6 |
|
AWD✤ |
(20A) |
7 |
|
TCU |
10A |
8 |
|
IGP |
15A |
9 |
|
イグニッションコイル |
15A |
10 |
|
ドライブバイワイヤ |
15A |
11 |
|
ABS/VSAモーター |
40A |
12 |
 |
メインファン |
30A |
13 |
|
スターター マグネチックスイッチ |
30A |
14 |
|
SMART |
10A |
15 |
|
バッテリーセンサー |
7.5A |
16 |
|
右側ヘッドライト コントロール |
15A |
17 |
|
バックアップ（FI-ECU） |
10A |
18 |
 |
ホーン |
10A |
19 |
|
― |
(7.5A) |
20 |
 |
フォグライト |
(10A) |
21 |
|
― |
(15A) |
22 |
|
バックアップ（メイン） |
15A |
23 |
|
サブファン |
30A |
24 |
|
ABS/VSA FSR |
40A |
25 |
|
IGP2（サブ） |
7.5A |
26 |
|
LAFセンサー |
10A |
27 |
|
― |
(10A) |
28 |
― |
― |
― |
29 |
|
バックアップ （オーディオ）✤ |
(30A) |
30 |
|
バックアップ2 （メイン） |
(30A) |
31 |
|
START DIAG |
7.5A |
32 |
― |
― |
― |
33 |
― |
― |
― |

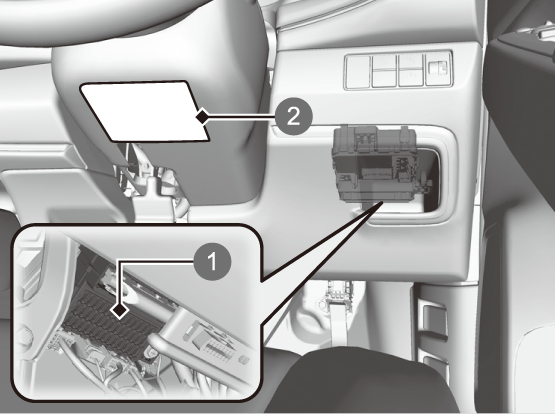

室内運転席側のヒューズボックス
- ハンドル右側のインストルメントパネルの奥にあります。
- 下から確認できます。
-
- ヒューズボックス
- ヒューズラベル
- さらに詳しく
-
コラムカバーの下に貼ってあるラベルに、ヒューズの場所が表示してあります。ヒューズ番号とラベルの表示で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
容量に（ ）がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
| 表示
|
装備
|
容量
|
|
|---|---|---|---|
1 |
|
ACC |
7.5A |
2 |
|
ACCキーロック |
7.5A |
3 |
|
AWD✤ |
(10A) |
4 |
|
右側ヘッドライト コントロール |
(5A) |
5 |
|
オプション |
10A |
6 |
|
オプション2 |
10A |
7 |
|
メーター |
10A |
8 |
 |
フューエルポンプ |
15A |
9 |
|
エアコンディショナー |
10A |
10 |
|
― |
(20A) |
11 |
|
FI-ECU |
5A |
12 |
 |
右側ドアロック |
10A |
13 |
|
左側ドアアンロック |
10A |
14 |
 |
後席左側 パワーウィンドー |
20A |
15 |
 |
助手席 パワーウィンドー |
20A |
16 |
|
ドアロック |
20A |
17 |
|
TCU |
10A |
18 |
|
USBチャージャー |
(10A) |
19 |
|
― |
(20A) |
20 |
|
ST CUTリレー |
7.5A |
21 |
|
ACG |
10A |
22 |
 |
デイタイムランニングライト |
7.5A |
23 |
|
― |
(10A) |
24 |
|
オプション |
10A |
25 |
|
― |
(10A) |
26 |
|
右側ドアアンロック |
10A |
27 |
 |
後席右側 パワーウィンドー |
20A |
28 |
 |
運転席 パワーウィンドー |
20A |
29 |
|
フロントアクセサリーソケット |
(20A) |
30 |
|
デアイサー✤ |
(10A) |
31 |
 |
― |
(20A) |
32 |
 |
シートヒーター✤ |
(20A) |
33 |
 |
― |
(20A) |
34 |
|
ABS/VSA |
10A |
35 |
 |
SRSエアバッグ システム |
10A |
36 |
|
― |
(20A) |
37 |
|
― |
(15A) |
38 |
|
左側ドアロック |
10A |
39 |
|
― |
(10A) |

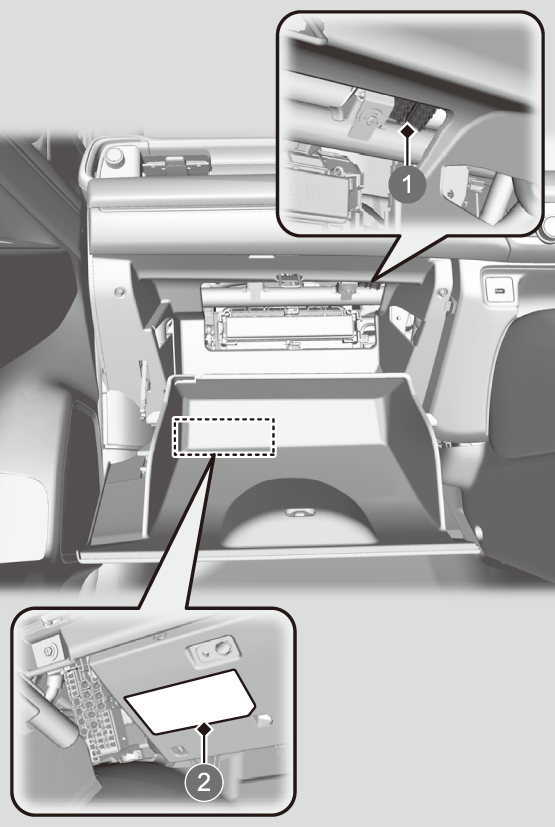

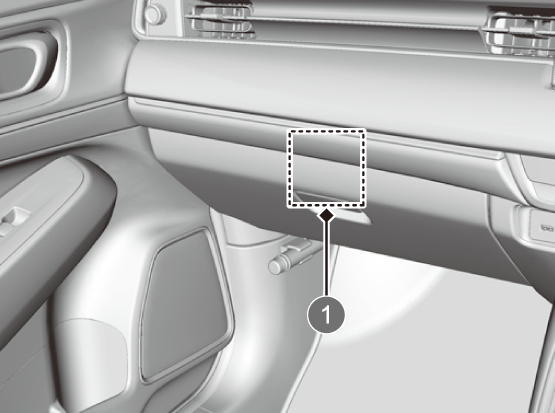

室内助手席側のヒューズボックス
- さらに詳しく
-
ヒューズボックスAアンダーカバーに貼ってあるラベルに、ヒューズの場所が表示してあります。ヒューズ番号とラベルの番号で、該当するヒューズの位置を確認してください。
ヒューズボックスBアンダーカバーに貼ってあるラベルに、ヒューズの場所が表示してあります。ヒューズ番号とラベルの番号で、該当するヒューズの位置を確認してください。
ヒューズボックスA
1番のヒューズのみヒューズボックス側面にあります。
このヒューズの交換については、Honda販売店にお問い合わせください。
-
- ヒューズボックスA
1番のヒューズ以外は発炎筒の上側にあります。
-
- 2～25
- ヒューズラベル
各ヒューズの装備と容量
容量に（ ）がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
| 表示
|
装備
|
容量
|
|
|---|---|---|---|
1 |
|
ヒューズボックス （メイン） |
60A |
2 |
|
イグニッション （メイン） |
30A |
3 |
|
イグニッション （メイン2） |
30A |
4 |
|
リレーモジュール1 |
30A |
5 |
|
リレーモジュール2 |
30A |
6 |
|
ヒューズボックス （メイン2） |
40A |
7 |
|
ヒューズボックス （オプション） |
(40A) |
8 |
 |
ヒーターモーター |
30A |
9 |
|
― |
(40A) |
10 |
 |
リヤデフロスター |
30A |
11 |
|
VST1 |
(30A) |
12 |
|
VST2 |
(30A) |
13 |
― |
― |
― |
14 |
|
SRSエアバッグ システム |
10A |
15 |
― |
― |
― |
16 |
|
MGクラッチ |
(7.5A) |
17 |
|
IMG |
10A |
18 |
|
― |
(20A) |
19 |
― |
― |
― |
20 |
― |
― |
― |
21 |
|
― |
(20A) |
22 |
― |
― |
― |
23 |
|
ウォッシャー |
(15A) |
24 |
 |
ヒーテッドドアミラー✤ |
(10A) |
25 |
― |
― |
― |
-

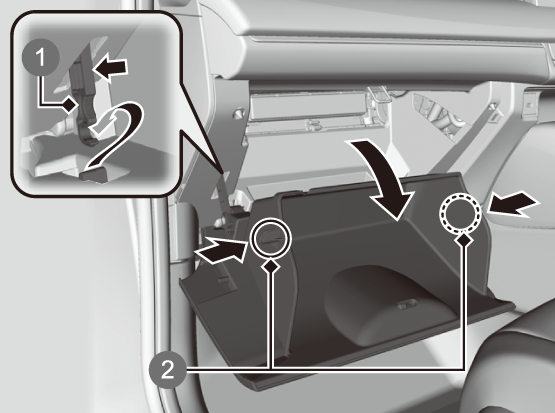

- ダンパーを外す。
- グローブボックスの両側に付いているストッパーを内側に押し込み、グローブボックスを下ろす。
-
- ダンパー
- ストッパー
✤：タイプやオプションなどにより、装備が異なります。
ヒューズの点検と交換
-
- パワーモードをOFFモードにし、ヘッドライトとすべてのアクセサリーをOFFにする。

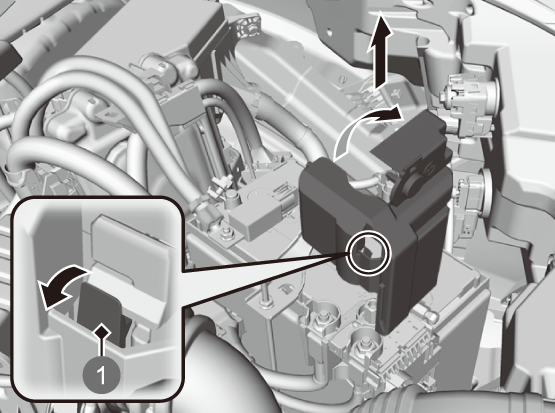

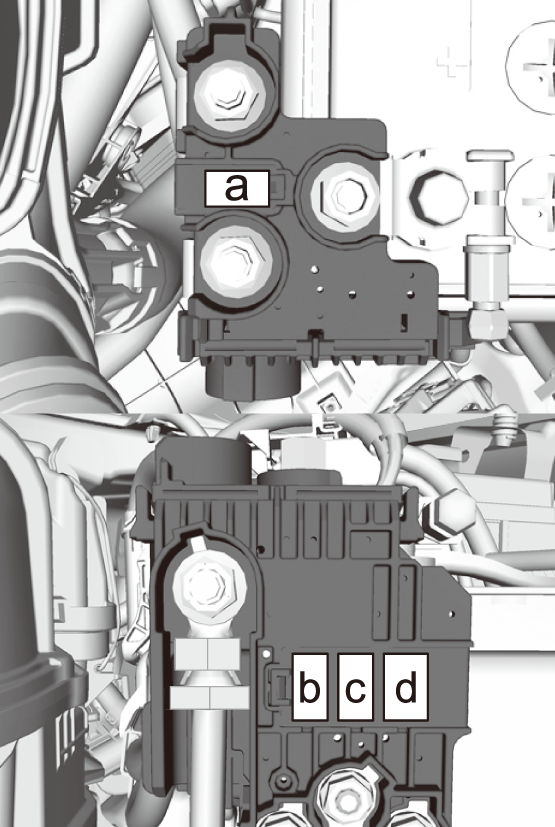

- バッテリーの

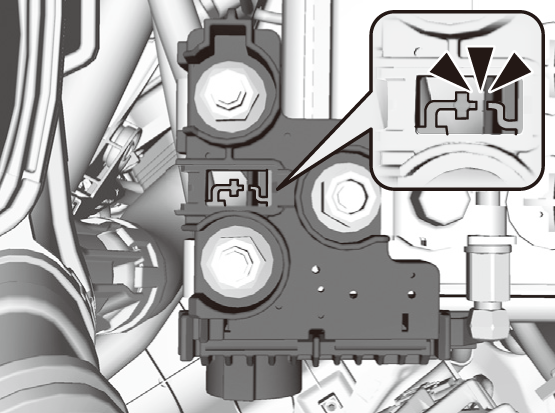

端子の隣にあるカバーを開ける。 - 内部のヒューズを点検する。
- 切れているヒューズがあったら、Honda販売店に修理を依頼してください。
-
-

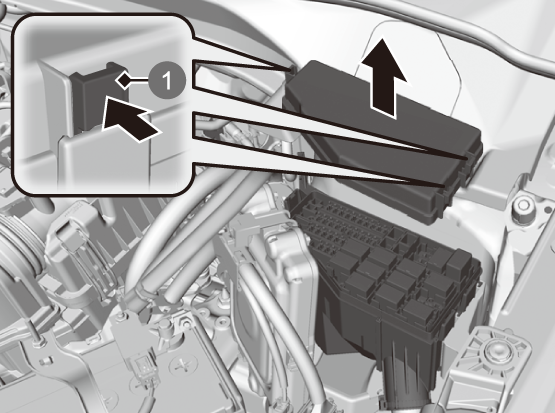

- エンジンルーム内のヒューズボックスAのフタを取り外す。
- 内部のヒューズを点検する。

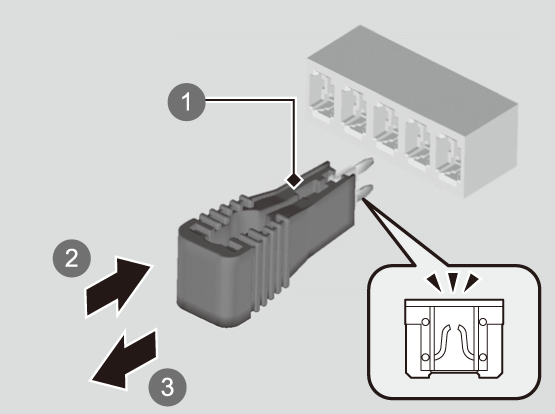

- 切れているヒューズがあったら、ヒューズプラーで引き抜き、新しいものと交換してください。
- 室内の小さいヒューズを点検する。
- 切れているヒューズがあったら、ヒューズプラーで引き抜き、新しいものと交換してください。
-
- ヒューズプラー
- 取り付ける
- 外す
- さらに詳しく
-
アドバイス
規定容量より大きいヒューズに交換すると、電気系統を損傷する危険性が高くなります。交換したあと、すぐにヒューズが切れるような場合は、Honda販売店で点検を受けてください。
ヒューズは同じ規定容量のヒューズと交換してください。各ヒューズの装備と容量（エンジンルーム内のヒューズボックス）各ヒューズの装備と容量（室内運転席側のヒューズボックス）各ヒューズの装備と容量（ヒューズボックスA）各ヒューズの装備と容量（ヒューズボックスB）
エンジンルーム内のヒューズボックスAには、フタの裏にヒューズプラーがついています。ヒューズプラーは、切れている小さいヒューズを引き抜くときに使います。
