ヒューズの設置場所
電気装置が作動しない場合、パワーモードをOFFモードにして、ヒューズが切れていないか確認します。ヒューズは、4つのヒューズボックスに入っています。

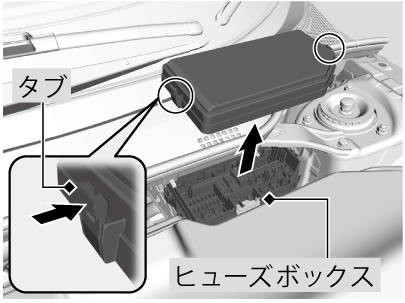

エンジンルーム内のヒューズボックス
- エンジンルーム内の助手席側に付いているエクスパンションタンクの隣にあります。タブを押して開けてください。
- さらに詳しく
-
ヒューズボックスのフタに、ヒューズの場所が表示してあります。ヒューズ番号とフタの表示で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
スターター
マグネチック ヒューズ |
7.5A
|
|
2
|
STRLD
|
7.5A
|
|
3
|
スターター
|
30A
|
|
4
|
バッテリーメイン
|
100A
|

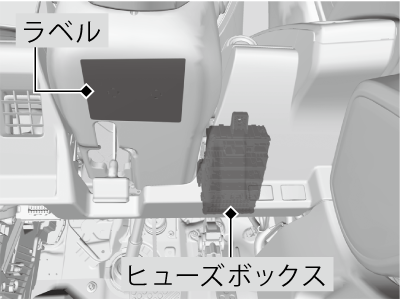

室内運転席側のヒューズボックス
- アクセルペダルの上にあります。
- さらに詳しく
-
コラムカバーの下に貼ってあるラベルに、ヒューズの場所が表示してあります。ヒューズ番号とラベルの番号で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
エアコン
|
7.5A
|
|
2
|
―
|
―
|
―
|
3
|
―
|
―
|
―
|
4
|
―
|
―
|
―
|
5
|
メーター
|
7.5A
|
|
6
|
―
|
―
|
―
|
7
|
オプション
|
7.5A
|
|
8
|
発電機
|
7.5A
|
|
9
|
フューエルポンプ
|
15A
|
|
10
|
ABS/VSA
|
7.5A
|
|
11
|
パワーウィンドー
|
10A
|
|
12
|
フロントワイパー
|
7.5A
|
|
13
|
イグニッション
コイル |
15A
|
|
14
|
―
|
―
|
―
|
15
|
―
|
―
|
―
|
16
|
―
|
―
|
―
|
表示
|
装備
|
容量
|
|
---|---|---|---|
17
|
―
|
―
|
―
|
18
|
―
|
―
|
―
|
19
|
右側ドアアンロック
|
10A
|
|
20
|
左側ドアアンロック
|
10A
|
|
21
|
―
|
―
|
―
|
22
|
右側ドアロック
|
10A
|
|
23
|
―
|
―
|
―
|
24
|
SRS エアバッグ
システム |
10A
|
|
25
|
イルミネーション
|
10A
|
|
26
|
ACC キーロック
|
7.5A
|
|
27
|
スモールライト
|
10A
|
|
28
|
―
|
―
|
―
|
29
|
右側ヘッドライト
ハイビーム |
10A
|
|
30
|
ウォッシャー
|
10A
|
表示
|
装備
|
容量
|
|
---|---|---|---|
31
|
Honda スマートキーシステム
|
10A
|
|
32
|
運転席
パワーウィンドー |
20A
|
|
33
|
助手席
パワーウィンドー |
15A
|
|
34
|
―
|
―
|
―
|
35
|
リヤ
パワーウィンドー |
20A
|
|
36
|
―
|
―
|
―
|
37
|
ACC
|
7.5A
|
|
38
|
―
|
―
|
―
|
39
|
左側ヘッドライト
ハイビーム |
10A
|
|
40
|
フロント
アクセサリー ソケット |
20A
|
|
41
|
左側ドアロック
|
10A
|
|
42
|
ドアロック
|
20A
|
無段変速オートマチック車

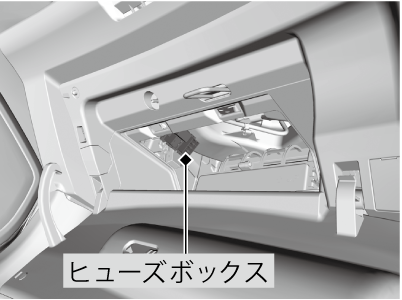

室内助手席側のヒューズボックス
- グローブボックスを開き、リッドを取り外します。
- さらに詳しく
-

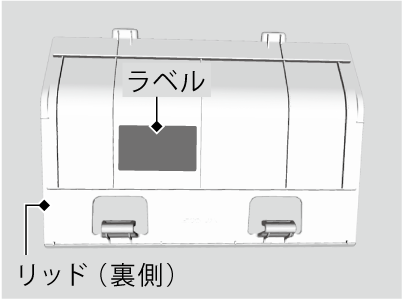

上部のリッドに貼ってあるラベルに、ヒューズの場所が表示してあります。ヒューズ番号とラベルの番号で、該当するヒューズの位置を確認してください。
フロントコンパートメント内のヒューズボックス
- フロントコンパートメント内の助手席側にあります。
- さらに詳しく
-
ヒューズボックスのフタに、ヒューズの場所が表示してあります。ヒューズ番号とフタの表示で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
EPS
|
60A
|
|
ABS/VSAモーター
|
40A
|
||
DC/DC1
|
(30A)
|
||
―
|
―
|
30A
|
|
DC/DC2
|
(30A)
|
||
―
|
―
|
―
|
表示
|
装備
|
容量
|
|
---|---|---|---|
2
|
―
|
―
|
50A
|
ヒューズボックス
メイン |
60A
|
||
―
|
―
|
40A
|
|
イグニッション
メイン1 |
30A
|
||
ヘッドライト
ハイビームメイン |
30A
|
||
イグニッション
メイン2 |
30A
|
||
メインファン
|
30A
|
||
―
|
―
|
40A
|
|
ヒーターモーター
|
30A
|
||
ヘッドライト
ロービームメイン |
20A
|
||
ワイパー
|
20A
|
||
3
|
―
|
―
|
―
|
4
|
LAF センサー
|
7.5A
|
|
5
|
右側ヘッドライトロービーム
|
10A
|
|
6
|
左側ヘッドライトロービーム
|
10A
|
表示
|
装備
|
容量
|
|
---|---|---|---|
7
|
―
|
―
|
―
|
8
|
―
|
―
|
―
|
9
|
―
|
―
|
―
|
10
|
―
|
―
|
―
|
11
|
―
|
―
|
―
|
12
|
フォグライト✤
|
(7.5A)
|
|
13
|
アクティブスポイラー✤
|
(10A)
|
|
14
|
非常点滅表示灯
|
10A
|
|
15
|
ABS/VSA FSR
|
20A
|
|
16
|
―
|
―
|
―
|
17
|
―
|
―
|
―
|
18
|
ホーン・制動灯
|
10A
|
|
19
|
―
|
―
|
―
|
20
|
―
|
―
|
―
|
21
|
ドライブバイワイヤ
|
15A
|
|
22
|
―
|
―
|
―
|
23
|
FI メイン
|
15A
|
|
24
|
バッテリーセンサー
|
(7.5A)
|
|
25
|
MG クラッチ
|
7.5A
|
|
26
|
室内灯
|
7.5A
|
|
27
|
車幅灯メイン
|
20A
|
|
28
|
―
|
―
|
―
|
29
|
バックアップ
|
10A
|
ヒューズの点検と交換
-
- パワーモードをOFFモードにし、ヘッドライトとすべてのアクセサリーをOFFにする。
- ヒューズボックスのフタを取り外す。

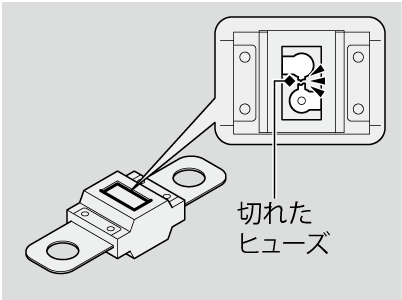

- エンジンルーム内の大きいヒューズを点検する。
- 切れているヒューズがあったら、プラスドライバーでネジを外し、新しいものと交換してください。
-

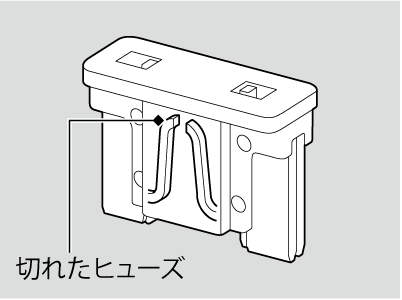

- エンジンルーム内と室内、フロントコンパートメント内の小さいヒューズを点検する。
- 切れているヒューズがあったら、新しいものと交換してください。
- エンジンルーム内と室内、フロントコンパートメント内の小さいヒューズを点検する。
- さらに詳しく
-
アドバイス
規定容量より大きいヒューズに交換すると、電気系統を損傷する危険性が高くなります。交換したあと、すぐにヒューズが切れるような場合は、Honda販売店で点検を受けてください。
✤:タイプやオプションなどにより、装備が異なります。
