ヒューズの設置場所
電気装置が作動しない場合、パワーモードをOFF モードにして、ヒューズが切れていないか確認します。ヒューズは、5つのヒューズボックスに入っています。

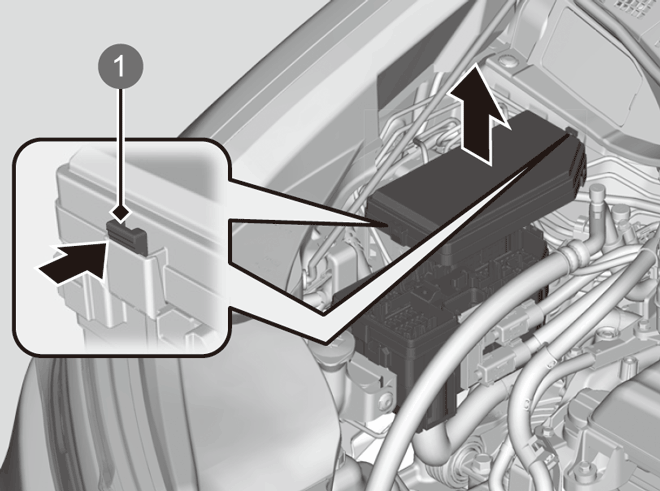

エンジンルーム内のヒューズボックス
- さらに詳しく
-
ヒューズボックスのフタに、ヒューズの場所が表示してあります。ヒューズ番号とフタの番号で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
![]() |
ヒューズボックス
メイン1 |
60A
|
![]() |
リヤオプション
|
(70A)
|
|
![]() |
リヤデフロスター
|
40A
|
|
―
|
―
|
30A
|
|
![]() |
ヒーターモーター
|
40A
|
|
![]() |
メインヒューズ
|
150A
|
|
2
|
![]() |
EPS
|
70A
|
![]() |
ヒューズボックス
メイン2 |
60A
|
|
![]() |
イグニッションメイン
|
30A
|
|
![]() |
ABS/VSA FSR
|
40A
|
|
![]() |
P-ACT
|
(30A)
|
|
![]() |
ヘッドライトメイン
(ライトコントロール モジュール) |
30A
|
|
![]() |
ABS/VSAモーター
|
40A
|
|
![]() |
運転席側
パワースライドドアモーター |
(40A)
|
|
![]() |
ワイパー
|
30A
|
|
![]() |
イグニッションメイン2
|
30A
|
|
![]() |
メイン
(リレーボックス) |
30A
|
|
3
|
![]() |
エアコンPTC2
|
40A
|
―
|
―
|
40A
|
|
![]() |
エアコンPTC4
|
40A
|
|
―
|
―
|
40A
|
|
4
|
![]() |
運転席側
ライトコントロール モジュール |
10A
|
5
|
![]() |
助手席側
ライトコントロール モジュール |
10A
|
6
|
![]() |
IGA
|
10A
|
7
|
![]() |
RFC RELAY CL
|
7.5A
|
8
|
―
|
―
|
―
|
9
|
―
|
―
|
―
|
10
|
![]() |
LAF
|
7.5A
|
11
|
![]() |
フューエルポンプ
|
7.5A
|
12
|
![]() |
オーディオ
|
15A
|
13
|
![]() |
バックアップ
|
10A
|
14
|
![]() |
IGA2
|
15A
|
15
|
![]() |
ウォッシャー
|
15A
|
16
|
![]() |
ホーン
|
10A
|
17
|
![]() |
バッテリーセンサー
|
7.5A
|
18
|
![]() |
運転席側
パワースライドドア クローザー |
(20A)
|
19
|
![]() |
フォグライト
|
(10A)
|
20
|
![]() |
IGP
|
15A
|
21
|
![]() |
ドライブ
バイワイヤー |
15A
|
22
|
![]() |
イグニッションコイル
|
15A
|
表示
|
装備
|
容量
|
|
---|---|---|---|
23
|
![]() |
EVTC
|
20A
|
24
|
![]() |
SRM 2
|
20A
|
25
|
![]() |
バックアップ FI-ECU
|
10A
|
26
|
![]() |
SRM 1
|
20A
|
27
|
![]() |
PCU EWP
|
10A
|
28
|
![]() |
制動灯
|
10A
|
29
|
![]() |
非常点滅表示灯
|
10A
|

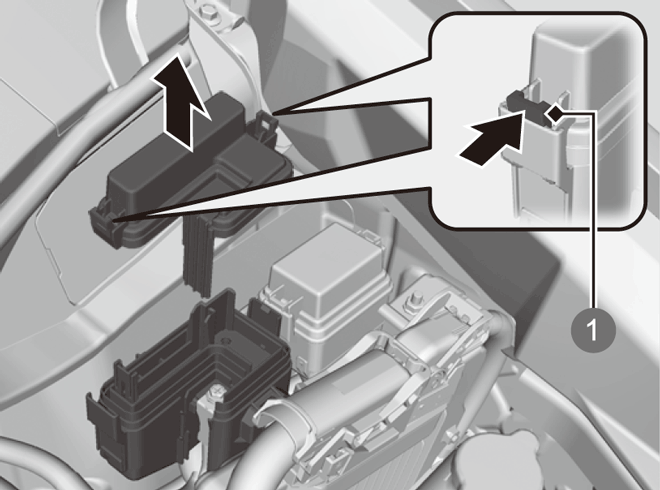

ヒューズボックスB
エンジンルーム内の助手席側にあります。
タブを押して開けてください。
-
- タブ
各ヒューズの装備と容量
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
![]() |
ヒューズボックス
メイン4 |
(60A)
|
![]() |
エンジンEWP
|
(30A)
|
|
![]() |
ヒューズボックス
メイン3 |
(50A)
|
|
![]() |
電動サーボブレーキ
|
(40A)
|
|
![]() |
―
|
(30A)
|
|
![]() |
RFC
|
(40A)
|

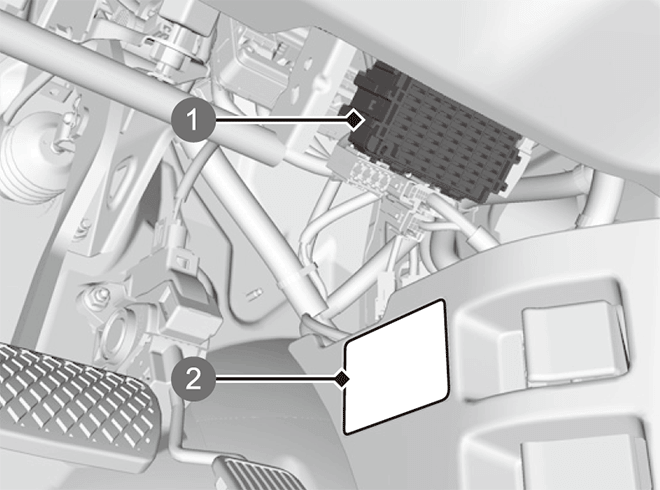

室内運転席側のメインヒューズボックス
-
アクセルペダルの上方にあります。
-
- メインヒューズボックス
- ラベル
- さらに詳しく
-
メインヒューズボックスの下に貼ってあるラベルに、ヒューズの場所が表示してあります。
ヒューズ番号とラベルの番号で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
![]() |
運転席
パワーウィンドー |
20A
|
2
|
![]() |
助手席
パワーウィンドー |
20A
|
3
|
![]() |
後席右側
パワーウィンドー |
20A
|
4
|
![]() |
後席左側
パワーウィンドー |
20A
|
5
|
![]() |
IPU
|
10A
|
6
|
![]() |
SRS
|
10A
|
7
|
![]() |
テールゲートモーター✤
|
(10A)
|
8
|
![]() |
―
|
(7.5A)
|
9
|
![]() |
フロント
アクセサリーソケット |
20A
|
10
|
![]() |
ドアロック
|
20A
|
11
|
![]() |
メーター
|
7.5A
|
12
|
![]() |
発電機
|
10A
|
13
|
![]() |
RFC
|
10A
|
14
|
![]() |
VBソレノイド
|
10A
|
15
|
―
|
―
|
―
|
16
|
![]() |
P-ACT ECU
|
7.5A
|
17
|
![]() |
IGB
|
10A
|
18
|
―
|
―
|
―
|
19
|
―
|
―
|
―
|
20
|
![]() |
SBW ECU 1
|
7.5A
|
21
|
![]() |
アクセサリーソケット(コンソール)
|
20A
|
22
|
![]() |
HONDAスマートキーシステム
|
10A
|
23
|
―
|
―
|
―
|
24
|
―
|
―
|
―
|
25
|
![]() |
|
10A
|
26
|
![]() |
SRS
|
10A
|
27
|
![]() |
メイン
|
15A
|
28
|
![]() |
ABS/VSA
|
7.5A
|
29
|
![]() |
フューエルポンプ
|
15A
|
30
|
![]() |
左側ドアアンロック
|
10A
|
31
|
![]() |
右側ドアアンロック
|
10A
|
32
|
![]() |
―
|
(20A)
|
33
|
![]() |
アクティブコーナリングライト/デイタイムランニングライト
|
(10A)
|
34
|
![]() |
フロント
シートヒーター |
(20A)
|
35
|
![]() |
―
|
(20A)
|
36
|
![]() |
セカンドシート左側シートヒーター
|
(15A)
|
37
|
![]() |
オーディオサブ
|
(7.5A)
|
38
|
![]() |
後席ブロワー
|
20A
|
39
|
![]() |
右側ドアロック
|
10A
|
40
|
![]() |
左側セカンドシート
(リクライニング) |
(20A)
|
41
|
![]() |
左側セカンドシート(オットマン)
|
(20A)
|
42
|
![]() |
電動サーボブレーキ
|
7.5A
|
43
|
![]() |
エアコン
|
7.5A
|
44
|
![]() |
デイタイムランニングライト
|
(7.5A)
|
45
|
![]() |
ACC
|
7.5A
|
46
|
![]() |
ACCキーロック
|
7.5A
|
47
|
![]() |
左側ドアロック
|
10A
|
48
|
―
|
―
|
―
|
49
|
![]() |
助手席パワーシート
(リクライニング) |
(20A)
|
50
|
―
|
―
|
―
|
51
|
![]() |
助手席パワーシート
(スライド) |
(20A)
|
52
|
![]() |
運転席パワーシート
(スライド) |
(20A)
|
表示
|
装備
|
容量
|
|
---|---|---|---|
53
|
![]() |
運転席パワーシート
(リクライニング) |
(20A)
|
54
|
―
|
―
|
―
|
55
|
―
|
―
|
―
|
56
|
―
|
―
|
―
|

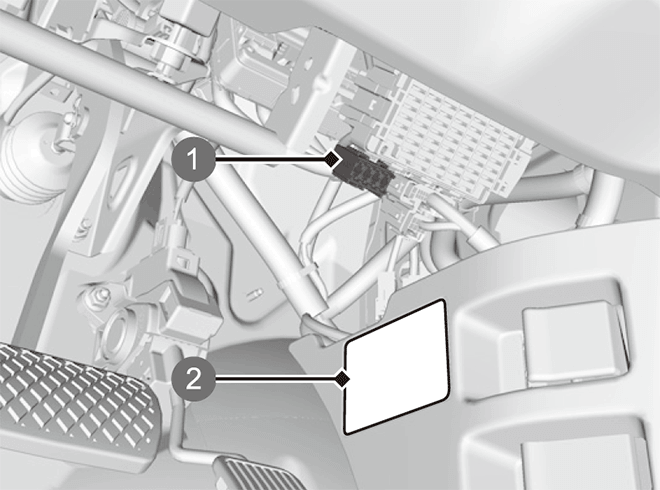

室内運転席側のサブヒューズボックス
-
室内運転席側のメインヒューズボックス下にあります。
-
- サブヒューズボックス
- ラベル
- さらに詳しく
-
メインヒューズボックスの下に貼ってあるラベルに、ヒューズの場所が表示してあります。
ヒューズ番号とラベルの番号で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
下図を参照し、該当するヒューズの位置を確認してください。
容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
表示
|
装備
|
容量
|
|
---|---|---|---|
A
|
―
|
―
|
―
|
B
|
―
|
―
|
―
|
C
|
![]() |
フロントワイパー
|
7.5A
|
D
|
![]() |
オプション
|
7.5A
|

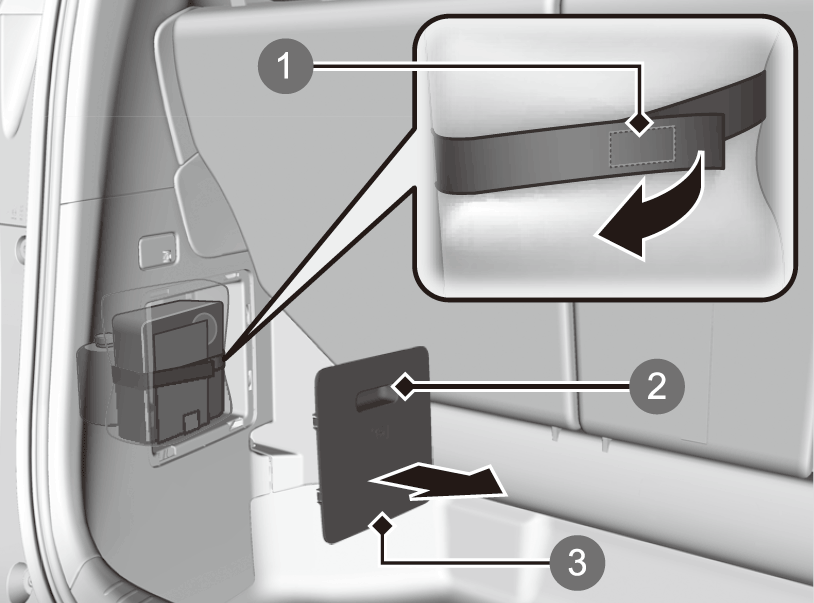

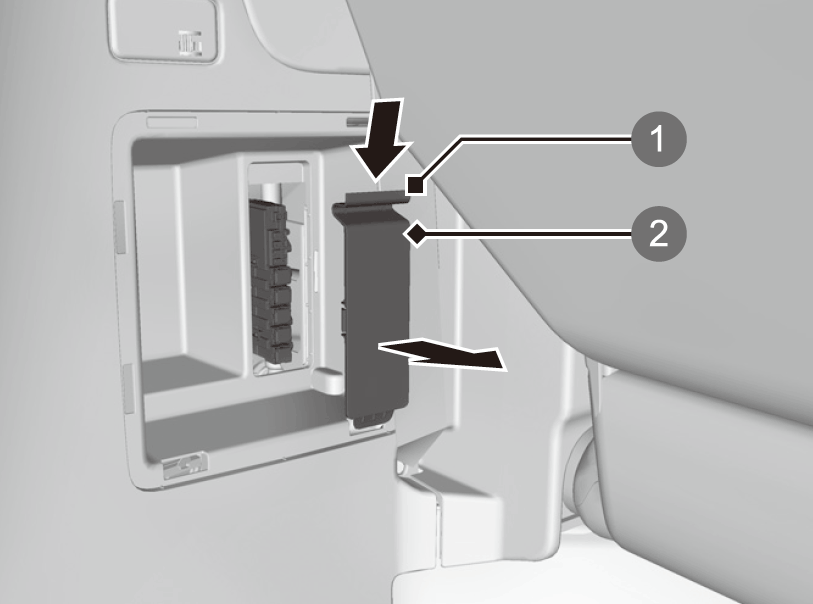

室内カーゴスペース左側のヒューズボックス
-
- ノブを引いてカーゴスペース左側のリッドを開ける。
- マジックファスナーを外し、タイヤパンク応急修理キットを取り出す。
-
- マジックファスナー
- ノブ
- リッド
-
- タブを押しながら手前に引いてリッドを開ける。
-
- タブ
- リッド
- さらに詳しく
-
リッドの裏側に貼ってあるラベルに、ヒューズの場所が表示してあります。
ヒューズ番号とラベルの番号で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
![]() |
右側セカンドシート(オットマン)
|
(20A)
|
2
|
![]() |
右側セカンドシート(ヒーター)
|
(15A)
|
3
|
![]() |
右側セカンドシート
(リクライニング) |
(20A)
|
4
|
![]() |
左側パワースライド
ドアクローザー |
(20A)
|
5
|
![]() |
パワーテールゲートモーター
|
(40A)
|
6
|
―
|
―
|
―
|
7
|
![]() |
パワーテールゲート
クローザー |
(20A)
|
8
|
![]() |
左側パワースライド
ドアモーター |
(40A)
|
9
|
―
|
―
|
―
|
✤:タイプやオプションなどにより、装備が異なります。
ヒューズの点検と交換
-
- パワーモードをOFF モードにし、ヘッドライトとすべてのアクセサリーをOFFにする。

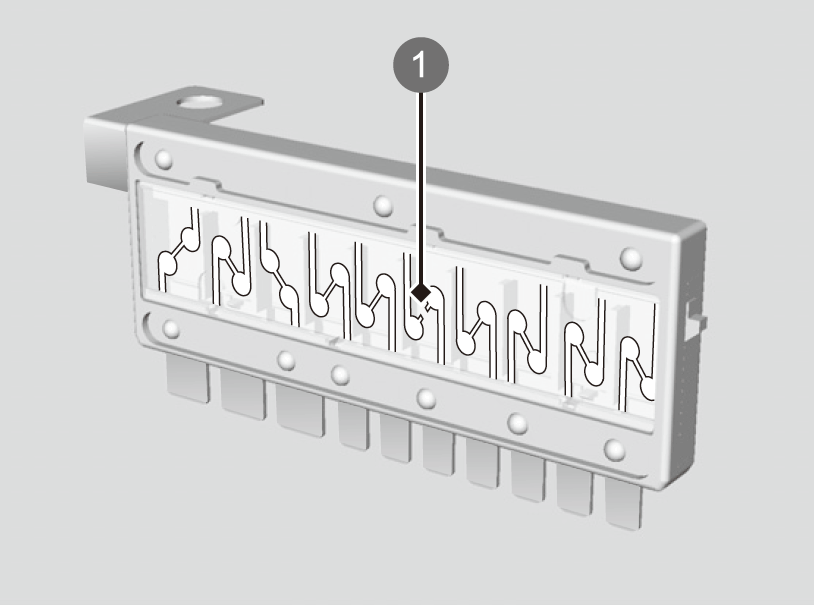

- エンジンルーム内のヒューズボックスのフタを取り外し、大きいヒューズを点検する。
- 切れているヒューズがあったら、プラスドライバーでネジを外し、新しいものと交換してください。
-
- 切れたヒューズ
-

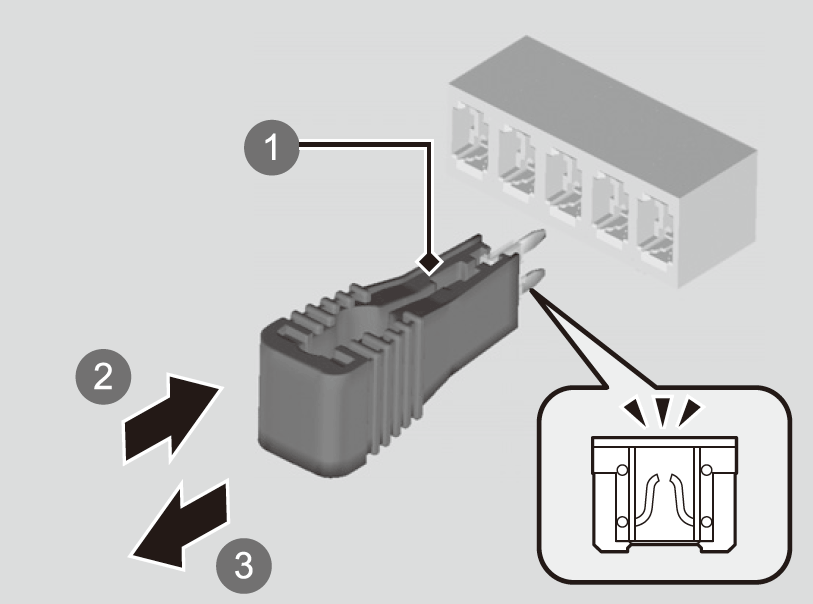

- エンジンルーム内と、室内の小さいヒューズを点検する。
- 切れているヒューズがあったら、ヒューズプラーで引き抜き、新しいものと交換してください。
- エンジンルーム内と、室内の小さいヒューズを点検する。
-
- ヒューズプラー
- 取り付ける
- 外す
- さらに詳しく
-
アドバイス
規定容量より大きいヒューズに交換すると、電気系統を損傷する危険性が高くなります。交換したあと、すぐにヒューズが切れるような場合は、Honda販売店で点検を受けてください。ヒューズは同じ規定容量のヒューズと交換してください。各ヒューズの装備と容量(エンジンルーム内ヒューズボックスA) 各ヒューズの装備と容量(エンジンルーム内ヒューズボックスB) 各ヒューズの装備と容量(室内運転席側メイン) 各ヒューズの装備と容量(室内運転席側サブ) 各ヒューズの装備と容量(室内カーゴスペース左側)
エンジンルーム内のヒューズボックスAには、フタの裏にヒューズプラーがついています。ヒューズプラーは、切れている小さいヒューズを引き抜くときに使います。
