ヒューズの設置場所
電気装置が作動しない場合、パワーモードをOFFモードにして、ヒューズが切れていないか確認します。ヒューズは、エンジンルームと室内のヒューズボックスに入っています。

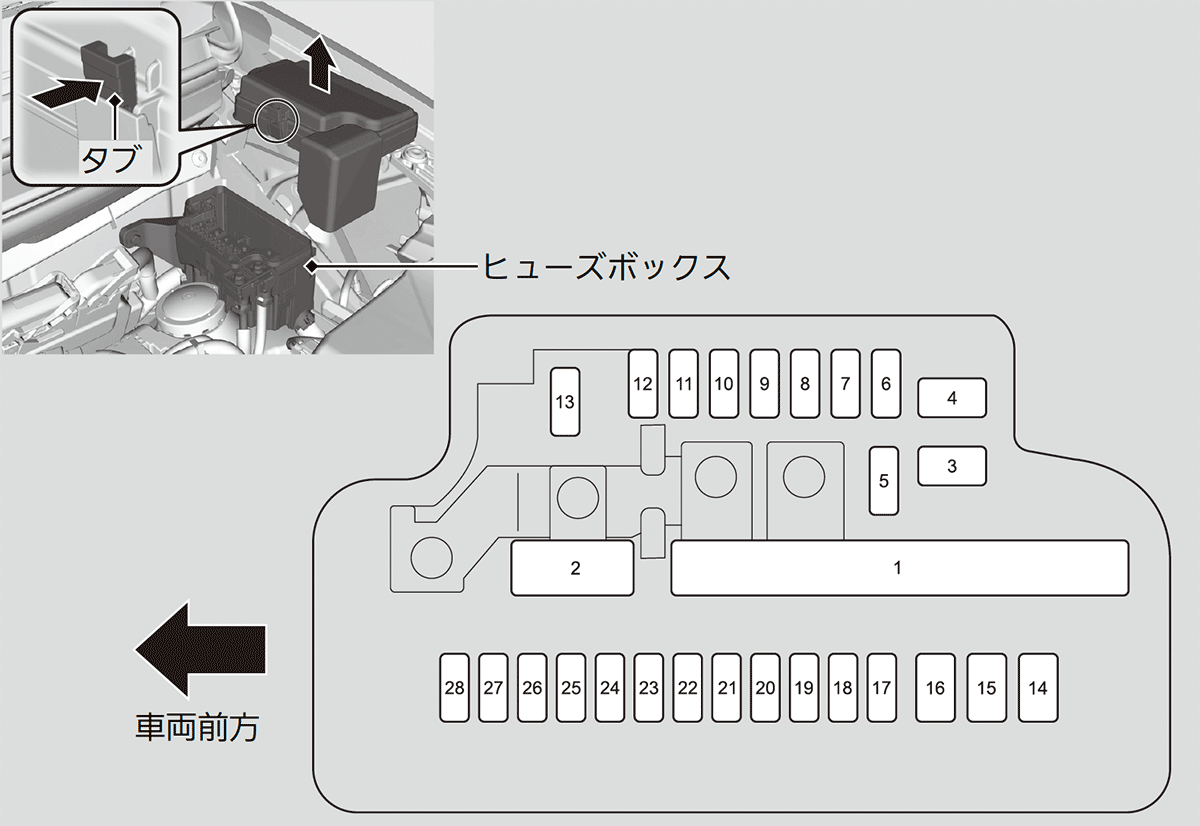

エンジンルーム内のヒューズボックス
エンジンルーム内の助手席側にあります。タブを押して開けてください。
ヒューズの場所は次のイラストに示しています。
表のヒューズ番号とイラストで、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
|
装備
|
容量
|
||
|---|---|---|---|
|
1
|
ヒューズボックス
メイン 2 |
40A
|
|
|
DC/DC 2
|
30A
|
||
|
アクセサリーソケット
（カーゴスペース）✤ |
20A
|
||
|
EPS
|
40A
|
||
|
DC/DC 1
|
30A
|
||
|
ABS/VSA モーター
|
40A
|
||
|
MAIN
|
100A
|
||
|
2
|
ヒューズボックス
メイン 1 |
60A
|
|
|
IG MAIN
|
50A
|
||
|
3
|
―
|
―
|
|
|
4
|
―
|
―
|
|
|
5
|
ホーン・制動灯
|
10A
|
|
|
6
|
リレーモジュール1
|
30A※1
10A※2
|
|
|
7
|
ABS/VSA FSR
|
20A
|
|
|
8
|
リレーモジュール2
|
30A※1
10A※2
|
|
|
9
|
非常点滅表示灯
|
10A
|
|
|
10
|
フォグライト✤
|
(7.5A)
|
|
|
11
|
―
|
―
|
|
|
12
|
バックアップ
|
10A
|
|
|
13
|
バックアップメイン
|
15A
|
|
|
装備
|
容量
|
||
|---|---|---|---|
|
14
|
―
|
―
|
|
|
15
|
スターター
|
30A
|
|
|
16
|
冷却ファン
|
30A
|
|
|
17
|
ワイパー
|
20A
|
|
|
18
|
MGクラッチ
|
7.5A
|
|
|
19
|
―
|
―※3
|
|
|
VBACT
|
10A※4
|
||
|
20
|
LAF
|
7.5A
|
|
|
21
|
ライトコントロールモジュールL
|
10A
|
|
|
22
|
ライトコントロールモジュールR
|
10A
|
|
|
23
|
ドライブバイワイヤ
|
15A※3
20A※4
|
|
|
24
|
バッテリーセンサー
|
10A
|
|
|
25
|
IG COIL
|
15A
|
|
|
26
|
IGP
|
15A
|
|
|
27
|
―
|
―
|
|
|
28
|
―
|
―
|
|
- ハロゲンヘッドライト装備車
- LEDヘッドライト装備車
- ターボ非装備車
- ターボ装備車

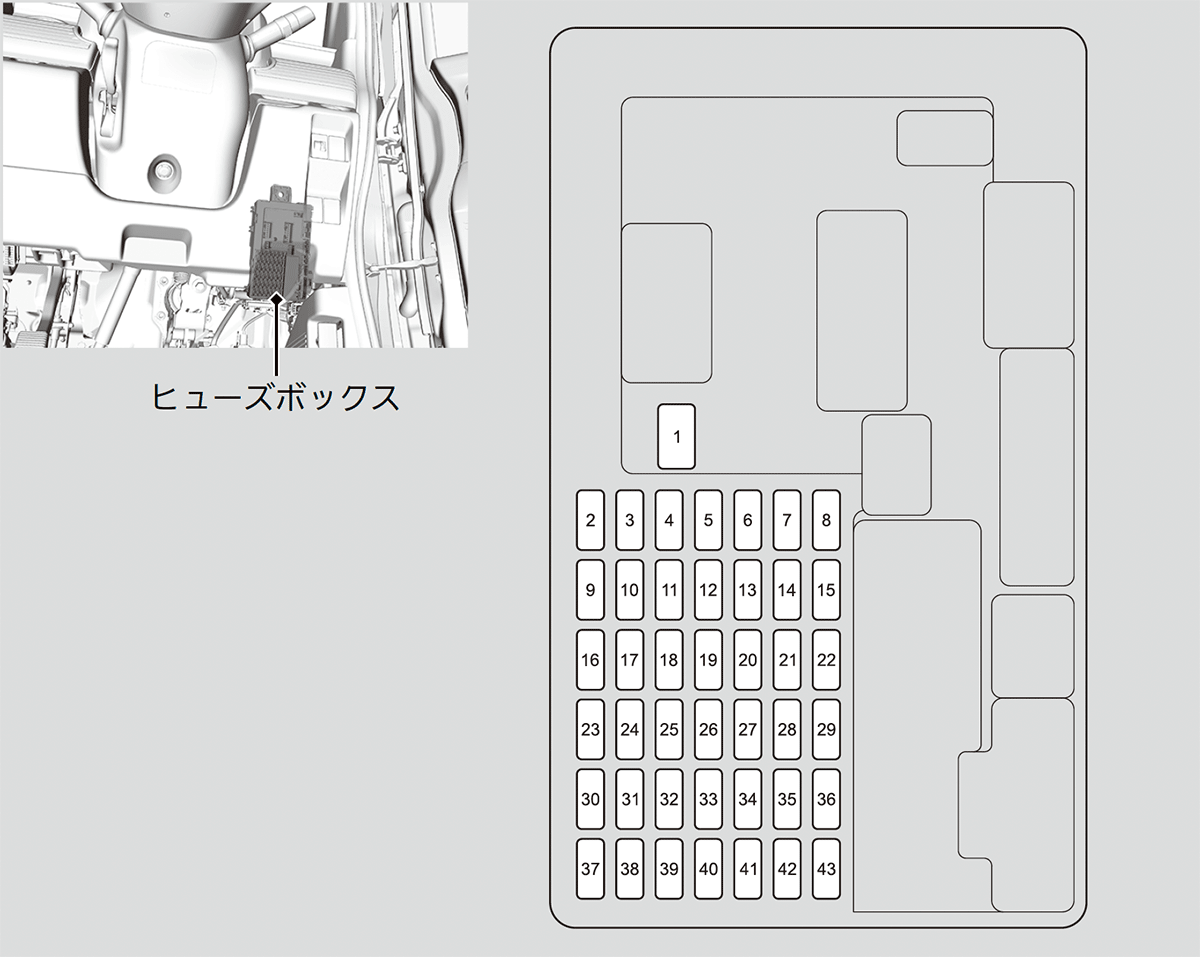

室内のヒューズボックス
インストルメントパネルの奥にあります。
- 下から確認できます。
ヒューズの場所は次のイラストに示しています。
表のヒューズ番号とイラストで、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
|
装備
|
容量
|
||
|---|---|---|---|
|
1
|
ヒーターモーター
|
30A
|
|
|
2
|
―
|
―
|
|
|
3
|
ウォッシャー
|
10A
|
|
|
4
|
SRS
|
10A
|
|
|
5
|
運転席側
リヤパワーウィンドー |
15A
|
|
|
6
|
助手席側
リヤパワーウィンドー |
15A
|
|
|
7
|
助手席
パワーウィンドー |
15A
|
|
|
8
|
オーディオ（VST）✤
|
10A
|
|
|
9
|
USB CHARGE✤
|
7.5A
|
|
|
10
|
―
|
―
|
|
|
11
|
E-LATCH✤
|
7.5A
|
|
|
12
|
バックアップ2
|
10A
|
|
|
13
|
VSA（VST）✤
|
5A
|
|
|
14
|
アクセサリーソケット
|
20A
|
|
|
15
|
アクセサリー
|
5A
|
|
|
16
|
Honda スマートキー
システム |
7.5A
|
|
|
17
|
|
7.5A
|
|
|
18
|
運転席
パワーウィンドー |
20A
|
|
|
19
|
―
|
―
|
|
|
20
|
SRSエアバッグ
システム |
10A※1
5A※2
|
|
|
21
|
リヤワイパー
|
10A
|
|
|
22
|
後退灯
|
5A
|
|
|
23
|
―
|
―
|
|
|
24
|
オプション
|
7.5A
|
|
|
25
|
ヒーテッドドアミラー✤
|
10A
|
|
|
26
|
―
|
―
|
|
|
27
|
電動ドアミラー✤
|
7.5A
|
|
|
28
|
エアコン
|
5A
|
|
|
29
|
リヤデフロスター
|
7.5A
|
|
|
30
|
運転席側ドアロック
モーター（アンロック） |
15A※1
10A※2
|
|
|
31
|
―
|
―
|
|
|
32
|
助手席側ドアロック
モーター（アンロック） |
10A※1
15A※2
|
|
|
33
|
メーター（VST）
|
7.5A
|
|
|
34
|
ACC（VST）✤
|
5A
|
|
|
35
|
助手席側ドアロック
モーター（ロック） |
10A※1
15A※2
|
|
|
36
|
運転席側ドアロック
モーター（ロック） |
15A※1
10A※2
|
|
|
37
|
フューエルポンプ
|
15A
|
|
|
38
|
スターターカット
コイル |
5A
|
|
|
39
|
FI（EM）
|
10A
|
|
|
40
|
フロントワイパー
|
5A
|
|
|
41
|
メーター
|
7.5A
|
|
|
42
|
―
|
―
|
|
|
43
|
―
|
―
|
|
※1：ハロゲンヘッドライト装備車
※2：LEDヘッドライト装備車
✤：タイプやオプションなどにより、装備が異なります。
ヒューズの点検と交換
-
- パワーモードをOFFモードにし、ヘッドライトとすべてのアクセサリーをOFFにする。
- ヒューズボックスのフタを取り外す。

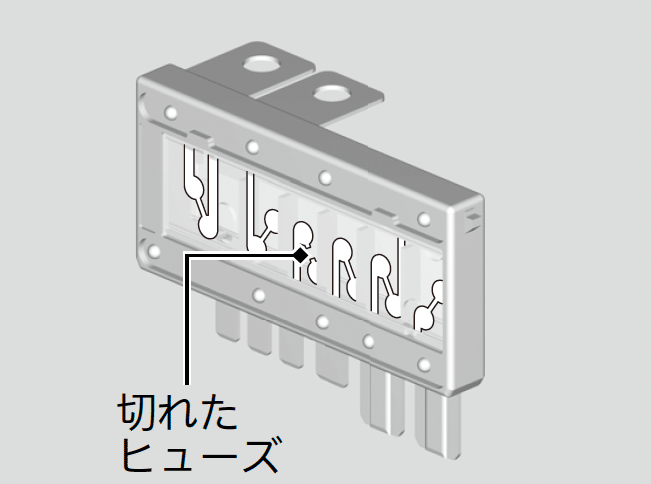

- エンジンルーム内の大きいヒューズを点検する。
- 切れているヒューズがあったら、プラスドライバーでネジを外し、新しいものと交換してください。
-
-
- エンジンルーム内と、室内の小さいヒューズを点検する。

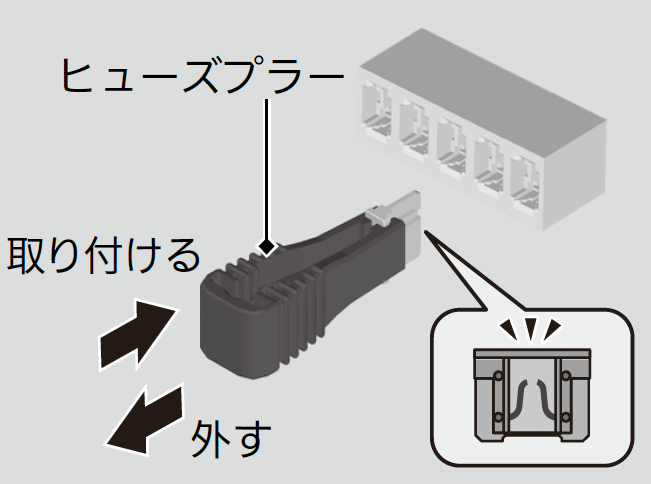

- 切れているヒューズがあったら、市販のヒューズプラーで引き抜き、新しいものと交換してください。
- エンジンルーム内と、室内の小さいヒューズを点検する。
-
- さらに詳しく
-
アドバイス
規定容量より大きいヒューズに交換すると、電気系統を損傷する危険性が高くなります。交換したあと、すぐにヒューズが切れるような場合は、Honda販売店で点検を受けてください。
ヒューズは同じ規定容量のヒューズと交換してください。
