ヒューズの設置場所
電気装置が作動しない場合、パワーモードをOFFモードにして、ヒューズが切れていないか確認します。ヒューズは、ボンネット内と室内のヒューズボックスに入っています。

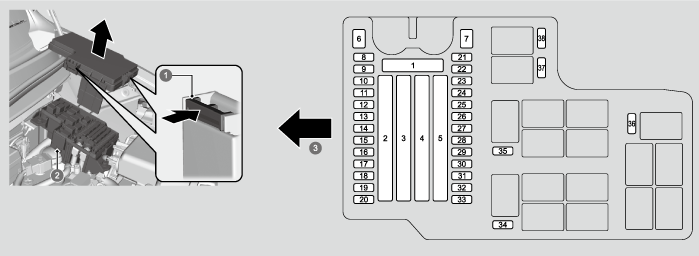

ボンネット内のヒューズボックス
ボンネット内の12Vバッテリーの隣にあります。
タブを押して開けてください。
ヒューズの場所は次のイラストに示しています。
表のヒューズ番号とイラストで、該当するヒューズの位置を確認してください。
- タブ
- ヒューズボックス
- 車両前方
各ヒューズの装備と容量
|
装備
|
容量
|
|
|---|---|---|
|
1
|
メインヒューズ
|
125A
|
|
2
|
―
|
40A
|
|
―
|
40A
|
|
|
―
|
40A
|
|
|
―
|
40A
|
|
|
ヒーターモーター
|
30A
|
|
|
―
|
40A
|
|
|
―
|
30A
|
|
|
3
|
―
|
30A
|
|
―
|
30A
|
|
|
―
|
70A
|
|
|
サブファン
|
30A
|
|
|
―
|
40A
|
|
|
―
|
30A
|
|
|
ヒューズボックスメイン
|
60A
|
|
|
4
|
―
|
40A
|
|
ABS/VSAモーター
|
40A
|
|
|
ヒューズボックスメイン2
|
40A
|
|
|
電動サーボブレーキ
|
40A
|
|
|
―
|
30A
|
|
|
―
|
40A
|
|
|
リレーモジュール2
|
30A
|
|
|
5
|
―
|
30A
|
|
メインファン
|
30A
|
|
|
EPS
|
40A
|
|
|
リレーモジュール1
|
30A
|
|
|
―
|
50A
|
|
|
―
|
40A
|
|
|
イグニッションメイン
|
40A
|
|
|
6
|
―
|
―
|
|
7
|
―
|
―
|
|
8
|
バックアップ
|
15A
|
|
9
|
リヤアクセサリーソケット（カーゴエリア）✤
|
20A
|
|
10
|
―
|
―
|
|
11
|
A/Cメイン
|
10A
|
|
12
|
ECH/ECOMP
|
10A
|
|
13
|
リヤデフロスター
|
20A
|
|
14
|
EWV ES
|
10A
|
|
15
|
―
|
―
|
|
16
|
ECHES
|
10A
|
|
17
|
オーディオ✤
|
15A
|
|
18
|
V2L✤
|
10A
|
|
19
|
充電リッドアクチュエーター
|
10A
|
|
20
|
バッテリーIR
|
10A
|
|
21
|
ワイパー
|
20A
|
|
22
|
ドライブコントロール
|
10A
|
|
23
|
OBC
|
10A
|
|
24
|
非常点滅表示灯
|
10A
|
|
25
|
ECU
|
7.5A
|
|
26
|
EWPES
|
20A
|
|
27
|
IGB
|
10A
|
|
28
|
―
|
―
|
|
29
|
制動灯
|
10A
|
|
30
|
IGDTWP
|
20A
|
|
31
|
―
|
―
|
|
32
|
IGD✤
|
10A
|
|
33
|
ABS/VSA FSR
|
20A
|
|
34
|
―
|
―
|
|
35
|
IGB
|
7.5A
|
|
36
|
―
|
―
|
|
37
|
―
|
―
|
|
38
|
―
|
―
|

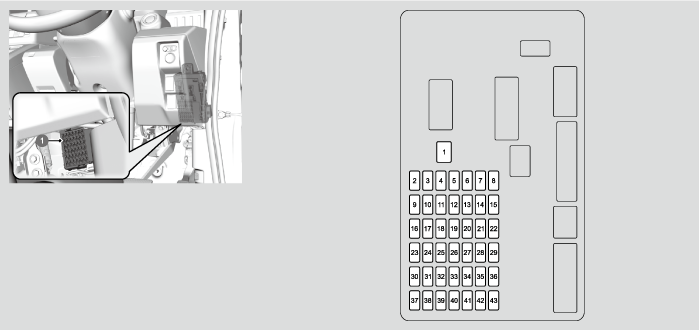

室内運転席側のヒューズボックス
インストルメントパネルの奥にあります。
- 下から確認できます。
ヒューズの場所は次のイラストに示しています。
表のヒューズ番号とイラストで、該当するヒューズの位置を確認してください。
- ヒューズボックス
各ヒューズの装備と容量
|
装備
|
容量
|
|
|---|---|---|
|
1
|
―
|
―
|
|
2
|
―
|
―
|
|
3
|
ウォッシャー
|
10A
|
|
4
|
SRS
|
10A
|
|
5
|
運転席パワーウィンドー
|
15A
|
|
6
|
―
|
―
|
|
7
|
助手席パワーウィンドー
|
15A
|
|
8
|
―
|
―
|
|
9
|
Hondaスマートキー
システム |
7.5A
|
|
10
|
シフトバイワイヤー
|
7.5A
|
|
11
|
E-LATCH
|
7.5A
|
|
12
|
―
|
―
|
|
13
|
―
|
―
|
|
14
|
フロントアクセサリー
ソケット （フロントコンソール）
|
20A
|
|
15
|
ACC
|
5A
|
|
16
|
USBチャージャー✤
|
7.5A
|
|
17
|
|
10A
|
|
18
|
―
|
―
|
|
19
|
―
|
―
|
|
20
|
SRS
|
10A
|
|
21
|
VSA
|
10A
|
|
22
|
後退灯
|
5A
|
|
23
|
運転席シートヒーター✤
|
10A
|
|
24
|
オプション
|
10A
|
|
25
|
―
|
―
|
|
26
|
―
|
―
|
|
27
|
電動ドアミラー✤
|
7.5A
|
|
28
|
エアコン
|
7.5A
|
|
29
|
―
|
―
|
|
30
|
ドアロックモーター1
（アンロック） |
15A
|
|
31
|
―
|
―
|
|
32
|
ドアロックモーター2
（アンロック） |
15A
|
|
33
|
―
|
―
|
|
34
|
―
|
―
|
|
35
|
ドアロックモーター2
（ロック） |
15A
|
|
36
|
ドアロックモーター1
（ロック） |
15A
|
|
37
|
FI（EM）
|
10A
|
|
38
|
ED
|
7.5A
|
|
39
|
リヤワイパー✤
|
10A
|
|
40
|
フロントワイパー
|
7.5A
|
|
41
|
メーター
|
7.5A
|
|
42
|
―
|
―
|
|
43
|
―
|
―
|
✤：タイプやオプションなどにより、装備が異なります。
ヒューズの点検と交換
-
- パワーモードをOFFモードにし、ヘッドライトとすべてのアクセサリーをOFFにする。
- ボンネット内のヒューズボックスのフタを取り外す。

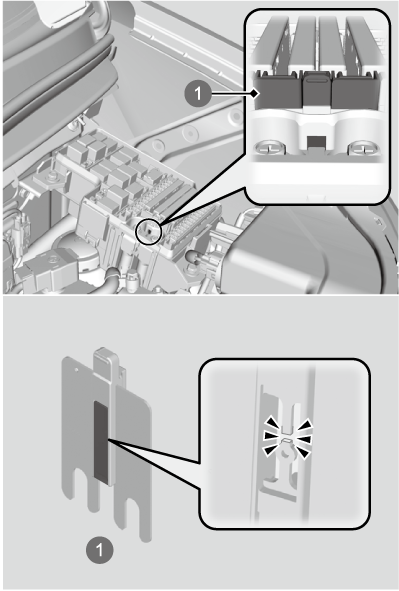

- 図の位置からメインヒューズを点検する。
- ヒューズが切れている場合は、Honda販売店に修理を依頼してください。
-
- メインヒューズ
-

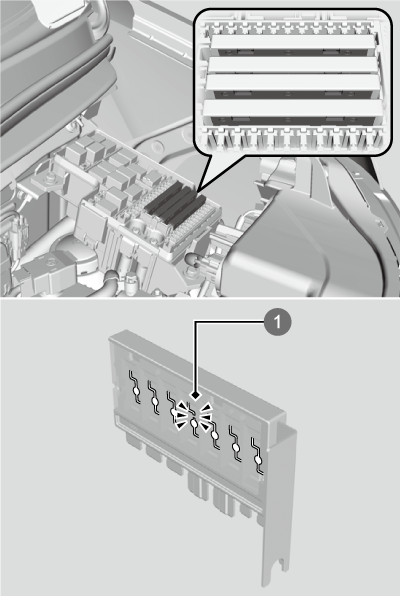

- メインヒューズ以外の大きいヒューズを点検する。
- ヒューズが切れている場合は、Honda販売店に修理を依頼してください。
- メインヒューズ以外の大きいヒューズを点検する。
-
- 切れているヒューズ
-

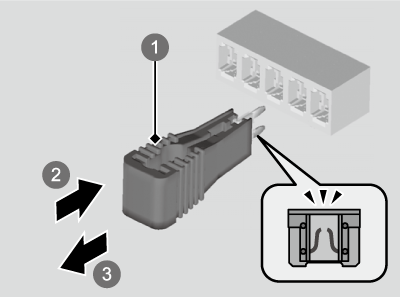

- ボンネット内と、室内の小さいヒューズを点検する。
- 切れているヒューズがあったら、市販のヒューズプラーで引き抜き、新しいものと交換してください。
- ボンネット内と、室内の小さいヒューズを点検する。
-
- ヒューズプラー
- 取り付ける
- 外す
- さらに詳しく
-
アドバイス
規定容量より大きいヒューズに交換すると、電気系統を損傷する危険性が高くなります。交換したあと、すぐにヒューズが切れるような場合は、Honda販売店で点検を受けてください。
ヒューズは同じ規定容量のヒューズと交換してください。
