モータールームカバーの取り外し方法

モータールーム内の部品を保護するためにカバーがついています。メンテナンスを行う際に、カバーを取り外すことがあります。

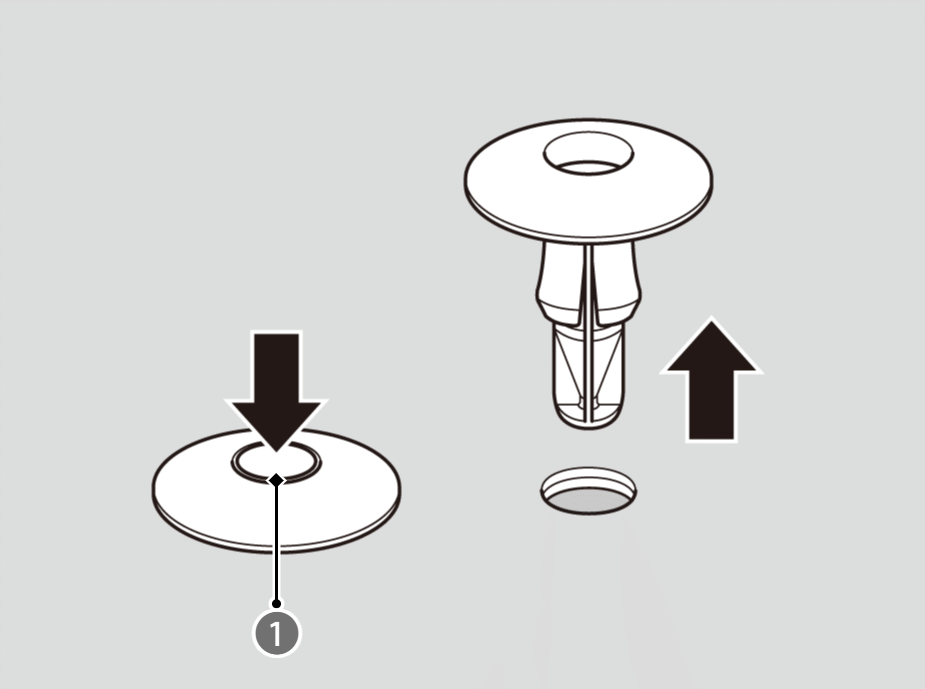

クリップ中央部のピンを「カチッ」と音がするまで軽く(2mm 程度)押し込み、クリップを引き抜く。

  • ピン

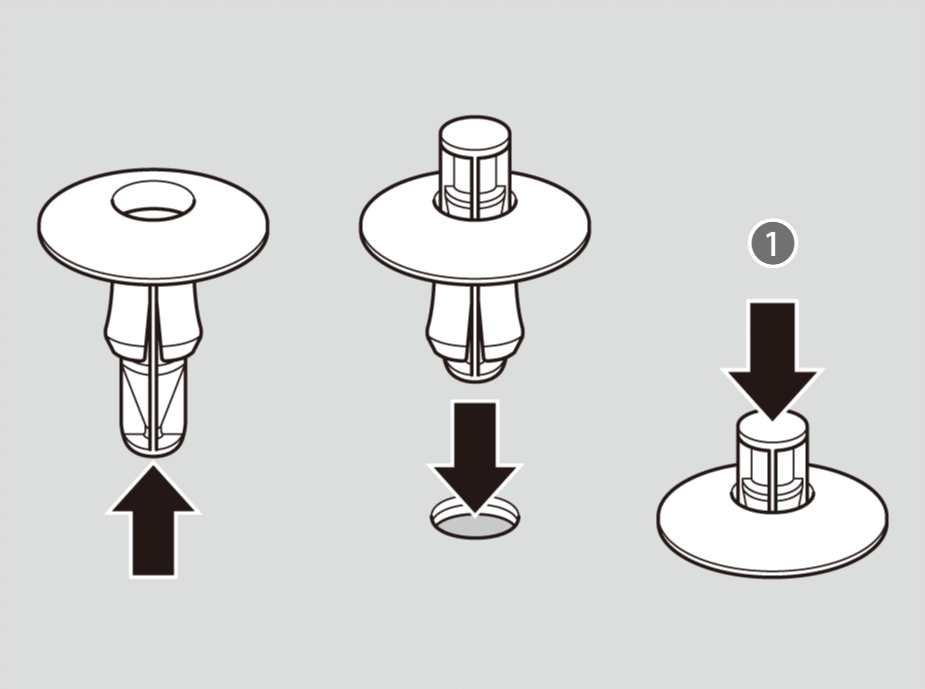

クリップ中央部のピンを押し戻し、クリップを差し込む。ピンを平らになるまで押し込む。

  • ピン

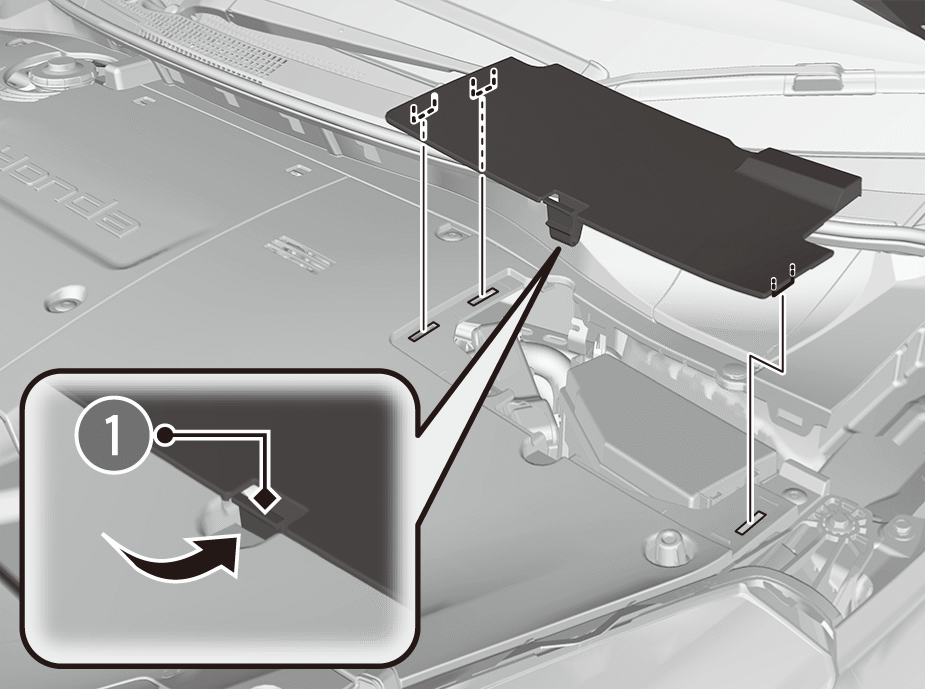

モータールームカバー（左側）

  • ノブ

  1. ノブを押して、カバーを外します。

  • クリップ

  • ピン

  • ツメ

  1. クリップを外し、カバーを外します。

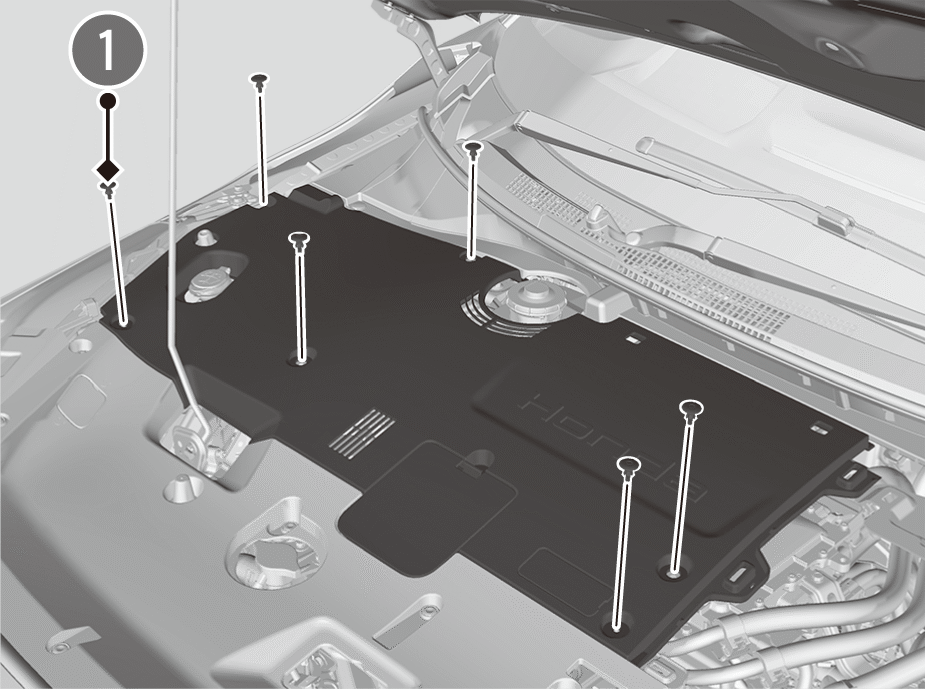

モータールームカバー（右側）

  • クリップ

  1. モータールームカバー（左側）を外します。

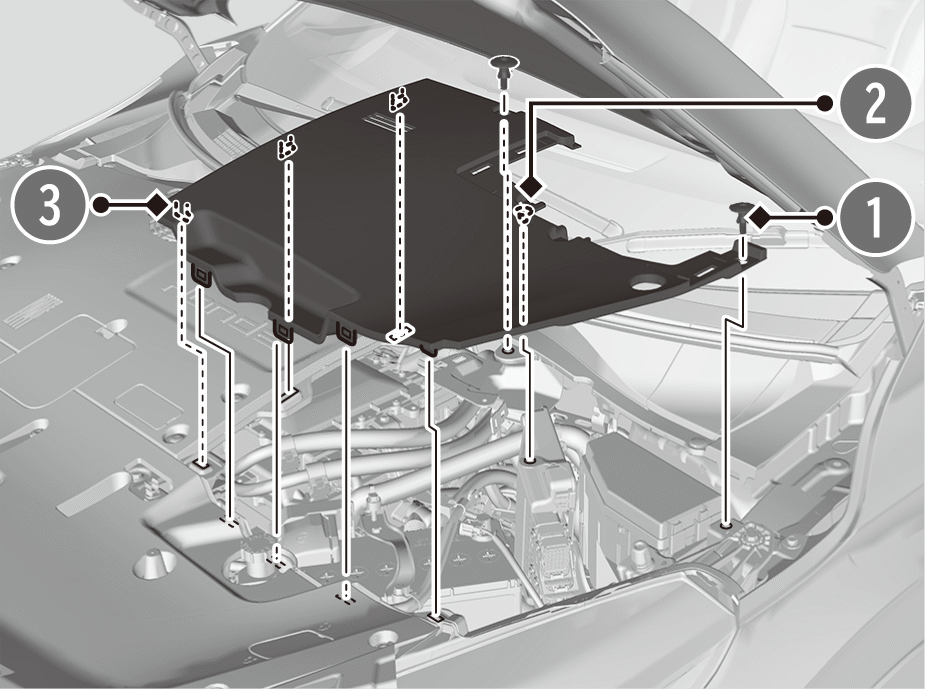

    モータールームカバー（左側）

  2. クリップを外します。

  • ツメ

  1. モータールームカバー（右側）を外します。

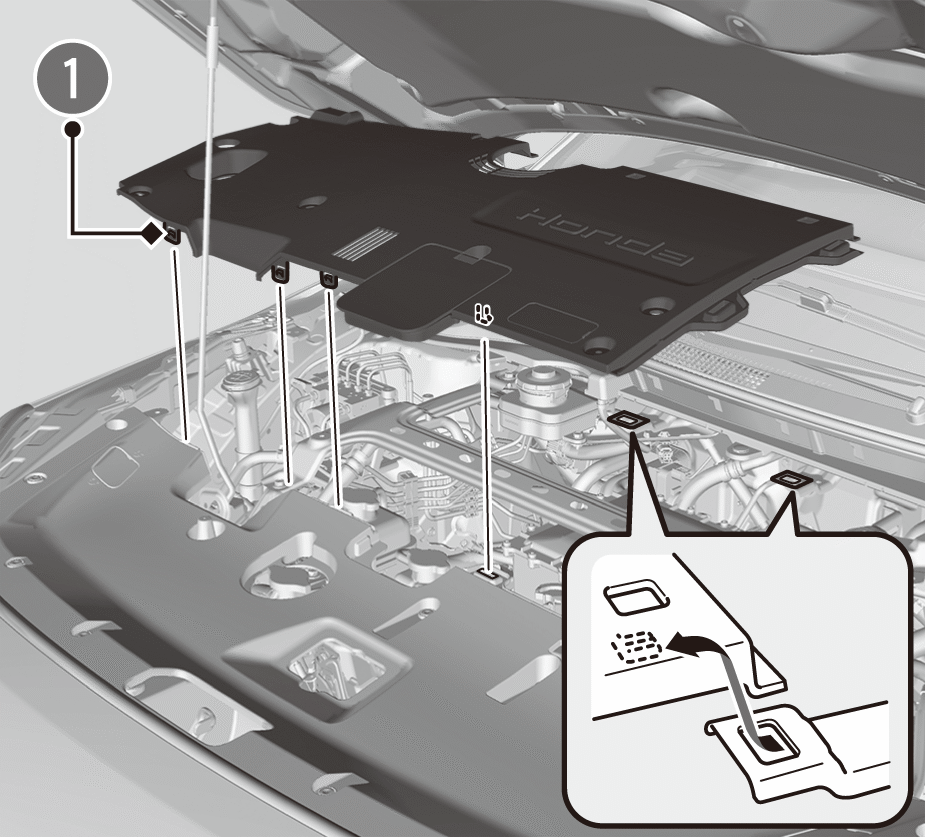

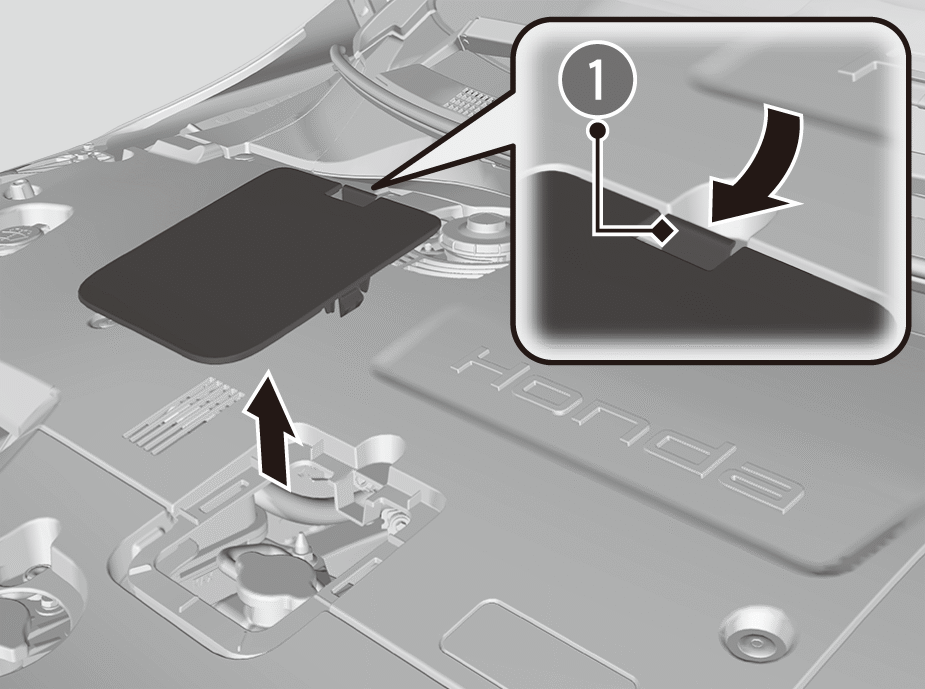

モータールームカバー

  • ノブ

ノブを押して、カバーを外します。
