ヒューズの設置場所
電気装置が作動しない場合、パワーモードをOFFモードにして、ヒューズが切れていないか確認します。ヒューズは、ボンネット内と室内のヒューズボックスに入っています。

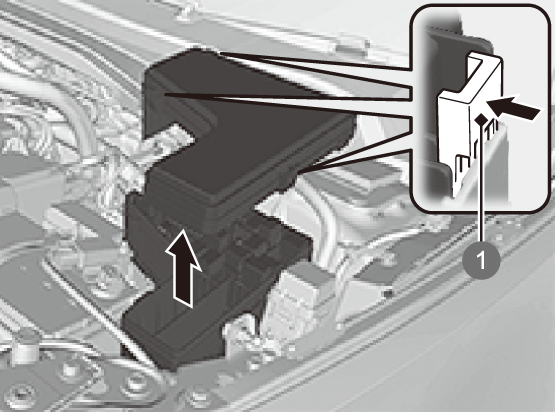

ボンネット内のヒューズボックス
- さらに詳しく
-
ヒューズボックスのフタに、ヒューズの場所が表示してあります。ヒューズ番号とフタの表示で、該当するヒューズの位置を確認してください。ヒューズボックスBのカバーに、容量とアイコンが記載されています。
各ヒューズの装備と容量
|
表示
|
装備
|
容量
|
|
|---|---|---|---|
|
1
|
 |
サブヒューズボックス
|
40A
|
|
|
ESB
|
40A
|
|
|
|
ABS/VSA FSR
|
40A
|
|
|
|
リレーモジュール 1
|
30A
|
|
 |
イグニッションメイン 2
|
30A
|
|
|
|
イグニッションメイン
|
30A
|
|
 |
メインヒューズ
|
150A
|
|
|
2
|
 |
EPS
|
70A
|
|
|
ヒューズボックス
メイン 2 |
50A
|
|
|
|
ABS/VSAモーター
|
40A
|
|
|
|
メインファン
|
60A
|
|
|
|
ヒューズボックス
オプション 2 |
50A
|
|
|
|
リレーモジュール 2
|
30A
|
|
|
3
|
|
リレーボックスメイン 1
|
40A
|
 |
右側フロント
デアイサー✤ |
(30A)
|
|
|
―
|
―
|
(40A)
|
|
|
|
ヒューズボックス
オプション 1 |
40A
|
|
|
|
ヒューズボックス
メイン 1 |
40A
|
|
 |
ブロワーモーター
|
40A
|
|
|
表示
|
装備
|
容量
|
|
|---|---|---|---|
|
4
|
|
パワーウィンドー
メイン 1 |
60A
|
|
|
パワーウィンドー
メイン 2 |
60A
|
|
 |
リヤデフロスター
|
40A
|
|
 |
左側フロント
デアイサー✤ |
(30A)
|
|
|
5
|
|
冷却ファンコントロール
|
5A
|
|
6
|
 |
ワイパー
|
30A
|
|
7
|
 |
制動灯
|
10A
|
|
8
|
|
IGA
|
10A
|
|
9
|
|
IGB
|
10A
|
|
10
|
|
バックアップP/P
|
10A
|
|
11
|
|
DT電動
ウォーターポンプ 2 |
10A
|
|
12
|
―
|
―
|
―
|
|
13
|
|
左側ヘッドライト
コントロール |
10A
|
|
14
|
|
右側ヘッドライト
コントロール |
10A
|
|
15
|
|
DT電動
ウォーターポンプ |
15A
|
|
16
|
|
バッテリーセンサー
|
7.5A
|
|
17
|
|
IGMG ECU
|
7.5A
|
|
18
|
|
バックアップ
|
10A
|
|
19
|
 |
オーディオ
|
15A
|
|
表示
|
装備
|
容量
|
|
|---|---|---|---|
|
20
|
 |
ウォッシャー
|
15A
|
|
21
|
|
ES VLV1
|
7.5A
|
|
22
|
|
ES VLV2
|
7.5A
|
|
23
|
 |
ホーン
|
10A
|
|
24
|
|
ES電動
クーラントヒーター |
10A
|
|
25
|
|
ES電動
ウォーターポンプ |
10A
|
|
26
|
 |
フロントフォグライト
|
15A
|
|
27
|
|
充電リッド
アクチュエーター |
10A
|
室内運転席側のヒューズボックス
- さらに詳しく
-
アンダーパネルに貼ってあるラベルに、ヒューズの場所が表示してあります。ヒューズ番号とラベルの表示で、該当するヒューズの位置を確認してください。

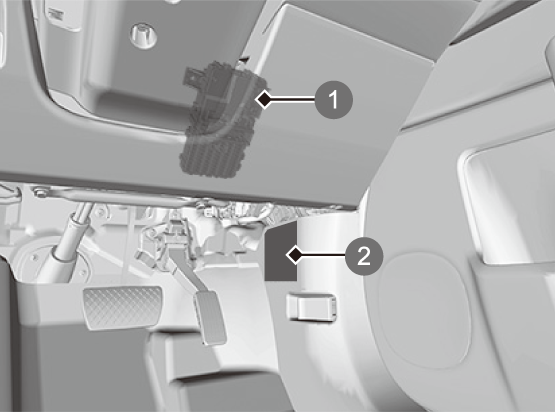

ヒューズボックス A
-
インストルメントパネルの奥にあります。
- 下から確認できます。
-
- ヒューズボックスA
- ヒューズラベル
各ヒューズの装備と容量
|
表示
|
装備
|
容量
|
|
|---|---|---|---|
|
1
|
―
|
―
|
―
|
|
2
|
 |
左側ドアアンロック
|
10A
|
|
3
|
|
右側ドアアンロック
|
10A
|
|
4
|
|
ACC
|
10A
|
|
5
|
―
|
―
|
―
|
|
6
|
 |
SRS
|
10A
|
|
7
|
―
|
―
|
―
|
|
8
|
|
P-ACT ECU
|
7.5A
|
|
9
|
|
Honda
スマートキーシステム |
10A
|
|
10
|
―
|
―
|
―
|
|
11
|
|
左側ドアロック
|
10A
|
|
12
|
―
|
―
|
―
|
|
13
|
|
右側ドアロック
|
10A
|
|
14
|
|
オプション
|
10A
|
|
15
|
 |
デイタイムランニングライト
|
5A
|
|
16
|
―
|
―
|
―
|
|
17
|
|
ワイドモニター
|
10A
|
|
18
|
 |
非常点滅表示灯
|
10A
|
|
19
|
|
センター
カメラミラーシステム✤ |
7.5A
|
|
20
|
|
急速充電システム
|
10A
|
|
表示
|
装備
|
容量
|
|
|---|---|---|---|
|
21
|
―
|
―
|
―
|
|
22
|
―
|
―
|
―
|
|
23
|
|
急速充電システム
|
10A
|
|
24
|
|
|
10A
|
|
25
|
|
シフトバイワイヤ
|
7.5A
|
|
26
|
|
左側
カメラミラーシステム |
10A
|
|
27
|
|
右側
カメラミラーシステム |
10A
|
|
28
|
|
ABS/VSA
|
7.5A
|
|
29
|
|
発電機
|
7.5A
|
|
30
|
―
|
―
|
―
|
|
31
|
|
リヤUSBチャージャー
|
10A
|
|
32
|
|
オプション
|
10A
|
|
33
|
―
|
―
|
―
|
|
34
|
 |
フロント
シートヒーター |
20A
|
|
35
|
|
ACG
|
10A
|
|
36
|
 |
メーター
|
10A
|
|
37
|
|
オプション
|
10A
|
|
38
|
―
|
―
|
―
|
|
39
|
―
|
―
|
―
|
|
40
|
|
ステアリングヒーター
|
10A
|
|
41
|
|
IGC
|
10A
|
|
表示
|
装備
|
容量
|
|
|---|---|---|---|
|
42
|
―
|
―
|
―
|
|
43
|
|
オーディオサブ
|
7.5A
|
|
44
|
|
プレミアムアンプ✤
|
(20A)
|
|
45
|
 |
リヤワイパー
|
10A
|
|
46
|
|
SRS
|
10A
|
|
47
|
―
|
―
|
―
|
|
48
|
 |
エアコン
|
10A
|
|
49
|
|
ドアロック
|
20A
|
|
50
|
|
フロントアクセサリーソケット
|
20A
|
|
51
|
―
|
―
|
―
|
|
52
|
|
電動エアコン
ウォーターポンプ |
10A
|
|
53
|
―
|
―
|
―
|
|
54
|
|
ポップアップ
アウターハンドル |
15A
|
|
55
|
―
|
―
|
―
|

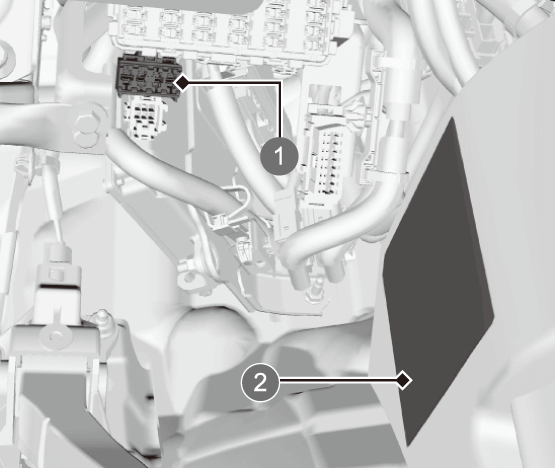

ヒューズボックス B
ヒューズボックスAの下にあります。
-
- ヒューズボックスB
- ヒューズラベル
各ヒューズの装備と容量
|
表示
|
装備
|
容量
|
|
|---|---|---|---|
|
1
|
 |
後席左側パワーウィンドー
|
30A
|
|
2
|
 |
助手席パワーウィンドー
|
30A
|
|
3
|
 |
後席右側パワーウィンドー
|
30A
|
|
4
|
 |
運転席パワーウィンドー
|
30A
|

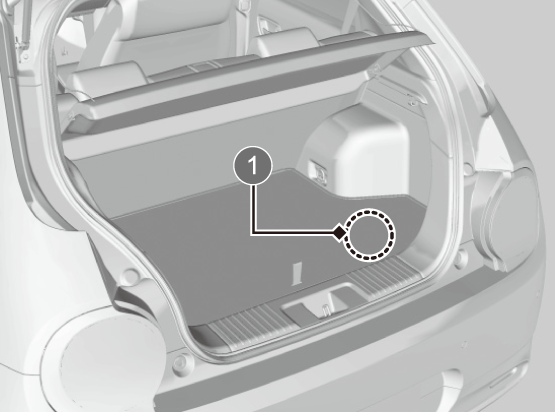

室内カーゴスペースのヒューズボックス
カーゴリッドの下にあります。
このヒューズの交換については、Honda販売店にお問い合わせください。
-
- ヒューズボックス
各ヒューズの装備と容量
|
表示
|
装備
|
容量
|
|
|---|---|---|---|
|
1
|
|
EOP
|
20A
|
|
2
|
|
P-ACT
|
30A
|
|
3
|
―
|
―
|
―
|
|
4
|
|
―
|
(5A)
|
|
5
|
|
―
|
(5A)
|
✤：タイプやオプションなどにより、装備が異なります。
ヒューズの点検と交換
-
- パワーモードをOFFモードにし、ヘッドライトとすべてのアクセサリーをOFFにする。

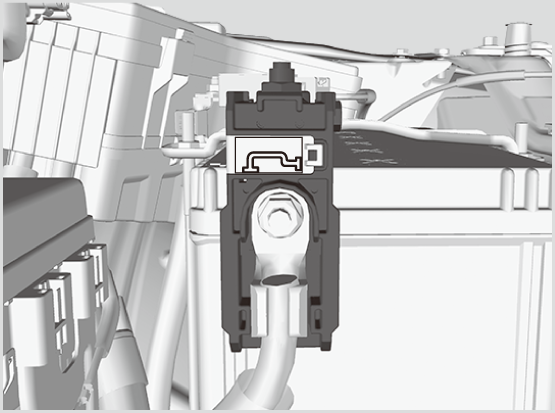

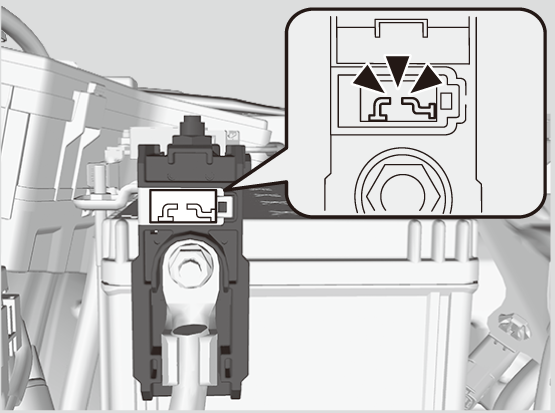

- 12Vバッテリーの
端子の隣にあるカバーを開ける。
-
-
- 内部のヒューズを点検する。
- 切れているヒューズがあったら、Honda販売店に修理を依頼してください。

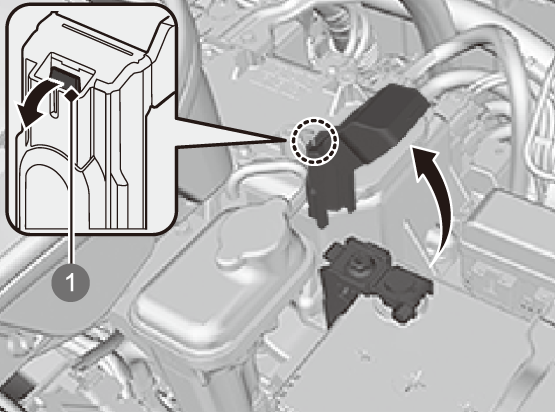

- ボンネット内のヒューズボックスのフタを取り外し、大きいヒューズを点検する。
- 切れているヒューズがあったら、プラスドライバーでネジを外し、新しいものと交換してください。

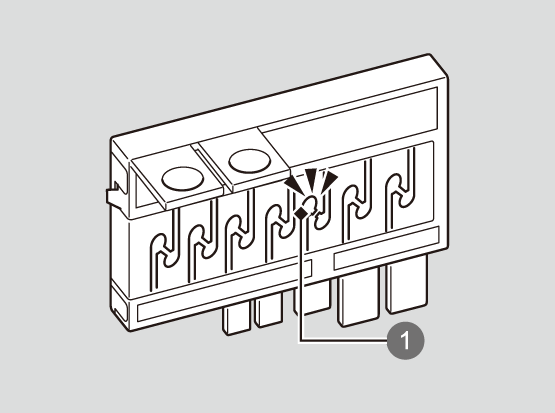

- 内部のヒューズを点検する。
-
- 切れたヒューズ
-
- ボンネット内と、室内の小さいヒューズを点検する。

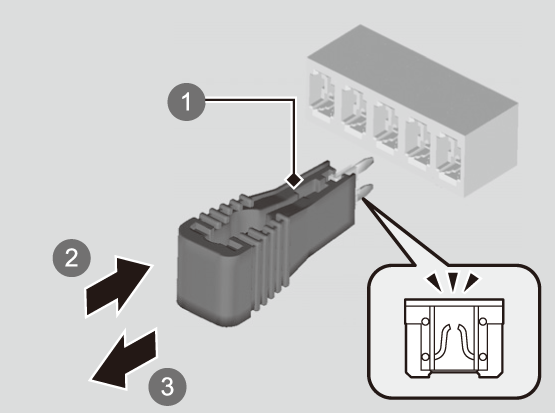

- 切れているヒューズがあったら、ヒューズプラーで引き抜き、新しいものと交換してください。
- ボンネット内と、室内の小さいヒューズを点検する。
-
- ヒューズプラー
- 取り付ける
- 外す
- さらに詳しく
-
アドバイス
規定容量より大きいヒューズに交換すると、電気系統を損傷する危険性が高くなります。交換したあと、すぐにヒューズが切れるような場合は、Honda販売店で点検を受けてください。
ヒューズは同じ規定容量のヒューズと交換してください。ボンネット内のヒューズボックスには、ヒューズプラーがついています。ヒューズプラーは、切れている小さいヒューズを引き抜くときに使います。
