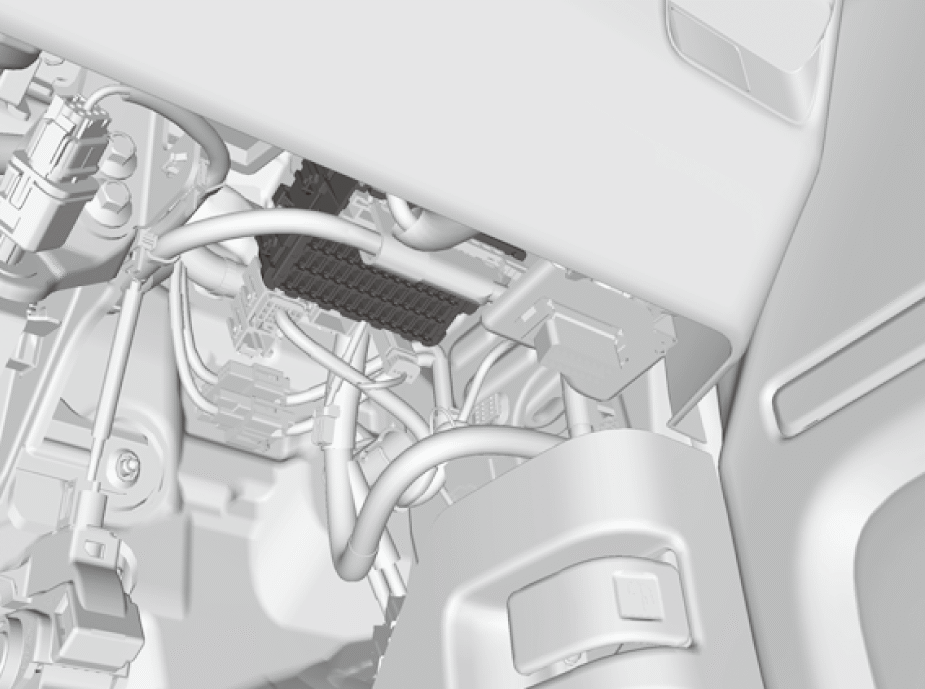

室内運転席右側のヒューズボックス

ハンドル右側のインストルメントパネルの奥にあります。
- 下から確認できます。

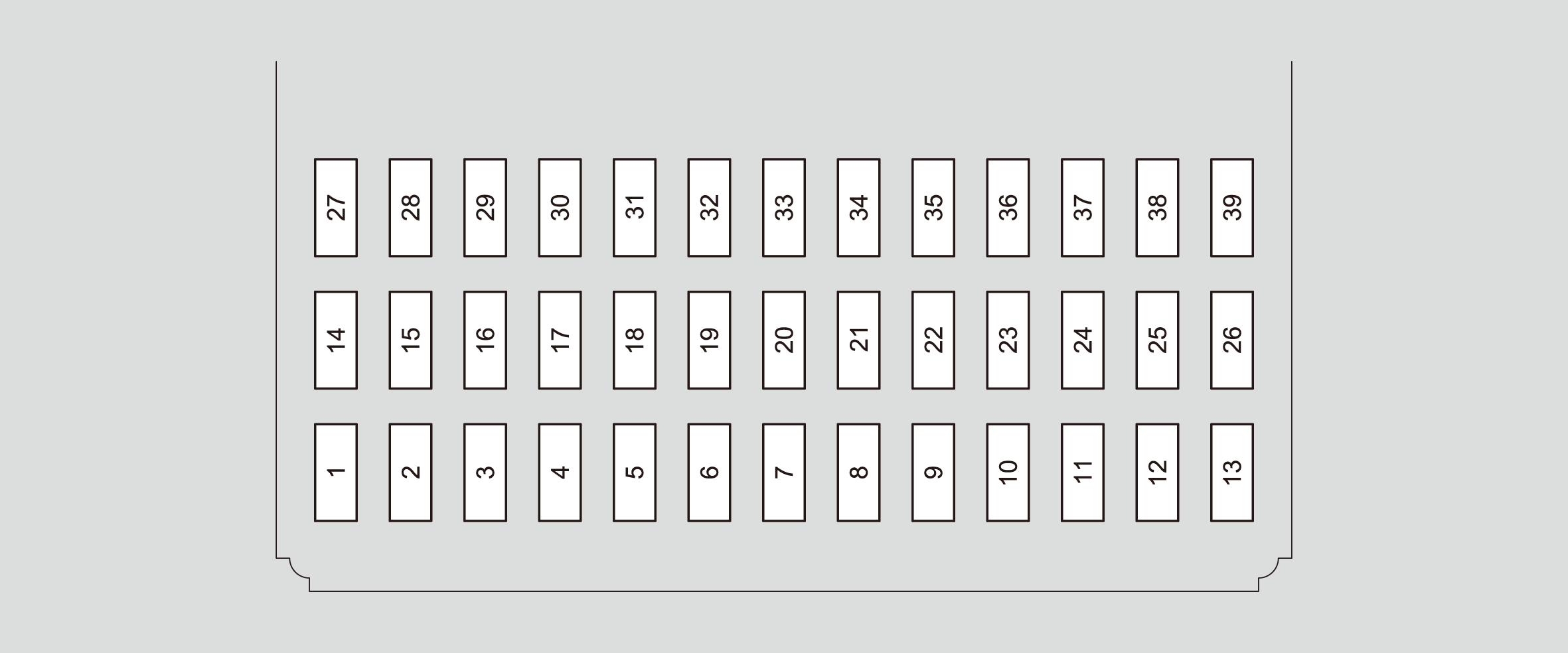

ヒューズの場所は次のイラストに示しています。
表のヒューズ番号とイラストで、該当するヒューズの位置を確認してください。
容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。

室内運転席右側のヒューズボックスの装備と容量
表示 | 装備 | 容量 | |
---|---|---|---|
1 | − | ACC | 7.5A |
2 | − | ACC キーロック | 7.5A |
3 | − | BSI✤/AWD✤ | (10A) |
4 | − | ライトコントロールモジュール | 7.5A |
5 | − | オプション | 10A |
6 | − | オプション2 | 10A |
7 | − | メーター | 10A |
8 | − | フューエルポンプ | 15A |
9 | − | エアコン | 10A |
10 | − | リヤアクセサリーソケット✤ | (20A) |
11 | − | MON | 5A |
12 | − | 右側ドアロック | 10A |
13 | − | 左側ドアアンロック | 10A |
14 | − | 後席左側パワーウィンドー | 20A |
15 | − | 助手席パワーウィンドー | 20A |
16 | − | ドアロック | 20A |
17 | − | TCU | 10A |
18 | − | ― | ― |
19 | − | ― | ― |
20 | − | スターターカットリレー | 7.5A |
21 | − | ACG | 10A |
22 | − | デイタイムランニングライト | 7.5A |
23 | − | ― | ― |
24 | − | オプション | 10A |
25 | − | ― | ― |
26 | − | 右側ドアアンロック | 10A |
27 | − | 後席右側パワーウィンドー | 20A |
28 | − | 運転席パワーウィンドー | 20A |
29 | − | フロントアクセサリーソケット | 20A |
30 | − | デアイサー✤ | (10A) |
31 | − | セカンドシート用USB チャージャー✤ | (15A) |
32 | − | シートヒーター✤ | (20A) |
33 | − | ― | ― |
34 | − | ABS/VSA | 10A |
35 | − | SRS | 10A |
36 | − | ― | ― |
37 | − | ― | ― |
38 | − | 左側ドアロック | 10A |
39 | − | ― | ― |
✤:タイプやオプションなどにより、装備が異なります。
