ボンネット内のヒューズボックスA
エンジンルーム内の助手席側にあります。
-

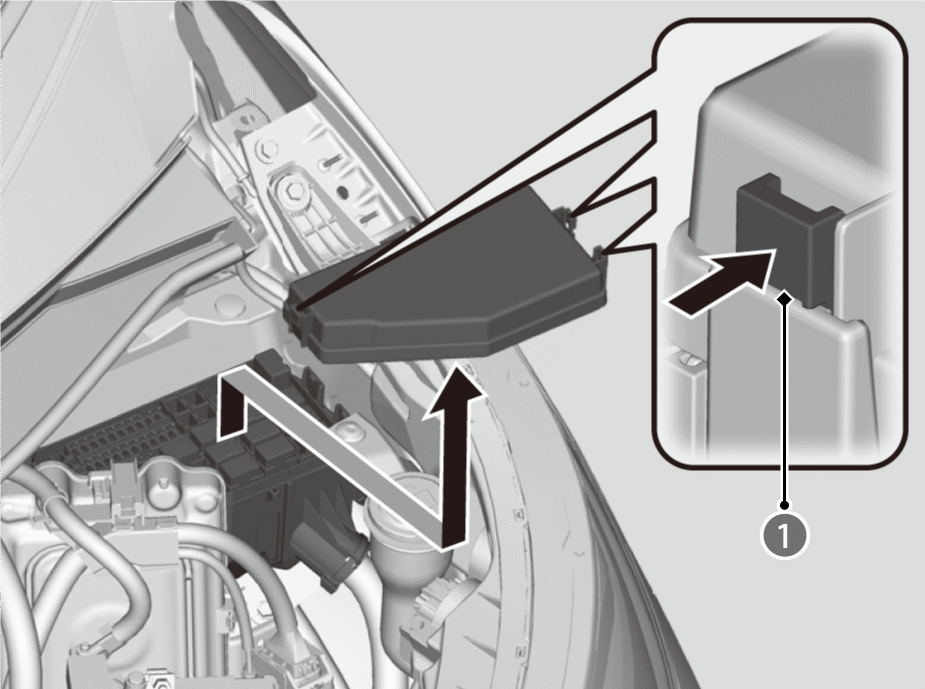

タブ（
）を押してフタを開けてください。

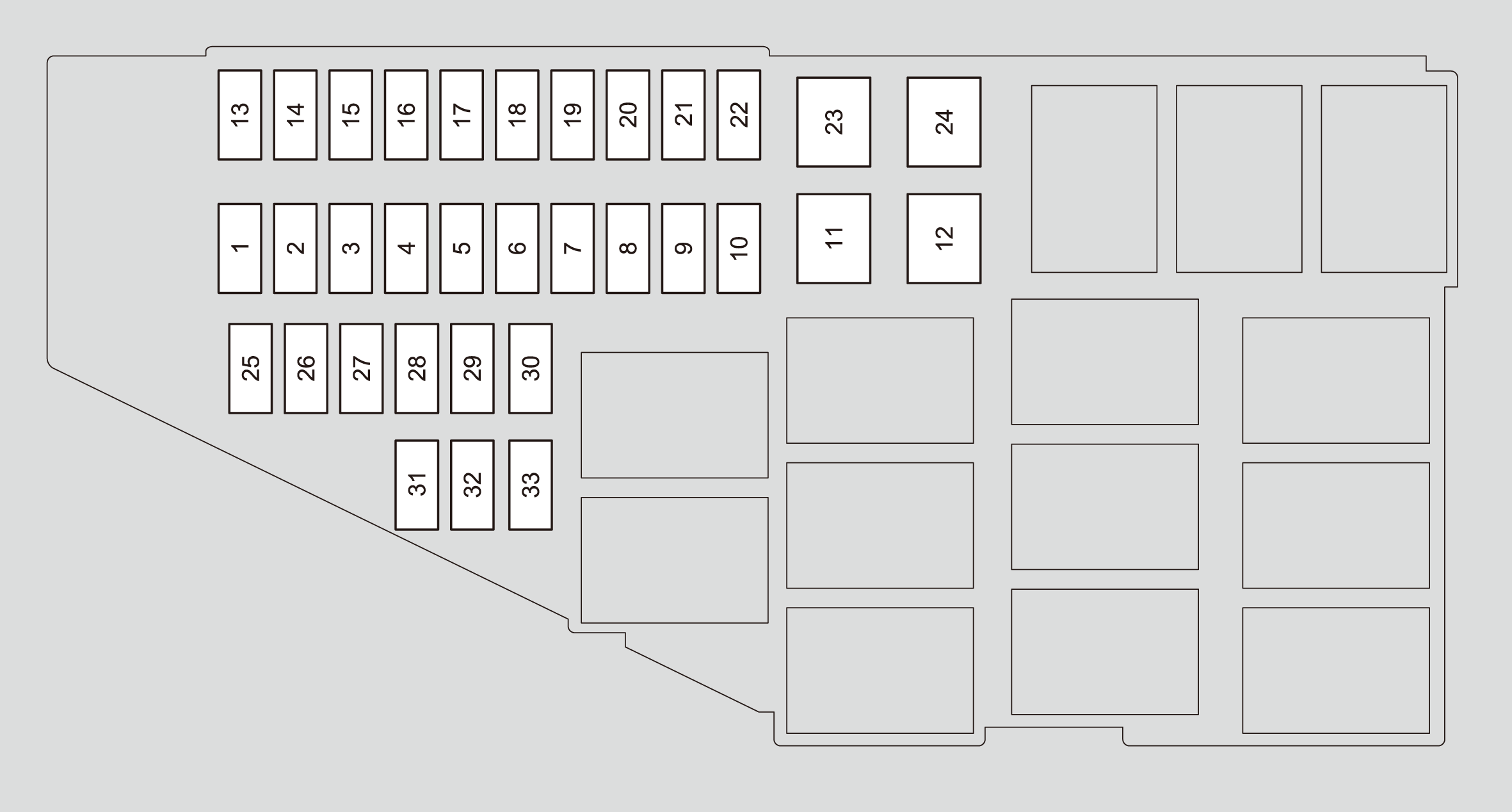

ヒューズの場所は次のイラストに示しています。
表のヒューズ番号とイラストで、該当するヒューズの位置を確認してください。
容量に（ ）がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
ボンネット内のヒューズボックスAの装備と容量
| 表示 | 装備 | 容量 | |
|---|---|---|---|
| 1 | − | ワイパー | 30A |
| 2 | − | 左側ライトコントロールモジュール | 10A |
| 3 | − | 非常点滅表示灯 | 10A |
| 4 | − | 制動灯 | 10A |
| 5 | − | − | − |
| 6 | − | AWD✤ | (20A) |
| 7 | − | TCU | 10A |
| 8 | − | IGP | 15A |
| 9 | − | イグニッションコイル | 15A |
| 10 | − | ドライブバイワイヤー | 15A |
| 11 | − | ABS/VSAモーター | 40A |
| 12 | − | メインファン | 30A |
| 13 | − | スターターマグネチックスイッチ | 30A |
| 14 | − | Honda スマートキーシステム | 10A |
| 15 | − | バッテリーセンサー | 7.5A |
| 16 | − | 右側ライトコントロールモジュール | 10A |
| 17 | − | バックアップFI-ECU | 10A |
| 18 | − | ホーン | 10A |
| 19 | − | リヤブロアモーター✤ | (20A) |
| 20 | − | フロントフォグライト✤ | (10A) |
| 21 | − | オーディオ✤ | (15A) |
| 22 | − | バックアップ | 15A |
| 23 | − | サブファン | 30A |
| 24 | − | ABS/VSA FSR | 40A |
| 25 | − | IGP2 サブ | 7.5A |
| 26 | − | IGPS[LAF] | 10A |
| 27 | − | − | − |
| 28 | − | − | − |
| 29 | − | − | − |
| 30 | − | − | − |
| 31 | − | START DIAG | 7.5A |
| 32 | − | − | − |
| 33 | − | − | − |
✤：タイプやオプションなどにより、装備が異なります。
