ヒューズの設置場所
電気装置が作動しない場合、パワーモードをOFFモードにして、ヒューズが切れていないか確認します。ヒューズは、4つ(AWD車は5つ)のヒューズボックスに入っています。
エンジンルーム内のヒューズボックス
- さらに詳しく
-

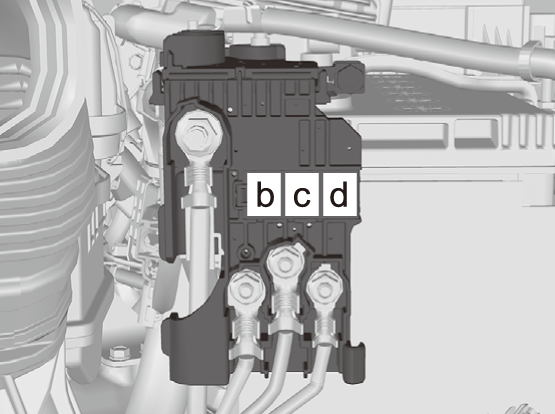

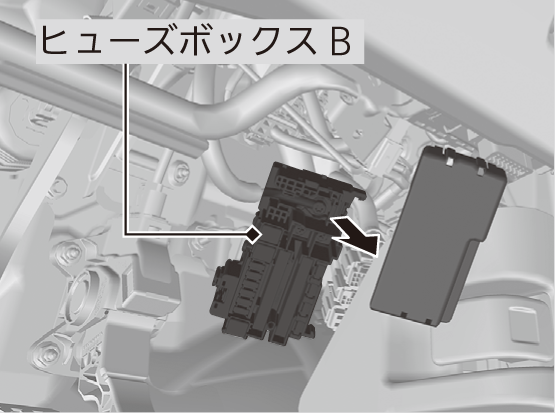

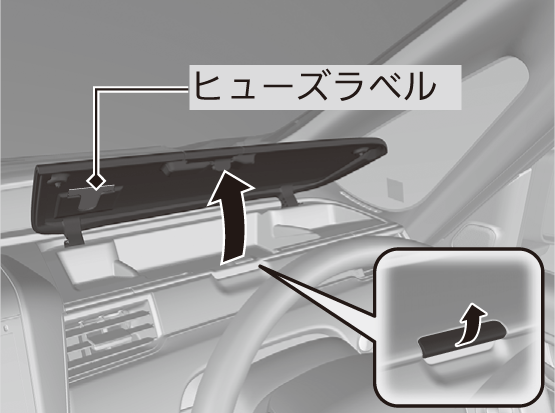

運転席アッパーボックス内に収納されたラベルに、ヒューズの場所が表示してあります。ヒューズ番号とラベルの表示で、該当するヒューズの位置を確認してください。ヒューズボックスBの各ヒューズのカバーに、容量とアイコンが記載されています。カバーの表示と図のアルファベットで、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
![]() |
ヘッドライトロービーム
(メイン) |
20A
|
2
|
―
|
―
|
―※1
|
![]() |
CONTACTOR
|
30A※2
|
|
3
|
![]() |
非常点滅表示灯
|
10A
|
4
|
![]() |
ドライブバイワイヤー
|
15A
|
5
|
![]() |
ワイパー
|
30A
|
6
|
![]() |
制動灯
|
7.5A
|
7
|
![]() |
PGM-FI
|
15A
|
8
|
![]() |
イグニッションコイル
|
15A
|
9
|
―
|
―
|
―※1
|
![]() |
EOP
|
10A※2
|
|
10
|
![]() |
インジェクション
|
20A
|
11
|
![]() |
DC/DC2
|
30A※1
|
―
|
―
|
―※2
|
|
12
|
![]() |
冷却ファン
|
30A
|
13
|
![]() |
スターターマグネチックスイッチ
|
30A
|
14
|
![]() |
MGクラッチ
|
7.5A
|
15
|
![]() |
バッテリーセンサー
|
7.5A
|
16
|
―
|
―
|
―
|
17
|
![]() |
ヒーテッドドアミラー✤
|
(10A)
|
18
|
![]() |
ホーン
|
10A
|
19
|
![]() |
フロントデフロスター✤
|
(10A)
|
20
|
―
|
―
|
―
|
21
|
![]() |
バックアップ(メイン)
|
10A※1
|
15A※2
|
|||
22
|
![]() |
室内灯
|
7.5A
|
23
|
![]() |
サブファン
|
30A
|
24
|
![]() |
DC/DC1
|
30A※1
|
―
|
―
|
―※2
|
|
25
|
![]() |
START DIAG
|
7.5A
|
26
|
―
|
―
|
―
|
27
|
―
|
―
|
―
|
28
|
―
|
―
|
―
|
29
|
![]() |
バックアップ
|
30A※1
|
10A※2
|
|||
30
|
![]() |
LAFセンサー
|
10A
|
31
|
![]() |
PGM-FI(サブ)
|
7.5A
|
32
|
![]() |
左側ヘッドライトロービーム
|
10A
|
33
|
![]() |
右側ヘッドライトロービーム
|
10A
|
※1:AWD車
※2:2WD車
室内運転席側のヒューズボックス
- さらに詳しく
-
運転席アッパーボックス内に収納されたラベルに、ヒューズの場所が表示してあります。ヒューズ番号とラベルの表示で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
![]() |
ドアロック
|
20A
|
2
|
―
|
―
|
―
|
3
|
![]() |
Hondaスマートキーシステム
|
10A
|
4
|
![]() |
左側ドアアンロック
|
10A
|
5
|
![]() |
右側ドアアンロック
|
15A
|
6
|
―
|
―
|
―
|
7
|
―
|
―
|
―
|
8
|
![]() |
運転席パワーウィンドー
|
20A
|
9
|
![]() |
助手席パワーウィンドー
|
20A
|
10
|
![]() |
後席左側パワーウィンドー
|
15A
|
11
|
![]() |
後席右側パワーウィンドー
|
15A
|
12
|
![]() |
左側ドアロック
|
10A
|
13
|
![]() |
右側ドアロック
|
15A
|
14
|
![]() |
フォグライト✤
|
(10A)
|
15
|
![]() |
右側ヘッドライトハイビーム
|
10A
|
16
|
―
|
―
|
―
|
17
|
![]() |
アクティブコーナリングライト✤
|
(10A)
|
18
|
![]() |
フロントセンサーカメラ
|
(7.5A)
|
19
|
![]() |
オートリトラミラー✤
|
(7.5A)
|
20
|
![]() |
運転席側イージードアクローザー
|
(20A)
|
21
|
![]() |
助手席側イージードアクローザー
|
20A
|
22
|
![]() |
ウォッシャー
|
15A
|
23
|
![]() |
リヤワイパーメイン
|
10A
|
24
|
![]() |
A/C
|
7.5A
|
25
|
―
|
―
|
―
|
26
|
![]() |
オートスターター
|
7.5A
|
27
|
![]() |
VSA/ABS
|
7.5A
|
28
|
![]() |
SRSエアバッグシステム
|
10A
|
29
|
![]() |
左側ヘッドライトハイビーム
|
10A
|
30
|
![]() |
ACG
|
10A
|
31
|
![]() |
パワーウィンドー
|
10A
|
32
|
![]() |
フューエルポンプ
|
15A
|
33
|
―
|
―
|
―
|
34
|
![]() |
メーター
|
7.5A
|
35
|
![]() |
MISS SOL
|
7.5A
|
36
|
![]() |
フロントアクセサリーソケット
|
20A
|
37
|
![]() |
ACC
|
7.5A
|
38
|
―
|
―
|
―
|
39
|
![]() |
オプション
|
7.5A
|
40
|
![]() |
リヤワイパー
|
10A
|
41
|
―
|
―
|
―
|
42
|
―
|
―
|
―
|
各ヒューズの装備と容量
容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
![]() |
EPS
|
70A
|
![]() |
イグニッションメイン
|
30A
|
|
![]() |
ヒューズボックスメイン2
|
50A
|
|
![]() |
ABS/VSAモーター
|
40A
|
|
![]() |
ヒューズボックスメイン
|
30A
|
|
![]() |
ヒューズボックスメイン3
|
40A
|
|
2
|
![]() |
右側パワースライドドア✤
|
(30A)
|
![]() |
左側パワースライドドア✤
|
(30A)
|
|
![]() |
AWD
|
(30A)※1
|
|
―
|
―
|
50A※2
|
|
![]() |
VMP1
|
(40A)
|
|
![]() |
VMP2
|
(30A)
|
|
![]() |
VMP2
|
(30A)※1
(40A)※2
|
|
3
|
![]() |
ヒーターモーター
|
30A
|
4
|
![]() |
イグニッションメイン2
|
30A
|
5
|
![]() |
ABS/VSA FSR
|
30A
|
6
|
![]() |
シートヒーター✤
|
(20A)
|
7
|
![]() |
スモールライト
|
10A
|
8
|
![]() |
―
|
(10A)
|
9
|
![]() |
―
|
(7.5A)
|
10
|
![]() |
ACC SOCKET (CONSOLE)
|
(20A)
|
11
|
![]() |
リヤデフロスター
|
30A
|
12
|
―
|
―
|
―
|
13
|
―
|
―
|
―
|
14
|
―
|
―
|
―
|
15
|
―
|
―
|
―
|
※1:AWD車
※2:2WD車

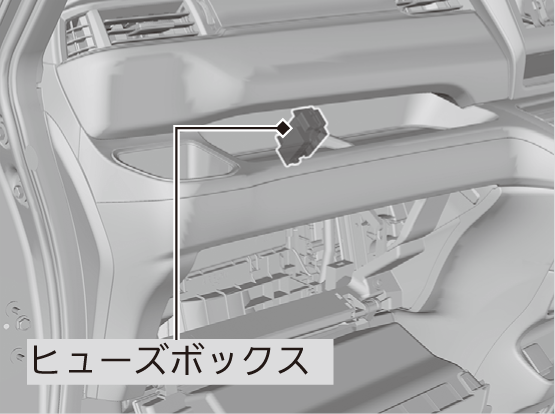

室内助手席側のヒューズボックス✤
-

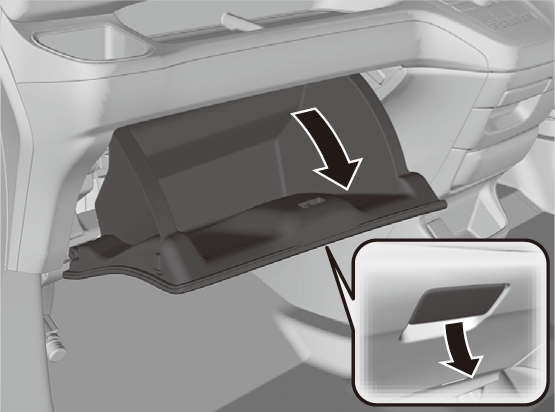

- グローブボックスを開ける。
-
-
- グローブボックスの両端に付いているストッパーを内側に押し込み、グローブボックスを下ろす。
- エアコンフィルターの右側にあります。
- グローブボックスの両端に付いているストッパーを内側に押し込み、グローブボックスを下ろす。
-
- さらに詳しく
-
運転席アッパーボックス内に収納されたラベルに、ヒューズの場所が表示してあります。ヒューズ番号とラベルの表示で、該当するヒューズの位置を確認してください。
✤:タイプやオプションなどにより、装備が異なります。
ヒューズの点検と交換
-
- パワーモードをOFFモードにし、ヘッドライトとすべてのアクセサリーをOFFにする。

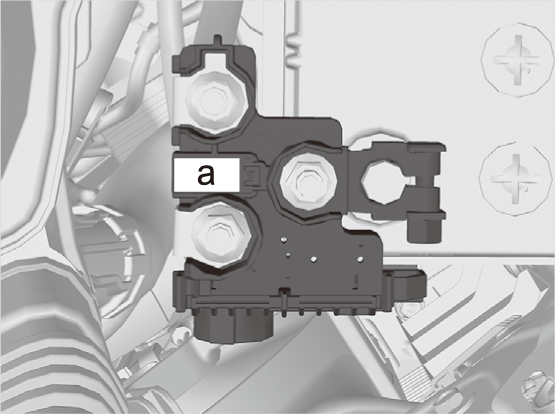

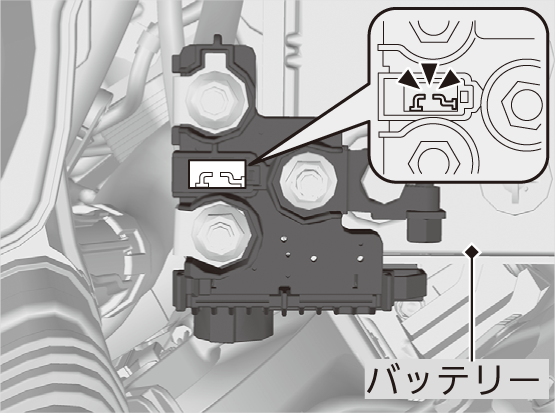

- バッテリーの
端子の隣にあるカバーを開ける。
- 内部のヒューズを点検する。
- 切れているヒューズがあったら、Honda販売店に修理を依頼してください。
-
-

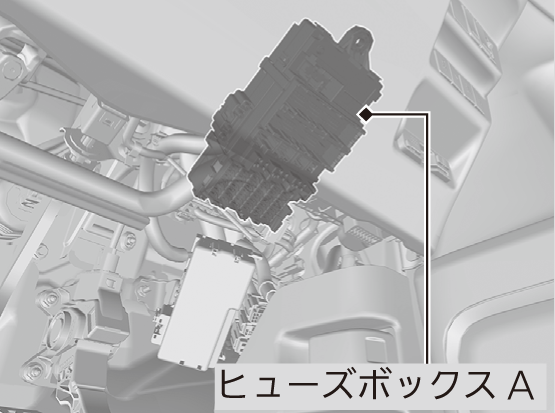

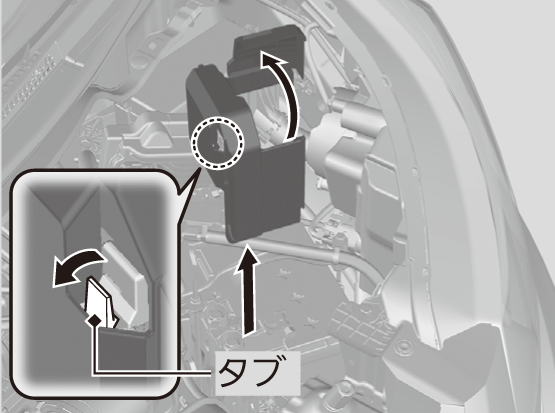

- エンジンルーム内のヒューズボックスAのフタを取り外す。
- 内部のヒューズを点検する。
- 切れているヒューズがあったら、ヒューズプラーで引き抜き、新しいものと交換してください。
-
-

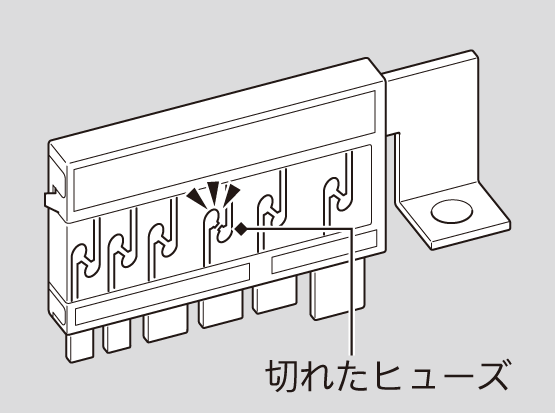

- 室内の大きいヒューズを点検する。
- 切れているヒューズがあったら、プラスドライバーでネジを外し、新しいものと交換してください。
- 室内の小さいヒューズを点検する。
- 切れているヒューズがあったら、ヒューズプラーで引き抜き、新しいものと交換してください。
- 室内の大きいヒューズを点検する。
-
- さらに詳しく
-
アドバイス
規定容量より大きいヒューズに交換すると、電気系統を損傷する危険性が高くなります。交換したあと、すぐにヒューズが切れるような場合は、Honda販売店で点検を受けてください。

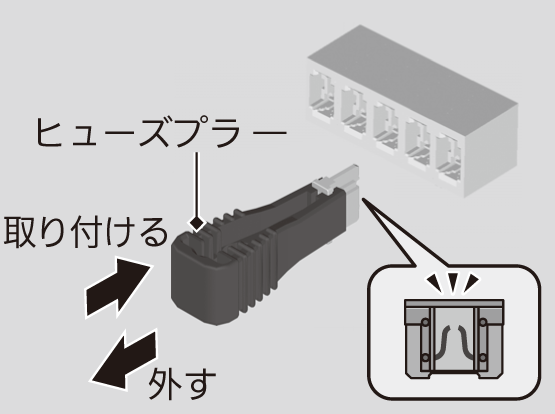

ヒューズは同じ規定容量のヒューズと交換してください。エンジンルーム内のヒューズボックスAには、フタの裏にヒューズプラーがついています。ヒューズプラーは、切れている小さいヒューズを引き抜くときに使います。
