電気装置が作動しない場合、パワーモードをOFFモードにして、ヒューズが切れていないか確認します。ヒューズは、エンジンルームと室内のヒューズボックスに入っています。

さらに詳しく

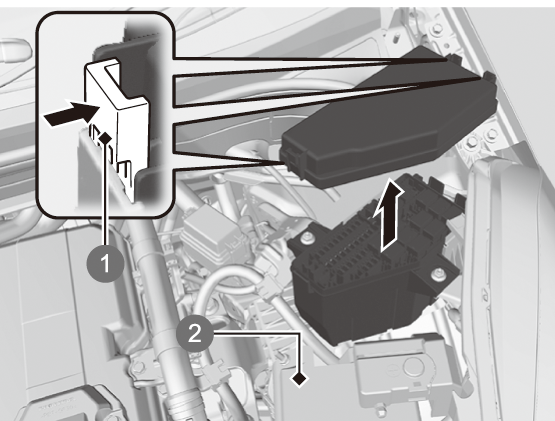

メインヒューズボックス

ヒューズボックスのフタに、ヒューズの場所が表示してあります。

ヒューズ番号とフタの表示で、該当するヒューズの位置を確認してください。

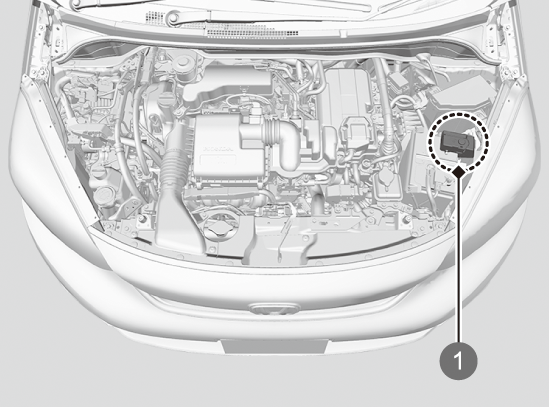

エンジンルーム内のヒューズボックス

各ヒューズの装備と容量

容量に（　）がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。

	表示	装備	容量
1		ワイパー	30A
2	－	－	－
3		非常点滅表示灯	10A
4		制動灯	10A
5		PCU EWP	15A
6		EVTC	(20A)
7		IMG	10A
8		IGP	15A
9		イグニッションコイル	(15A)
10		ドライブバイワイヤ	15A
11		ABS/VSAモーター	40A
12		冷却ファン	30A
13	－	－	－
14		ウォーターポンプ	30A
15		バッテリーセンサー	7.5A
16	－	ー	－
17		バックアップ	10A
18		ホーン	10A
19		サブオーディオ✤	(7.5A)
20		フォグライト✤	(10A)

	表示	装備	容量
21		バックアップ	(15A)
22		バックアップ	10A
23		サブファン	(30A)
24		ABS/VSA FSR	40A
25		IGP2サブ	7.5A
26		LAF	10A
27	－	－	－
28	－	－	－
29	－	－	－
30	－	－	－
31	－	－	－
32	－	－	－
33	－	－	－

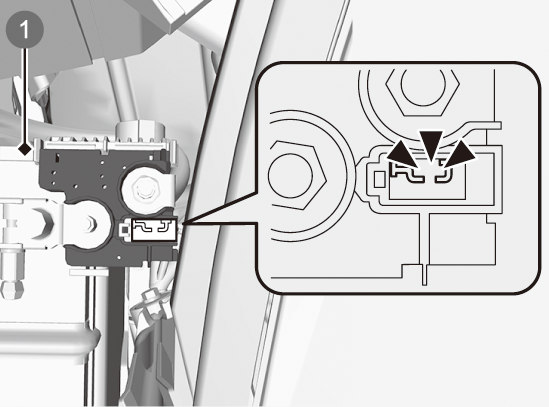

サブヒューズボックス

エンジンルーム内の助手席側に付いている、12Vバッテリーの端子の隣にあります。

このヒューズの交換については、Honda販売店にお問い合わせください。

各ヒューズの装備と容量

	表示	装備	容量
a		バッテリーメイン	170A
b		バッテリーメイン（ファン）	60A
c		バッテリーメイン（エンジン）	80A
d		バッテリーメイン（サブヒューズボックス）	60A
e		EPS	70A
f		電動サーボブレーキ	40A

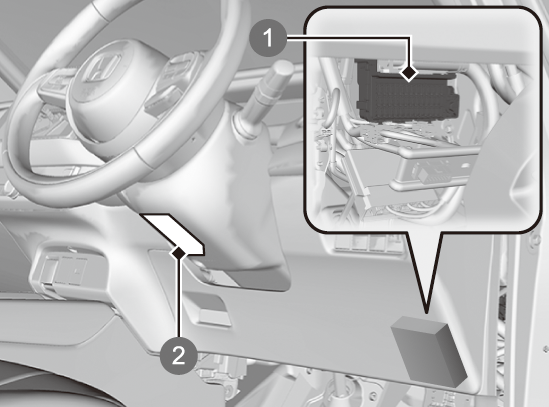

室内運転席側のヒューズボックス

さらに詳しく

コラムカバーの下に貼ってあるラベルに、ヒューズの場所が表示してあります。

ヒューズ番号とラベルの番号で、該当するヒューズの位置を確認してください。

各ヒューズの装備と容量

容量に（　）がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。

表示		装備	容量
1		ACC	7.5A
2		ACCキーロック	7.5A
3	－	－	－
4	－	－	－
5		オプション	10A
6		オプション2	10A
7		メーター	10A
8		フューエルポンプ	15A
9		エアコンディショナー	10A
10	－	－	－
11		MON	5A
12		右側ドアロック	10A
13		左側ドアアンロック	10A
14		後席左側パワーウインドー	20A
15		助手席パワーウインドー	20A
16		ドアロック	20A
17		トランスミッション	(10A)
18	－	－	－
19		－	(20A)

表示		装備	容量
20		スターター	7.5A
21		ACG	10A
22		デイタイムランニングライト	(7.5A)
23		－	(10A)
24		オプション	7.5A
25		－	(10A)
26		右側ドアアンロック	10A
27		後席右側パワーウインドー	20A
28		運転席パワーウインドー	20A
29		フロントアクセサリーソケット	(20A)
30		Hondaスマートキーシステム	(10A)
31		USBチャージャー✤	(10A)
32		シートヒーター✤	(20A)
33	－	－	－
34		ABS/VSA	10A
35		SRSエアバッグシステム	10A
36	－	－	－
37		－	(10A)
38		左側ドアロック	10A
39		－	(10A)

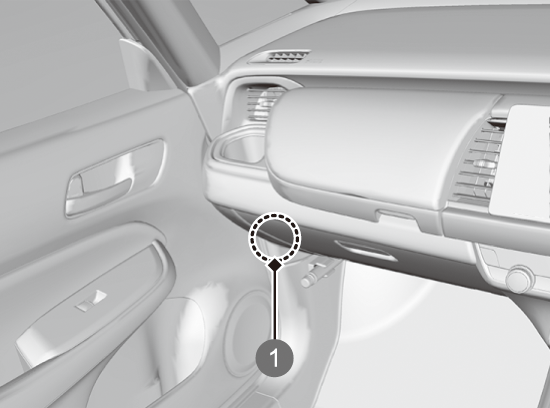

室内助手席側のヒューズボックス

1番のヒューズのみヒューズボックス側面にあります。

このヒューズの交換については、Honda販売店にお問い合わせください。

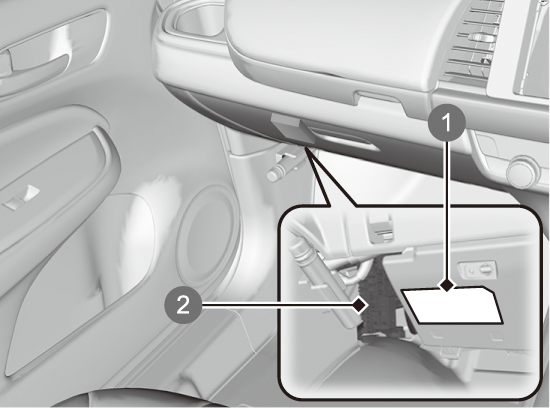

1 番のヒューズ以外は発炎筒の上側にあります。

容量に（　）がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。

さらに詳しく

アンダーカバーに貼ってあるラベルに、ヒューズの場所が表示してあります。

ヒューズ番号とラベルの番号で、該当するヒューズの位置を確認してください。

各ヒューズの装備と容量

	表示	装備	容量
1		ヒューズボックス（メイン）	60A
2		イグニッション（メイン）	30A
3		イグニッション（メイン2）	30A
4		リレーモジュール1	30A
5		リレーモジュール2	30A
6		ヒューズボックス（メイン2）	(40A)
7		ヒューズボックス（メイン3）	(40A)
8		A/C PTC 1✤	(40A)
9	－	－	－
10	－	－	－
11		A/C PTC 2✤	(40A)
12		ヒーターモーター	30A
13		リヤデフロスター	(30A)
14		SRSエアバッグシステム	10A
15		IGB	(10A)
16		IGA	(10A)
17		Hondaスマートキーシステム	(10A)
18		－	(20A)
19		フロントデアイサー✤	(10A)
20		オーディオアンプ✤	(20A)
21		ウォッシャー	15A
22		ヒーテッドステアリング✤	(15A)
23		IGA 2	(15A)
24		ヒーテッドドアミラー✤	(10A)
25	－	－	－

さらに詳しく

アドバイス

規定容量より大きいヒューズに交換すると、電気系統を損傷する危険性が高くなります。

交換したあと、すぐにヒューズが切れるような場合は、Honda販売店で点検を受けてください。


ヒューズは同じ規定容量のヒューズと交換してください。

各ヒューズの装備と容量

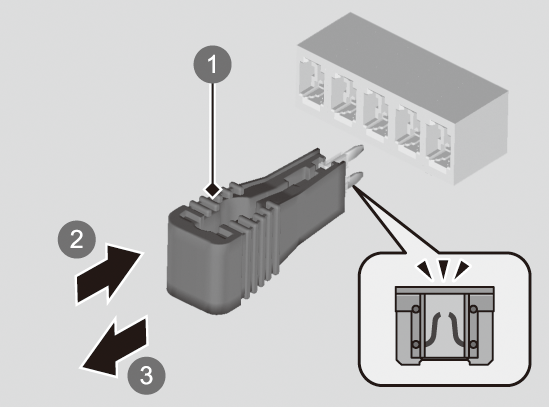

エンジンルーム内のメインヒューズボックスには、フタの裏にヒューズプラーがついています。

ヒューズプラーは、切れている小さいヒューズを引き抜くときに使います。

✤：タイプやオプションなどにより、装備が異なります。
