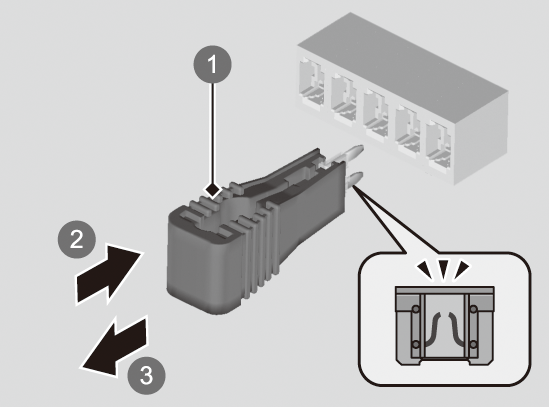

電気装置が作動しない場合、パワーモードをOFFモードにして、ヒューズが切れていないか確認します。ヒューズは、エンジンルームと室内のヒューズボックスに入っています。

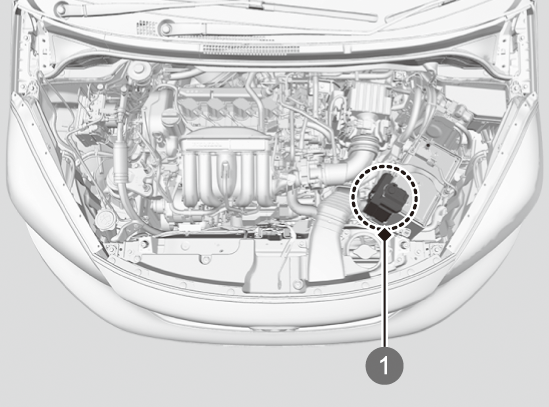

エンジンルーム内のヒューズボックス

さらに詳しく

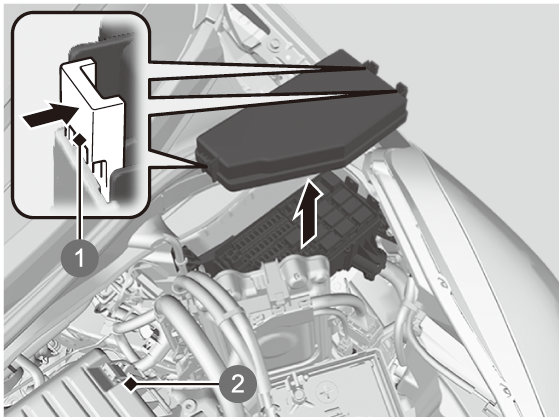

メインヒューズボックス

ヒューズボックスのフタに、ヒューズの場所が表示してあります。

ヒューズ番号とフタの表示で、該当するヒューズの位置を確認してください。

各ヒューズの装備と容量

容量に（　）がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。

	表示	装備	容量
1		ワイパー	30A
2		EOP	(20A)
3		非常点滅表示灯	10A
4		制動灯	10A
5	－	－	－
6		EVTC	(20A)
7	－	－	－
8		IGP	15A
9		イグニッションコイル	(15A)
10		ドライブバイワイヤ	15A
11		ABS/VSAモーター	40A
12		冷却ファン	30A
13		スターターマグネチックスイッチ	30A
14		MGクラッチ	7.5A
15		バッテリーセンサー	7.5A
16		トランスミッション	(10A)
17		バックアップ	10A
18		ホーン	10A
19		－	(7.5A)

	表示	装備	容量
20		フォグライト✤	(10A)
21		－	(15A)
22		バックアップ	10A
23		－	(30A)
24		ABS/VSA FSR	40A
25		IGP2サブ	7.5A
26		LAF	10A
27	－	－	－
28	－	－	－
29	－	－	－
30		バックアップ2	(30A)
31		STRLD	(7.5A)
32	－	－	－
33	－	－	－

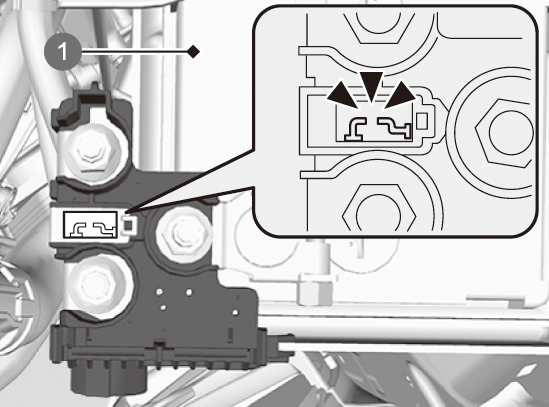

サブヒューズボックス

エンジンルーム内の助手席側に付いている、バッテリーの端子の隣にあります。

このヒューズの交換については、Honda販売店にお問い合わせください。

各ヒューズの装備と容量

	表示	装備	容量
a		バッテリーメイン	100A
b		バッテリーメイン（ファン）	70A
c		バッテリーメイン（エンジン）	80A
d		EPS	70A

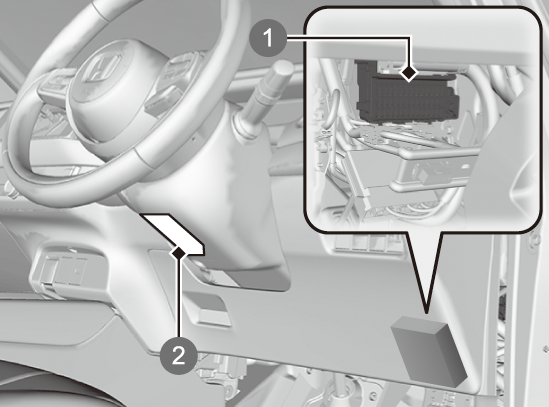

室内運転席側のヒューズボックス

さらに詳しく

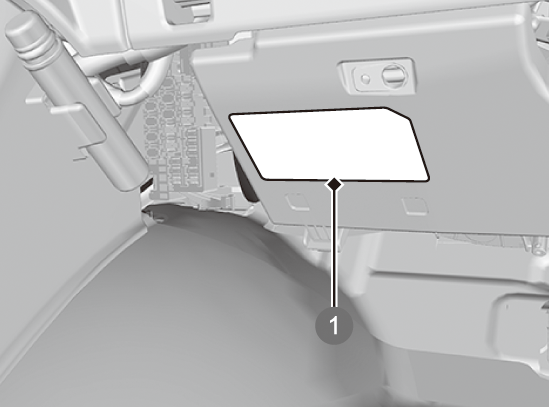

コラムカバーの下に貼ってあるラベルに、ヒューズの場所が表示してあります。

ヒューズ番号とラベルの番号で、該当するヒューズの位置を確認してください。

各ヒューズの装備と容量

容量に（　）がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。

表示		装備	容量
1		ACC	7.5A
2		ACCキーロック	7.5A
3	―	―	―
4	―	―	―
5		オプション	10A
6		オプション2	10A
7		メーター	10A
8		フューエルポンプ	15A
9		エアコンディショナー	10A
10	―	―	―
11		MON	5A
12		右側ドアロック	10A
13		左側ドアアンロック	10A
14		後席左側パワーウインドー	20A
15		助手席パワーウインドー	20A
16		ドアロック	20A
17		トランスミッション	(10A)
18	―	―	―
19		―	(20A)
20		スターター	7.5A

表示		装備	容量
21		ACG	10A
22		デイタイムランニングライト✤	(7.5A)
23		―	(10A)
24		オプション	7.5A
25		―	(10A)
26		右側ドアアンロック	10A
27		後席右側パワーウインドー	20A
28		運転席パワーウインドー	20A
29		フロントアクセサリーソケット	(20A)
30		Honda スマートキーシステム	(10A)
31		―	(10A)
32		シートヒーター✤	(20A)
33	―	―	―
34		ABS/VSA	10A
35		SRS エアバッグシステム	10A
36	―	―	―
37		IMG	(10A)
38		左側ドアロック	10A
39		―	(10A)

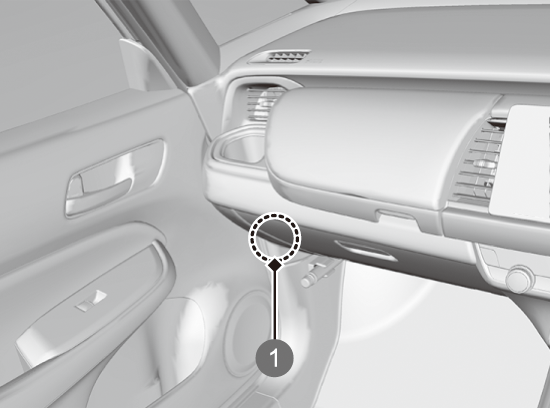

室内助手席側のヒューズボックス

さらに詳しく

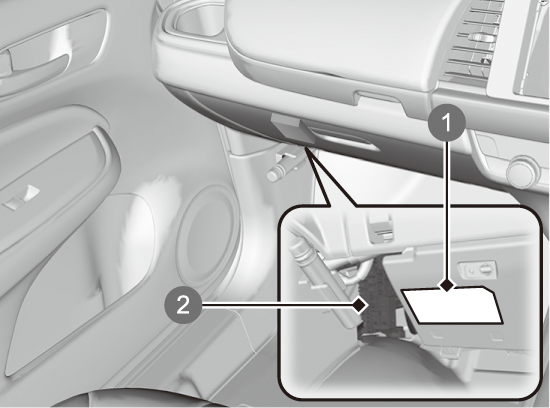

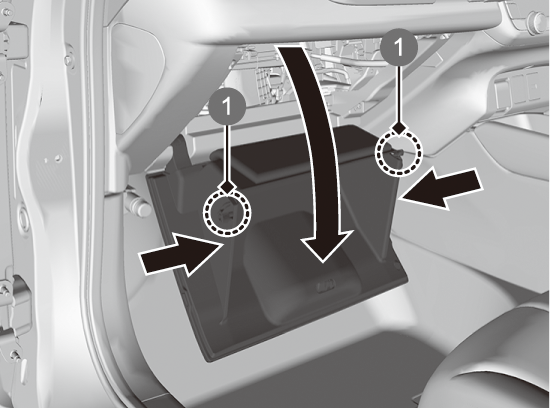

アンダーカバーに貼ってあるラベルに、ヒューズの場所が表示してあります。

ヒューズ番号とラベルの番号で、該当するヒューズの位置を確認してください。

ヒューズボックスA

1番のヒューズのみヒューズボックス側面にあります。

このヒューズの交換については、Honda販売店にお問い合わせください。

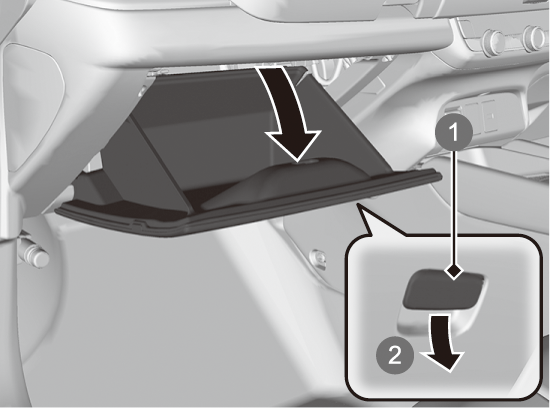

1 番のヒューズ以外は発炎筒の上側にあります。

容量に（　）がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。

各ヒューズの装備と容量

	表示	装備	容量
1		ヒューズボックス（メイン）	60A
2		イグニッション（メイン）	30A
3		イグニッション（メイン 2）	30A
4		リレーモジュール1	30A
5		リレーモジュール2	30A
6		ヒューズボックス（メイン 2）	(40A)
7		ヒューズボックス（メイン 3）	(40A)
8	－	－	－
9	－	－	－
10		VST1	(30A)
11	－	－	－
12		ヒーターモーター	30A
13		リヤデフロスター	(30A)
14		SRS エアバッグシステム	10A
15	－	－	－
16	－	－	－
17	－	－	－
18	－	－	－

	表示	装備	容量
19		フロントデアイサー✤	(10A)
20		－	(20A)
21		ウォッシャー	15A
22		ヒーテッドステアリング✤	(15A)
23	－	－	－
24		ヒーテッドドアミラー✤	(10A)
25	－	－	－

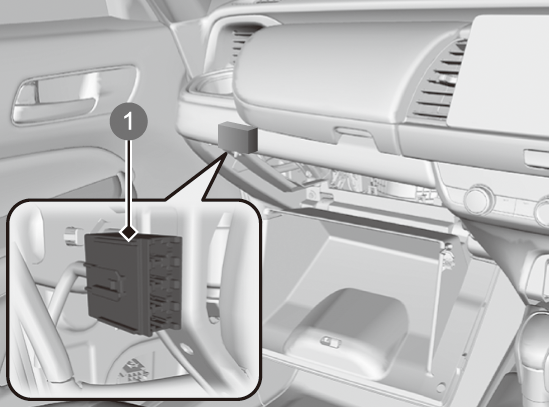

ヒューズボックスB

容量に（　）がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。

各ヒューズの装備と容量

	表示	装備	容量
1		ACC CUT VST※1 オーディオサブVST※2	(7.5A)
2		VST ACC✤	(7.5A)
3		VST IG1-1	(7.5A)
4		バックアップ2 メイン	(15A)

1. Honda CONNECT ディスプレイ非装備車
2. Honda CONNECT ディスプレイ装備車

アンダーカバーに貼ってあるラベルに、ヒューズの場所が表示してあります。

ヒューズ番号とラベルの番号で、該当するヒューズの位置を確認してください。

✤：タイプやオプションなどにより、装備が異なります。
