ヒューズの設置場所
電気装置が作動しない場合、パワーモードをOFFモードにして、ヒューズが切れていないか確認します。ヒューズは、エンジンルームと室内のヒューズボックスに入っています。
エンジンルーム内のヒューズボックス
- さらに詳しく
-
メインヒューズボックスヒューズボックスのフタに、ヒューズの場所が表示してあります。ヒューズ番号とフタの表示で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
ワイパー
|
30A
|
|
2
|
EOP
|
(20A)
|
|
3
|
非常点滅表示灯
|
10A
|
|
4
|
制動灯
|
10A
|
|
5
|
-
|
-
|
-
|
6
|
EVTC
|
(20A)
|
|
7
|
-
|
-
|
-
|
8
|
IGP
|
15A
|
|
9
|
イグニッションコイル
|
(15A)
|
|
10
|
ドライブバイワイヤ
|
15A
|
|
11
|
ABS/VSAモーター
|
40A
|
|
12
|
冷却ファン
|
30A
|
|
13
|
スターターマグネチックスイッチ
|
30A
|
|
14
|
MGクラッチ
|
7.5A
|
|
15
|
バッテリーセンサー
|
7.5A
|
|
16
|
トランスミッション
|
(10A)
|
|
17
|
バックアップ
|
10A
|
|
18
|
ホーン
|
10A
|
|
19
|
サブオーディオ✤
|
(7.5A)
|
表示
|
装備
|
容量
|
|
---|---|---|---|
20
|
フォグライト✤
|
(10A)
|
|
21
|
バックアップ(メイン)
|
(15A)
|
|
22
|
バックアップ
|
10A
|
|
23
|
サブファン✤
|
(30A)
|
|
24
|
ABS/VSA FSR
|
40A
|
|
25
|
IGP2サブ
|
7.5A
|
|
26
|
LAF
|
10A
|
|
27
|
-
|
-
|
-
|
28
|
-
|
-
|
-
|
29
|
-
|
-
|
-
|
30
|
バックアップ
|
(30A)
|
|
31
|
STRLD
|
(7.5A)
|
|
32
|
-
|
-
|
-
|
33
|
-
|
-
|
-
|

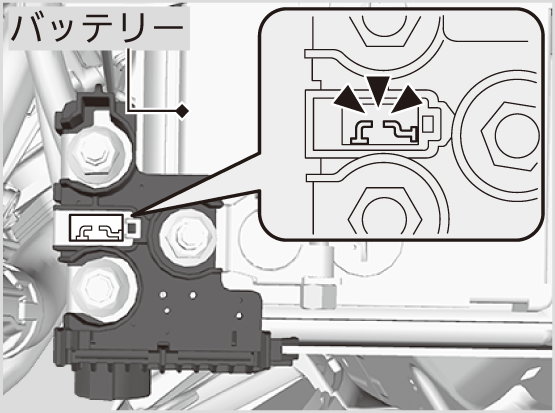

サブヒューズボックス
エンジンルーム内の助手席側に付いている、バッテリーの端子の隣にあります。
このヒューズの交換については、Honda販売店にお問い合わせください。
各ヒューズの装備と容量
表示
|
装備
|
容量
|
|
---|---|---|---|
a
|
バッテリーメイン
|
100A
|
|
b
|
バッテリーメイン(ファン)
|
70A
|
|
c
|
バッテリーメイン(エンジン)
|
80A
|
|
d
|
EPS
|
70A
|

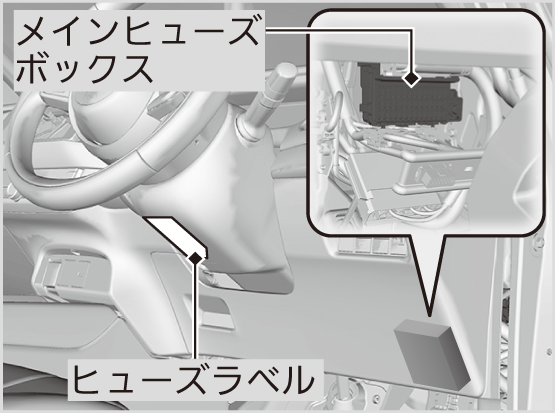

室内運転席側のヒューズボックス
- ハンドル右側のインストルメントパネルの奥にあります。
- 下から確認できます。
- さらに詳しく
-
コラムカバーの下に貼ってあるラベルに、ヒューズの場所が表示してあります。ヒューズ番号とラベルの番号で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
ACC
|
7.5A
|
|
2
|
ACCキーロック
|
7.5A
|
|
3
|
―
|
―
|
―
|
4
|
―
|
―
|
―
|
5
|
オプション
|
10A
|
|
6
|
オプション2
|
10A
|
|
7
|
メーター
|
10A
|
|
8
|
フューエルポンプ
|
15A
|
|
9
|
エアコンディショナー
|
10A
|
|
10
|
―
|
―
|
―
|
11
|
MON
|
5A
|
|
12
|
右側ドアロック
|
10A
|
|
13
|
左側ドアアンロック
|
10A
|
|
14
|
後席左側パワーウインドー
|
20A
|
|
15
|
助手席パワーウインドー
|
20A
|
|
16
|
ドアロック
|
20A
|
|
17
|
トランスミッション
|
(10A)
|
|
18
|
―
|
―
|
―
|
19
|
―
|
(20A)
|
|
20
|
スターター
|
7.5A
|
表示
|
装備
|
容量
|
|
---|---|---|---|
21
|
ACG
|
10A
|
|
22
|
デイタイムランニングライト✤
|
(7.5A)
|
|
23
|
―
|
(10A)
|
|
24
|
オプション
|
7.5A
|
|
25
|
運転席ドアロック
|
(10A)
|
|
26
|
右側ドアアンロック
|
10A
|
|
27
|
後席右側パワーウインドー
|
20A
|
|
28
|
運転席パワーウインドー
|
20A
|
|
29
|
フロントアクセサリーソケット
|
(20A)
|
|
30
|
Honda スマートキーシステム
|
(10A)
|
|
31
|
USBチャージャー✤
|
(10A)
|
|
32
|
シートヒーター✤
|
(20A)
|
|
33
|
―
|
―
|
―
|
34
|
VSA/ABS
|
10A
|
|
35
|
SRS エアバッグシステム
|
10A
|
|
36
|
―
|
―
|
―
|
37
|
|
(10A)
|
|
38
|
左側ドアロック
|
10A
|
|
39
|
運転席ドアアンロック
|
(10A)
|

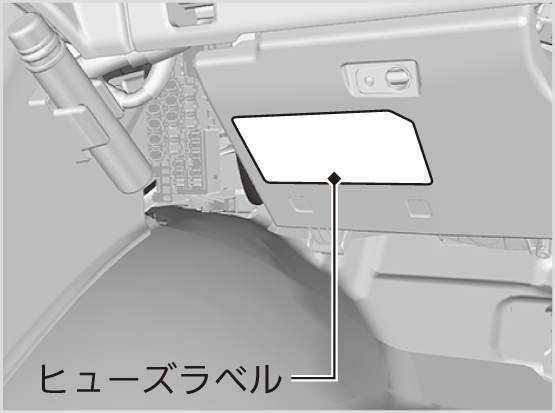

室内助手席側のヒューズボックス
- さらに詳しく
-
アンダーカバーに貼ってあるラベルに、ヒューズの場所が表示してあります。ヒューズ番号とラベルの番号で、該当するヒューズの位置を確認してください。
ヒューズボックスA
1番のヒューズのみヒューズボックス側面にあります。
このヒューズの交換については、Honda販売店にお問い合わせください。
1 番のヒューズ以外は発炎筒の上側にあります。
容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
各ヒューズの装備と容量
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
ヒューズボックス(メイン)
|
60A
|
|
2
|
イグニッション(メイン)
|
30A
|
|
3
|
イグニッション(メイン 2)
|
30A
|
|
4
|
リレーモジュール1
|
30A
|
|
5
|
リレーモジュール2
|
30A
|
|
6
|
ヒューズボックス(メイン 2)
|
(40A)
|
|
7
|
ヒューズボックス(メイン 3)
|
(40A)
|
|
8
|
-
|
-
|
-
|
9
|
-
|
-
|
|
10
|
VST1
|
(30A)
|
|
11
|
-
|
-
|
-
|
12
|
ヒーターモーター
|
30A
|
|
13
|
リアデフロスター
|
(30A)
|
|
14
|
SRS エアバッグシステム
|
10A
|
|
15
|
-
|
-
|
-
|
16
|
-
|
-
|
-
|
17
|
-
|
-
|
-
|
18
|
-
|
-
|
-
|
19
|
フロントデアイサー
|
(10A)
|
|
20
|
-
|
(20A)
|
|
21
|
ウォッシャー
|
15A
|
|
22
|
ヒーテッドステアリング✤
|
(15A)
|
|
23
|
-
|
-
|
-
|
24
|
ヒーテッドドアミラー✤
|
(10A)
|
|
25
|
-
|
-
|
-
|
ヒューズボックスB
-

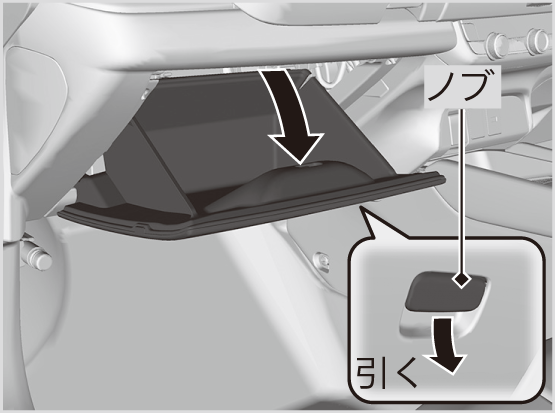

- グローブボックスを開ける。
-
- グローブボックスの両端に付いているストッパーを内側に押し込み、グローブボックスを下ろす。
- グローブボックスの左側にあります。
- グローブボックスの両端に付いているストッパーを内側に押し込み、グローブボックスを下ろす。
容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
各ヒューズの装備と容量
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
ACC CUT VST
|
(7.5A)
|
|
2
|
-
|
-
|
-
|
3
|
VST IG1-1
|
(7.5A)
|
|
4
|
バックアップ2 メイン
|
(15A)
|
アンダーカバーに貼ってあるラベルに、ヒューズの場所が表示してあります。
ヒューズ番号とラベルの番号で、該当するヒューズの位置を確認してください。
✤:タイプやオプションなどにより、装備が異なります。
ヒューズの点検と交換
-
- パワーモードをOFFモードにし、ヘッドライトとすべてのアクセサリーをOFFにする。
- バッテリーの端子の隣にあるカバーを開ける。
- 内部のヒューズを点検する。
- 切れているヒューズがあったら、Honda販売店に修理を依頼してください。
-
- エンジンルーム内のメインヒューズボックスのフタを取り外す。
- 内部のヒューズを点検する。
- 切れているヒューズがあったら、ヒューズプラーで引き抜き、新しいものと交換してください。
- 室内の小さいヒューズを点検する。
- 切れているヒューズがあったら、ヒューズプラーで引き抜き、新しいものと交換してください。
- さらに詳しく
-
アドバイス
規定容量より大きいヒューズに交換すると、電気系統を損傷する危険性が高くなります。交換したあと、すぐにヒューズが切れるような場合は、Honda販売店で点検を受けてください。

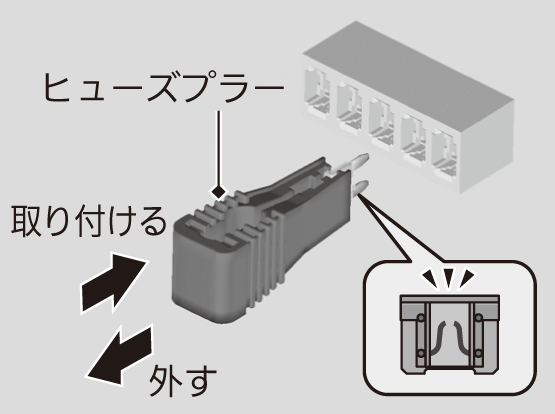

ヒューズは同じ規定容量のヒューズと交換してください。エンジンルーム内のメインヒューズボックスには、フタの裏にヒューズプラーがついています。ヒューズプラーは、切れている小さいヒューズを引き抜くときに使います。
