ヒューズの設置場所
電気装置が作動しない場合、パワーモードをOFFモードにして、ヒューズが切れていないか確認します。ヒューズは、エンジンルームと室内のヒューズボックスに入っています。
エンジンルーム内のヒューズボックス
- さらに詳しく
-
ヒューズボックスのフタに、ヒューズの場所が表示してあります。ヒューズ番号とフタの表示で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
![]() |
オプションブロック2
|
40A
|
![]() |
ESB
|
40A
|
|
![]() |
ABS/VSA FSR
|
(40A)
|
|
![]() |
R/MOD1
|
30A
|
|
![]() |
イグニッション
メイン2 |
30A
|
|
![]() |
R/MOD2
|
30A
|
|
![]() |
メインヒューズ
|
150A
|
|
2
|
![]() |
EPS
|
70A
|
![]() |
イグニッション メイン
|
30A
|
|
![]() |
ヒューズボックス
オプション |
40A
|
|
![]() |
ヒューズボックス
メイン |
60A
|
|
![]() |
ワイパー
|
30A
|
|
![]() |
P-ACT
|
30A
|
|
3
|
![]() |
リヤデフロスター
|
40A
|
![]() |
―
|
(30A)
|
|
![]() |
ヒューズボックス
メイン2 |
40A
|
|
![]() |
ABS/VSAモーター
|
40A
|
|
![]() |
―
|
(40A)
|
|
![]() |
ブロアモーター
|
40A
|
表示
|
装備
|
容量
|
|
---|---|---|---|
4
|
![]() |
パワーテールゲート✤
|
(40A)
|
![]() |
オプションブロック1
|
(40A)
|
|
![]() |
AWD✤
|
(20A)
|
|
![]() |
―
|
(20A)
|
|
5
|
―
|
―
|
―
|
6
|
![]() |
ウォッシャー
|
15A
|
7
|
![]() |
IGP
|
15A
|
8
|
![]() |
FIサブ
|
15A
|
9
|
![]() |
制動灯
|
10A
|
10
|
![]() |
イグニッション
ホールド1 |
10A
|
11
|
![]() |
FIサブリレー
|
7.5A
|
12
|
![]() |
FI ECU(バックアップ)
|
10A
|
13
|
![]() |
PCU EWP
|
10A
|
14
|
![]() |
非常点滅表示灯
|
10A
|
15
|
![]() |
イグニッションコイル
|
15A
|
16
|
![]() |
RFCリレー
|
5A
|
17
|
![]() |
フロントガラス熱線
|
(15A)
|
18
|
![]() |
バックアップ
|
10A
|
19
|
![]() |
オーディオ
|
15A
|
20
|
![]() |
オーディオアンプ
|
(20A)
|
21
|
![]() |
―
|
(20A)
|
22
|
![]() |
フォグライト
|
15A
|
23
|
![]() |
エアコンウォーター
ポンプ |
10A
|
表示
|
装備
|
容量
|
|
---|---|---|---|
24
|
![]() |
ホーン
|
10A
|
25
|
―
|
―
|
―
|
26
|
―
|
―
|
―
|
27
|
―
|
―
|
―
|
ヒューズボックスB
左側のフロントバンパー裏にあります。
-
- 右側にハンドルをいっぱいに切る。

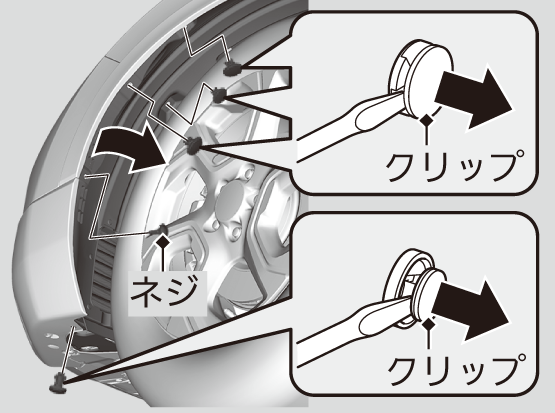

- クリップとネジを外し、インナーフェンダーをめくる。
-
-

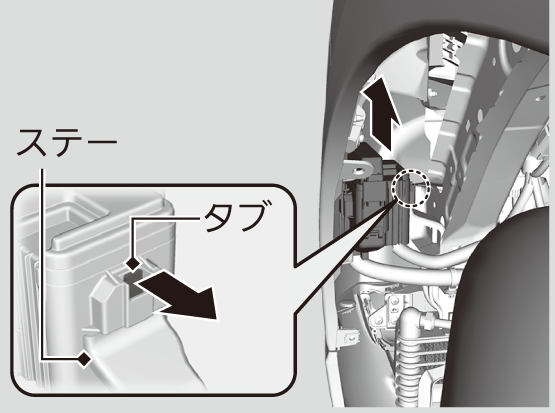

- タブを引きながらヒューズボックスBをステーから外す。
-
-
- ヒューズボックスBを引き出し、タブを押してフタを開ける。
-
- さらに詳しく
-

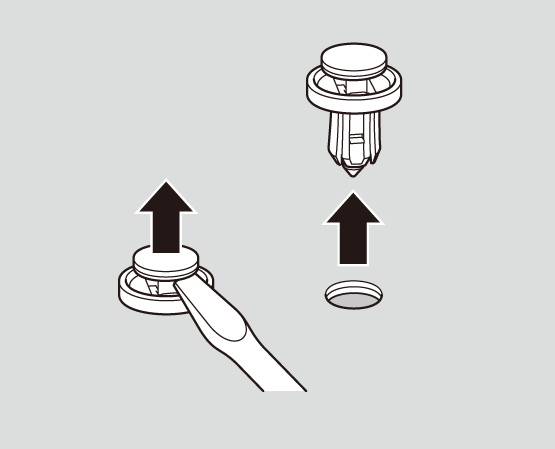

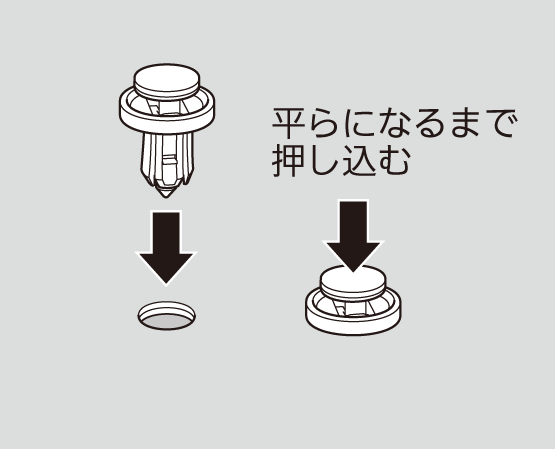

クリップを外すときは、マイナスドライバーを差し込んで、中央部のピンを起こして取り外します。クリップを取り付けるときは、クリップ中央部のピンを起こしたまま差し込み、ピンを平らになるまで押してください。
各ヒューズの装備と容量
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
![]() |
エアコンPTC1/2
|
(40A)
|
![]() |
アクセサリーソケット(カーゴスペース)
|
(20A)
|
|
![]() |
エアコンPTC3/4
|
(40A)
|
|
![]() |
EVTC
|
(20A)
|
|
![]() |
メインファン
|
(40A)
|
|
![]() |
エンジンウォーター
ポンプ |
(30A)
|
ヒューズボックスC
エンジンルーム内の助手席側についている、12Vバッテリーの端子の隣にあります。
-

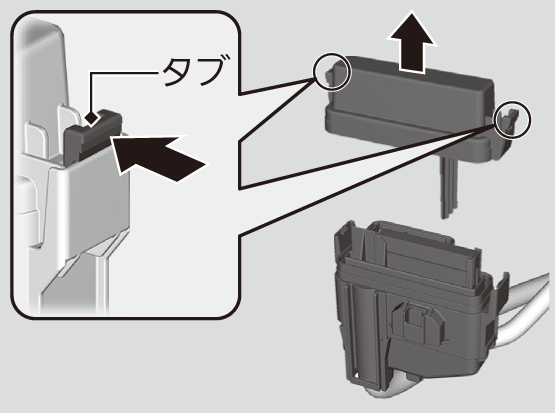

- タブを引いて

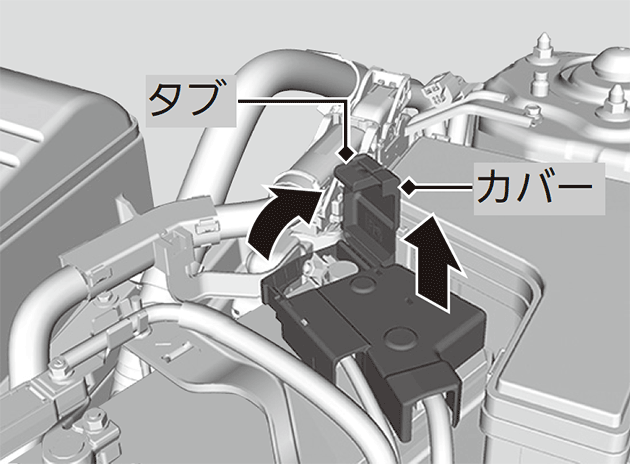

端子部分のフタを開ける。
- 図のようにカバーを取り外す。
- タブを引いて
-
各ヒューズの装備と容量
表示
|
装備
|
容量
|
---|---|---|
![]() |
サブヒューズ
|
100A
|
室内運転席側のヒューズボックス
- インストルメントパネルの奥にあります。
- 下から確認できます。
-
- さらに詳しく
-

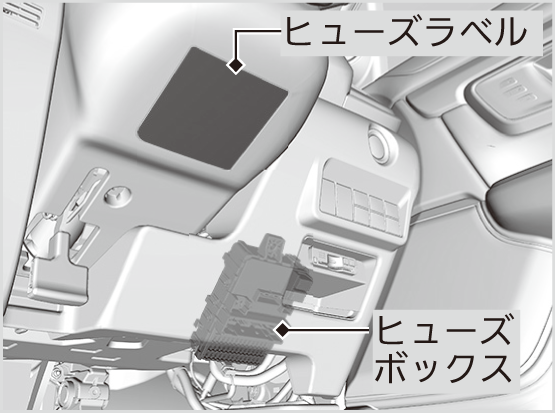

コラムカバーの下に貼ってあるラベルに、ヒューズの場所が表示してあります。ヒューズ番号とラベルの表示で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
![]() |
ACC
|
10A
|
2
|
![]() |
ACCキーロック
|
5A
|
3
|
![]() |
P-DRV
|
5A
|
4
|
![]() |
オプション2
|
5A
|
5
|
![]() |
オプション
|
10A
|
6
|
![]() |
SRS2
|
10A
|
7
|
![]() |
メーター
|
10A
|
8
|
![]() |
フューエルポンプ
|
15A
|
9
|
![]() |
エアコンディショナー
|
10A
|
10
|
![]() |
アクセサリーソケット
(センタ―コンソール) |
(20A)
|
11
|
![]() |
モニター
|
5A
|
12
|
![]() |
右側ドアロック
|
10A
|
13
|
![]() |
左側ドアアンロック
|
10A
|
14
|
![]() |
後席左側
パワーウィンドー |
20A
|
15
|
![]() |
助手席
パワーウィンドー |
20A
|
16
|
![]() |
ドアロック
|
20A
|
17
|
![]() |
トランスミッション
|
10A
|
18
|
![]() |
運転席ランバー
サポート |
(10A)
|
19
|
![]() |
電動パノラミックサンルーフ✤
|
(20A)
|
20
|
![]() |
スターター
|
10A
|
表示
|
装備
|
容量
|
|
---|---|---|---|
21
|
![]() |
ACG
|
10A
|
22
|
![]() |
アクセサリーライト
|
10A
|
23
|
![]() |
アクティブコーナリングライト
|
5A
|
24
|
![]() |
オプション
|
5A
|
25
|
![]() |
―
|
(10A)
|
26
|
![]() |
右側ドアアンロック
|
10A
|
27
|
![]() |
後席右側
パワーウィンドー |
20A
|
28
|
![]() |
運転席
パワーウィンドー |
20A
|
29
|
![]() |
アクセサリーソケット
(フロントコンソール) |
20A
|
30
|
![]() |
Hondaスマートキー
システム |
10A
|
31
|
![]() |
運転席パワーシート
(リクライニング) |
(20A)
|
32
|
![]() |
シートヒーター
|
(20A)
|
33
|
![]() |
運転席パワーシート
(前後スライド) |
(20A)
|
34
|
![]() |
VSA/ABS
|
10A
|
35
|
![]() |
SRS
|
10A
|
36
|
![]() |
HAC OP
|
20A
|
37
|
![]() |
トレーラー
|
15A
|
38
|
![]() |
左側ドアロック
|
10A
|
39
|
![]() |
―
|
(10A)
|
表示
|
装備
|
容量
|
|
---|---|---|---|
a
|
![]() |
パワーテールゲート✤
|
(20A)
|
b
|
![]() |
助手席パワーシート✤
(前後スライド) |
(20A)
|
c
|
![]() |
助手席パワーシート✤
(リクライニング) |
(20A)
|
d
|
![]() |
サンシェード✤
|
(20A)
|
e
|
![]() |
IMA1
|
(10A)
|
f
|
![]() |
IGA2
|
(20A)
|
g
|
![]() |
シフトバイワイヤ
|
(15A)
|
h
|
![]() |
ハンズフリーアクセスパワーテールゲート✤
|
(10A)
|
✤:タイプやオプションなどにより、装備が異なります。
ヒューズの点検と交換
-
- パワーモードをOFFモードにし、ヘッドライトとすべてのアクセサリーをOFFにする。

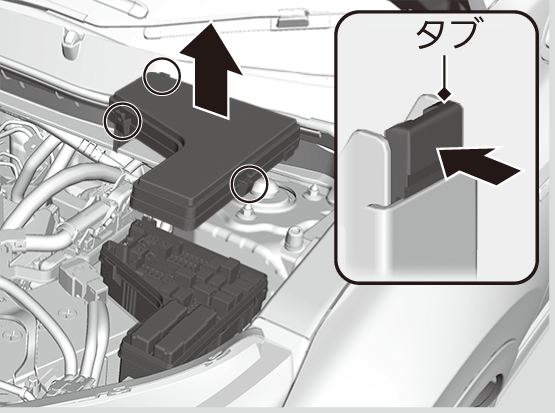

- エンジンルーム内のヒューズボックスのフタを取り外し、大きいヒューズを点検する。

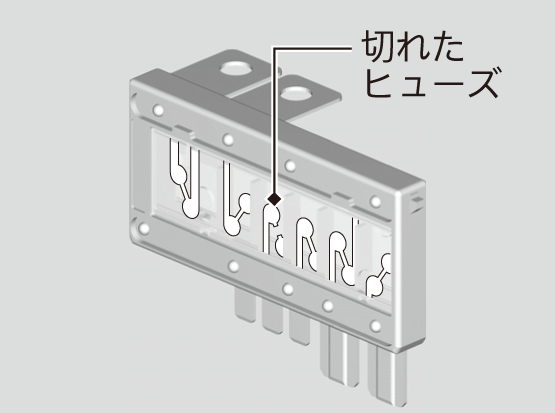

- 切れているヒューズがあったら、プラスドライバーでネジを外し、新しいものと交換してください。
-
-
- 12Vバッテリーの

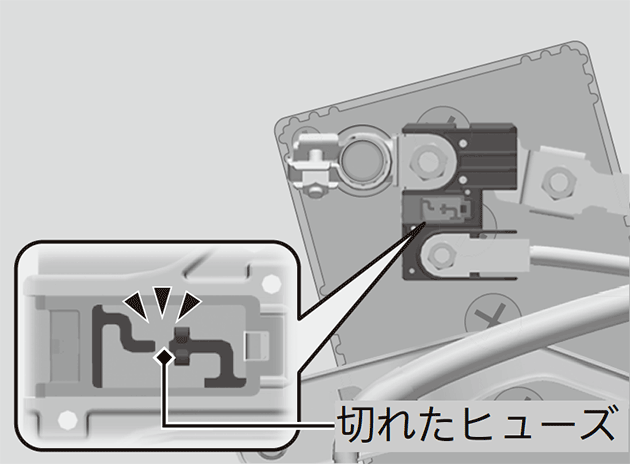

端子の隣にあるカバーを開け、内部のヒューズを点検する。
- 切れているヒューズがあったら、Honda 販売店に修理を依頼してください。
- 12Vバッテリーの
-
-
- エンジンルーム内と、室内の小さいヒューズを点検する。
- 切れているヒューズがあったら、ヒューズプラーで引き抜き、新しいものと交換してください。
- エンジンルーム内と、室内の小さいヒューズを点検する。
-
- さらに詳しく
-
アドバイス
規定容量より大きいヒューズに交換すると、電気系統を損傷する危険性が高くなります。交換したあと、すぐにヒューズが切れるような場合は、Honda販売店で点検を受けてください。

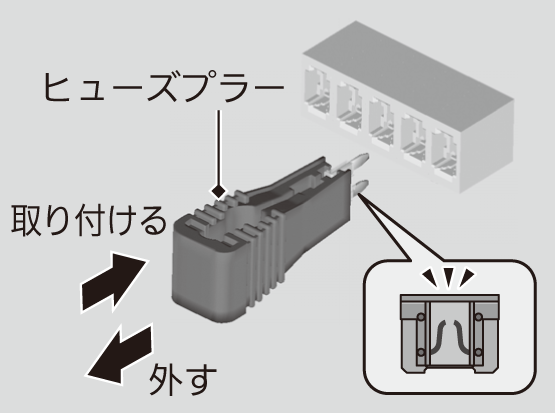

ヒューズは同じ規定容量のヒューズと交換してください。規定容量はヒューズの設置場所に記載している一覧で確認してください。エンジンルーム内のヒューズボックスには、ヒューズプラーがついています。ヒューズプラーは、切れている小さいヒューズを引き抜くときに使います。
