ヒューズの設置場所
電気装置が作動しない場合、パワーモードをOFFモードにして、ヒューズが切れていないか確認します。ヒューズは、エンジンルームと室内のヒューズボックスに入っています。

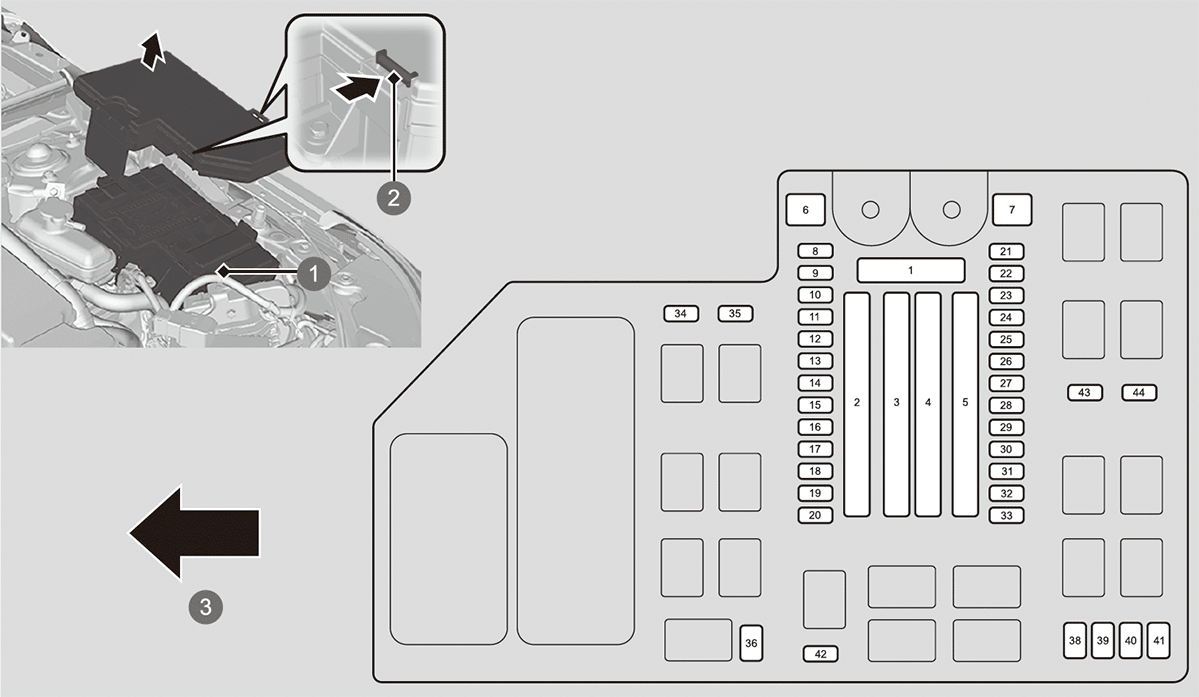

エンジンルーム内のヒューズボックス
エンジンルーム内の助手席側にあります。
タブを押して開けてください。
ヒューズの場所は次のイラストに示しています。
表のヒューズ番号とイラストで、該当するヒューズの位置を確認してください。
- ヒューズボックス
- タブ
- フロント
各ヒューズの装備と容量
|
装備
|
容量
|
|
|---|---|---|
|
1
|
バッテリー
|
175A
|
|
2
|
―
|
40A
|
|
―
|
40A
|
|
|
ヒューズボックス
オプション |
60A
|
|
|
―
|
40A
|
|
|
ヒューズボックス
オプション 2 |
40A
|
|
|
―
|
30A
|
|
|
ヒューズボックス
メイン |
60A
|
|
|
3
|
―
|
40A
|
|
―
|
40A
|
|
|
―
|
40A
|
|
|
リヤデフロスター
|
40A
|
|
|
A/C PTC 1
|
40A
|
|
|
ヒーターモーター
|
40A
|
|
|
A/C PTC 2
|
40A
|
|
|
4
|
電動サーボブレーキ
|
40A
|
|
ABS/VSA モーター
|
40A
|
|
|
冷却ファン
|
40A
|
|
|
P-ACT モーター
|
30A
|
|
|
イグニッションメイン
|
30A
|
|
|
―
|
30A
|
|
|
リレーモジュール 2
|
30A
|
|
|
5
|
オプション 6
|
30A
|
|
ワイパー
|
30A
|
|
|
EPS
|
70A
|
|
|
リレーモジュール 1
|
30A
|
|
|
ABS/VSA FSR
|
40A
|
|
|
ウォーターポンプ
|
40A
|
|
|
ヒューズボックスメイン 2
|
40A
|
|
|
6
|
―
|
―
|
|
7
|
イグニッションメイン 2
|
30A
|
|
8
|
―
|
―
|
|
9
|
―
|
―
|
|
10
|
オーディオサブ
|
15A
|
|
11
|
USB チャージャー
|
10A
|
|
12
|
―
|
―
|
|
13
|
ヒーテッドステアリング✤
|
10A
|
|
14
|
バッテリー IR
|
10A
|
|
15
|
―
|
―
|
|
16
|
―
|
―
|
|
17
|
ウォッシャー
|
15A
|
|
18
|
ホーン
|
10A
|
|
19
|
バックアップ
|
15A
|
|
20
|
オーディオ
|
15A
|
|
21
|
IGP
|
15A
|
|
22
|
バックアップ FI-ECU
|
10A
|
|
23
|
DBW
|
15A
|
|
24
|
冷却ファンリレー
|
7.5A
|
|
25
|
PCU EWP
|
7.5A
|
|
26
|
P-ACT ECU
|
7.5A
|
|
27
|
LCM L
|
15A
|
|
28
|
INJ
|
15A
|
|
29
|
制動灯
|
10A
|
|
30
|
LCM R
|
15A
|
|
31
|
イグニッションコイル
|
15A
|
|
32
|
EVTC
|
20A
|
|
33
|
非常点滅表示灯
|
15A
|
|
34
|
IG1 シフター
|
7.5A
|
|
35
|
―
|
―
|
|
36
|
IG1 MON 2
|
7.5A
|
|
38
|
IGB
|
10A
|
|
39
|
IGA
|
15A
|
|
40
|
―
|
―
|
|
41
|
IGPS[LAF]
|
10A
|
|
42
|
IG1 ESB
|
7.5A
|
|
43
|
―
|
―
|
|
44
|
―
|
―
|

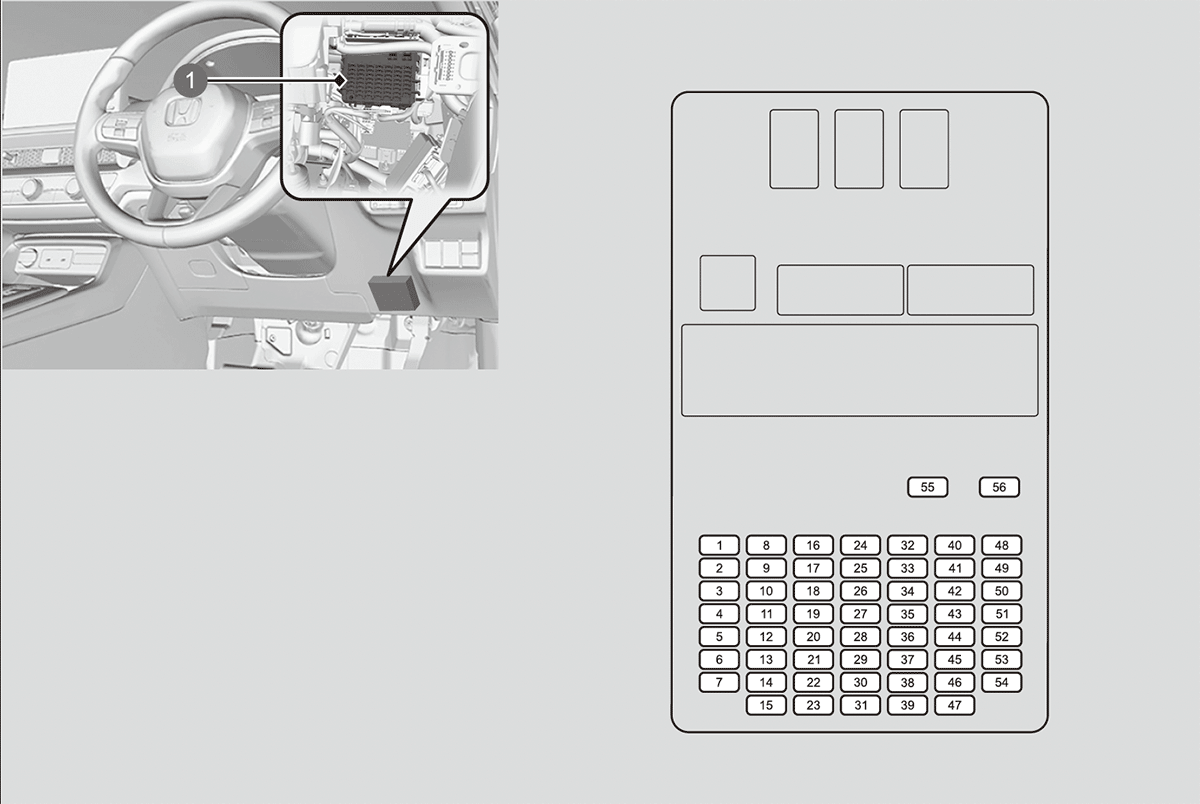

室内のヒューズボックス
インストルメントパネルの奥にあります。
- 下から確認できます。
ヒューズの場所は次のイラストに示しています。
表のヒューズ番号とイラストで、該当するヒューズの位置を確認してください。
- ヒューズボックス
各ヒューズの装備と容量
|
装備
|
容量
|
|
|---|---|---|
|
1
|
運転席パワーウィンドー
|
20A
|
|
2
|
助手席パワーウィンドー
|
20A
|
|
3
|
後席右側パワーウィンドー
|
20A
|
|
4
|
後席左側パワーウィンドー
|
20A
|
|
5
|
オプション
|
10A
|
|
6
|
SRS
|
10A
|
|
7
|
テールゲートモーター
|
10A
|
|
8
|
―
|
―
|
|
9
|
フロントアクセサリーソケット
（フロントコンソール）
|
20A
|
|
10
|
ドアロック
|
20A
|
|
11
|
メーター
|
10A
|
|
12
|
オプション3
（スターターカット）
|
10A
|
|
13
|
オプション2
（リヤワイパー）
|
10A
|
|
14
|
オプション6
（VB ソレノイド）
|
10A
|
|
15
|
―
|
―
|
|
16
|
電動パノラミックサンルーフ✤
|
20A
|
|
17
|
シフトバイワイヤー
|
10A
|
|
18
|
―
|
―
|
|
19
|
―
|
―
|
|
20
|
―
|
―
|
|
21
|
―
|
―
|
|
22
|
HONDAスマートキーシステム
|
10A
|
|
23
|
―
|
―
|
|
24
|
シフトバイワイヤー 2
|
7.5A
|
|
25
|
|
10A
|
|
26
|
SRS
|
10A
|
|
27
|
IG1スターターカット
|
20A
|
|
28
|
オプション5
|
10A
|
|
29
|
フューエルポンプ
|
15A
|
|
30
|
左側ドアアンロック
|
10A
|
|
31
|
右側ドアアンロック
|
10A
|
|
32
|
―
|
―
|
|
33
|
―
|
―
|
|
34
|
―
|
―
|
|
35
|
―
|
―
|
|
36
|
オプション3
（サンシェード）✤
|
20A
|
|
37
|
IGA2
|
15A
|
|
38
|
―
|
―
|
|
39
|
右側ドアロック
|
10A
|
|
40
|
運転席パワーシート
(REC / RR HI)✤
|
20A
|
|
41
|
運転席パワーシート
（SLIDE / FR HI）✤
|
20A
|
|
42
|
―
|
―
|
|
43
|
エアコン
|
10A
|
|
44
|
デイタイムランニングライト
|
10A
|
|
45
|
ACC
|
10A
|
|
46
|
ACCキーロック
|
10A
|
|
47
|
左側ドアロック
|
10A
|
|
48
|
シートヒーター
|
20A
|
|
49
|
助手席パワーシート
（REC）✤
|
20A
|
|
50
|
―
|
―
|
|
51
|
―
|
―
|
|
52
|
―
|
―
|
|
53
|
助手席パワーシート
（SLIDE）✤
|
20A
|
|
54
|
オプション1 /
フューエルリッド |
10A
|
|
55
|
オーディオアンプ
|
30A
|
|
56
|
―
|
―
|
✤：タイプやオプションなどにより、装備が異なります。
ヒューズの点検と交換
-
- パワーモードをOFFモードにし、ヘッドライトとすべてのアクセサリーをOFFにする。
- エンジンルーム内のヒューズボックスのフタを取り外す。

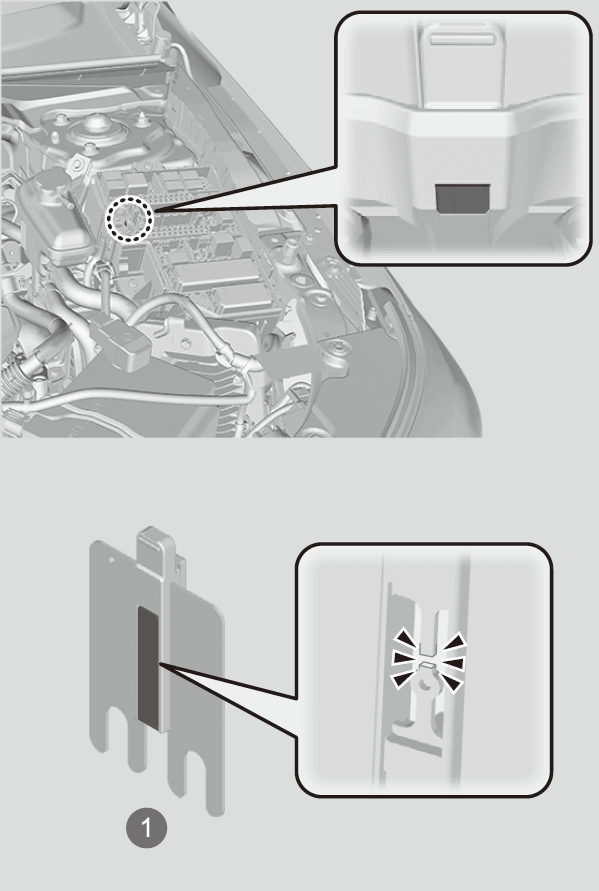

- 図の位置からメインヒューズを点検する。
- ヒューズが切れている場合は、Honda販売店に修理を依頼してください。
-
- メインヒューズ
-

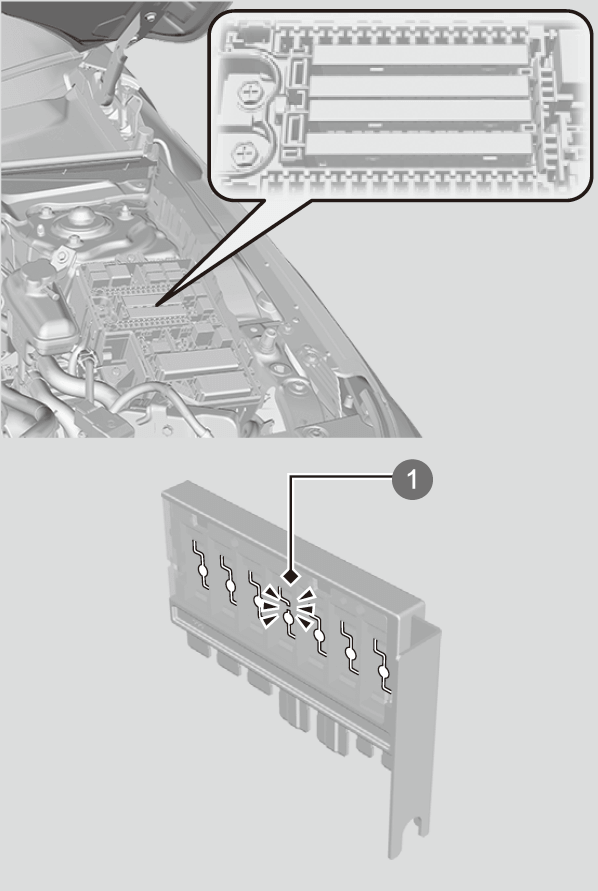

- メインヒューズ以外の大きいヒューズを点検する。
- ヒューズが切れている場合は、Honda販売店に修理を依頼してください。
- メインヒューズ以外の大きいヒューズを点検する。
-
- 切れているヒューズ
-

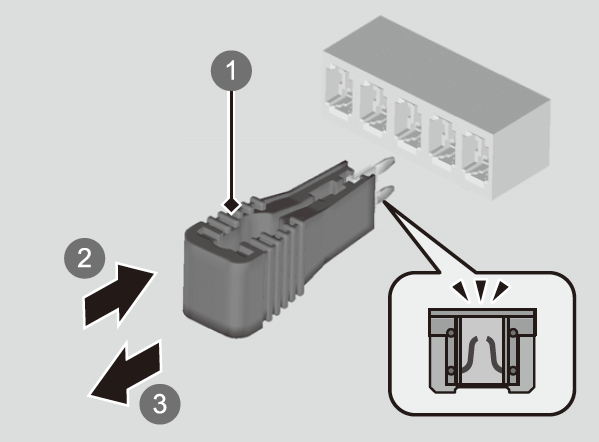

- エンジンルーム内と、室内の小さいヒューズを点検する。
- 切れているヒューズがあったら、市販のヒューズプラーで引き抜き、新しいものと交換してください。
- エンジンルーム内と、室内の小さいヒューズを点検する。
-
- ヒューズプラー
- 取り付ける
- 外す
- さらに詳しく
-
アドバイス
規定容量より大きいヒューズに交換すると、電気系統を損傷する危険性が高くなります。交換したあと、すぐにヒューズが切れるような場合は、Honda販売店で点検を受けてください。
ヒューズは同じ規定容量のヒューズと交換してください。
