ヒューズの設置場所
電気装置が作動しない場合、パワーモードをOFFモードにして、ヒューズが切れていないか確認します。ヒューズは、エンジンルームと室内のヒューズボックスに入っています。
エンジンルーム内のヒューズボックス
- さらに詳しく
-
ヒューズボックスのフタに、ヒューズの場所が表示してあります。
ヒューズ番号とフタの表示で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
|
表示
|
装備
|
容量
|
|
|---|---|---|---|
|
1
|
 |
バッテリー
|
125A
|
|
2
|
―
|
―
|
40A
|
|
―
|
―
|
40A
|
|
 |
ヒューズボックス
オプション |
60A
|
|
|
―
|
―
|
40A
|
|
|
|
ヒューズボックス
オプション2 |
40A
|
|
|
|
DC/DC2
|
(30A)
|
|
|
|
ヒューズボックス
メイン |
60A
|
|
|
3
|
―
|
―
|
40A
|
|
―
|
―
|
40A
|
|
|
―
|
―
|
40A
|
|
 |
リヤデフロスター
|
40A
|
|
|
―
|
―
|
40A
|
|
 |
ヒーターモーター
|
40A
|
|
|
―
|
―
|
40A
|
|
|
4
|
―
|
―
|
30A
|
|
|
ABS/VSA モーター
|
40A
|
|
|
|
DC/DC
|
(30A)
|
|
|
―
|
―
|
30A
|
|
 |
イグニッションメイン
|
30A
|
|
|
―
|
―
|
30A
|
|
|
|
リレーモジュール2
|
30A
|
|
|
5
|
|
スターター
マグネチックスイッチ |
30A
|
 |
ワイパー
|
30A
|
|
 |
EPS
|
70A
|
|
|
|
リレーモジュール1
|
30A
|
|
|
|
ABS/VSA FSR
|
40A
|
|
 |
冷却ファン
|
30A
|
|
|
|
ヒューズボックス
メイン2 |
40A
|
|
|
6
|
|
サブ冷却ファン
|
30A
|
|
7
|
|
イグニッション
メイン2 |
30A
|
|
8
|
―
|
―
|
―
|
|
9
|
|
―
|
(30A)
|
|
10
|
 |
オーディオサブ
|
(7.5A)
|
|
11
|
―
|
―
|
―
|
|
12
|
―
|
―
|
―
|
|
13
|
|
―
|
(10A)
|
|
14
|
―
|
―
|
―
|
|
15
|
 |
フォグライト✤
|
(10A)
|
|
16
|
 |
MGクラッチ
|
10A
|
|
17
|
 |
ウォッシャー
|
15A
|
|
18
|
 |
ホーン
|
10A
|
|
19
|
|
バックアップ
|
15A
|
|
20
|
|
オーディオ
|
(15A)
|
|
21
|
―
|
―
|
―
|
|
22
|
|
DBW
|
15A
|
|
23
|
|
―
|
(20A)
|
|
24
|
|
バックアップFI-ECU
|
10A
|
|
25
|
|
IGP
|
15A
|
|
26
|
|
TCU✤
|
(15A)
|
|
27
|
|
LCM L
|
(15A)
|
|
28
|
|
INJ
|
(15A)
|
|
29
|
 |
制動灯
|
10A
|
|
30
|
|
LCM R
|
(15A)
|
|
31
|
|
イグニッションコイル
|
15A
|
|
32
|
―
|
―
|
―
|
|
33
|
 |
非常点滅表示灯
|
15A
|
|
34
|
|
―
|
(7.5A)
|
|
35
|
―
|
―
|
―
|
|
36
|
|
オーディオVSTメイン
|
(30A)
|
|
37
|
|
バックアップ2
|
(30A)
|
|
38
|
―
|
―
|
―
|
|
39
|
―
|
―
|
―
|
|
40
|
|
VBACT
|
(10A)
|
|
41
|
|
IGPS[LAF]
|
10A
|
|
42
|
|
IG1 MON2
|
7.5A
|

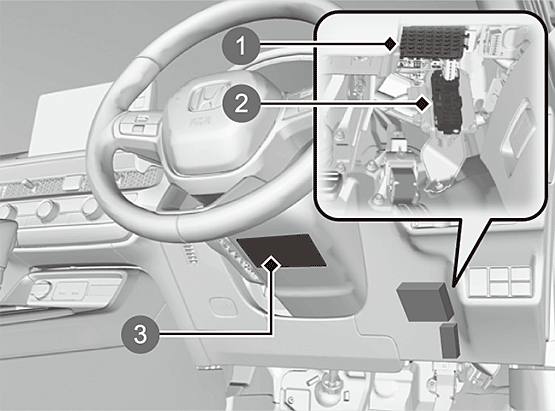

室内運転席側のヒューズボックス
- インストルメントパネルの奥にあります。
- 下から確認できます。
-
aヒューズボックスbサブヒューズボックスcヒューズラベル
- さらに詳しく
-
コラムカバー下に貼ってあるラベルに、ヒューズの場所が表示してあります。
ヒューズ番号とラベルの表示で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
|
表示
|
装備
|
容量
|
|
|---|---|---|---|
|
1
|
 |
運転席パワーウィンドー
|
20A
|
|
2
|
|
助手席パワーウィンドー
|
20A
|
|
3
|
|
後席右側パワーウィンドー
|
20A
|
|
4
|
|
後席左側パワーウィンドー
|
20A
|
|
5
|
|
オプション
|
10A
|
|
6
|
 |
SRS
|
10A
|
|
7
|
|
テールゲートモーター
|
10A
|
|
8
|
―
|
―
|
―
|
|
9
|
|
フロントアクセサリーソケット
（フロントコンソール）
|
20A
|
|
10
|
 |
ドアロック
|
20A
|
|
11
|
 |
メーター
|
10A
|
|
12
|
|
オプション3
（スターターカット）
|
10A
|
|
13
|
|
オプション2
（リヤワイパー）
|
(10A)
|
|
14
|
|
オプション6
（VB ソレノイド）
|
10A
|
|
15
|
|
―
|
(10A)
|
|
16
|
 |
―
|
(20A)
|
|
17
|
|
―
|
(10A)
|
|
18
|
―
|
―
|
―
|
|
19
|
―
|
―
|
―
|
|
20
|
 |
―
|
(10A)
|
|
21
|
|
―
|
(20A)
|
|
22
|
|
HONDAスマートキーシステム
|
10A
|
|
23
|
|
―
|
(10A)
|
|
24
|
|
―
|
(7.5A)
|
|
25
|
|
|
10A
|
|
26
|
|
SRS
|
10A
|
|
27
|
|
IG1スターターカット
|
20A
|
|
28
|
|
オプション5
|
10A
|
|
29
|
 |
フューエルポンプ
|
15A
|
|
30
|
|
左側ドアアンロック
|
10A
|
|
31
|
|
右側ドアアンロック
|
10A
|
|
32
|
―
|
―
|
―
|
|
33
|
―
|
―
|
―
|
|
34
|
―
|
―
|
―
|
|
35
|
―
|
―
|
―
|
|
36
|
|
―
|
(20A)
|
|
37
|
|
―
|
(15A)
|
|
38
|
―
|
―
|
―
|
|
39
|
|
右側ドアロック
|
10A
|
|
40
|
 |
運転席パワーシート
（REC / RR HI）✤
|
(20A)
|
|
41
|
 |
運転席パワーシート
（SLIDE / FR HI）✤
|
(20A)
|
|
42
|
|
―
|
(10A)
|
|
43
|
|
エアコン
|
10A
|
|
44
|
|
デイタイムランニングライト
|
10A
|
|
45
|
|
ACC
|
10A
|
|
46
|
|
ACCキーロック
|
10A
|
|
47
|
|
左側ドアロック
|
10A
|
|
48
|
 |
シートヒーター
|
20A
|
|
49
|
|
助手席パワーシート
（REC）✤
|
(20A)
|
|
50
|
 |
―
|
(10A)
|
|
51
|
|
―
|
(10A)
|
|
52
|
|
―
|
(20A)
|
|
53
|
|
助手席パワーシート
（SLIDE）✤
|
(20A)
|
|
54
|
|
オプション1 /
フューエルリッド |
10A
|
|
55
|
|
オーディオアンプ✤
|
(30A)
|
|
56
|
|
―
|
(30A)
|
サブヒューズボックス
|
表示
|
装備
|
容量
|
|
|---|---|---|---|
|
A
|
|
バックアップ2 メイン
|
(10A)
|
|
B
|
|
オーディオサブVST
|
(7.5A)
|
|
C
|
|
VST ACC
|
(10A)
|
|
D
|
|
リレー1
|
(10A)
|
|
E
|
|
オーディオVSTメイン
|
(15A)
|
|
F
|
|
EOP
|
(20A)
|
|
G
|
―
|
―
|
―
|
|
H
|
|
リレー2
|
(10A)
|
✤：タイプやオプションなどにより、装備が異なります。
ヒューズの点検と交換
-
- パワーモードをOFFモードにし、ヘッドライトとすべてのアクセサリーをOFFにする。

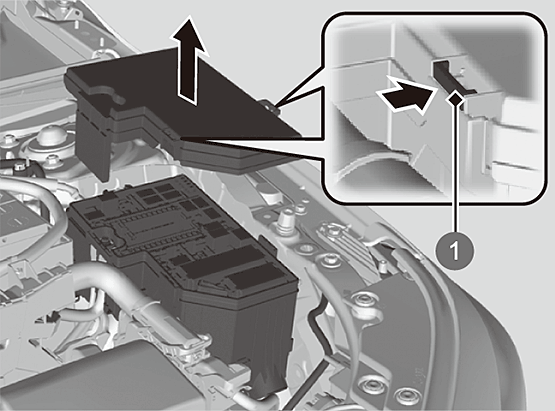

- エンジンルーム内のヒューズボックスのフタを取り外す。

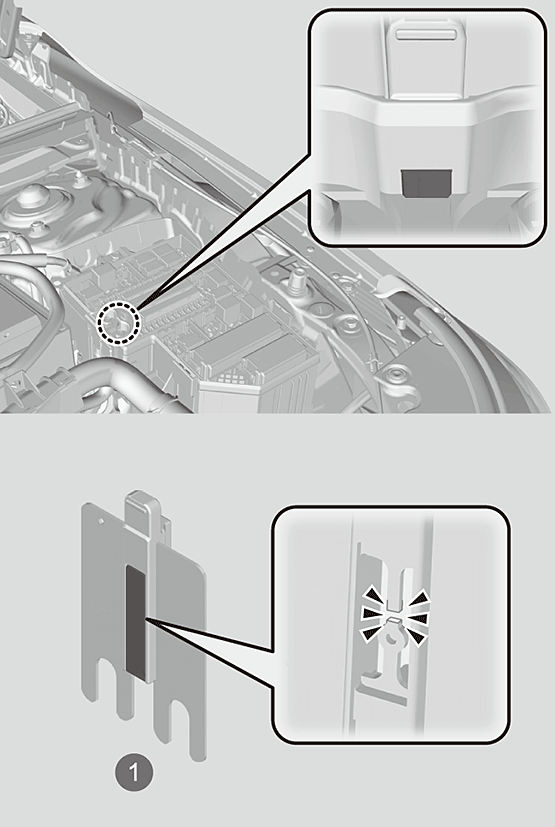

- 図の位置からメインヒューズを点検する。
- ヒューズが切れている場合は、Honda販売店に修理を依頼してください。
-
aメインヒューズ
-

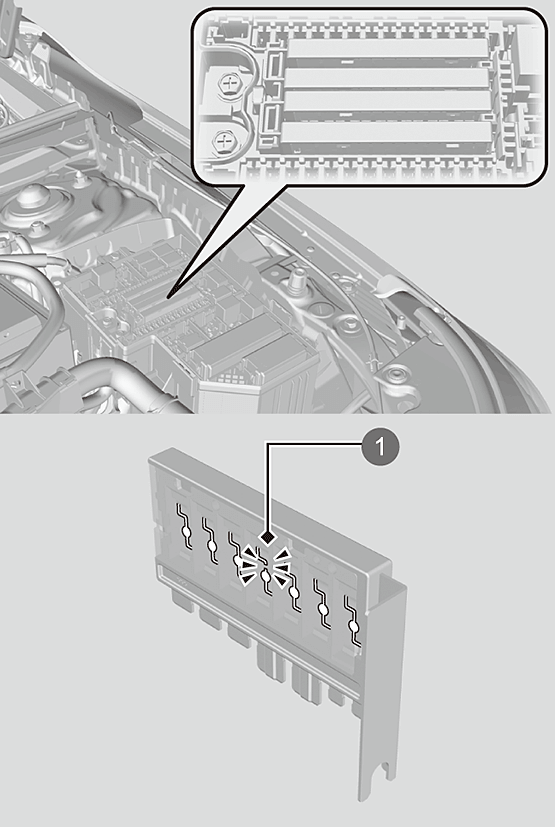

- メインヒューズ以外の大きいヒューズを点検する。
- ヒューズが切れている場合は、Honda販売店に修理を依頼してください。
- メインヒューズ以外の大きいヒューズを点検する。
-
a切れているヒューズ
-
- エンジンルーム内と、室内の小さいヒューズを点検する。
- 切れているヒューズがあったら、ヒューズプラーで引き抜き、新しいものと交換してください。
- エンジンルーム内と、室内の小さいヒューズを点検する。
-

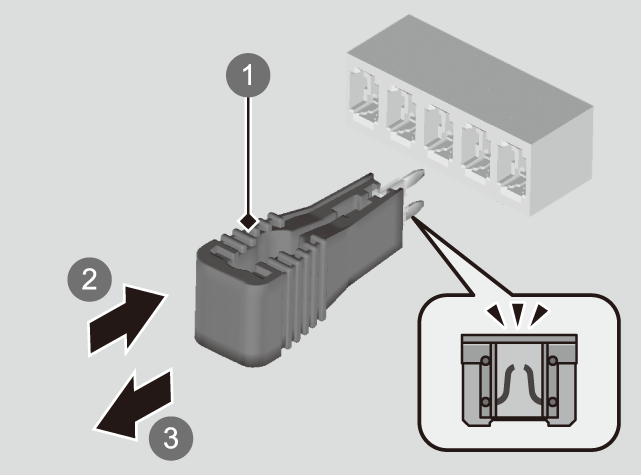

aヒューズプラーb取り付けるc外す
- さらに詳しく
-
アドバイス
規定容量より大きいヒューズに交換すると、電気系統を損傷する危険性が高くなります。交換したあと、すぐにヒューズが切れるような場合は、Honda販売店で点検を受けてください。
ヒューズは同じ規定容量のヒューズと交換してください。エンジンルーム内のヒューズボックスには、フタの裏にヒューズプラーがついています。ヒューズプラーは、切れている小さいヒューズを引き抜くときに使います。
