ヒューズの設置場所

電気装置が作動しない場合、パワーモードをOFFモードにして、ヒューズが切れていないか確認します。ヒューズは、エンジンルームと室内のヒューズボックスに入っています。

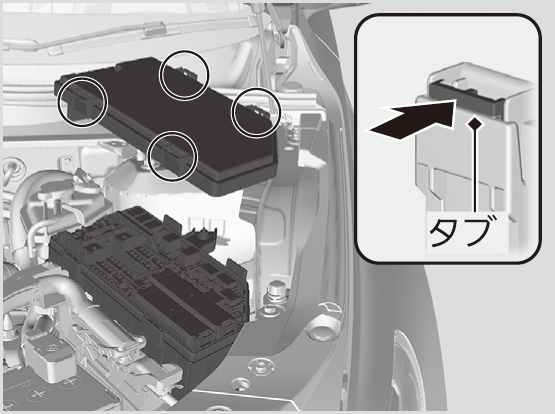

エンジンルーム内のヒューズボックス

エンジンルーム内の助手席側に付いている12Vバッテリーの隣にあります。タブを押して開けてください。
さらに詳しく
ヒューズボックスのフタに、ヒューズの場所が表示してあります。
ヒューズ番号とフタの表示で、該当するヒューズの位置を確認してください。

各ヒューズの装備と容量

容量に（　）がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。

表示
装備
容量
1
バッテリーメイン
150A
2
―
―
(70A)
EPS
70A
―
―
(30A)
ヒューズボックスメイン2
60A
ESB
40A
ABS/VSA FSR
40A
P-ACT
(30A)
イグニッションメイン1
30A
3
リヤデフロスター
40A
ヒューズボックスメイン1
60A
―
―
(30A)
ヒーターモーター
40A
―
(40A)
―
―
(30A)
―
―
(30A)
―
―
(30A)
4
―
―
(30A)
ヒューズボックスオプション2
(70A)
―
(40A)
ヒューズボックスオプション1
60A
5
RFC
40A
―
―
(30A)
R/M 2
30A
ABS/VSAモーター
40A
イグニッションメイン2
30A
エンジンEWP
30A
6
R/M 1
30A
7
―
―
―
8
ワイパーモーター
30A
9
制動灯
10A
10
EVTC
20A
11
PCU EWP
15A
12
RFC コイル
10A
13
IGP
15A
14
イグニッションホールド1
10A
15
バックアップ（FI ECU）
10A
16
バッテリーセンサー
7.5A
17
ドライブバイワイヤー
15A
18
イグニッションコイル
15A
19
非常点滅表示灯
15A
20
―
―
―
21
P-DRV
(7.5A)
22
―
(10A)
23
―
(20A)
24
オーディオ
15A
25
リヤシートヒーター
(20A)
26
―
―
―
27
バックアップ
10A
28
ホーン
10A
29
フォグライト
(10A)
30
シャッターグリル
(10A)
31
―
―
―
32
ウォッシャー
15A
33
―
―
―
34
アクティブ
コーナリングライト
(10A)
35
オーディオ(SUB)
(7.5A)
36
IGPS (LAF)
7.5A
37
IG1 E-PARKING
(7.5A)
38
IGP IPU
10A
39
IGP TCU
10A
40
フューエルポンプ
20A
41
ABS/VSA
7.5A
42
ACG
10A
43
IG1 RFC
7.5A
44
IG1 Monitor
7.5A
45
―
―
―

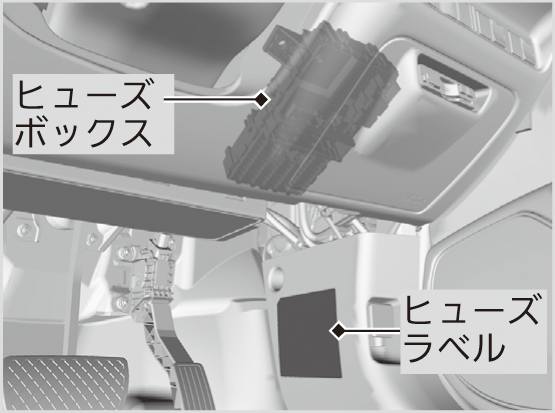

室内のヒューズボックス

ハンドル右側のインストルメントパネルの奥にあります。
  • 下から確認できます。
さらに詳しく
ヒューズボックス下のサイドパネルに貼ってあるラベルに、ヒューズの場所が表示してあります。
ヒューズ番号とラベルの番号で、該当するヒューズの位置を確認してください。

各ヒューズの装備と容量

容量に（　）がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。

表示
装備
容量
1
―
―
―
2
左側ドアアンロック
10A
3
右側ドアアンロック
10A
4
ACC
10A
5
ACCキーロック
7.5A
6
SRSエアバッグ
システム
10A
7
―
―
―
8
イグニッションホールド2
10A
9
Hondaスマートキーシステム
10A
10
―
―
―
11
左側ドアロック
10A
12
―
―
―
13
右側ドアロック
10A
14
IG2 OPTION
10A
15
デイタイム
ランニングライト
10A
16
―
―
―
17
サンルーフ
20A
18
―
―
―
19
―
―
―
20
シフトバイワイヤー
(10A)
21
―
―
―
22
―
―
―
23
―
―
―
24
―
(20A)
25
―
―
―
26
―
―
―
27
―
―
―
28
―
―
―
29
―
―
―
30
―
―
―
31
―
―
―
32
イグニッションホールド3
15A
33
運転席パワーシート
（前後スライド）
20A
34
助手席パワーシート
（前後スライド）
20A
35
IG1 OPTION2
10A
36
メーター
10A
37
IG1 OPTION1
10A
38
運転席パワーシート
（リクライニング）
20A
39
助手席パワーシート
（リクライニング）
20A
40
運転席ランバー
サポート
10A
41
―
―
―
42
AVS
(20A)
43
+B OPTION
10A
44
アダプティブ
ダンパーシステム
(20A)
45
―
(7.5A)
46
SRSエアバッグ
システム
10A
47
―
―
―
48
ヘッドアップ
ディスプレイ
10A
49
ドアロック
20A
50
アクセサリー
ソケット
20A
51
後席右側
パワーウィンドー
20A
52
後席左側
パワーウィンドー
20A
53
助手席
パワーウィンドー
20A
54
運転席
パワーウィンドー
20A
55
―
―
―

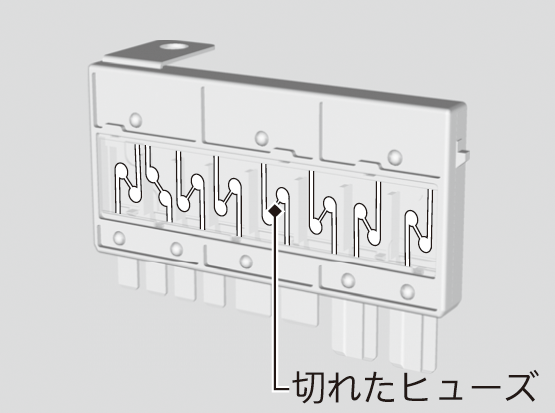

ヒューズの点検と交換

  1. パワーモードをOFFモードにし、ヘッドライトとすべてのアクセサリーをOFFにする。
  2. エンジンルーム内のヒューズボックスのフタを取り外す。
  3. エンジンルーム内の大きいヒューズを点検する。
    • 切れているヒューズがあったら、プラスドライバーでネジを外し、新しいものと交換してください。
  1. エンジンルーム内と、室内の小さいヒューズを点検する。
    • 切れているヒューズがあったら、ヒューズプラーで引き抜き、新しいものと交換してください。
さらに詳しく

アドバイス

規定容量より大きいヒューズに交換すると、電気系統を損傷する危険性が高くなります。
交換したあと、すぐにヒューズが切れるような場合は、Honda販売店で点検を受けてください。


ヒューズは同じ規定容量のヒューズと交換してください。

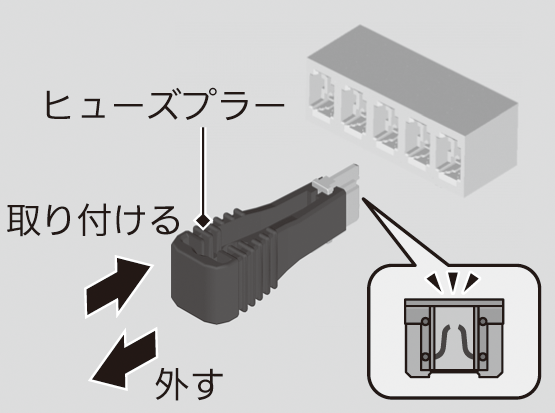

エンジンルーム内のヒューズボックスには、ヒューズプラーがついています。
ヒューズプラーは、切れている小さいヒューズを引き抜くときに使います。
