DIYならではの新発想!
便利な食材置き場付き
クーラーボックススタンド
更新日:2019.08.28

ありそうでなかった、食材置き場として使える小棚付きクーラーボックススタンドの作り方をご紹介します。木目の風合いと、個性的な曲線デザインで見た目もオシャレ。小棚を取り外せば、ロースタイルのミニテーブルとしても使えます。図面のPDFも公開していますので、興味がある方はぜひ作ってみてください!
How to make -作り方-
材料

※寸法表記:W(幅)、H(高さ)、D(奥行き)、t(厚み)
- 【木材:針葉樹合板】
-
- A. W450 × D430 × t12mm / 2枚(脚板)
- B. W750 × D450 × t12mm / 1枚(天板)
- C. W750 × D211 × t12mm / 1枚(開き止め板)
- D. W310 × D150 × t12mm / 2枚(小棚受け板)
- E. W700 × D100 × t12mm / 1枚(小棚板)
- F. φ30 × t12mm / 2枚(小棚外れ止め軸)
- G. 30 × 45(楕円)× t12mm / 2枚

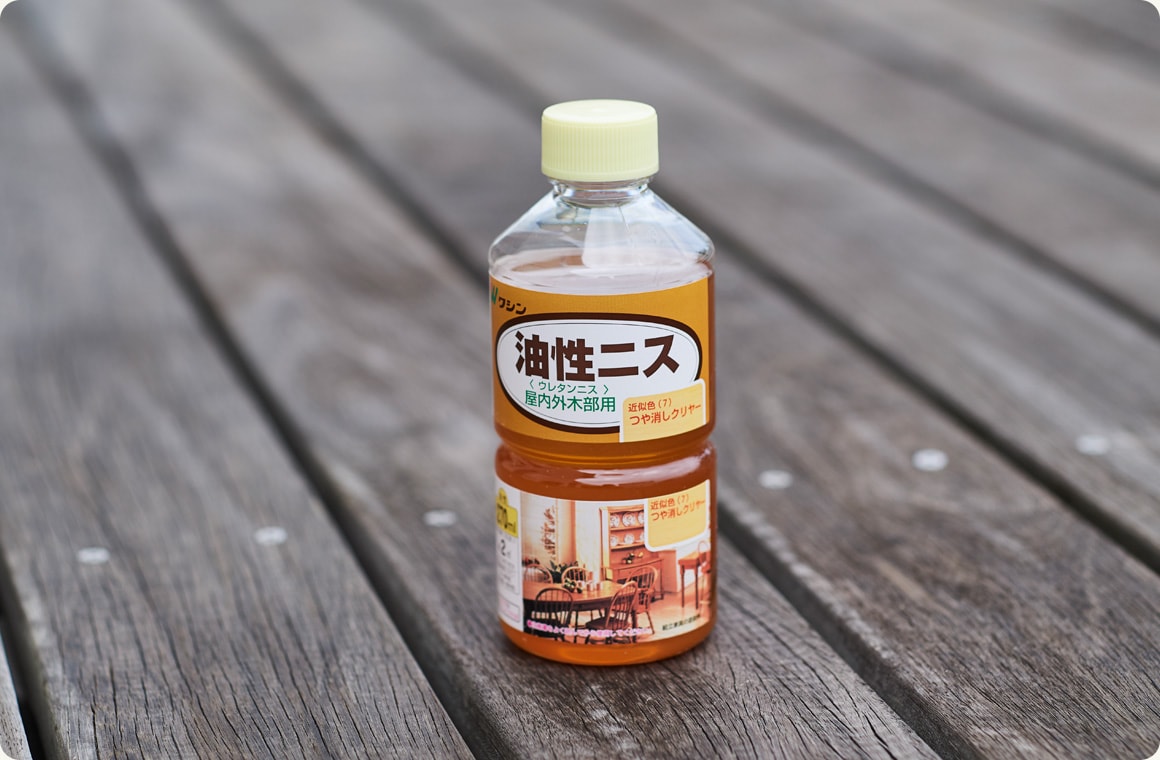

【塗料】

-
- ・油性ニス(つや消しクリヤー)

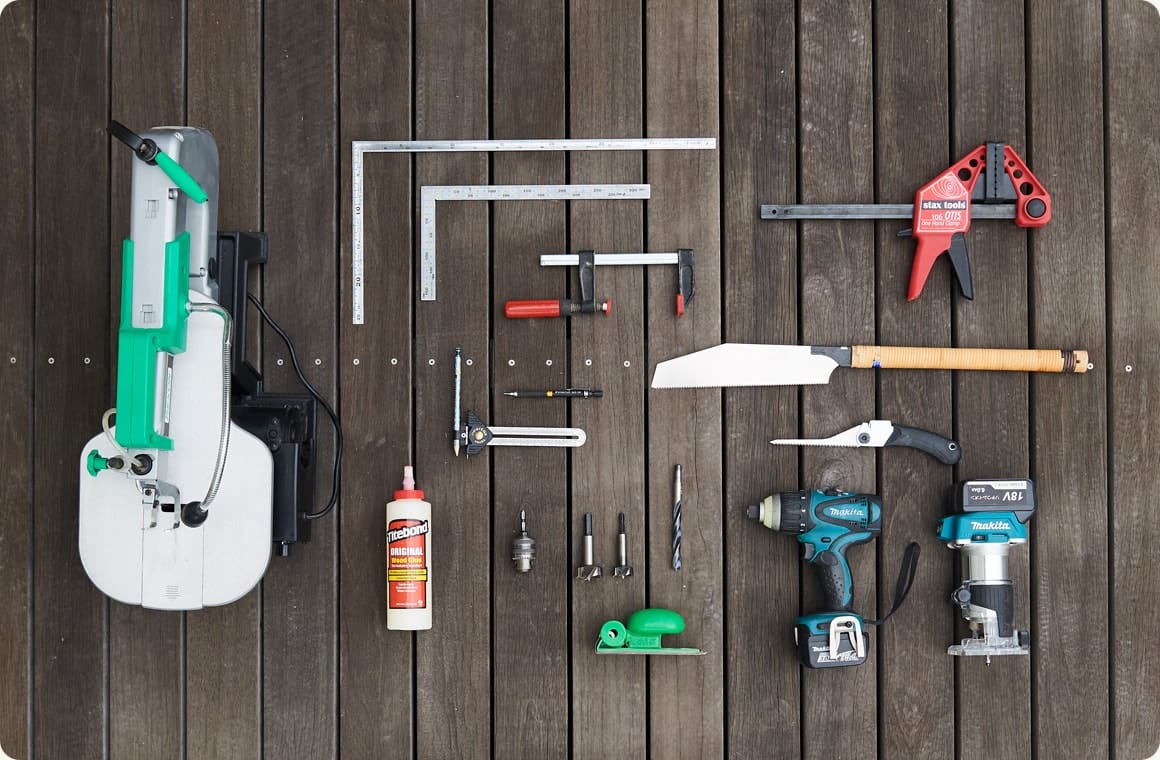

工具

-
- ・差金
- ・F型クランプ
- ・クランプ
- ・筆記具
- ・コンパス
- ・ノコギリ
- ・引き回しノコギリ
- ・充電ドライバー
- ・トリマー
- ・フォスナービット(φ30mm、φ40mm)
- ・木工用ドリル(φ12mm)
- ・ドリルチャック
- ・紙ヤスリ
- ・木工用ボンド
- ・糸鋸盤(ジグソーでも可)
図面
作り方
1.板に製図をする

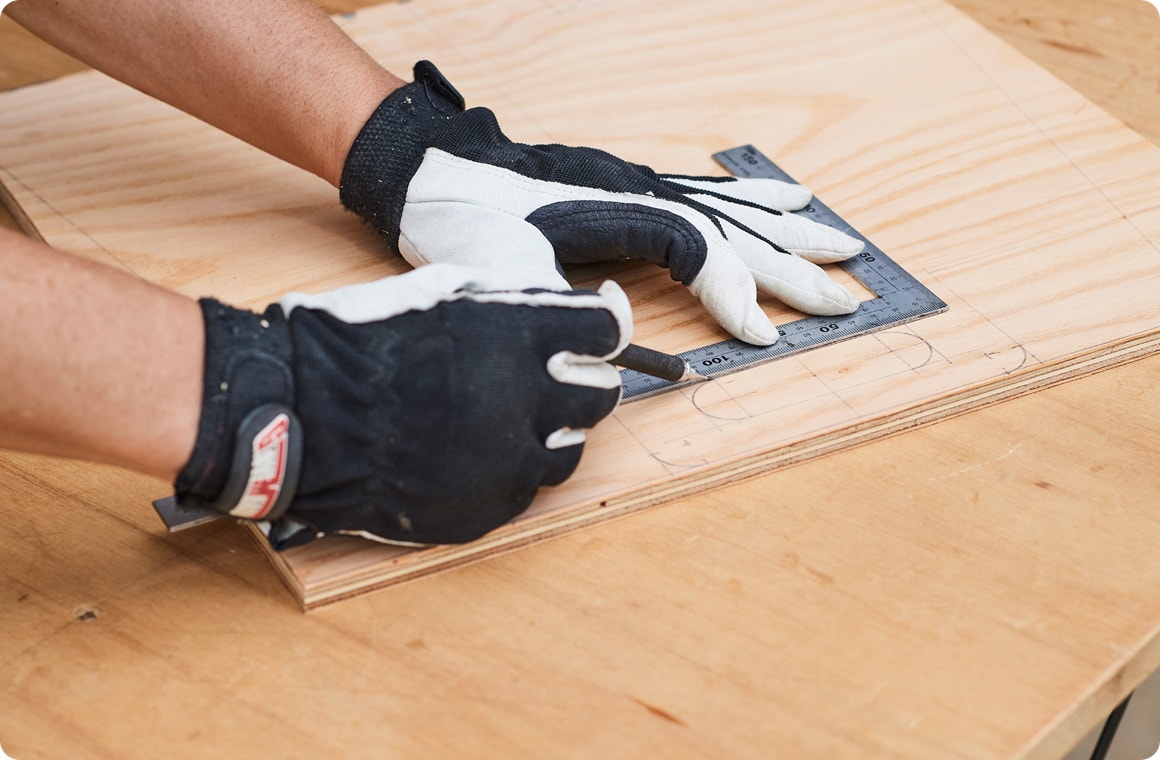

筆記具でA、B、C、D、Eに切り出し線を描く。
2.穴を開け、くり抜き部分のカット

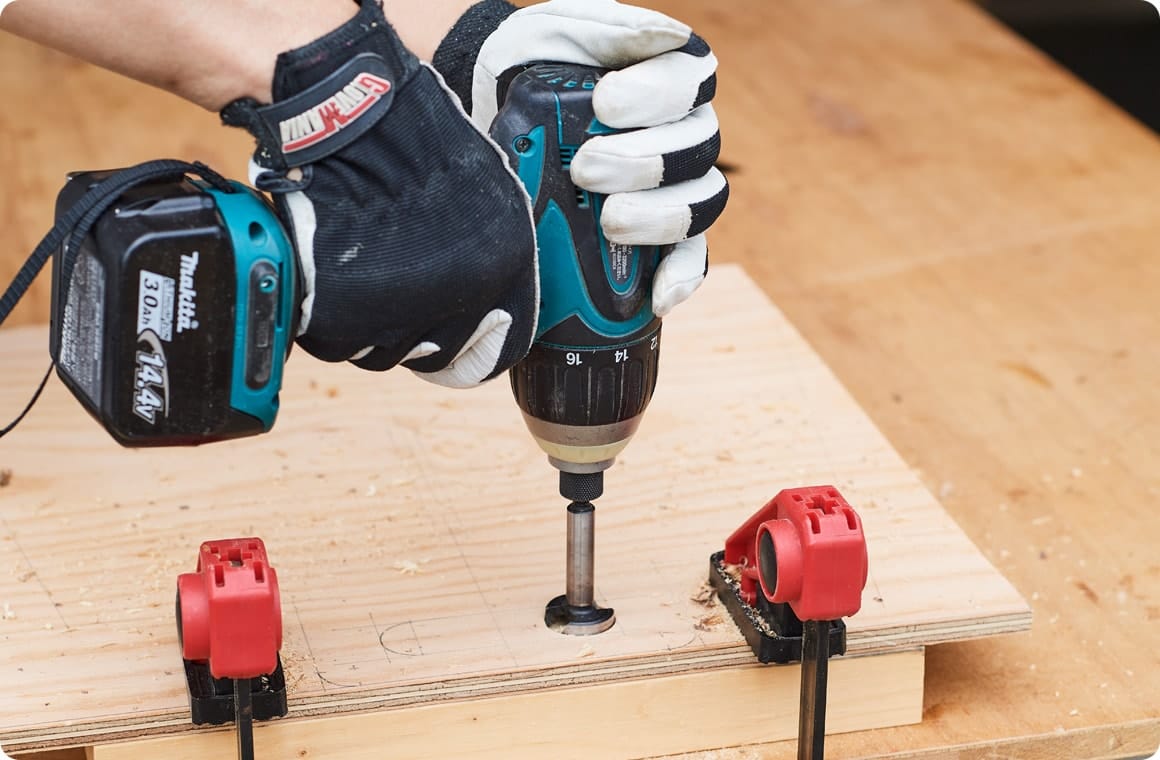

Aの脚板の取っ手になる部分に、φ30mmのフォスナービットで左右2カ所の穴を開ける。中央部はφ12mmの木工用ドリルで、下部はφ40mmのフォスナービットで同様の作業をする。
※穴開け作業時は、しっかりとクランプで固定をし、カットする板の下に端材をかませること。次いでスピーディーにビットやドリルで貫通させれば、合板が剥がれる予防となる。

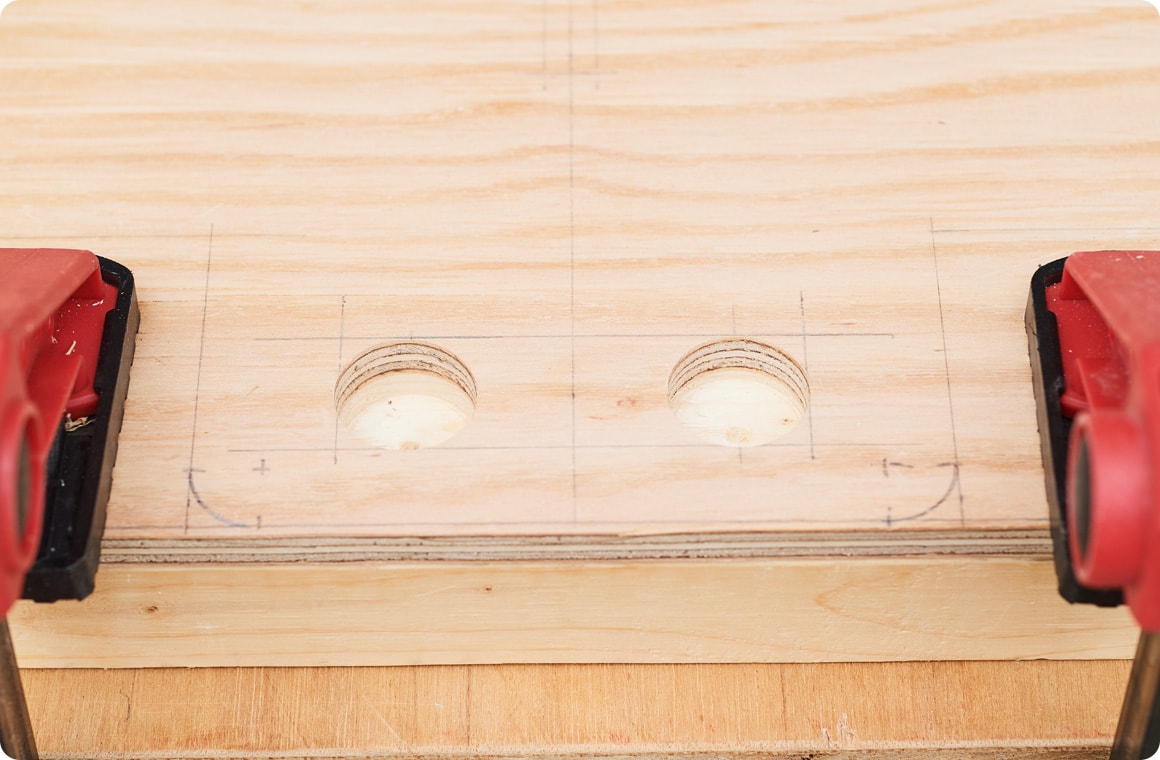

くり抜き部分の作業は、まず写真のようにくり抜く部分の左右の両端2カ所に穴を開ける。こうすることで、穴から穴へ、2つの線上を切るだけでくり抜けるようになる。
Bの天板、Eの小棚も、くり抜き部分にそれぞれφ12mmの穴を開ける。

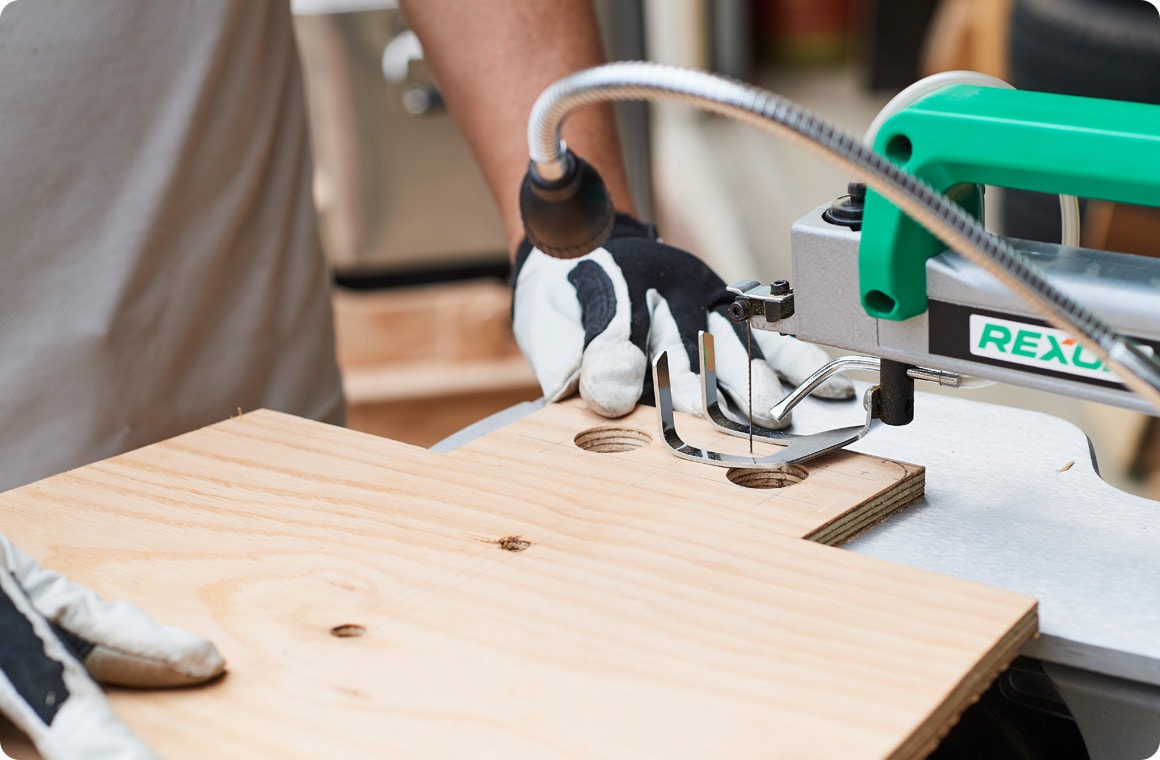

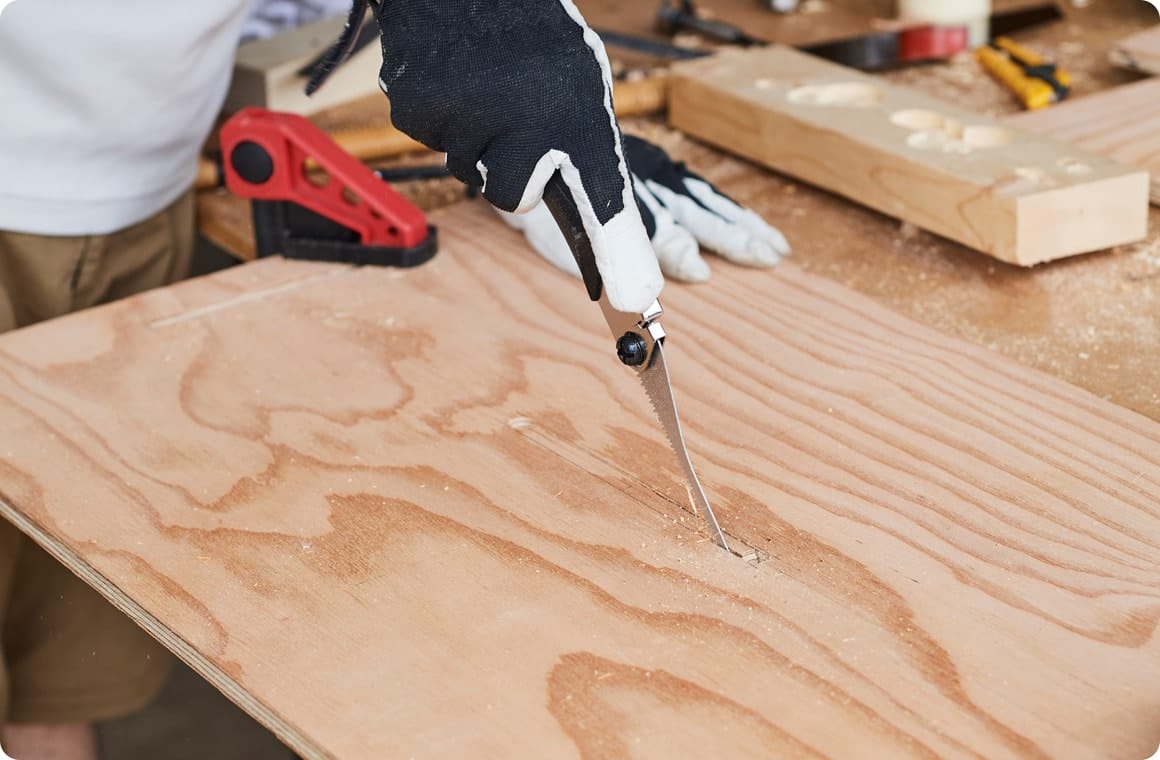

Aの脚板、Bの天板、Eの小棚それぞれ、くり抜き部分に開けた穴と穴の間を糸鋸盤でカットしてくり抜く。糸鋸盤の刃が届かない場所は、引き回しノコギリでカットする。
3.カットして角を取る

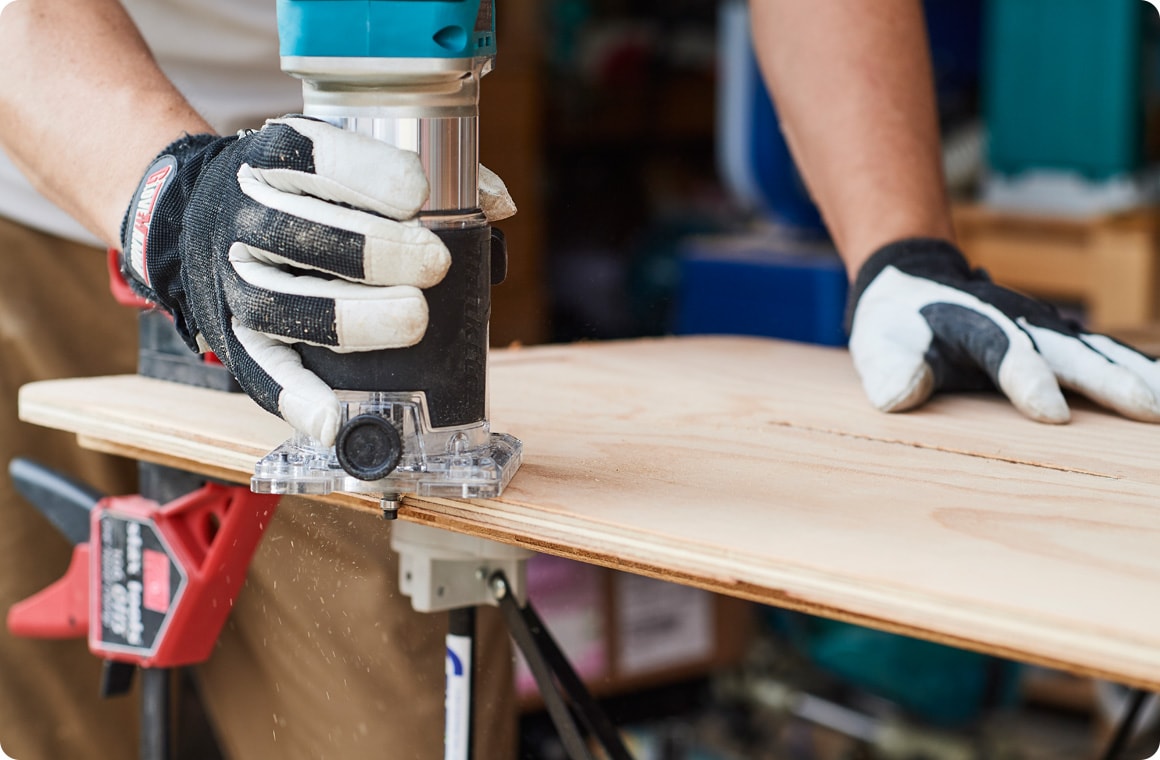

それぞれの板の外側をノコギリでカットし、トリマーで角を取る(ヤスリでも可)。
※トリマーの使用時は、木くずが飛散するため保護メガネの着用を。

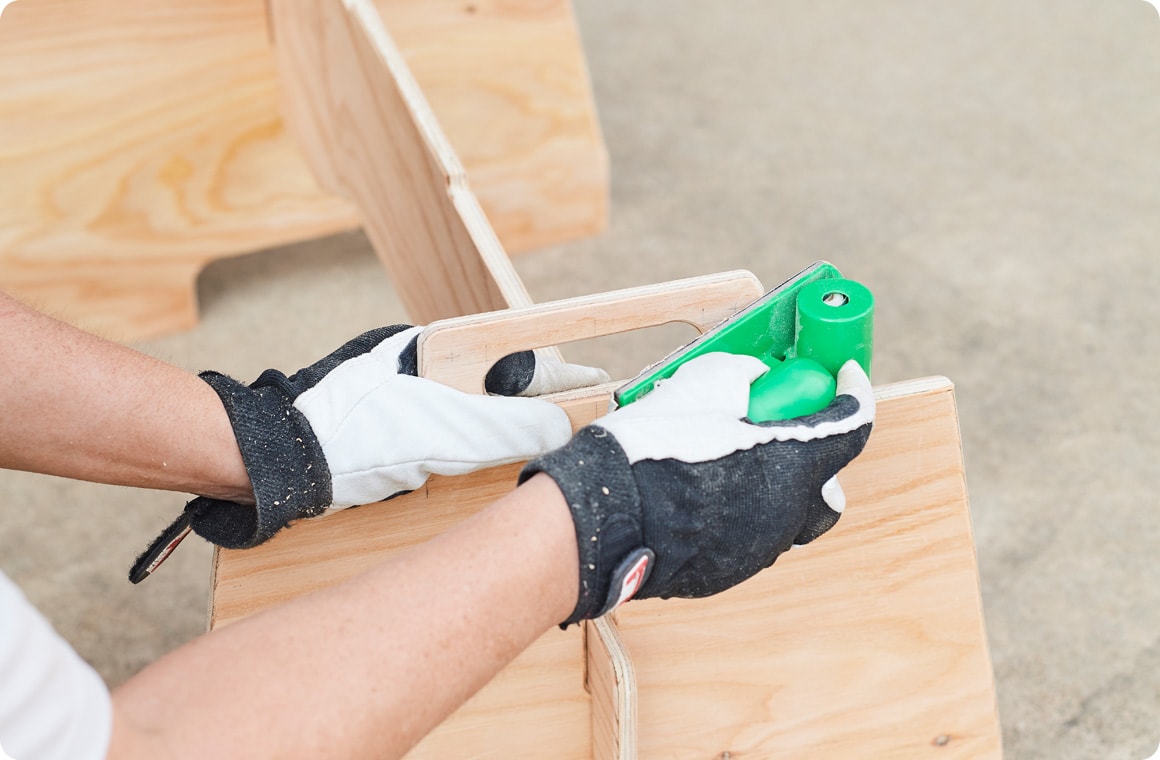

差し込みがうまくいくかどうか、A、B、Cを仮組みする。差し込みが引っかかる場合は、曲面部分をヤスリがけして微調整しながら、ジャストサイズを目指す。
※カットで誤差があまり出ないよう、図面ではくり抜き穴と差し込み部のサイズが同寸法になっている。
4.小棚の取り付け作業

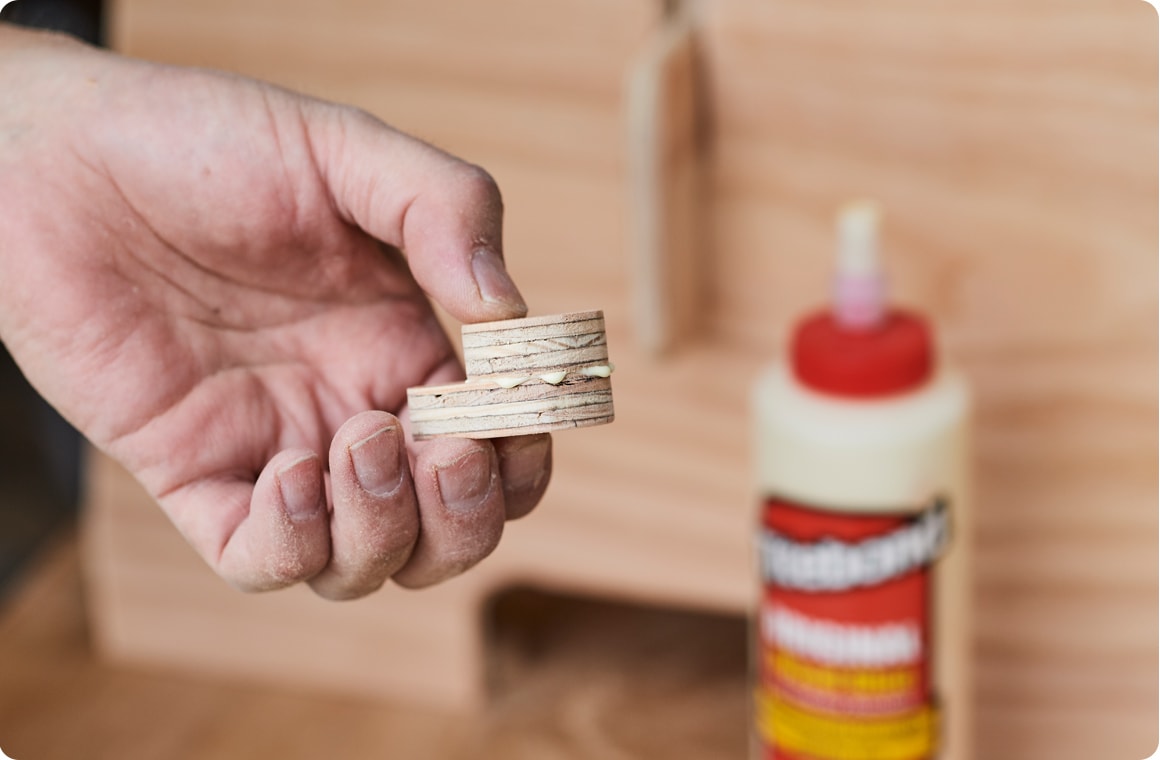

F、Gをボンドで固定。

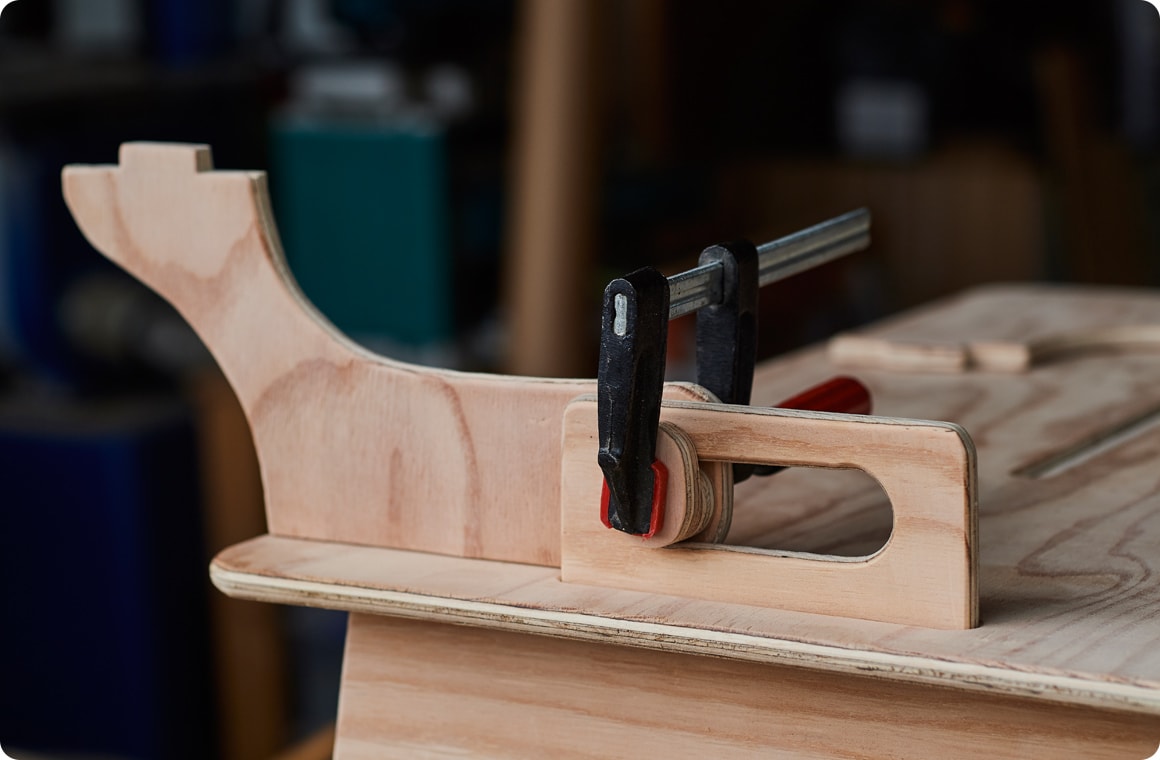

乾いたら、組んだA、B、Cに、Dの小棚受けを適正位置に配置して、Aの取っ手部分の穴の外側からF&G(Fにボンドをつけて)をDに固定。クランプでキープする。反対側も同様に行う。
乾いたらDの上部にEの小棚を差し込む(引っかかる場合はヤスリがけして微調整)。
5.塗装

組んだパーツを分解し、全ての木材に塗料を塗れば作業完了。
※塗装法は塗料の仕様に準じる。
- 監修: 友松すのこ
撮影協力: 赤城山オートキャンプ場
