倒立タイプ・フロントフォーク |
|
| ● |
CR125Rに新たに倒立タイプ・フロントフォークを採用。アウターチューブを専用で設定し、独自のセッティングとあいまって125に最適の性能を実現。 |
| ● |
低フリクション化を徹底追求し、一層スムーズな作動性を実現。(250/125) |
|
| 1. |
ガイド/スライドの両ブッシュに両端をテーパー状とするクラウニング加工を施すと同時に、ガイドブッシュ・ハウジング部もテーパー状とすることによって、スライドパイプのしなりにジャストフィットする形状としている。
|
| 2. |
ガイドブッシュに2本のオイル溝を設け、油膜保持力を向上。 |
フロント・サスペンション

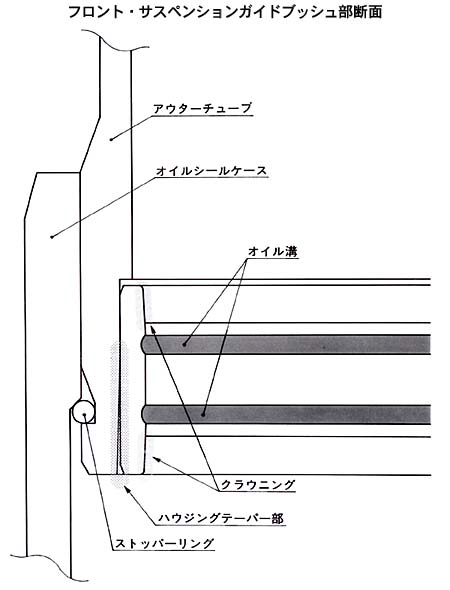

ガイドブッシュ部断面 |
 |
|
| 3. |
アクスルホルダーをR/L共、キャップ割り締めタイプとし、ネジリ剛性を高めると同時にフリクションも低減。 |
| 4. |
油膜保持力を向上させるため、添加剤を改良した＊クッションオイルを新開発。 |
| ＊ |
| 名称 | 「ホンダ ウルトラクッションオイル・スペシャル」 |
|
|
| ● |
新オイルロック機構を採用(250/125) |
|
| 1. |
オイルロック位置をボトムに近づけることによって、エアレーションの影響を低減。より安定したオイル・ロック効果を実現。 |
フロント・サスペンション

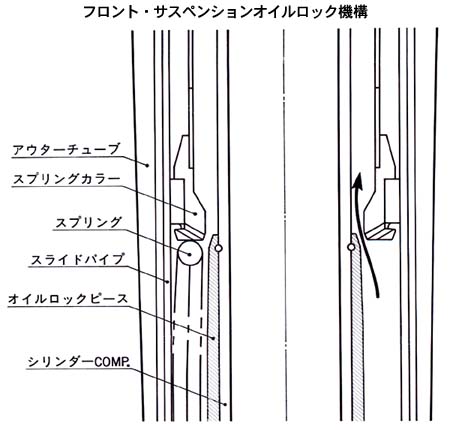

オイルロック機構 |
 |
|
| 2. |
シリンダーと新オイルロック・カラー間の流路絞り効果やバルブセッティングとあいまって、低速から高速まで、より優れた減衰力特性を実現。 |
| ＊ |
従来からの特徴である大径薄肉構造(スライドパイプ:φ45mm/t1.7mm)によって軽量・高強度を両立。さらに、シリンダーとスプリングの並列構造が可能となり、アクスル下の突き出し量を極小化。 |
| ＊ |
大型プロテクターの装備によって、フォークスライド部のプロテクション効果を高め、しかも、正立フォークと同じブレーキホース配管が可能となり、ホースがグランドヒットしにくいレイアウトが可能となり、同時に優れたエア抜き作業性も確保。 |
|
|
| |
| (2) |
ステアリングステムComp.(250/125) |
|
ステムは、大径中空のアルミ製を採用し、強度と軽量化を両立。サイズアップしたテーパーローラー・ベアリング(下側)も薄型の専用設計とし、軽量化に貢献。 |
| |
| (3) |
フロント・アクスル(250/125) |
|
バネ下重量軽減のため、中空フロント・アクスルを採用。 |
| |
| (4) |
ハイブリッド式スイングアーム(250) |
|
軽量で強度・精度に優れたハイブリッド式スイングアームは、鋳造のクロスボディ部を一新し、剛性バランスを改良すると同時に、軽量化をも実現。 |
| |
| (5) |
プロリンク・レシオ(250) |
|
プロリンクは、レシオ特性をより直線的でレシオ変化の大きい方向へ変更。スムーズなストローク感と、ライダーの体重差やコース状況の違いなどへの対応幅の大きい特性を得ている。 |
| |
| (6) |
リア・クッション(125) |
|
リア・クッションは、バンプ・ストップラバーの容量を2倍(対'89比)に設定し、セッティング改良と合わせ、ビギニングからフルボトムまでよりスムーズで腰のある作動特性を実現。 |
| |
|
| ＊ |
サブタンク一体式のアルミダンパーケース内面に硬質アルマイト処理を施し、クッション性能の経時変化を低減。(250/125) |
|
| |
| (7) |
リアホイールAssy.(250/125) |
|
| ● |
タイヤは、ショック吸収性/コーナリング時のグリップ性/重量に優れた18インチサイズを踏襲。'90では、パターン・構造を変更し、より幅広い路面コンディションに適合させている。 |
| ● |
リムの断面形状を変更し、強度を高めている。 |
| ＊ |
ドリブンスプロケットは、ワークスモトクロッサーと同じA7075-T6のアルミ材を採用し、優れた耐摩耗性を得ている。 |
|
| |
| (8) |

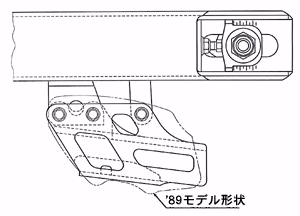

チェーンガイド(250/125) |
|
