安全性能 パッシブセーフティ


すれ違いを防止する衝撃吸収部材と、
衝撃を広い面で受け止める骨格による高効率衝撃吸収構造、
コンパティビリティ対応ボディ。

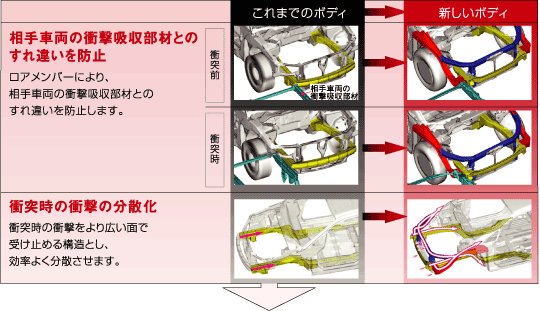

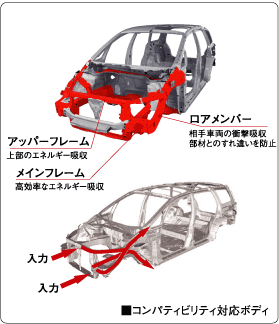

前方向からの衝撃に対し、アッパーフレームやロアメンバーによってエネルギーを分散・吸収し、さらにフロントピラーやフロアに拡散。ロアメンバーが相手車両の衝撃吸収部材とのすれ違いを防ぎ、アッパーフレームとともに衝撃をより広い面で受け止めることで、ショートノーズながら極めて高効率な衝突エネルギー吸収を実現し、キャビンへの負荷を大幅に低減。自己保護性能を向上するとともに相手車両への攻撃性も低減しています。オデッセイは、こうしたコンパティビリティ対応構造に加え、フロア骨格を荷重分散構造とすることで、より効果的にエネルギーを分散。さらに、ボディ骨格には高張力鋼板(ハイテン材)の採用を大幅に拡大するなど、全方位からの衝突に対してエネルギー吸収効率の高い構造を実現しています。 コンパティビリティ対応ボディ
■フロア骨格荷重分散構造図
フロア骨格荷重分散構造図

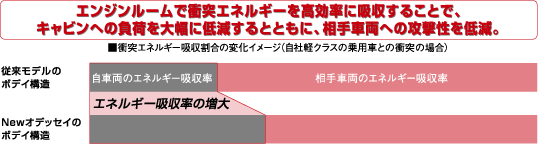

衝突エネルギー吸収割合の変化イメージ(自社軽クラスの乗用車との衝突の場合)

頭部や脚部に対する衝撃吸収構造を採用した、歩行者傷害軽減ボディ。

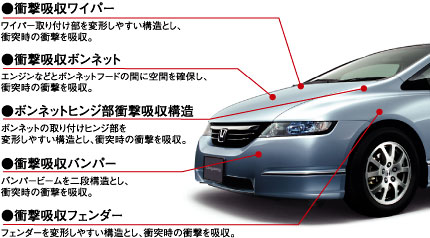

Hondaでは、万一の際の歩行者衝突時の傷害軽減を目指した、歩行者傷害軽減ボディの開発に取り組んでいます。生命に関わるダメージを最も受けやすい頭部はもちろんのこと、さらに脚部にも対応。ボンネット、ボンネットヒンジ、ワイパー取り付け部、フロントフェンダー、バンパーに衝撃吸収構造を採用しています。
頭部や脚部に対する衝撃吸収構造を採用した、歩行者傷害軽減ボディ。

側面衝突時の頭部への衝撃を緩和する、
サイドカーテンエアバッグシステム
(1〜3列目シート対応)。
(Lに標準装備/S、M、Absoluteにメーカーオプション)
側面衝突時に子供から大人までさまざまな体格の乗員の頭部や頚部を広範囲で保護し、特にピラーへの頭部衝突を防ぐ展開性能を実現したサイドカーテンエアバッグシステムを、オデッセイは3列すべてに対応させ設定しました。サイドウインドウのほぼ全面をカバーするエアバッグを瞬時に展開させるために低温ガス(全圧縮ガスタイプ)インフレーターを採用。極めて速い展開速度に加え、バッグの厚さの拡大も可能となり、衝突の衝撃をより効果的に吸収。頭部への傷害を大幅に軽減しています。また、衝撃センサーは各列左右と車体中央前後に設置し、側面衝突の形態に応じてサイドカーテンエアバッグシステムと1列目シート用i-サイドエアバッグシステムが最適なタイミングで作動するように制御しています。
サイドカーテンエアバッグシステム

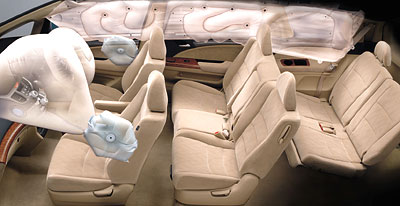

写真は機能説明のため、運転席用&助手席用i-SRSエアバッグ、1列目シート用i-サイドエアバッグ、サイドカーテンエアバッグともに展開した状態を再現し、合成したものです。

1列目シート用i-サイドエアバッグシステム
(助手席乗員姿勢検知機能付)(Lに標準装備/S、M、Absoluteにメーカーオプション)
車両の左右と中央部に側面衝突検知センサーを設置。より的確なタイミングで作動します。また、乗員姿勢検知センサーを助手席シートに内蔵。体格や姿勢を検知してエアバッグの展開を制御します。

運転席用&助手席用i-SRSエアバッグシステム
(全タイプに標準装備)
衝撃(G)を受けた状況を、より緻密に検知・判断する作動プログラムを設定。デュアルインフレーターを採用し、衝撃の大きさによって2つのインフレーターを同時に点火するか時間差を設けて点火するかを判断し、エアバッグの展開出力を2段階にコントロールします。

頭部衝撃保護インテリア
室内のルーフサイドや各ピラー内部を衝撃吸収構造とし、衝突時に乗員の頭部への衝撃を緩和します。

頚部衝撃緩和1列目シート
後方からの衝突時に頭部と体は別々な力を受けてしまうため、頚部への負担が大きくなってしまいます。そこで、衝突時に体を沈み込ませる特性をシートバックに持たせるとともに、ヘッドレストの取り付け位置や角度を最適化。頚部にかかる負担を低減しています。

1列目シート3点式ロードリミッター付プリテンショナー
ELRシートベルト+運転席ラッププリテンショナー
3点式ロードリミッター付プリテンショナーELRシートベルトを1列目シートに装備し、さらに運転席には、ショルダーベルト側プリテンショナーに加え腰ベルトの外側にラッププリテンショナーを採用。胸部とともに腰部の乗員拘束性能をさらに高めています。
■運転席シートベルト作動イメージ
運転席シートベルト作動イメージ
シートベルトリマインダー
シートベルト非着用時に、警告灯と警告音でシートベルト着用を促す、シートベルトリマインダーを運転席に採用しています。

その他、全タイプに備えた安全装備
● 2列目シート3点式ELR/ALR(チャイルドシート固定機構)シートベルト
 (中央座席は2点式マニュアル)
● 3列目シート3点式ELRシートベルト
● ISO FIX対応チャイルドシート固定専用バー(2列目左右席)+
  テザーアンカー(2列目左右席)
