Honda CIVIC CVCC
- 1973.12
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
|||||||||||

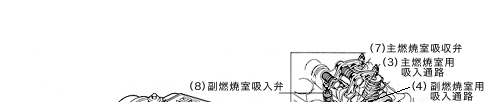

図に示す通り、主燃焼室(1)と小容積の副燃焼室(2)とがありそれぞれに稀薄混合気と濃混合気が通路(3)、(4)を通じて主気化器(5)、副気化器(6)から供給されます。 主燃焼室、副燃焼室にはそれぞれ、主吸入弁(7)と副吸入弁(8)が設けてあり、両者はクランク軸(9)と同期してカム(10)により開閉されます。 副燃焼室には点火栓が設けてあり、副燃焼室と主燃焼室とを連通する開口部があります。構造的に主要な関係にあるものは、次に示すものです。

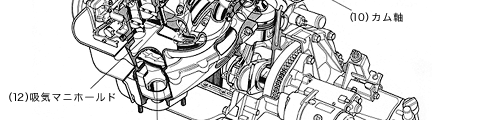

図にその一例として、排気マニホールド(11)、吸気マニホールド(12)が示されています。 |
|||||||||||
![]() |
![]() |
![]() |
![]() |
![]() |
||
![]() |
||
![]() |
||
![]() |
|
![]() ![]() ![]() ![]() ![]() ![]() ![]() |
![]() |
