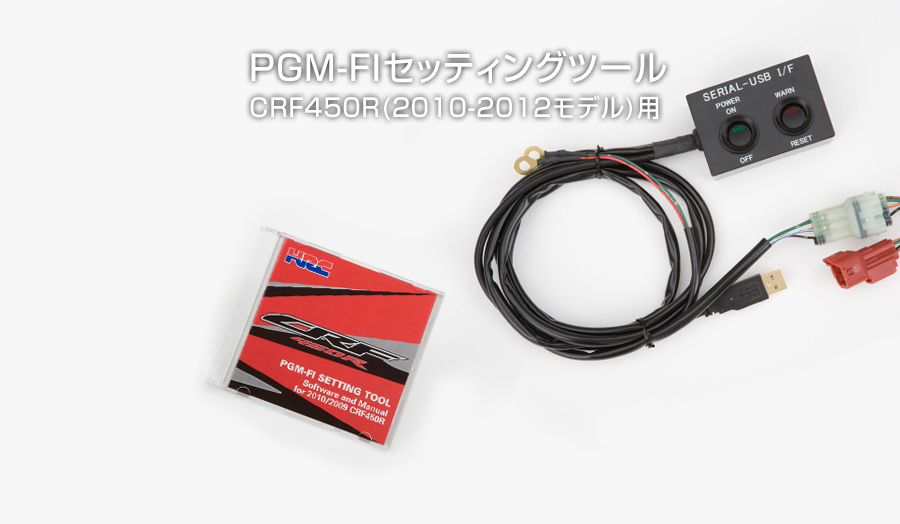

PGM-FIセッティングツール CRF450R(2010-2012モデル)用

商品内容

CRF450Rで採用しているPGM-FIは気温・気圧の変化に対応する自動補正機能を装備していますが、この「PGM-FIセッティングツール」を使用することで燃料噴射量・点火時期を任意に調整することができ、ライダーの細かい要望に合わせたセッティングが可能となります。セッティングを変更する場合は、CD-ROM内の専用アプリケーションをお手持ちのパソコンにインストールし、セッティング変更画面で任意の数値を入力します。さらにパソコンと車輌をシリアルUSBインターフェイスで接続し、変更したセッティングデータを車輌に反映させます。なお、シリアルUSBインターフェイスのマシンとの接続は車体右側のラジエータシュラウド裏のカプラーへの接続のみで、より容易な接続を可能としました。

CD-ROM
PGM-FIセッティングツール
USB
シリアル/USB インターフェースユニット

パーツリスト

品番 品名
38771-N1C-770（CRF450R用）
<画面上の年式選択で2009年モデル使用可>		 CD-ROM,PGM-FI/IGN
38880-N1C-770
（CRF250R/CRF450R共用）		 UNIT ASSY,SERIAL-USB I/F

※2009年モデル用のUNIT ASSY,SERIAL-USB I/F（38880-N1C-670）をお持ちの方は、サブハーネス<38882-N1C-770>の追加購入にて2010-2012年モデルに対応可能となります。

PGM-FI セッティング・サンプルMAP （2010-2012 モデル共用）

はじめてFIセッティングを変更するときのベースとして、実戦使用も可能な3つの代表的なサンプルMAPデータを用意しました。ダウンロードして、マシンセッティングにご活用下さい。

【サンプルMAPの内容説明】

◆＜10_45_1＞初心者/マディー仕様
・スムーズなパワー特性とトラクションを向上させたセッティング
点火時期を遅らせることでレスポンスがマイルドになります。特にスロットル低〜中開度、低〜中速域を中心にセッティングすることでマディーコンディションでのコントロール性が向上します。

◆＜10_45_2＞レスポンス仕様
・スロットル操作に対し、よりレスポンスをよくしたセッティング
点火時期を進める方向でレスポンスが向上します。このセッティングで点火時期を進めた領域と同じ領域を燃料マップで濃くする方向にするとレスポンスにトルク、パワー感が加わってきます。

◆＜10_45_3＞トルク仕様
・低中速域のトルク感を増し、車を押し出す感じを高めたセッティング
燃料マップを低速〜中速にかけて濃くすることでトルク感を出し、その領域の点火時期を進めることでレスポンスの両立を図っています。

サンプルMAP ダウンロード (約2KB ZIP) サンプルMAP 保存方法 (約197KB PDF) サンプルMAP コメント (約38KB PDF)

CRF PGM-FI SETTING TOOL 互換性リスト

  2010年部品 2009年部品
CD-ROM I/F CD-ROM I/F
所有マシン（CRF450R） 2010　CRF450R用
CD-ROM
38771-N1C-770
（年式選択画面有）		 2010年式　I/F
38880-N1C-770		 2009　CRF450R用
CD-ROM
38771-N1C-670		 2009年式　I/F
38880-N1C-670
2009年式
モデル		 ○
年式(09)選択		 ○
09年式ｻﾌﾞﾊｰﾈｽ
（38882-N1C-670）
に交換で使用可		 ○ ○
2010-2012年式
モデル		 ○
年式(10)選択		 ○ × ○
10年式サブハーネス（38882-N1C-770）
に交換で使用可

2010年部品はそのまま2011年モデルに使用できます。

動作環境

  • IBM AT互換マシン
  • OS:Windows 2000/XP/Vista MacOS（ただしMacOSX Ver10.5.6以上、BootCamp Ver2.1以上の環境で動作しているWindows XP/Vista）
  • CPU:Pentium 200MHz以上(推奨)
  • メインメモリ: 32MB以上(推奨)
  • 表示能力: 1.024×768以上の解像度、256色以上の発色能力(推奨)
  • CD-ROM: ドライブを有していること(製品はCD-Rで提供)
  • シリアルポート: USBポートを有していること(ECUとの通信に使用)
  • セッティング時に12Vの外部電源が必要です。
発売中

お問い合わせ･ご注文は

Honda二輪正規取扱店
HRCサービスショップ

※仕様については予告なく変更する場合があります。

  • HRC製品はレース専用ですので、一般公道での走行は出来ません。
  • 本仕様、価格は改良のため予告なく変更することがあります。
  • HRC製品は競技用として製作されたもので、一般量産車と異なり保証の対象になりません。
  • 機種に関するお問い合わせは、HRCサービスショップへどうぞ。
  • 車両本体とキットパーツは別売りです。
