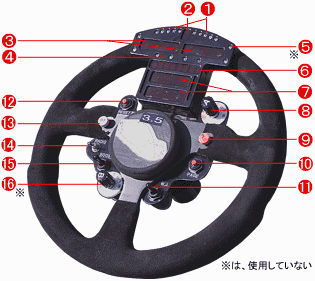

１ |
最上部に左右５個ずつあるダイオード
|
|
| エンジン回転数表示：回転が上がっていくに従って、左から右へ点灯する数が増えて行き、シフト・アップのタイミングが近づいて来るのを目視できる
|
| ２ |
最上段・真中の四角いウィンドウ（丸い左右５個のランプの間）
|
| ギヤ表示（ニュートラル--１--２--３--４--５--６速とリバース）を表示
|
| ３ |
その下、左右の横長のディスプレイ
|
向って左側：速度表示（ＭＰＨ）
右側：ラップ・タイム表示
|
| ４ |
左右同じ大きさの細長いディスプレイの真下にある４つの丸いランプ
|
| 各種ウォーニング：オイル・プレッシャー異常、ピット・レーン・スピード制御作動中などを知らせる
|
| ６ |
さらに下、横長の窓
|
| スピード・メーター（単位＝ＭＰＨ）
|
| ７ |
Ｔ字型のディスプレイ・パネル最下段：ふたつ上下に同じサイズであるウィンドウ
|
上段：フューエル・ミクスチャー：数字が小さくなるとリーン
下段：燃料の残量(単位＝ＵＳガロン）
|
| ８ |
右の黒いダイヤル＝Ａと書いてある
|
| フューエル・ミクスチャー調整：数字が小さくなるとリーン
|
| ９ |
同じく右側のボタン：ＰＬＣ
|
| ピット・レーン・スピード・リミッター：押している間だけ、あらかじめセットしたスピード以上に車速が上がらないようになる。コースによって、その設定スピードは異なる
|
| 10 |
その下、赤いボタン：ＰＡＧＥ
|
| ディスプレイをいろいろ変えられる。ウォームアップ用、レース用などがある
|
| 11 |
さらに下：Ｗ．Ｊ.
|
| オーバルで使う”ウェイト・ジャッカー”の操作ボタン：４輪にかかる重量配分を変更できるのが”ウェイト・ジャッカー”。搭載燃料の変化に対応してハンドリングを調整する。路面状況の変化によってハンドリングが変わった時にも、これを使って調整が可能
|
| 12 |
向って左側一番上のボタン：ＲＥＳＥＴ
|
| ピット・インしたら、燃料の数字をリセットする
|
| 13 |
その下の白いボタン：ＯＴ
|
| オーバーテイクボタンを押している間、パワーが最も出るエンジン・セッティングになるので、追い越しをかける時に使う
|
| 14 |
その下：ＲＡＤＩＯ
|
| 無線用スイッチ：ピットと交信したい時、下に押すとオンで、ドライバーの声がピットに伝わる
|
| 15 |
その下、少し大きめの黒いスイッチ：ＢＯＯＳＴ
|
| 上下両方に押すことができ、ブースト圧を上下させられる。ＣＡＲＴが装着を義務づけているポップオフ・バルブが開いてしまうギリギリのところにブースト圧を持って行くよう調整する
|
| 17 |
左側一番下：Ｂ
|
| 使用していない
|
| なお、現在はステアリングの裏にはスイッチ類は装備されていない
|
