ヒューズの設置場所
電気装置が作動しない場合、パワーモードをOFFモードにして、ヒューズが切れていないか確認します。ヒューズは、5つのヒューズボックスに入っています。

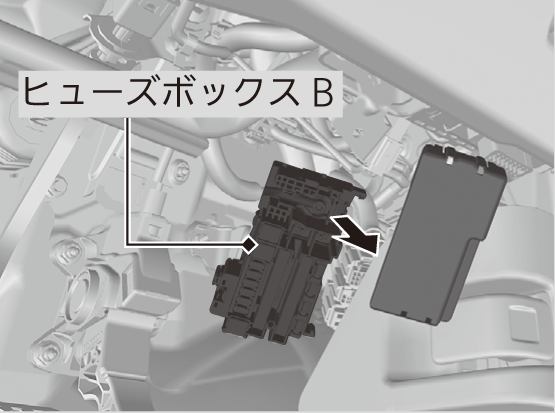

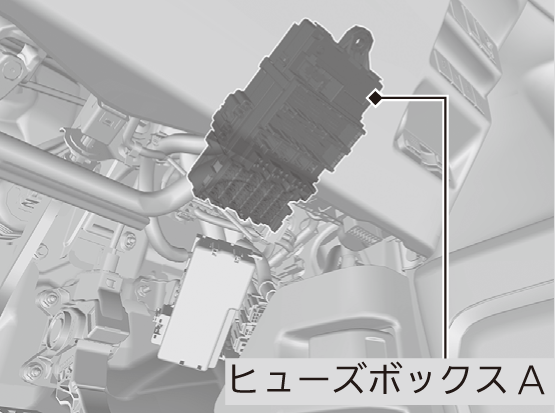

エンジンルーム内のヒューズボックス
- さらに詳しく
-

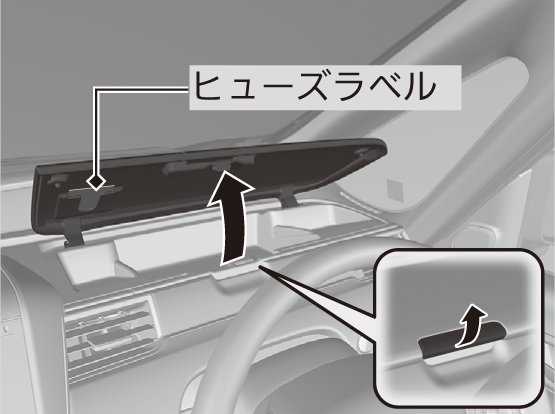

運転席アッパーボックス内に収納されたラベルに、ヒューズの場所が表示してあります。ヒューズ番号とラベルの表示で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
ヘッドライトロービーム
(メイン) |
20A
|
|
2
|
DCT
|
20A
|
|
3
|
非常点滅表示灯
|
10A
|
|
4
|
ドライブバイワイヤー
|
15A
|
|
5
|
ワイパー
|
30A
|
|
6
|
制動灯
|
7.5A
|
|
7
|
PGM-FI
|
15A
|
|
8
|
イグニッションコイル
|
15A
|
|
9
|
DCT
|
20A
|
|
10
|
ウォーターポンプ
|
30A
|
|
11
|
DCT
|
30A
|
|
12
|
冷却ファン
|
30A
|
|
13
|
スターターマグネチック
スイッチ |
30A
|
|
14
|
―
|
―
|
―
|
15
|
バッテリーセンサー
|
7.5A
|
|
16
|
―
|
―
|
―
|
17
|
ヒーテッドドアミラー
|
(10A)
|
|
18
|
ホーン
|
10A
|
|
19
|
フロントデフロスター
|
(10A)
|
|
20
|
―
|
―
|
―
|
21
|
バックアップ(メイン)
|
15A
|
|
22
|
室内灯
|
7.5A
|
|
23
|
サブファン
|
30A
|
|
24
|
―
|
―
|
―
|
25
|
START DIAG
|
7.5A
|
|
26
|
―
|
―
|
―
|
27
|
―
|
―
|
―
|
28
|
―
|
―
|
―
|
29
|
バックアップ
|
10A
|
|
30
|
LAFセンサー
|
10A
|
|
31
|
PGM-FI(サブ)
|
7.5A
|
|
32
|
左側ヘッドライト
ロービーム |
10A
|
|
33
|
右側ヘッドライト
ロービーム |
10A
|
室内運転席側のヒューズボックス
- さらに詳しく
-
運転席アッパーボックス内に収納されたラベルに、ヒューズの場所が表示してあります。ヒューズ番号とラベルの表示で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
ドアロック
|
20A
|
|
2
|
―
|
―
|
―
|
3
|
Hondaスマートキーシステム
|
10A
|
|
4
|
左側ドアアンロック
|
10A
|
|
5
|
右側ドアアンロック
|
15A
|
|
6
|
―
|
―
|
―
|
7
|
―
|
―
|
―
|
8
|
運転席
パワーウィンドー |
20A
|
|
9
|
助手席
パワーウィンドー |
20A
|
|
10
|
後席左側
パワーウィンドー |
15A
|
|
11
|
後席右側
パワーウィンドー |
15A
|
|
12
|
左側ドアロック
|
10A
|
|
13
|
右側ドアロック
|
15A
|
|
14
|
フォグライト✤
|
(10A)
|
|
15
|
右側ヘッドライト
ハイビーム |
10A
|
|
16
|
―
|
―
|
―
|
17
|
アクティブ
コーナリングライト |
(10A)
|
|
18
|
フロントセンサーカメラ
|
(7.5A)
|
|
19
|
オートリトラミラー
|
(7.5A)
|
|
20
|
運転席側イージー
ドアクローザー |
(20A)
|
|
21
|
助手席側イージー
ドアクローザー |
20A
|
|
22
|
ウォッシャー
|
15A
|
|
23
|
リヤワイパーメイン
|
10A
|
|
24
|
A/C
|
7.5A
|
|
25
|
―
|
―
|
―
|
26
|
オートスターター
|
7.5A
|
|
27
|
VSA/ABS
|
7.5A
|
|
28
|
SRS エアバッグ
システム |
10A
|
|
29
|
左側ヘッドライト
ハイビーム |
10A
|
|
30
|
ACG
|
10A
|
|
31
|
パワーウィンドー
|
10A
|
|
32
|
フューエルポンプ
|
15A
|
|
33
|
―
|
―
|
―
|
34
|
メーター
|
7.5A
|
|
35
|
MISS SOL
|
7.5A
|
|
36
|
フロントアクセサリーソケット
|
20A
|
|
37
|
ACC
|
7.5A
|
|
38
|
―
|
―
|
―
|
39
|
オプション
|
7.5A
|
|
40
|
リヤワイパー
|
10A
|
|
41
|
―
|
―
|
―
|
42
|
―
|
―
|
―
|
各ヒューズの装備と容量
容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
―
|
―
|
70A
|
―
|
―
|
30A
|
|
ヒューズボックス
メイン2 |
50A
|
||
ABS/VSAモーター
|
40A
|
||
ヒューズボックス
メイン |
30A
|
||
ヒューズボックス
メイン3 |
40A
|
||
2
|
右側パワースライドドア
|
(30A)
|
|
左側パワースライドドア
|
(30A)
|
||
AWD
|
(30A)※1
|
||
―
|
―
|
50A※2
|
|
VMP1
|
(40A)
|
||
VMP2
|
(30A)
|
||
VMP2
|
(30A)※1
(40A)※2
|
||
3
|
ヒーターモーター
|
30A
|
|
4
|
―
|
―
|
―
|
5
|
ABS/VSA FSR
|
30A
|
|
6
|
シートヒーター
|
(20A)
|
|
7
|
スモールライト
|
10A
|
|
8
|
―
|
(10A)
|
|
9
|
―
|
(7.5A)
|
|
10
|
ACC SOCKET (CONSOLE)
|
(20A)
|
|
11
|
リヤデフロスター
|
30A
|
|
12
|
―
|
―
|
―
|
13
|
―
|
―
|
―
|
14
|
―
|
―
|
―
|
15
|
―
|
―
|
―
|
※1:AWD車
※2:2WD車

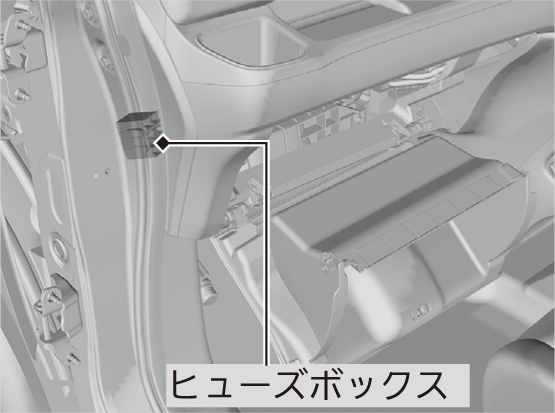

室内助手席側のヒューズボックス
-

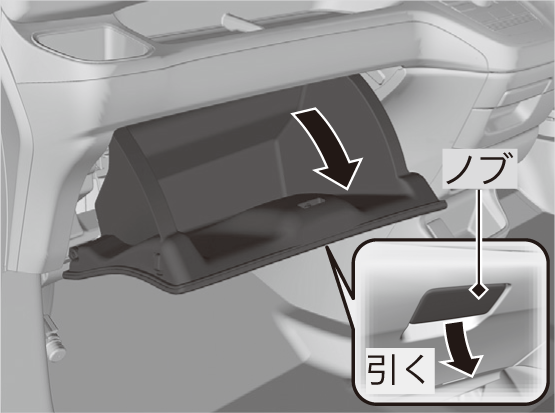

- グローブボックスを開ける。
-

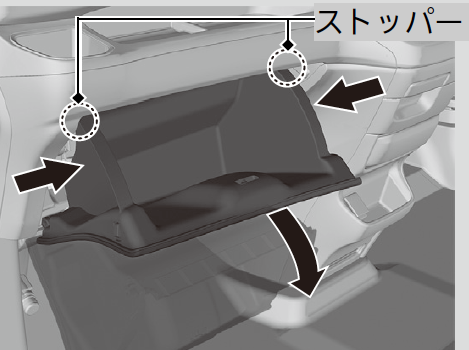

- グローブボックスの両端に付いているストッパーを内側に押し込み、グローブボックスを下ろす。
- エアコンフィルターの左側にあります。
- グローブボックスの両端に付いているストッパーを内側に押し込み、グローブボックスを下ろす。
- さらに詳しく
-
運転席アッパーボックス内に収納されたラベルに、ヒューズの場所が表示してあります。ヒューズ番号とラベルの表示で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
イグニッション
メイン |
30A
|
|
2
|
SBW
|
10A
|
|
3
|
Hondaスマートキーシステム
|
10A
|
|
4
|
IMA1
|
10A
|
|
5
|
―
|
―
|
―
|
6
|
イグニッション
メイン2 |
30A
|
|
7
|
IMA2
|
15A
|
|
8
|
―
|
―
|
―
|
✤:タイプやオプションなどにより、装備が異なります。
ヒューズの点検と交換
-
- パワーモードをOFFモードにし、ヘッドライトとすべてのアクセサリーをOFFにする。

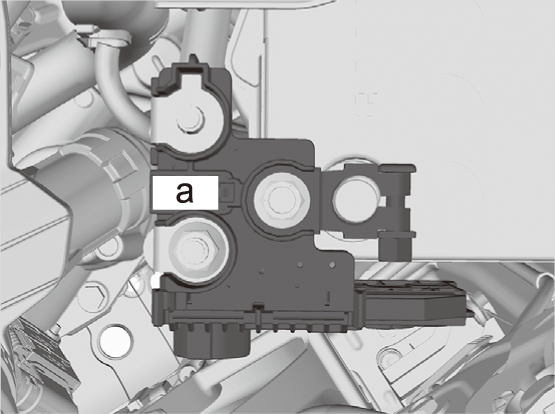

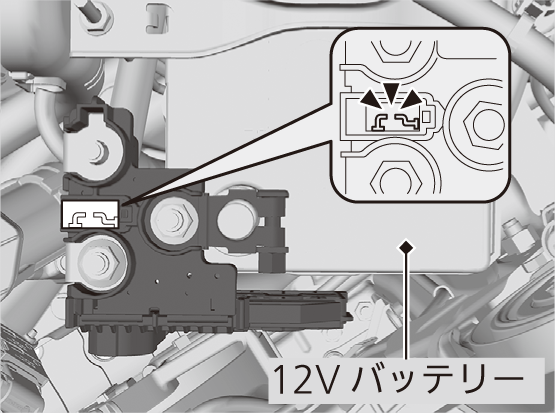

- 12Vバッテリーの端子の隣にあるカバーを開ける。
- 内部のヒューズを点検する。
- 切れているヒューズがあったら、Honda販売店に修理を依頼してください。
-

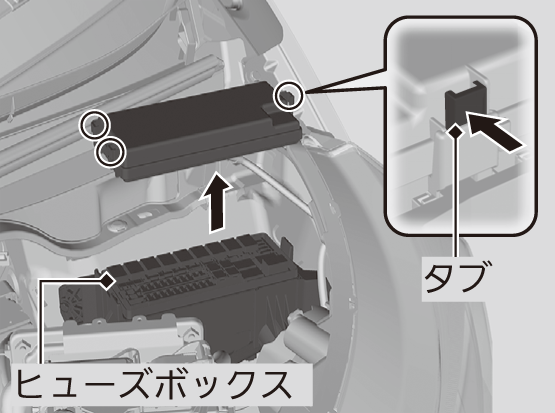

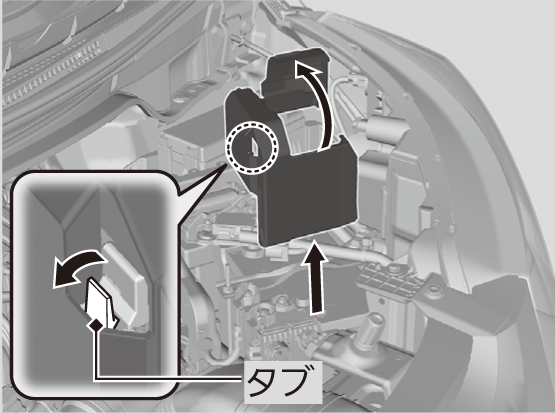

- エンジンルーム内のヒューズボックスAのフタを取り外す。
- 内部のヒューズを点検する。
- 切れているヒューズがあったら、ヒューズプラーで引き抜き、新しいものと交換してください。
-

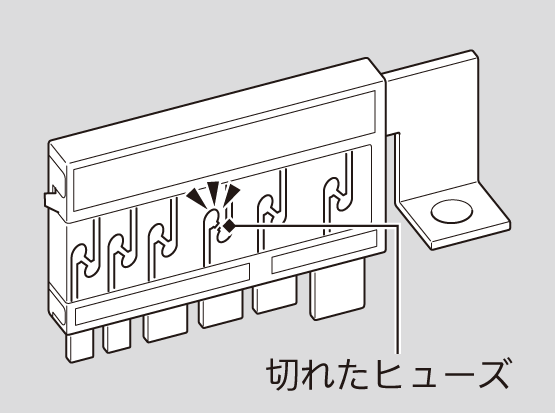

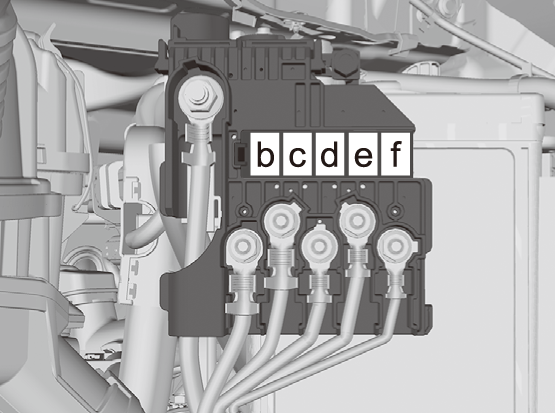

- 室内の大きいヒューズを点検する。
- 切れているヒューズがあったら、プラスドライバーでネジを外し、新しいものと交換してください。
- 室内の小さいヒューズを点検する。
- 切れているヒューズがあったら、ヒューズプラーで引き抜き、新しいものと交換してください。
- 室内の大きいヒューズを点検する。
- さらに詳しく
-
アドバイス
規定容量より大きいヒューズに交換すると、電気系統を損傷する危険性が高くなります。交換したあと、すぐにヒューズが切れるような場合は、Honda販売店で点検を受けてください。

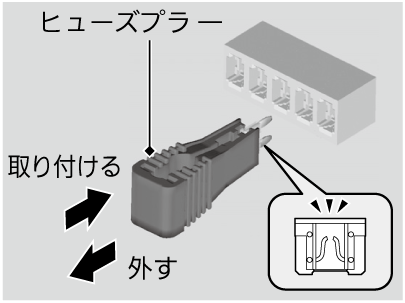

ヒューズは同じ規定容量のヒューズと交換してください。エンジンルーム内のヒューズボックスAには、フタの裏にヒューズプラーがついています。ヒューズプラーは、切れている小さいヒューズを引き抜くときに使います。
