ヒューズの設置場所
電気装置が作動しない場合、パワーモードをOFFモードにして、ヒューズが切れていないか確認します。ヒューズは、エンジンルームと室内のヒューズボックスに入っています。

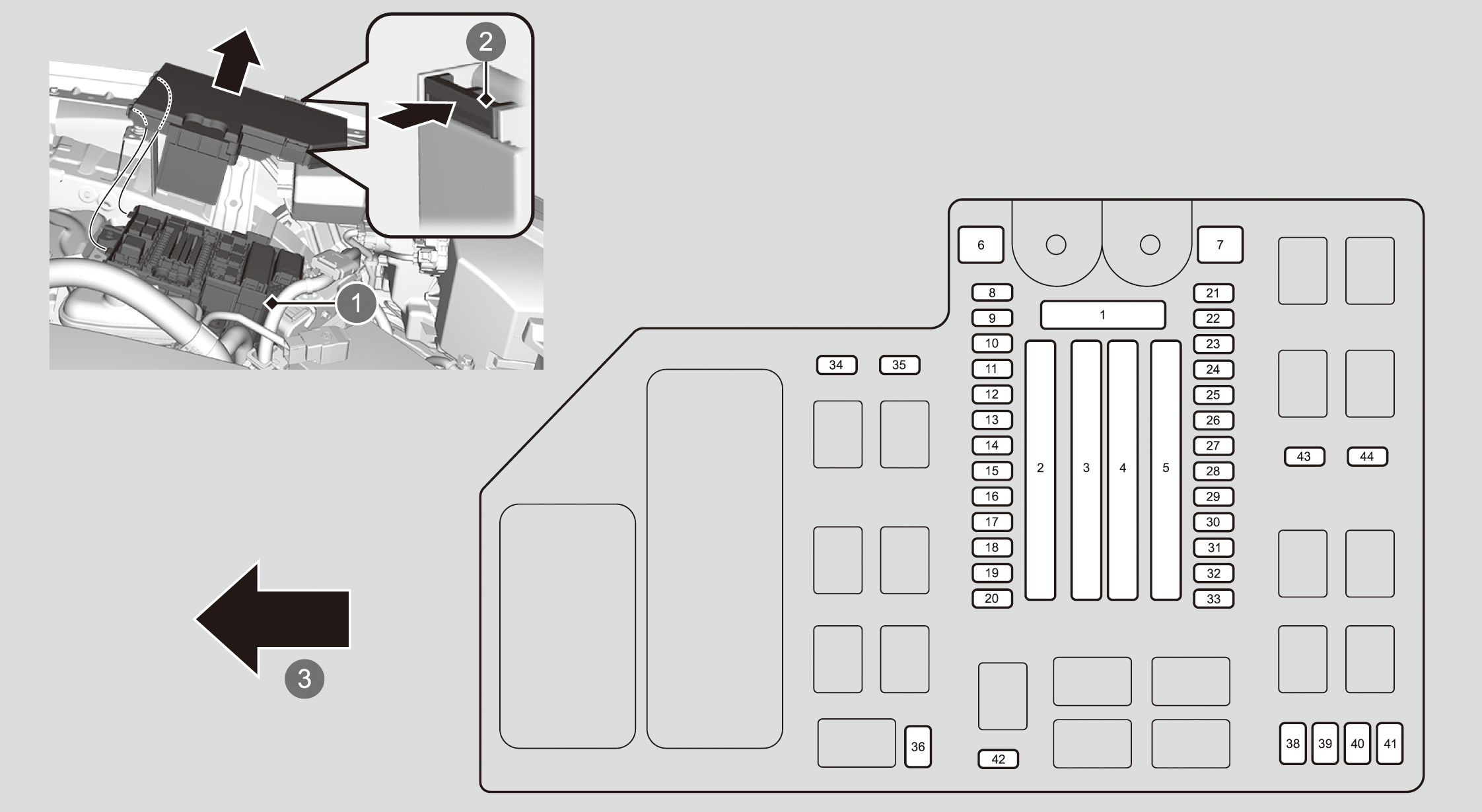

エンジンルーム内のヒューズボックス
ヒューズボックス
エンジンルーム内の助手席側にあります。タブを押して開けてください。
ヒューズの場所は次のイラストに示しています。
表のヒューズ番号とイラストで、該当するヒューズの位置を確認してください。
- ヒューズボックス
- タブ
- 車両前方
各ヒューズの装備と容量
|
装備
|
容量
|
||
|---|---|---|---|
|
1
|
バッテリー
|
175A
|
|
|
2
|
―
|
40A
|
|
|
―
|
40A
|
||
|
ヒューズボックス
オプション |
60A
|
||
|
―
|
40A
|
||
|
ヒューズボックス
オプション2 |
40A
|
||
|
―
|
30A
|
||
|
ヒューズボックスメイン
|
60A
|
||
|
3
|
―
|
30A
|
|
|
―
|
30A
|
||
|
―
|
70A
|
||
|
リヤデフロスター
|
30A
|
||
|
パワーテールゲートモーター
|
40A
|
||
|
―
|
40A
|
||
|
ヒーターモーター
|
40A
|
||
|
4
|
電動サーボブレーキ
|
40A
|
|
|
ABS/VSAモーター
|
40A
|
||
|
冷却ファン
|
40A
|
||
|
P-ACTモーター
|
30A
|
||
|
イグニッションメイン
|
30A
|
||
|
オプション6
|
30A
|
||
|
―
|
30A
|
||
|
5
|
―
|
30A
|
|
|
ワイパー
|
30A
|
||
|
EPS
|
70A
|
||
|
イグニッションメイン2
|
30A
|
||
|
ABS/VSA FSR
|
40A
|
||
|
ヒューズボックスメイン2
|
40A
|
||
|
ウォーターポンプ
|
40A
|
||
|
6
|
―
|
―
|
|
|
7
|
―
|
―
|
|
|
8
|
オーディオアンプ✤
|
30A
|
|
|
9
|
―
|
―
|
|
|
10
|
オーディオサブ✤
|
15A
|
|
|
11
|
デアイサー✤
|
15A
|
|
|
12
|
―
|
―
|
|
|
13
|
ヒーテッドスアテリング✤
|
10A
|
|
|
14
|
バッテリーIR
|
10A
|
|
|
15
|
オートヘッドライト
アジャスター✤ |
15A
|
|
|
16
|
―
|
―
|
|
|
17
|
ウォッシャー
|
15A
|
|
|
18
|
ホーン
|
10A
|
|
|
19
|
バックアップ
|
15A
|
|
|
20
|
オーディオ
|
15A
|
|
|
21
|
リレーモジュール1
|
20A
|
|
|
22
|
DBW
|
15A
|
|
|
23
|
リレーモジュール2
|
20A
|
|
|
24
|
バックアップFI-ECU
|
10A
|
|
|
25
|
IGP
|
15A
|
|
|
26
|
DCU
|
10A
|
|
|
27
|
LCM L
|
20A
|
|
|
28
|
INJ
|
20A
|
|
|
29
|
制動灯
|
10A
|
|
|
30
|
LCM R
|
20A
|
|
|
31
|
イグニッションコイル
|
15A
|
|
|
32
|
EVTC
|
20A
|
|
|
33
|
非常点滅表示灯
|
15A
|
|
|
34
|
IGA
|
10A
|
|
|
35
|
―
|
―
|
|
|
36
|
―
|
―
|
|
|
38
|
PCU EWP
|
10A
|
|
|
39
|
P-ACT DRV
|
10A
|
|
|
40
|
IGB
|
10A
|
|
|
41
|
IGPS[LAF]
|
10A
|
|
|
42
|
IG1 MON2
|
10A
|
|
|
43
|
―
|
―
|
|
|
44
|
―
|
―
|
|

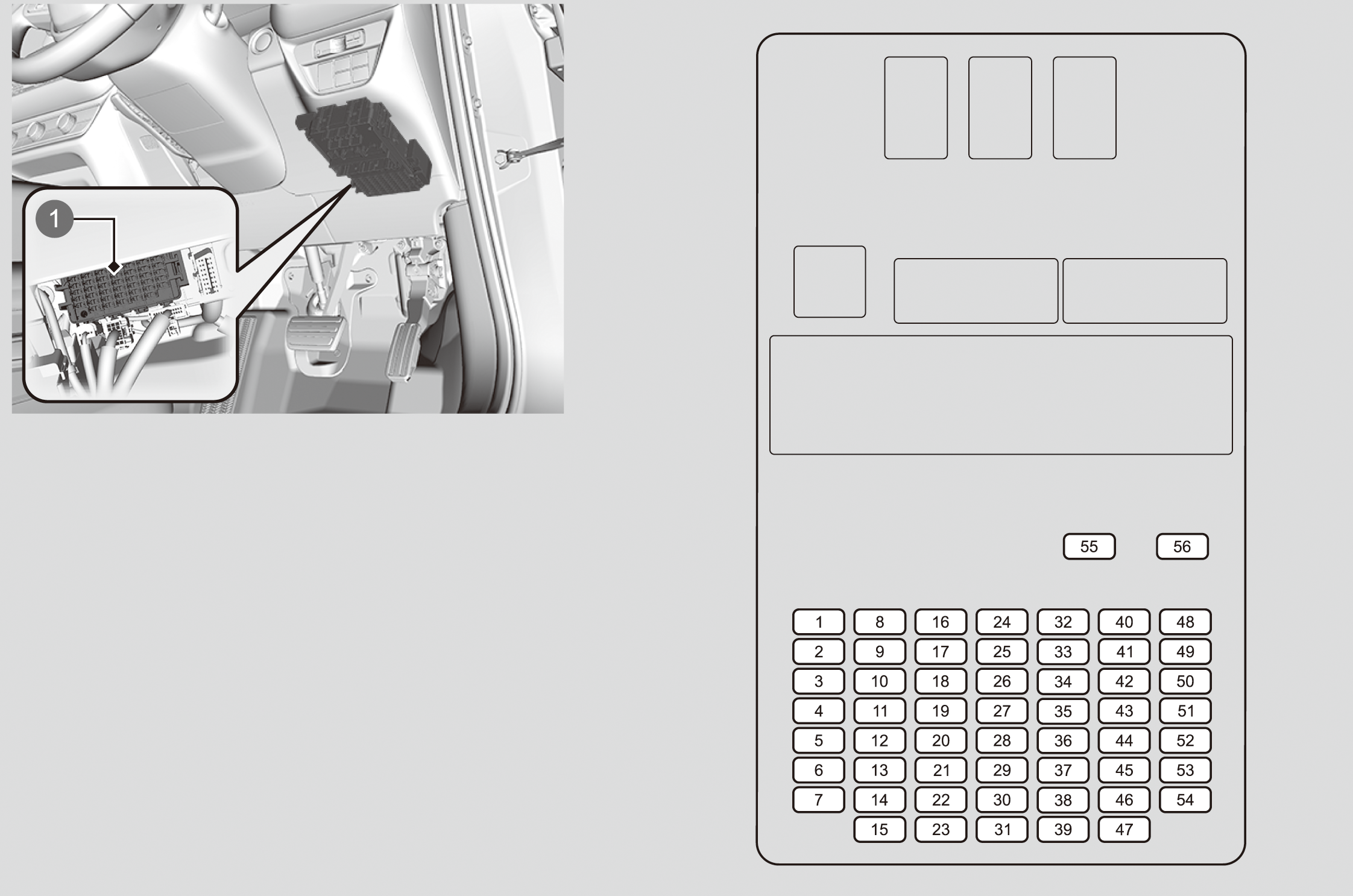

室内運転席側のヒューズボックス
インストルメントパネルの奥にあります。
- 下から確認できます。
ヒューズの場所は次のイラストに示しています。
表のヒューズ番号とイラストで、該当するヒューズの位置を確認してください。
- ヒューズボックス
各ヒューズの装備と容量
|
装備
|
容量
|
||
|---|---|---|---|
|
1
|
運転席パワーウィンドー
|
20A
|
|
|
2
|
助手席パワーウィンドー
|
20A
|
|
|
3
|
後席右側パワーウィンドー
|
20A
|
|
|
4
|
後席左側パワーウィンドー
|
20A
|
|
|
5
|
オプション
|
10A
|
|
|
6
|
SRS
|
10A
|
|
|
7
|
―
|
―
|
|
|
8
|
―
|
―
|
|
|
9
|
フロントアクセサリーソケット
（フロントコンソール）
|
20A
|
|
|
10
|
ドアロック
|
20A
|
|
|
11
|
メーター
|
10A
|
|
|
12
|
スターターカットリレー
|
10A
|
|
|
13
|
オプション2
（リヤワイパー）
|
10A
|
|
|
14
|
オプション6
（VBソレノイド）
|
10A
|
|
|
15
|
―
|
―
|
|
|
16
|
―
|
―
|
|
|
17
|
シフトバイワイヤー
|
10A
|
|
|
18
|
―
|
―
|
|
|
19
|
―
|
―
|
|
|
20
|
―
|
―
|
|
|
21
|
リヤアクセサリーソケット
（カーゴエリア）
|
20A
|
|
|
22
|
HONDAスマートキーシステム
|
10A
|
|
|
23
|
―
|
―
|
|
|
24
|
―
|
―
|
|
|
25
|
|
10A
|
|
|
26
|
SRS
|
10A
|
|
|
27
|
ACG
|
10A
|
|
|
28
|
ABS/VSA
|
10A
|
|
|
29
|
フューエルポンプ
|
20A
|
|
|
30
|
左側ドアアンロック
|
10A
|
|
|
31
|
右側ドアアンロック
|
10A
|
|
|
32
|
USB1（PD）✤
|
15A
|
|
|
33
|
USB（EXCEPT PD）
|
10A
|
|
|
34
|
―
|
―
|
|
|
35
|
USB2（PD）✤
|
15A
|
|
|
36
|
パワーテールゲート
クローザー |
20A
|
|
|
37
|
―
|
―
|
|
|
38
|
IGA2
|
20A
|
|
|
39
|
右側ドアロック
|
10A
|
|
|
40
|
運転席パワーシート
（REC/RR HI）✤
|
20A
|
|
|
41
|
運転席パワーシート
（SLIDE/FR HI）✤
|
20A
|
|
|
42
|
IG1 MON
|
10A
|
|
|
43
|
エアコン
|
10A
|
|
|
44
|
デイタイムランニングライト
|
10A
|
|
|
45
|
ACC
|
10A
|
|
|
46
|
ACCキーロック
|
10A
|
|
|
47
|
左側ドアロック
|
10A
|
|
|
48
|
フロントシートヒーター✤
|
20A
|
|
|
49
|
助手席パワーシート
（REC）✤
|
20A
|
|
|
50
|
―
|
―
|
|
|
51
|
リヤシートヒーター✤
|
20A
|
|
|
52
|
AWD✤
|
20A
|
|
|
53
|
助手席パワーシート
（SLIDE）✤
|
20A
|
|
|
54
|
オプション1
|
10A
|
|
|
55
|
―
|
―
|
|
|
56
|
―
|
―
|
|
✤：タイプやオプションなどにより、装備が異なります。
ヒューズの点検と交換
-
- パワーモードをOFFモードにし、ヘッドライトとすべてのアクセサリーをOFFにする。
- エンジンルーム内のヒューズボックスのフタを取り外す。

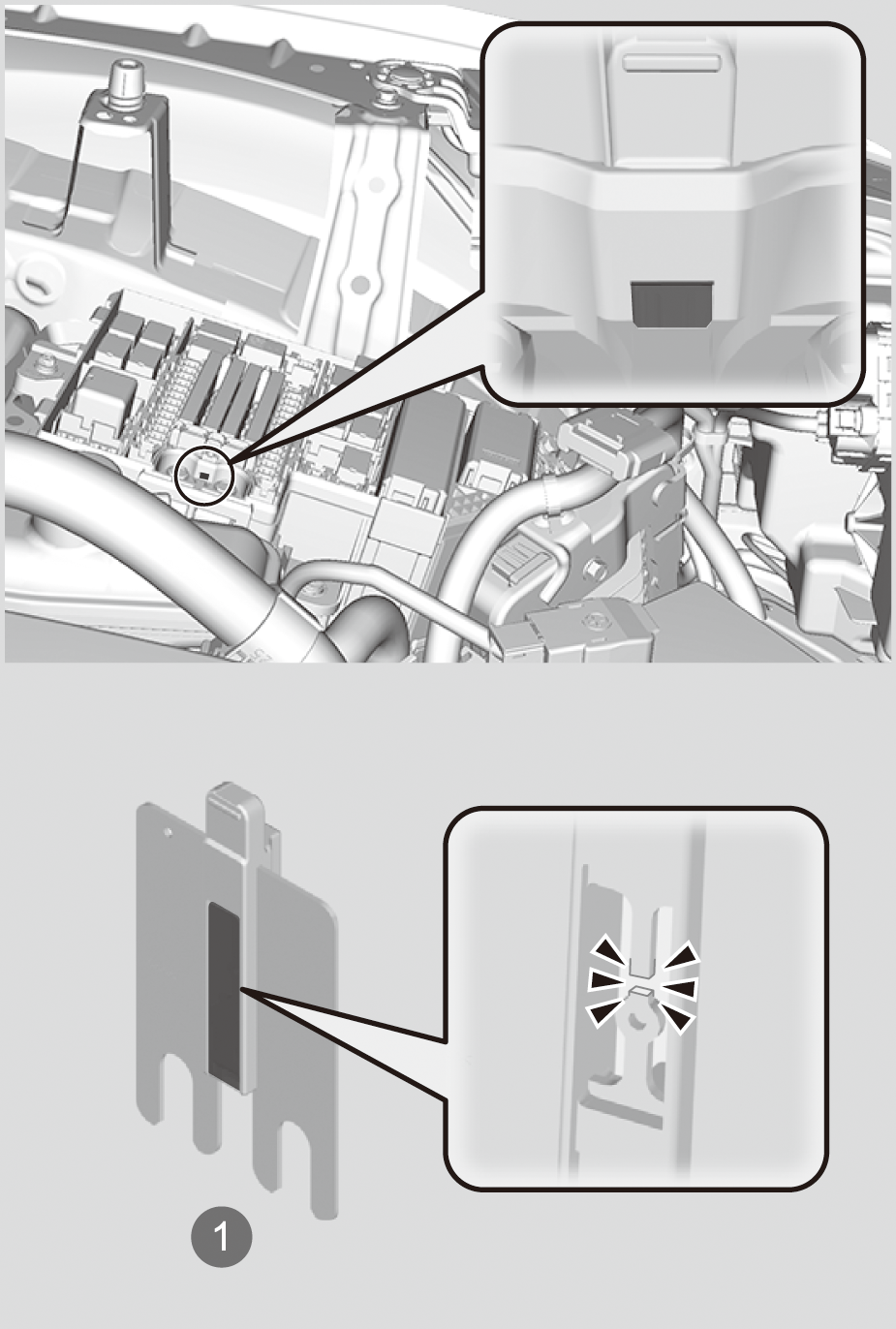

- 図の位置からメインヒューズを点検する。
- ヒューズが切れている場合は、Honda販売店に修理を依頼してください。
-
- メインヒューズ
-

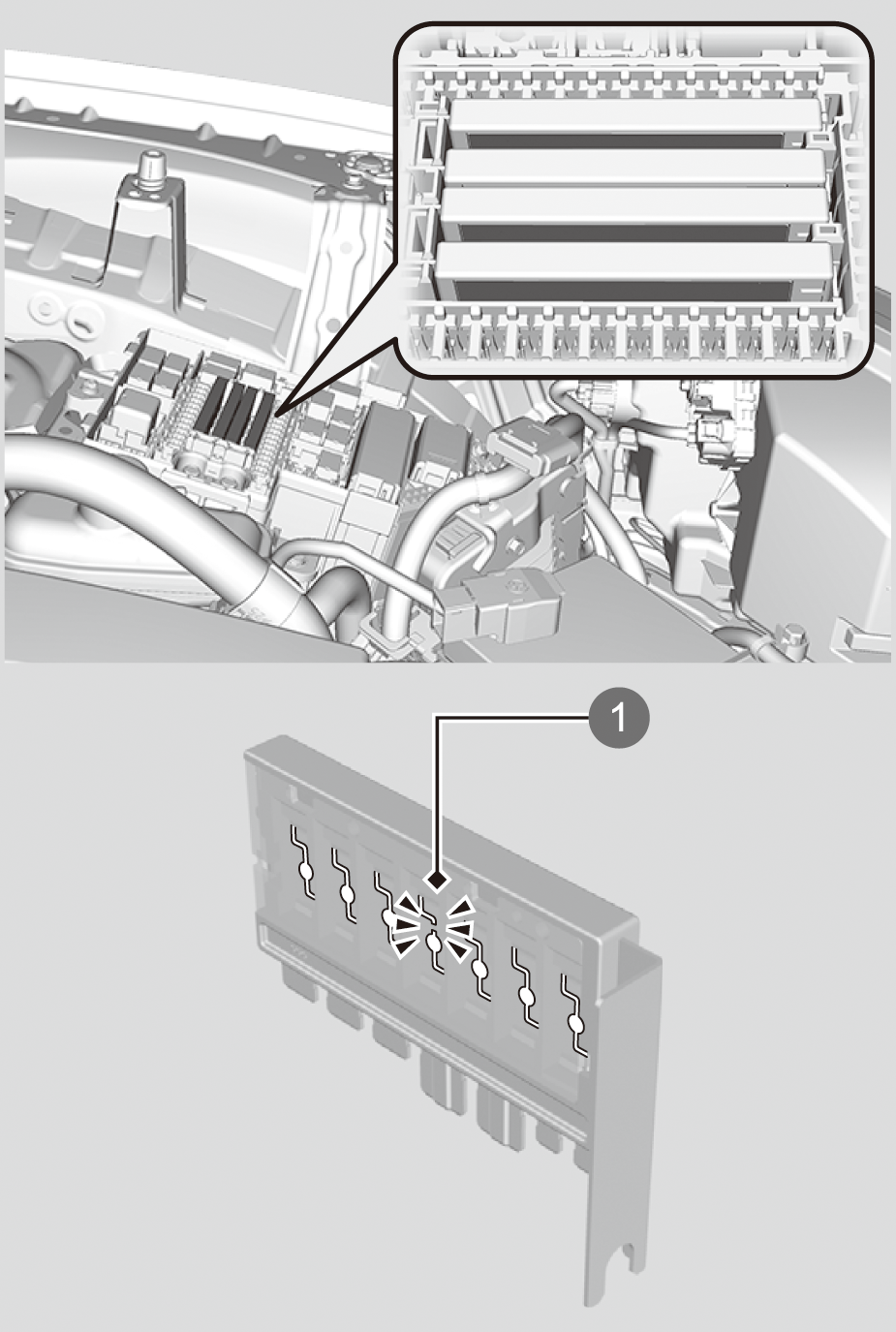

- メインヒューズ以外の大きいヒューズを点検する。
- ヒューズが切れている場合は、Honda販売店に修理を依頼してください。
- メインヒューズ以外の大きいヒューズを点検する。
-
- 切れているヒューズ
-

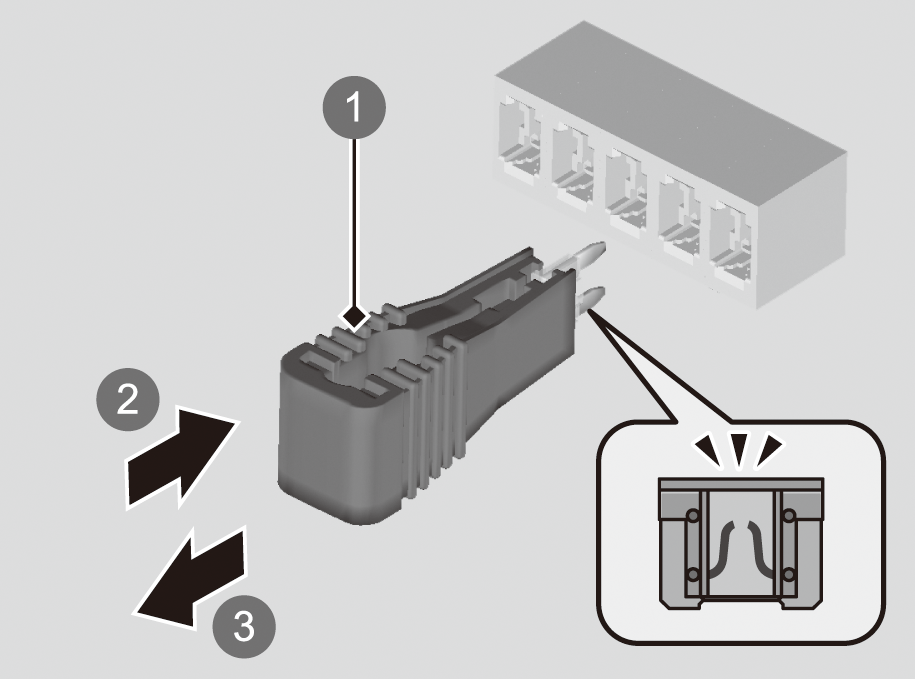

- エンジンルーム内と、室内の小さいヒューズを点検する。
- 切れているヒューズがあったら、市販のヒューズプラーで引き抜き、新しいものと交換してください。
- エンジンルーム内と、室内の小さいヒューズを点検する。
-
- ヒューズプラー
- 取り付ける
- 外す
- さらに詳しく
-
アドバイス
規定容量より大きいヒューズに交換すると、電気系統を損傷する危険性が高くなります。交換したあと、すぐにヒューズが切れるような場合は、Honda販売店で点検を受けてください。
ヒューズは同じ規定容量のヒューズと交換してください。
