ヒューズの設置場所
電気装置が作動しない場合、パワーモードをOFFモードにして、ヒューズが切れていないか確認します。ヒューズは、エンジンルームと室内のヒューズボックスに入っています。
エンジンルーム内のヒューズボックス
- さらに詳しく
-
ヒューズボックスのフタに、ヒューズの場所が表示してあります。
ヒューズ番号とフタの表示で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
表示
|
装備
|
容量
|
|
---|---|---|---|
1 |
![]() |
バッテリー |
175A |
2 |
![]() |
― |
(40A) |
― |
― |
40A |
|
![]() |
ヒューズボックス オプション |
60A |
|
― |
― |
40A |
|
![]() |
ヒューズボックス オプション2 |
40A |
|
― |
― |
30A |
|
![]() |
ヒューズボックスメイン |
60A |
|
3 |
― |
― |
30A |
― |
― |
30A |
|
― |
― |
70A |
|
![]() |
リヤデフロスター |
30A |
|
![]() |
パワーテールゲートモーター |
(40A) |
|
![]() |
― |
(40A) |
|
![]() |
ヒーターモーター |
40A |
|
4 |
![]() |
電動サーボブレーキ |
40A |
![]() |
ABS/VSAモーター |
40A |
|
![]() |
冷却ファン |
40A |
|
![]() |
P-ACTモーター |
30A |
|
![]() |
イグニッションメイン |
30A |
|
![]() |
オプション6 |
30A |
|
― |
― |
30A |
|
5 |
― |
― |
30A |
![]() |
ワイパー |
30A |
|
![]() |
EPS |
70A |
|
![]() |
イグニッションメイン2 |
30A |
|
![]() |
ABS/VSA FSR |
40A |
|
![]() |
ヒューズボックス メイン2 |
40A |
|
![]() |
ウォーターポンプ |
40A |
|
6 |
― |
― |
― |
7 |
― |
― |
― |
8 |
![]() |
オーディオアンプ✤ |
(30A) |
9 |
![]() |
― |
(20A) |
10 |
![]() |
オーディオサブ✤ |
(7.5A) |
11 |
![]() |
デアイサー✤ |
(15A) |
12 |
― |
― |
― |
13 |
![]() |
ヒーテッドスアテリング✤ |
(10A) |
14 |
![]() |
バッテリーIR |
10A |
15 |
![]() |
オートヘッドライト アジャスター✤ |
(15A) |
16 |
― |
― |
― |
17 |
![]() |
ウォッシャー |
15A |
18 |
![]() |
ホーン |
10A |
19 |
![]() |
バックアップ |
15A |
20 |
![]() |
オーディオ |
15A |
21 |
![]() |
リレーモジュール1 |
20A |
22 |
![]() |
DBW |
15A |
23 |
![]() |
リレーモジュール2 |
20A |
24 |
![]() |
バックアップFI-ECU |
10A |
25 |
![]() |
IGP |
15A |
26 |
![]() |
DCU |
10A |
27 |
![]() |
LCM L |
20A |
28 |
![]() |
INJ |
20A |
29 |
![]() |
制動灯 |
10A |
30 |
![]() |
LCM R |
20A |
31 |
![]() |
イグニッションコイル |
15A |
32 |
![]() |
EVTC |
20A |
33 |
![]() |
非常点滅表示灯 |
15A |
34 |
![]() |
IGA |
10A |
35 |
― |
― |
― |
36 |
― |
― |
― |
38 |
![]() |
PCU EWP |
10A |
39 |
![]() |
P-ACT DRV |
10A |
40 |
![]() |
IGB |
10A |
41 |
![]() |
IGPS[LAF] |
10A |
42 |
![]() |
IG1 MON2 |
10A |
43 |
― |
― |
― |
44 |
― |
― |
― |

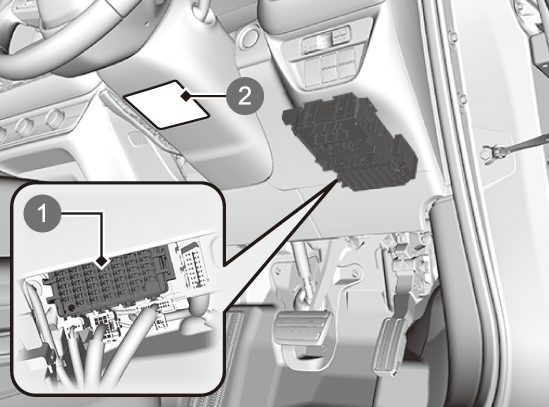

室内運転席側のヒューズボックス
- インストルメントパネルの奥にあります。
- 下から確認できます。
-
- ヒューズボックス
- ヒューズラベル
- さらに詳しく
-
コラムカバー下に貼ってあるラベルに、ヒューズの場所が表示してあります。
ヒューズ番号とラベルの表示で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
表示
|
装備
|
容量
|
|
---|---|---|---|
1 |
![]() |
運転席パワーウィンドー |
20A |
2 |
![]() |
助手席パワーウィンドー |
20A |
3 |
![]() |
後席右側パワーウィンドー |
20A |
4 |
![]() |
後席左側パワーウィンドー |
20A |
5 |
![]() |
オプション |
10A |
6 |
![]() |
SRS |
10A |
7 |
![]() |
― |
(10A) |
8 |
![]() |
― |
(10A) |
9 |
![]() |
フロントアクセサリーソケット
(フロントコンソール) |
20A |
10 |
![]() |
ドアロック |
20A |
11 |
![]() |
メーター |
10A |
12 |
![]() |
スターターカットリレー |
10A |
13 |
![]() |
オプション2
(リヤワイパー) |
10A |
14 |
![]() |
オプション6
(VB ソレノイド) |
10A |
15 |
![]() |
― |
(10A) |
16 |
![]() |
― |
(20A) |
17 |
![]() |
シフトバイワイヤー |
(10A) |
18 |
― |
― |
― |
19 |
― |
― |
― |
20 |
![]() |
― |
10A |
21 |
![]() |
リヤアクセサリーソケット
(カーゴエリア) |
20A |
22 |
![]() |
HONDAスマートキーシステム |
10A |
23 |
![]() |
― |
(10A) |
24 |
― |
― |
― |
25 |
![]() |
IMG |
10A |
26 |
![]() |
SRS |
10A |
27 |
![]() |
ACG |
10A |
28 |
![]() |
ABS/VSA |
10A |
29 |
![]() |
フューエルポンプ |
20A |
30 |
![]() |
左側ドアアンロック |
10A |
31 |
![]() |
右側ドアアンロック |
10A |
32 |
― |
― |
― |
33 |
![]() |
USBチャージャー |
10A |
34 |
― |
― |
― |
35 |
― |
― |
― |
36 |
![]() |
パワーテールゲート クローザー |
(20A) |
37 |
![]() |
― |
20A |
38 |
![]() |
IGA2 |
(20A) |
39 |
![]() |
右側ドアロック |
10A |
40 |
![]() |
運転席パワーシート
(REC/RR HI)✤ |
(20A) |
41 |
![]() |
運転席パワーシート
(SLIDE/FR HI)✤ |
(20A) |
42 |
![]() |
IG1 MON |
(10A) |
43 |
![]() |
エアコン |
10A |
44 |
![]() |
デイタイムランニングライト |
10A |
45 |
![]() |
ACC |
10A |
46 |
![]() |
ACCキーロック |
10A |
47 |
![]() |
左側ドアロック |
10A |
48 |
![]() |
フロントシートヒーター✤ |
20A |
49 |
![]() |
助手席パワーシート
(REC)✤ |
(20A) |
50 |
― |
― |
― |
51 |
![]() |
リヤシートヒーター✤ |
(20A) |
52 |
![]() |
AWD✤ |
(20A) |
53 |
![]() |
助手席パワーシート
(SLIDE)✤ |
(20A) |
54 |
![]() |
オプション1/フューエルリッド |
10A |
55 |
― |
― |
― |
56 |
― |
― |
― |
✤:タイプやオプションなどにより、装備が異なります。
ヒューズの点検と交換
-
- パワーモードをOFFモードにし、ヘッドライトとすべてのアクセサリーをOFFにする。
- エンジンルーム内のヒューズボックスのフタを取り外す。

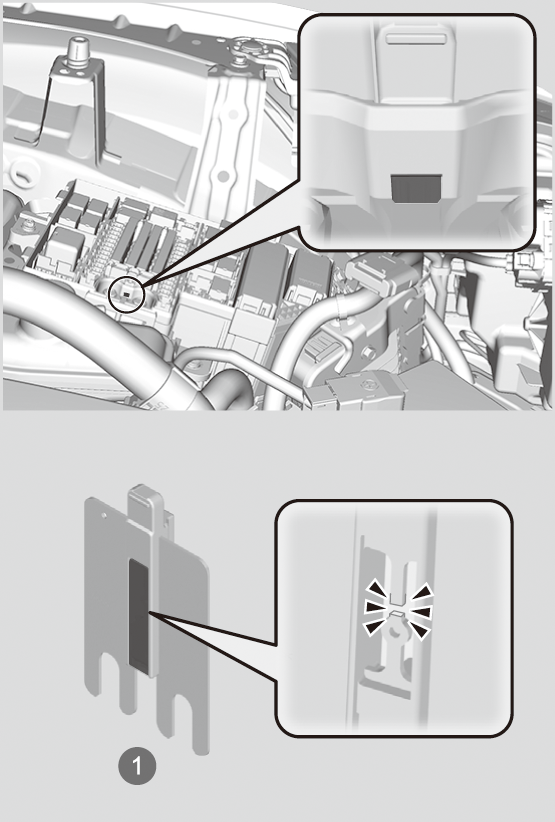

- 図の位置からメインヒューズを点検する。
- ヒューズが切れている場合は、Honda販売店に修理を依頼してください。
-
- メインヒューズ
-

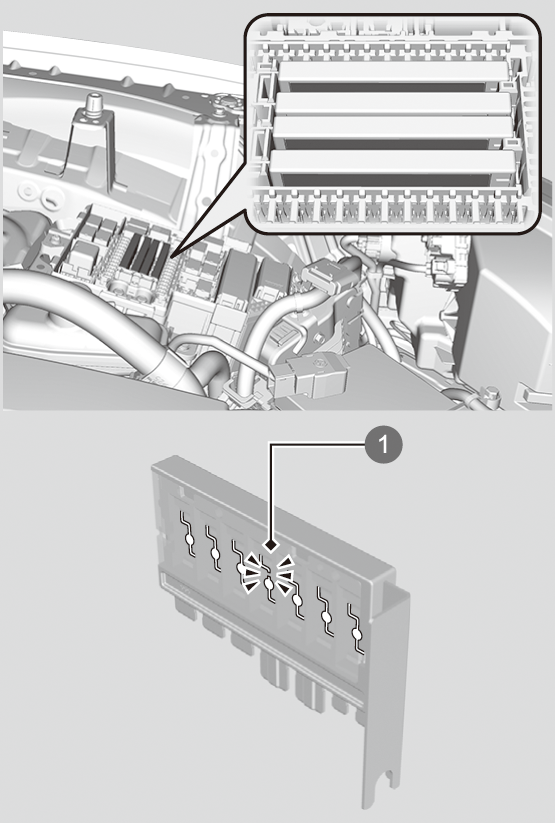

- メインヒューズ以外の大きいヒューズを点検する。
- ヒューズが切れている場合は、Honda販売店に修理を依頼してください。
- メインヒューズ以外の大きいヒューズを点検する。
-
- 切れているヒューズ
-

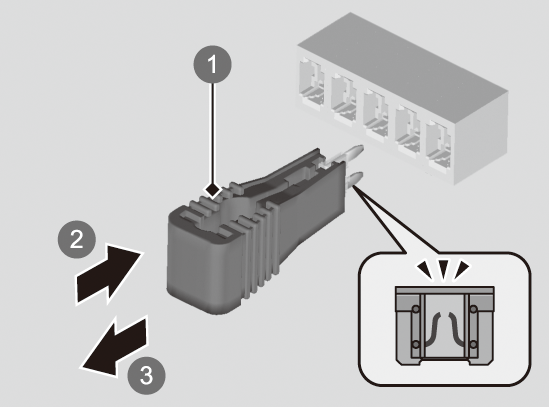

- エンジンルーム内と、室内の小さいヒューズを点検する。
- 切れているヒューズがあったら、ヒューズプラーで引き抜き、新しいものと交換してください。
- エンジンルーム内と、室内の小さいヒューズを点検する。
-
- ヒューズプラー
- 取り付ける
- 外す
- さらに詳しく
- アドバイス
規定容量より大きいヒューズに交換すると、電気系統を損傷する危険性が高くなります。交換したあと、すぐにヒューズが切れるような場合は、Honda販売店で点検を受けてください。
ヒューズは同じ規定容量のヒューズと交換してください。
エンジンルーム内のヒューズボックスには、フタの裏にヒューズプラーがついています。ヒューズプラーは、切れている小さいヒューズを引き抜くときに使います。
