ヒューズの設置場所
電気装置が作動しない場合、パワーモードをOFFモードにして、ヒューズが切れていないか確認します。ヒューズは、エンジンルームと室内のヒューズボックスに入っています。
エンジンルーム内のヒューズボックス
- さらに詳しく
-
ヒューズボックスのフタに、ヒューズの場所が表示してあります。
ヒューズ番号とフタの表示で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
| 表示
|
装備
|
容量
|
|
|---|---|---|---|
1 |
 |
バッテリー |
125A |
2 |
― |
― |
40A |
― |
― |
40A |
|
 |
ヒューズボックス オプション |
60A |
|
― |
― |
40A |
|
|
ヒューズボックス オプション2 |
40A |
|
|
― |
(30A) |
|
|
ヒューズボックス メイン |
60A |
|
3 |
― |
― |
30A |
― |
― |
30A |
|
― |
― |
70A |
|
 |
リヤデフロスター |
30A |
|
|
パワーテールゲートモーター |
(40A) |
|
― |
― |
30A |
|
 |
ヒーターモーター |
40A |
|
4 |
― |
― |
30A |
|
ABS/VSAモーター |
40A |
|
|
― |
(30A) |
|
― |
― |
30A |
|
 |
イグニッションメイン |
30A |
|
― |
― |
30A |
|
|
イグニッションメイン2 |
30A |
|
5 |
|
スターター マグネチックスイッチ |
30A |
 |
ワイパー |
30A |
|
 |
EPS |
70A |
|
― |
― |
30A |
|
|
ABS/VSA FSR |
40A |
|
 |
冷却ファン |
30A |
|
|
ヒューズボックス メイン2 |
40A |
|
6 |
|
サブ冷却ファン |
30A |
7 |
|
ブースターモーター |
40A |
8 |
|
オーディオアンプ✤ |
(30A) |
9 |
|
― |
(20A) |
10 |
 |
オーディオサブ✤ |
(7.5A) |
11 |
|
デアイサー✤ |
(15A) |
12 |
― |
― |
― |
13 |
|
ヒーテッドスアテリング✤ |
(10A) |
14 |
|
バッテリーIR |
(10A) |
15 |
|
オートヘッドライトアジャスター✤ |
(15A) |
16 |
 |
MGクラッチ |
10A |
17 |
 |
ウォッシャー |
15A |
18 |
 |
ホーン |
10A |
19 |
|
バックアップ |
15A |
20 |
|
オーディオ |
(15A) |
21 |
|
リレーモジュール1 |
20A |
22 |
|
DBW |
15A |
23 |
|
リレーモジュール2 |
20A |
24 |
|
バックアップFI-ECU |
10A |
25 |
|
IGP |
15A |
26 |
|
TCU |
15A |
27 |
|
LCM L |
20A |
28 |
|
INJ |
(20A) |
29 |
 |
制動灯 |
10A |
30 |
|
LCM R |
20A |
31 |
|
イグニッションコイル |
15A |
32 |
― |
― |
― |
33 |
 |
非常点滅表示灯 |
15A |
34 |
― |
― |
― |
35 |
― |
― |
― |
36 |
― |
― |
― |
37 |
|
― |
(30A) |
38 |
― |
― |
― |
39 |
― |
― |
― |
40 |
|
VBACT |
(7.5A) |
41 |
|
IGPS[LAF] |
10A |
42 |
|
IG1 MON2 |
10A |

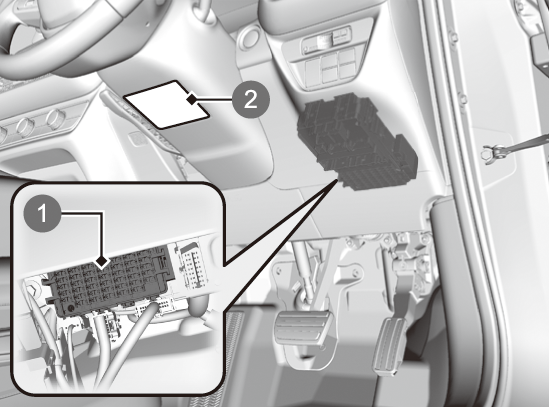

室内運転席側のヒューズボックス
- インストルメントパネルの奥にあります。
- 下から確認できます。
-
-
ヒューズボックス
-
ヒューズラベル
-
- さらに詳しく
-
コラムカバー下に貼ってあるラベルに、ヒューズの場所が表示してあります。
ヒューズ番号とラベルの表示で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
| 表示
|
装備
|
容量
|
|
|---|---|---|---|
1 |
 |
運転席パワーウィンドー |
20A |
2 |
|
助手席パワーウィンドー |
20A |
3 |
|
後席右側パワーウィンドー |
20A |
4 |
|
後席左側パワーウィンドー |
20A |
5 |
|
オプション |
10A |
6 |
 |
SRS |
10A |
7 |
|
― |
(10A) |
8 |
|
― |
(10A) |
9 |
|
フロントアクセサリーソケット
（フロントコンソール） |
20A |
10 |
 |
ドアロック |
20A |
11 |
 |
メーター |
10A |
12 |
|
スターターカットリレー |
10A |
13 |
|
オプション2
（リヤワイパー） |
10A |
14 |
|
オプション6
（VBソレノイド） |
10A |
15 |
|
― |
(10A) |
16 |
 |
― |
(20A) |
17 |
|
― |
(10A) |
18 |
― |
― |
― |
19 |
― |
― |
― |
20 |
 |
― |
10A |
21 |
|
リヤアクセサリーソケット（カーゴエリア） |
20A |
22 |
|
HONDAスマートキーシステム |
10A |
23 |
|
― |
(10A) |
24 |
― |
― |
― |
25 |
|
IMG |
10A |
26 |
|
SRS |
10A |
27 |
|
ACG |
10A |
28 |
|
ABS/VSA |
10A |
29 |
 |
フューエルポンプ |
20A |
30 |
|
左側ドアアンロック |
10A |
31 |
|
右側ドアアンロック |
10A |
32 |
― |
― |
― |
33 |
|
USBチャージャー |
10A |
34 |
― |
― |
― |
35 |
― |
― |
― |
36 |
|
パワーテールゲートクローザー |
(20A) |
37 |
|
― |
20A |
38 |
|
― |
(20A) |
39 |
|
右側ドアロック |
10A |
40 |
 |
運転席パワーシート
（REC/RR HI）✤ |
(20A) |
41 |
 |
運転席パワーシート
（SLIDE/FR HI）✤ |
(20A) |
42 |
|
― |
(10A) |
43 |
|
エアコン |
10A |
44 |
|
デイタイムランニングライト |
10A |
45 |
|
ACC |
10A |
46 |
|
ACCキーロック |
10A |
47 |
|
左側ドアロック |
10A |
48 |
 |
フロントシートヒーター✤ |
20A |
49 |
|
助手席パワーシート
（REC）✤ |
(20A) |
50 |
― |
― |
― |
51 |
|
リヤシートヒーター✤ |
(20A) |
52 |
|
AWD✤ |
(20A) |
53 |
|
助手席パワーシート
（SLIDE）✤ |
(20A) |
54 |
|
オプション1/フューエルリッド |
10A |
55 |
― |
― |
― |
56 |
― |
― |
― |
✤：タイプやオプションなどにより、装備が異なります。
ヒューズの点検と交換
-
- パワーモードをOFFモードにし、ヘッドライトとすべてのアクセサリーをOFFにする。

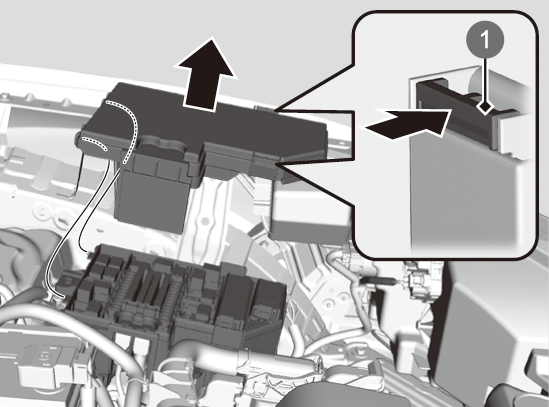

- エンジンルーム内のヒューズボックスのフタを取り外す。

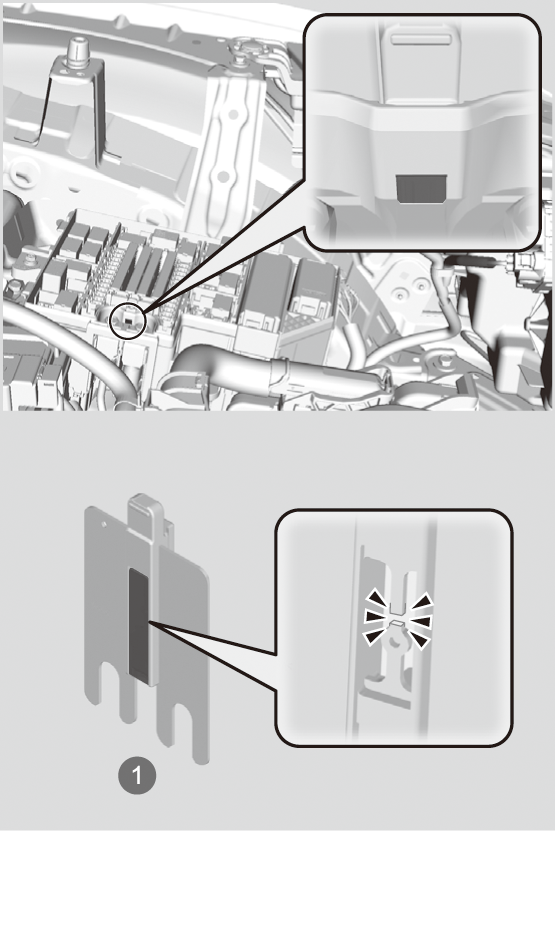

- 図の位置からメインヒューズを点検する。
- ヒューズが切れている場合は、Honda販売店に修理を依頼してください。
-
-
メインヒューズ
-
-

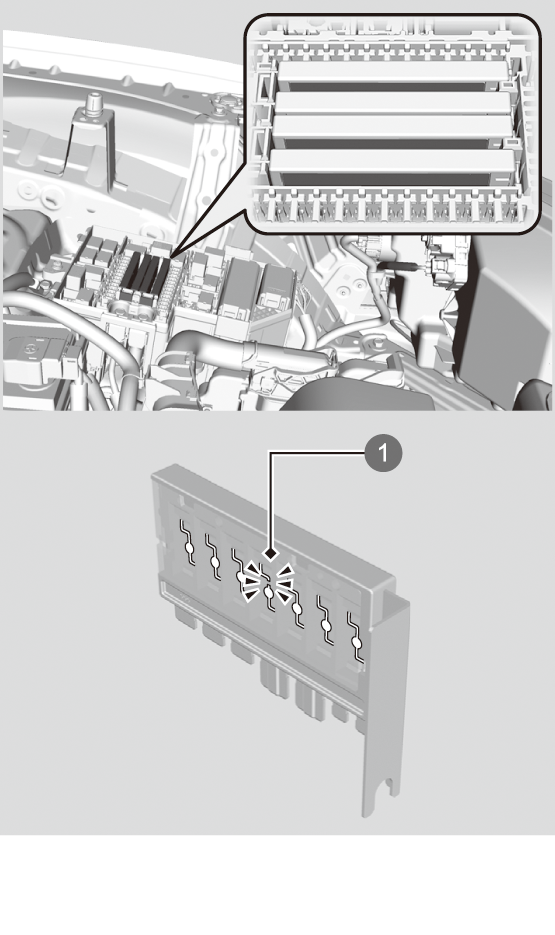

- メインヒューズ以外の大きいヒューズを点検する。
- ヒューズが切れている場合は、Honda販売店に修理を依頼してください。
- メインヒューズ以外の大きいヒューズを点検する。
-
-
切れているヒューズ
-
-
- エンジンルーム内と、室内の小さいヒューズを点検する。

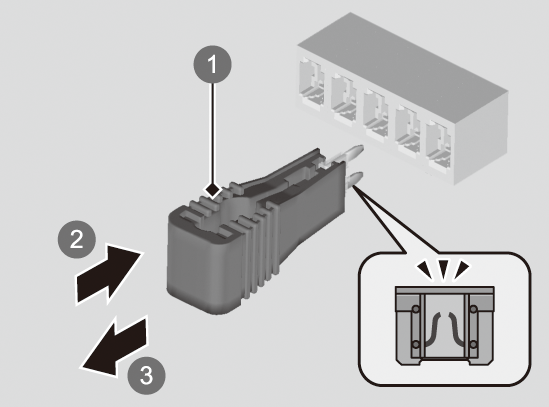

- 切れているヒューズがあったら、ヒューズプラーで引き抜き、新しいものと交換してください。
- エンジンルーム内と、室内の小さいヒューズを点検する。
-
-
ヒューズプラー
-
取り付ける
-
外す
-
- さらに詳しく
-
アドバイス
規定容量より大きいヒューズに交換すると、電気系統を損傷する危険性が高くなります。交換したあと、すぐにヒューズが切れるような場合は、Honda販売店で点検を受けてください。
ヒューズは同じ規定容量のヒューズと交換してください。
エンジンルーム内のヒューズボックスには、フタの裏にヒューズプラーがついています。ヒューズプラーは、切れている小さいヒューズを引き抜くときに使います。
