ヒューズの設置場所
電気装置が作動しない場合、パワーモードをOFFモードにして、ヒューズが切れていないか確認します。ヒューズは、エンジンルーム内と室内のヒューズボックスに入っています。

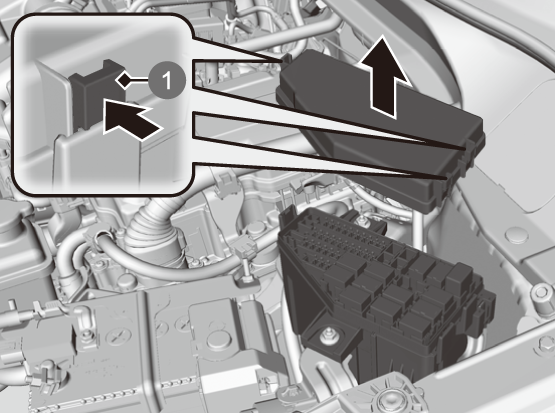

エンジンルーム内のヒューズボックス
- さらに詳しく
-
ヒューズボックスAヒューズボックスのフタに、ヒューズの場所が表示してあります。ヒューズ番号とフタの表示で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
容量に（ ）がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
|
表示
|
装備
|
容量
|
|
|---|---|---|---|
|
1
|
 |
ワイパー
|
30A
|
|
2
|
 |
左側ヘッドライト
コントロール |
15A
|
|
3
|
 |
非常点滅表示灯
|
10A
|
|
4
|
 |
制動灯
|
10A
|
|
5
|
|
PCU EWP
|
15A
|
|
6
|
|
AWD✤
|
(20A)
|
|
7
|
|
EVTC
|
20A
|
|
8
|
|
IGP
|
15A
|
|
9
|
|
イグニッションコイル
|
15A
|
|
10
|
|
ドライブバイワイヤ
|
15A
|
|
11
|
|
ABS/VSAモーター
|
40A
|
|
12
|
 |
メインファン
|
30A
|
|
13
|
|
ウォーターポンプ
|
30A
|
|
14
|
|
SMART
|
10A
|
|
15
|
|
バッテリーセンサー
|
7.5A
|
|
16
|
|
右側ヘッドライト
コントロール |
15A
|
|
17
|
|
バックアップ（FI-ECU）
|
10A
|
|
18
|
 |
ホーン
|
10A
|
|
19
|
|
サブオーディオ✤
|
(7.5A)
|
|
20
|
 |
フォグライト
|
(10A)
|
|
21
|
|
オーディオ✤
|
15A
|
|
22
|
|
バックアップ（メイン）
|
15A
|
|
23
|
|
サブファン
|
30A
|
|
24
|
|
ABS/VSA FSR
|
40A
|
|
25
|
|
IGP2（サブ）
|
7.5A
|
|
26
|
|
LAFセンサー
|
10A
|
|
27
|
―
|
―
|
―
|
|
28
|
―
|
―
|
―
|
|
29
|
―
|
―
|
―
|
|
30
|
―
|
―
|
―
|
|
31
|
―
|
―
|
―
|
|
32
|
―
|
―
|
―
|
|
33
|
―
|
―
|
―
|

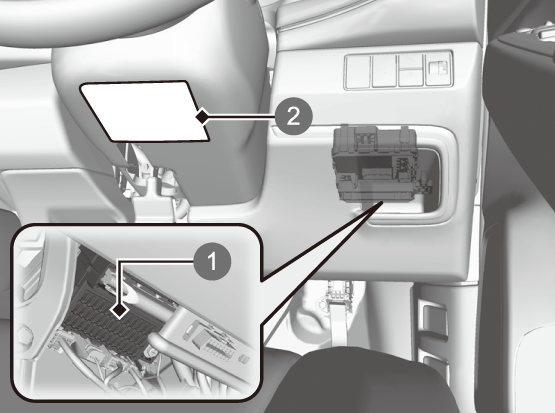

室内運転席側のヒューズボックス
-
ハンドル右側のインストルメントパネルの奥にあります。
- 下から確認できます。
-
- ヒューズボックス
- ヒューズラベル
- さらに詳しく
-
コラムカバーの下に貼ってあるラベルに、ヒューズの場所が表示してあります。ヒューズ番号とラベルの表示で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
容量に（ ）がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
|
表示
|
装備
|
容量
|
|
|---|---|---|---|
|
1
|
|
ACC
|
7.5A
|
|
2
|
|
ACCキーロック
|
7.5A
|
|
3
|
|
BSI/AWD✤
|
(10A)
|
|
4
|
|
右側ヘッドライト
コントロール |
(5A)
|
|
5
|
|
オプション
|
10A
|
|
6
|
|
オプション2
|
10A
|
|
7
|
|
メーター
|
10A
|
|
8
|
 |
フューエルポンプ
|
15A
|
|
9
|
|
エアコンディショナー
|
10A
|
|
10
|
|
―
|
(20A)
|
|
11
|
|
MON
|
5A
|
|
12
|
 |
右側ドアロック
|
10A
|
|
13
|
|
左側ドアアンロック
|
10A
|
|
14
|
 |
後席左側
パワーウィンドー |
20A
|
|
15
|
 |
助手席
パワーウィンドー |
20A
|
|
16
|
|
ドアロック
|
20A
|
|
17
|
|
TCU
|
10A
|
|
18
|
|
USBチャージャー
|
(10A)
|
|
19
|
|
―
|
(20A)
|
|
20
|
|
ST CUTリレー
|
7.5A
|
|
21
|
|
ACG
|
10A
|
|
22
|
 |
デイタイムランニングライト
|
7.5A
|
|
23
|
|
―
|
(10A)
|
|
24
|
|
オプション
|
10A
|
|
25
|
|
―
|
(10A)
|
|
26
|
|
右側ドアアンロック
|
10A
|
|
27
|
 |
後席右側
パワーウィンドー |
20A
|
|
28
|
 |
運転席
パワーウィンドー |
20A
|
|
29
|
|
フロントアクセサリーソケット
|
(20A)
|
|
30
|
|
デアイサー✤
|
(10A)
|
|
31
|
 |
―
|
(20A)
|
|
32
|
 |
シートヒーター✤
|
(20A)
|
|
33
|
 |
―
|
(20A)
|
|
34
|
|
ABS/VSA
|
10A
|
|
35
|
 |
SRSエアバッグ
システム |
10A
|
|
36
|
|
―
|
(20A)
|
|
37
|
|
ヒーテッド
ステアリング✤ |
(15A)
|
|
38
|
|
左側ドアロック
|
10A
|
|
39
|
|
―
|
(10A)
|

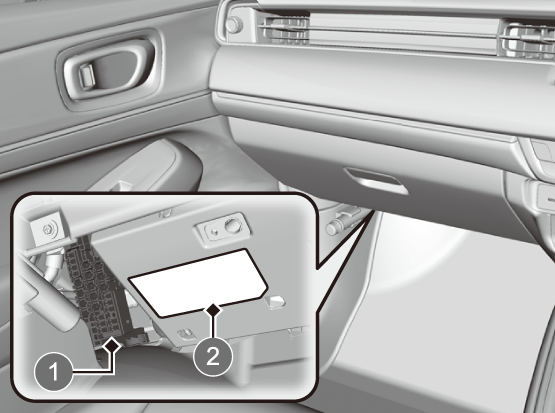

室内助手席側のヒューズボックス
1番のヒューズのみヒューズボックス側面にあります。
このヒューズの交換については、Honda販売店にお問い合わせください。
-
- ヒューズボックス
1番のヒューズ以外は発炎筒の上側にあります。
-
- 2～25
- ヒューズラベル
- さらに詳しく
-
アンダーカバーに貼ってあるラベルに、ヒューズの場所が表示してあります。ヒューズ番号とラベルの番号で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
容量に（ ）がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
|
表示
|
装備
|
容量
|
|
|---|---|---|---|
|
1
|
|
ヒューズボックス
（メイン） |
60A
|
|
2
|
|
イグニッション
（メイン） |
30A
|
|
3
|
|
イグニッション
（メイン2） |
30A
|
|
4
|
|
リレーモジュール1
|
30A
|
|
5
|
|
リレーモジュール2
|
30A
|
|
6
|
|
ヒューズボックス
（メイン2） |
40A
|
|
7
|
|
ヒューズボックス
（オプション） |
(40A)
|
|
8
|
 |
ヒーターモーター
|
30A
|
|
9
|
|
A/C PTC 1✤
|
(40A)
|
|
10
|
 |
リヤデフロスター
|
30A
|
|
11
|
|
A/C PTC 2✤
|
(40A)
|
|
12
|
―
|
―
|
―
|
|
13
|
|
パワーテールゲートモーター✤
|
(40A)
|
|
14
|
|
SRSエアバッグ
システム |
10A
|
|
15
|
|
イグニッション
ホールド1 |
10A
|
|
16
|
|
イグニッション
ホールド3 |
10A
|
|
17
|
|
|
10A
|
|
18
|
|
オーディオアンプ✤
|
(20A)
|
|
19
|
―
|
―
|
―
|
|
20
|
―
|
―
|
―
|
|
21
|
|
パワーテールゲート
クローザー✤ |
(20A)
|
|
22
|
|
イグニッション
ホールド2 |
15A
|
|
23
|
|
ウォッシャー
|
(15A)
|
|
24
|
 |
ヒーテッドドアミラー✤
|
(10A)
|
|
25
|
―
|
―
|
―
|
ヒューズの点検と交換
-
- パワーモードをOFFモードにし、ヘッドライトとすべてのアクセサリーをOFFにする。

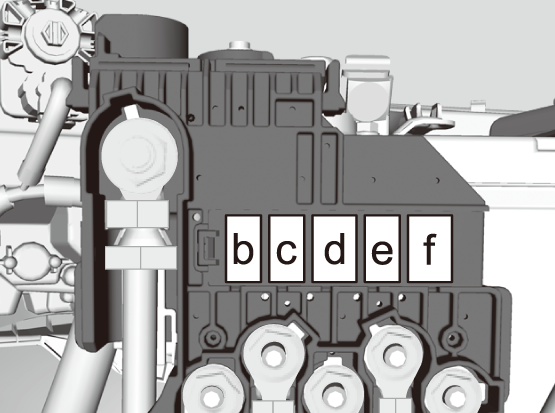

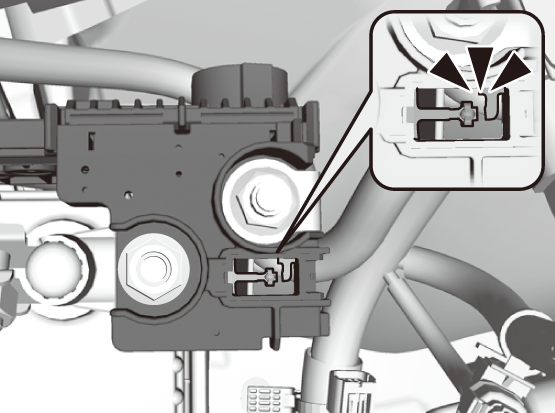

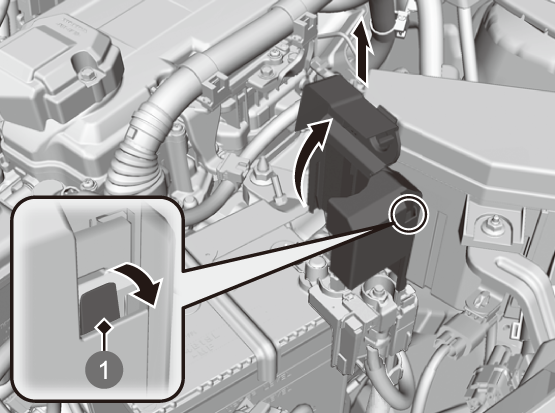

- 12Vバッテリーの＋端子の隣にあるカバーを開ける。
-

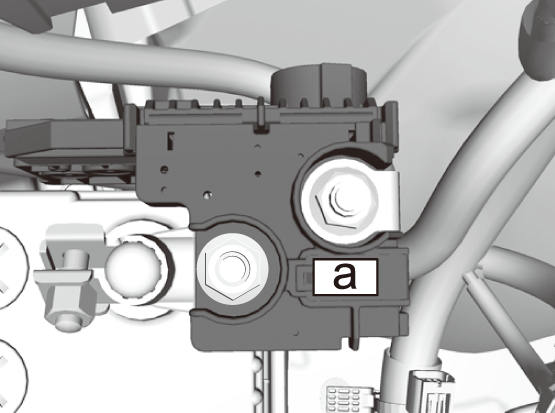

内部のヒューズを点検する。
- 切れているヒューズがあったら、Honda販売店に修理を依頼してください。
-
-
- エンジンルーム内のヒューズボックスAのフタを取り外す。
-
内部のヒューズを点検する。

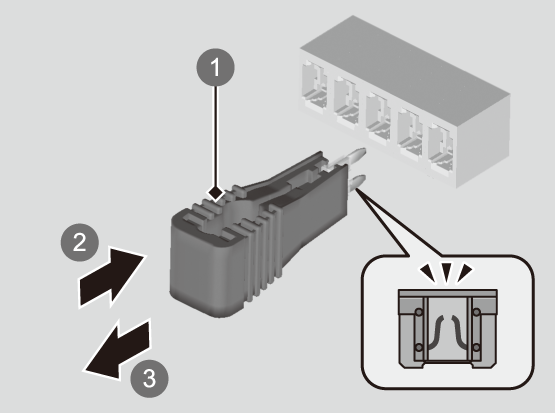

- 切れているヒューズがあったら、ヒューズプラーで引き抜き、新しいものと交換してください。
-
室内の小さいヒューズを点検する。
- 切れているヒューズがあったら、ヒューズプラーで引き抜き、新しいものと交換してください。
-
- ヒューズプラー
- 取り付ける
- 外す
- さらに詳しく
-
アドバイス
規定容量より大きいヒューズに交換すると、電気系統を損傷する危険性が高くなります。交換したあと、すぐにヒューズが切れるような場合は、Honda販売店で点検を受けてください。
ヒューズは同じ規定容量のヒューズと交換してください。各ヒューズの装備と容量（エンジンルーム内のヒューズボックスA） 各ヒューズの装備と容量（室内運転席側） 各ヒューズの装備と容量（室内助手席側）
エンジンルーム内のヒューズボックスAには、フタの裏にヒューズプラーがついています。ヒューズプラーは、切れている小さいヒューズを引き抜くときに使います。
✤：タイプやオプションなどにより、装備が異なります。
