ヒューズの設置場所
電気装置が作動しない場合、パワーモードをOFFモードにして、ヒューズが切れていないか確認します。ヒューズは、4つのヒューズボックスに入っています。
エンジンルーム内のヒューズボックス
- さらに詳しく
-
ヒューズボックスAのフタに、ヒューズの場所が表示してあります。ヒューズ番号とフタの表示で、該当するヒューズの位置を確認してください。
ヒューズボックスBのヒューズのカバーに、容量とアイコンが記載されています。
各ヒューズの装備と容量
容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
表示
|
装備
|
容量
|
|
---|---|---|---|
1 |
― |
― |
― |
2 |
![]() |
ワイパー |
30A |
![]() |
ABS/VSA FSR |
40A |
|
![]() |
サブヒューズボックス✤ |
(70A) |
|
![]() |
イグニッションメイン |
30A |
|
― |
― |
50A |
|
![]() |
電動サーボブレーキ |
40A |
|
![]() |
ウォーターポンプ |
30A |
|
3 |
![]() |
リレーモジュール2 |
30A |
![]() |
リレーモジュール1 |
30A |
|
![]() |
電動パワー ステアリング |
70A |
|
![]() |
P-ACTモーター |
30A |
|
![]() |
ABS/VSAモーター |
40A |
|
![]() |
RFC |
40A |
|
![]() |
ヒューズボックス メイン2 |
40A |
|
4 |
― |
― |
30A |
![]() |
運転席側パワー スライドドアモーター |
30A |
|
![]() |
ヒューズボックス オプション2 |
60A |
|
![]() |
ヒューズボックス オプション1 |
70A |
|
![]() |
A/C PTC 1 |
40A |
|
― |
― |
60A |
|
![]() |
ヒーターモーター |
40A |
|
5 |
![]() |
助手席側パワー スライドドアモーター |
30A |
![]() |
リヤデフロスター |
30A |
|
― |
― |
70A |
|
― |
― |
30A |
|
![]() |
A/C PTC 2 |
40A |
|
― |
― |
30A |
|
![]() |
ヒューズボックス メイン |
60A |
|
6 |
― |
― |
― |
7 |
![]() |
PCU EWP |
10A |
8 |
![]() |
左側ライト コントロール モジュール |
15A |
9 |
![]() |
IGP |
15A |
10 |
![]() |
FIサブ |
15A |
11 |
![]() |
バッテリーセンサー |
7.5A |
12 |
![]() |
P-ACT DRV |
7.5A |
13 |
![]() |
イグニッションコイル |
15A |
14 |
![]() |
バックアップFI-ECU |
10A |
15 |
![]() |
IGA |
10A |
16 |
![]() |
右側ライト コントロール モジュール |
15A |
17 |
![]() |
A/C MAIN/DRL |
10A |
18 |
![]() |
EVTC |
20A |
19 |
![]() |
イグニッション メイン2 |
20A |
20 |
― |
― |
― |
21 |
![]() |
バックアップ |
10A |
22 |
![]() |
ウォッシャー |
15A |
表示
|
装備
|
容量
|
|
---|---|---|---|
23 |
![]() |
RFC RELAY CL |
7.5A |
24 |
![]() |
リヤアクセサリー ソケット |
20A |
25 |
![]() |
フロントフォグライト |
10A |
26 |
― |
― |
― |
27 |
― |
― |
― |
28 |
― |
― |
― |
29 |
![]() |
AD |
7.5A |
30 |
![]() |
ホーン |
15A |
31 |
![]() |
リヤブロアモーター |
20A |
32 |
― |
― |
― |
33 |
![]() |
セカンド シートヒーター✤ |
(20A) |
34 |
― |
― |
― |
35 |
![]() |
MON |
10A |
36 |
― |
― |
― |
37 |
― |
― |
― |
38 |
![]() |
IGPS LAF |
10A |

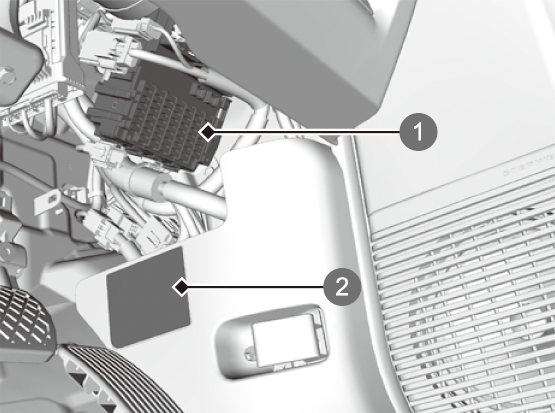

室内運転席側のヒューズボックス
- アクセルペダルの上にあります。
-
- ヒューズボックス
- ラベル
- さらに詳しく
-
ボンネット解除ノブの左上に貼ってあるラベルに、ヒューズの場所が表示してあります。ヒューズ番号とラベルの番号で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
表示
|
装備
|
容量
|
|
---|---|---|---|
1 |
![]() |
運転席 パワーウィンドー |
20A |
2 |
![]() |
助手席 パワーウィンドー |
20A |
3 |
![]() |
後席右側 パワーウィンドー |
20A |
4 |
![]() |
後席左側 パワーウィンドー |
20A |
5 |
![]() |
フロントセンサー カメラ、 レーダーセンサー |
10A |
6 |
![]() |
SRSエアバッグ システム |
10A |
7 |
![]() |
パワーテールゲート✤ |
(10A) |
8 |
― |
― |
― |
9 |
![]() |
フロントアクセサリー ソケット |
20A |
10 |
![]() |
ドアロック |
20A |
11 |
![]() |
メーター |
7.5A |
12 |
![]() |
ファン |
7.5A |
13 |
![]() |
サブバッテリー |
10A |
14 |
![]() |
VBソレノイド |
10A |
15 |
― |
― |
― |
16 |
![]() |
非常点滅表示灯 |
10A |
17 |
― |
― |
― |
18 |
― |
― |
― |
19 |
![]() |
IGB |
(10A) |
20 |
![]() |
SBW 1 |
(7.5A) |
21 |
― |
― |
― |
22 |
![]() |
Hondaスマートキー システム |
10A |
23 |
― |
― |
― |
24 |
![]() |
IMGユニット |
7.5A |
25 |
![]() |
制動灯 |
7.5A |
26 |
![]() |
SRSエアバッグ システム |
10A |
27 |
![]() |
発電機 |
10A |
28 |
![]() |
ABS/VSA |
10A |
29 |
![]() |
フューエルポンプ |
15A |
30 |
![]() |
左側ドアアンロック |
10A |
31 |
![]() |
右側ドアアンロック |
10A |
32 |
![]() |
オーディオ |
(15A) |
33 |
![]() |
マルチビューカメラ システム✤ |
(7.5A) |
34 |
![]() |
右側セカンドシート用 USBチャージャー✤ |
(15A) |
35 |
![]() |
前席用 USBチャージャー✤ |
(15A) |
36 |
![]() |
IGA 2 |
(15A) |
37 |
― |
― |
― |
38 |
![]() |
左側サードシート用 USBチャージャー✤ |
(15A) |
39 |
![]() |
右側ドアロック |
10A |
40 |
![]() |
左側ドアクローザー |
20A |
41 |
![]() |
右側ドアクローザー |
20A |
42 |
![]() |
TCU CVT |
10A |
43 |
![]() |
エアコン |
10A |
44 |
― |
― |
― |
45 |
![]() |
ACC |
10A |
46 |
![]() |
ACCキーロック |
10A |
47 |
![]() |
左側ドアロック |
10A |
48 |
![]() |
フロント シートヒーター✤ |
(20A) |
49 |
![]() |
右側サードシート用 USBチャージャー✤ |
(15A) |
50 |
― |
― |
― |
51 |
![]() |
左側セカンドシート用 USBチャージャー✤ |
(15A) |
52 |
― |
― |
― |
53 |
![]() |
オプション |
10A |
54 |
― |
― |
― |
55 |
― |
― |
― |
56 |
― |
― |
― |
パワーテールゲート装備車

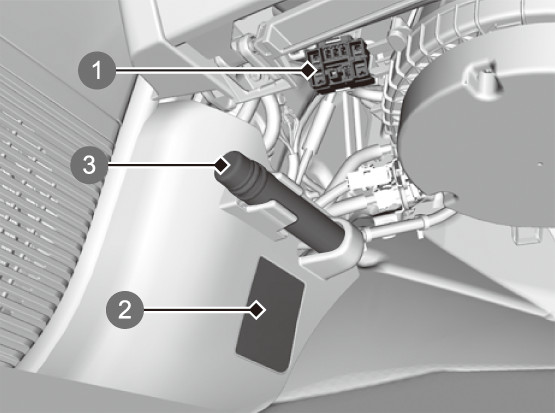

室内助手席側のヒューズボックス
- 発炎筒の上方にあります。
-
- ヒューズボックス
- ラベル
- 発炎筒
- さらに詳しく
-
発炎筒の下側に貼ってあるラベルに、ヒューズの場所が表示してあります。ヒューズ番号とラベルの番号で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
表示
|
装備
|
容量
|
|
---|---|---|---|
1-1 |
![]() |
パワーテールゲート1 |
(40A) |
1-2 |
![]() |
パワーテールゲート2 |
(20A) |
1-3 |
![]() |
― |
(7.5A) |
1-4 |
![]() |
― |
(10A) |
1-5 |
![]() |
パワーテールゲート3 |
(40A) |
1-6 |
― |
― |
― |
1-7 |
― |
― |
― |
1-8 |
― |
― |
― |
✤:タイプやオプションなどにより、装備が異なります。
ヒューズの点検と交換
-
- パワーモードをOFFモードにし、ヘッドライトとすべてのアクセサリーをOFFにする。

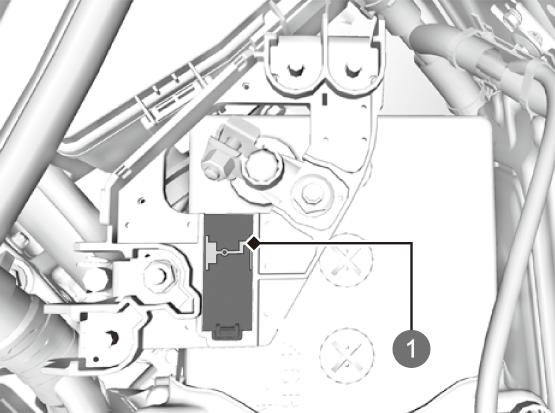

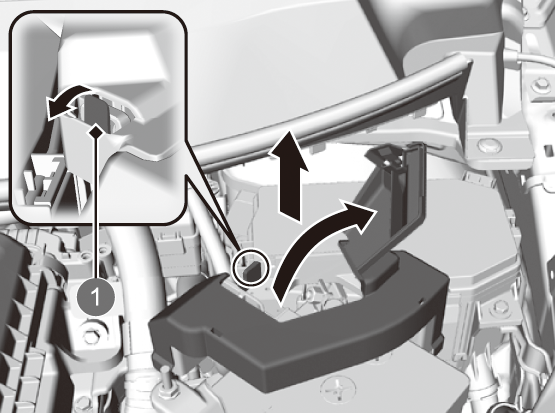

- 12Vバッテリーの+端子の隣にあるカバーを開ける。
-
- 内部のヒューズを点検する。
- 切れているヒューズがあったら、Honda販売店に修理を依頼してください。

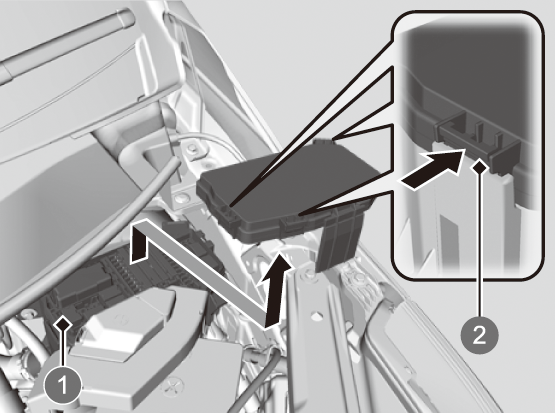

- エンジンルーム内のヒューズボックスAのフタを取り外す。
- 内部のヒューズを点検する。
- 切れているヒューズがあったら、ヒューズプラーで引き抜き、新しいものと交換してください。

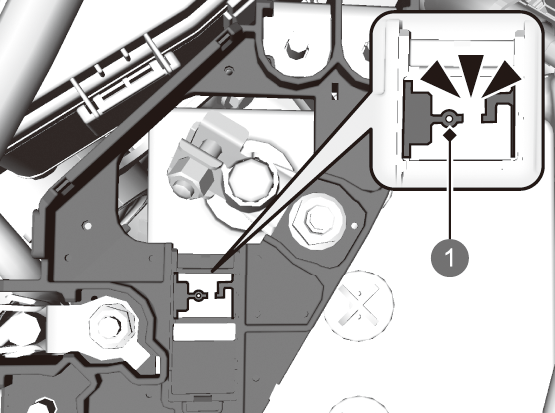

- 内部のヒューズを点検する。
-
- 切れたヒューズ
-
- 室内の小さいヒューズを点検する。
- 切れているヒューズがあったら、ヒューズプラーで引き抜き、新しいものと交換してください。
- 室内の小さいヒューズを点検する。
-

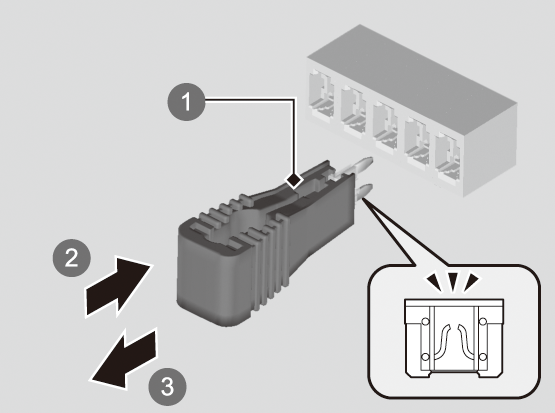

- ヒューズプラー
- 取り付ける
- 外す
- さらに詳しく
-
アドバイス
規定容量より大きいヒューズに交換すると、電気系統を損傷する危険性が高くなります。交換したあと、すぐにヒューズが切れるような場合は、Honda販売店で点検を受けてください。
ヒューズは同じ規定容量のヒューズと交換してください。各ヒューズの装備と容量(ヒューズボックスA)各ヒューズの装備と容量(ヒューズボックスB)各ヒューズの装備と容量(室内運転席側のヒューズボックス)各ヒューズの装備と容量(室内助手席側のヒューズボックス)
エンジンルーム内のヒューズボックスAには、フタの裏にヒューズプラーがついています。ヒューズプラーは、切れている小さいヒューズを引き抜くときに使います。
