電気装置が作動しない場合、パワーモードをOFFモードにして、ヒューズが切れていないか確認します。ヒューズは、4つのヒューズボックスに入っています。

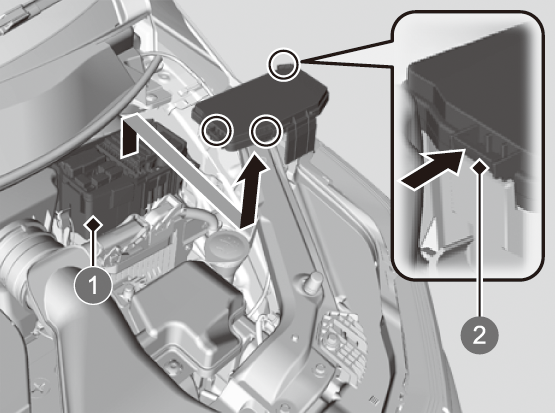

エンジンルーム内のヒューズボックス

さらに詳しく

ヒューズボックスAのフタに、ヒューズの場所が表示してあります。

ヒューズ番号とフタの表示で、該当するヒューズの位置を確認してください。

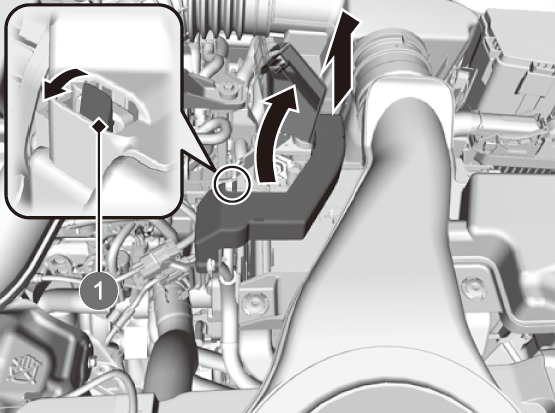

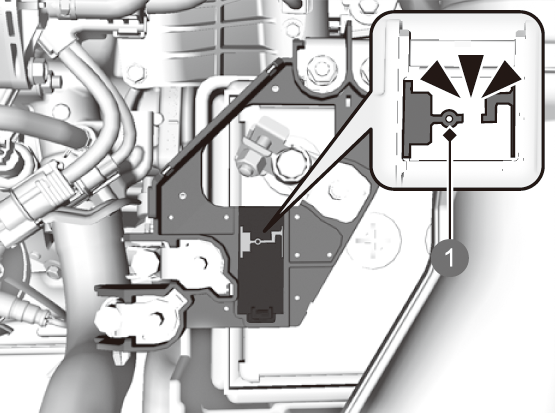

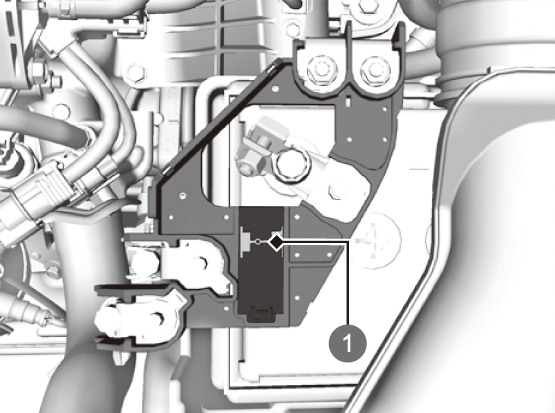

ヒューズボックスBのヒューズのカバーに、容量とアイコンが記載されています。

各ヒューズの装備と容量

容量に（　）がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。

表示		装備	容量
1	―	―	―
2		ワイパー	30A
		ABS/VSA FSR	40A
		サブヒューズボックス	(70A)
		イグニッションメイン	30A
	―	―	50A
	―	―	40A
		サブファン	30A
3		リレーモジュール2	30A
		リレーモジュール1	30A
		電動パワー ステアリング	70A
		メインファン	30A
		ABS/VSAモーター	40A
		ブースターモーター	40A
		ヒューズボックス メイン2	40A
4		オートスターター	30A
		運転席側パワー スライドドアモーター	30A
		ヒューズボックス オプション2	(60A)
		ヒューズボックス オプション1	70A
		助手席側リフトアップシート1※1 車いすウインチ1※2	(40A)
	―	―	60A
		ヒーターモーター	40A
5		助手席側パワー スライドドアモーター	30A
		リヤデフロスター	30A
	―	―	70A
	―	―	30A
		車いすウインチ2※2	(40A)
	―	―	30A
		ヒューズボックス メイン	60A
6	―	―	―
7		MGクラッチ	7.5A
8		左側ヘッドライト コントロール	15A
9		IGP	15A
10		FIサブ	15A
11		バッテリーセンサー	7.5A
12	―	―	―
13		イグニッションコイル	15A
14		バックアップFI-ECU	10A
15		TCU	15A
16		右側ヘッドライト コントロール	15A
17		助手席リフトアップシート2※1	(30A)
18		インジェクション	20A
19		イグニッション メイン2	20A
20	―	―	―
21		バックアップ	10A
22		ウォッシャー	15A

※1：助手席リフトアップシート装備車

※2：車いす仕様車

表示		装備	容量
23		REAL TIME AWD ユニット✤	(20A)
24		リヤアクセサリー ソケット	20A
25		フロントフォグライト	10A
26		フロントガラス熱線	(15A)
27	―	―	―
28	―	―	―
29		AD	7.5A
30		ホーン	15A
31		リヤブロアモーター	20A
32	―	―	―
33		セカンド シートヒーター✤	(20A)
34	―	―	―
35		MON	10A
36		VBACT	7.5A
37		IGPS LAF	7.5A
38		IGPS2サブ	7.5A

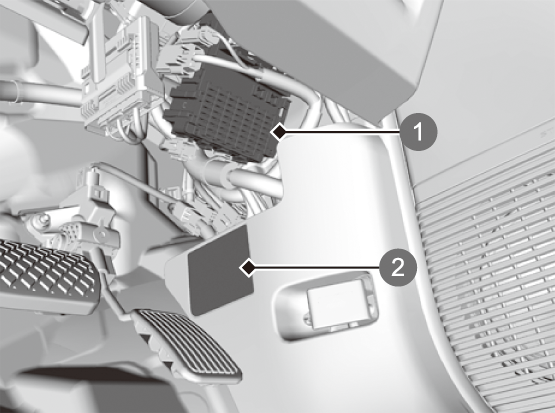

室内運転席側のヒューズボックス

さらに詳しく

ボンネット解除ノブの左上に貼ってあるラベルに、ヒューズの場所が表示してあります。

ヒューズ番号とラベルの番号で、該当するヒューズの位置を確認してください。

各ヒューズの装備と容量

容量に（　）がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。

表示		装備	容量
1		運転席 パワーウィンドー	20A
2		助手席 パワーウィンドー	20A
3		後席右側 パワーウィンドー	20A
4		後席左側 パワーウィンドー	20A
5		オプション	10A
6		SRSエアバッグ システム	10A
7		パワーテールゲート✤	(10A)
8	―	―	―
9		フロントアクセサリーソケット	20A
10		ドアロック	20A
11		メーター	7.5A
12		オプション3	7.5A
13		オプション2	10A
14		VBソレノイド	10A
15	―	―	―
16		非常点滅表示灯	10A
17	―	―	―
18	―	―	―
19		―	(10A)
20		―	(7.5A)
21	―	―	―
22		Hondaスマートキー システム	10A
23	―	―	―
24		IMGユニット	7.5A
25		制動灯	7.5A
26		SRSエアバッグ システム	10A
27		発電機	10A
28		ABS/VSA	10A
29		フューエルポンプ	15A
30		左側ドアアンロック	10A
31		右側ドアアンロック	10A
32		オーディオ	(15A)
33		マルチビューカメラ システム✤	(7.5A)
34		右側セカンドシート用USBチャージャー✤	(10A)
35		前席用 USBチャージャー✤	(10A)
36		―	(15A)
37	―	―	―
38		左側サードシート用USBチャージャー✤	(10A)
39		右側ドアロック	10A
40		左側ドアクローザー	20A
41		右側ドアクローザー	20A
42		TCU CVT	10A
43		エアコン	10A
44	―	―	―
45		ACC	10A
46		ACCキーロック	10A
47		左側ドアロック	10A
48		フロント シートヒーター✤	(20A)
49		右側サードシート用USBチャージャー✤	(10A)
50	―	―	―
51		左側セカンドシート用USBチャージャー✤	(10A)
52	―	―	―
53		オプション1	10A
54	―	―	―
55	―	―	―
56	―	―	―

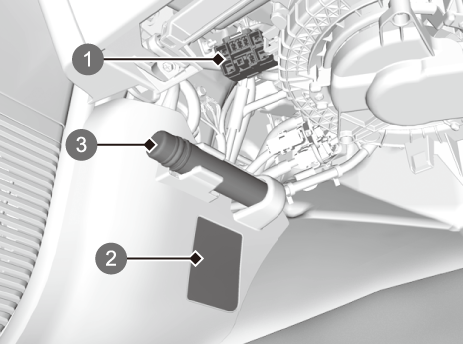

室内助手席側のヒューズボックス

さらに詳しく

発炎筒の下側に貼ってあるラベルに、ヒューズの場所が表示してあります。

ヒューズ番号とラベルの番号で、該当するヒューズの位置を確認してください。

各ヒューズの装備と容量

容量に（　）がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。

表示		装備	容量
1-1		パワーテールゲート1	(40A)
1-2		パワーテールゲート2	(20A)
1-3		車いすウインチ1✤	(7.5A)
1-4		車いすウインチ2✤	(10A)
1-5		パワーテールゲート3	(40A)
1-6	―	―	―
1-7	―	―	―
1-8	―	―	―

✤：タイプやオプションなどにより、装備が異なります。
