ヒューズの設置場所
電気装置が作動しない場合、パワーモードをOFFモードにして、ヒューズが切れていないか確認します。ヒューズは、4つのヒューズボックスに入っています。

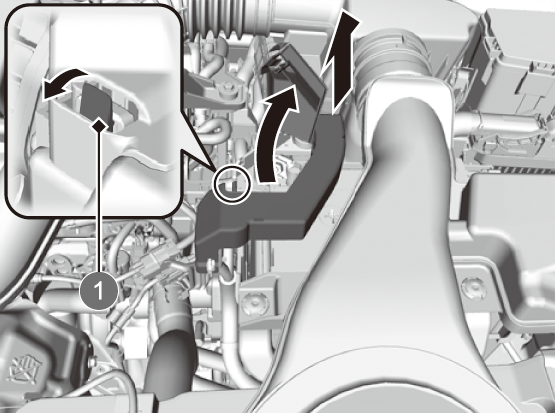

エンジンルーム内のヒューズボックス
- さらに詳しく
-
ヒューズボックスAのフタに、ヒューズの場所が表示してあります。ヒューズ番号とフタの表示で、該当するヒューズの位置を確認してください。
ヒューズボックスBのヒューズのカバーに、容量とアイコンが記載されています。
各ヒューズの装備と容量
容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
表示
|
装備
|
容量
|
|
---|---|---|---|
1 |
― |
― |
― |
2 |
ワイパー |
30A |
|
ABS/VSA FSR |
40A |
||
サブヒューズボックス |
(70A) |
||
イグニッションメイン |
30A |
||
― |
― |
50A |
|
― |
― |
40A |
|
サブファン |
30A |
||
3 |
リレーモジュール2 |
30A |
|
リレーモジュール1 |
30A |
||
電動パワー ステアリング |
70A |
||
メインファン |
30A |
||
ABS/VSAモーター |
40A |
||
ブースターモーター |
40A |
||
ヒューズボックス メイン2 |
40A |
||
4 |
オートスターター |
30A |
|
運転席側パワー スライドドアモーター |
30A |
||
ヒューズボックス オプション2 |
(60A) |
||
ヒューズボックス オプション1 |
70A |
||
VMP1※1
助手席側リフトアップシート1※2 |
(40A) |
||
― |
― |
60A |
|
ヒーターモーター |
40A |
||
5 |
助手席側パワー スライドドアモーター |
30A |
|
リヤデフロスター |
30A |
||
― |
― |
70A |
|
DCDCコンバーター1 |
30A |
||
VMP2※1
福祉車2※2, ※3 |
(40A) |
||
DCDCコンバーター2 |
30A |
||
ヒューズボックス メイン |
60A |
||
6 |
― |
― |
― |
7 |
MGクラッチ |
7.5A |
|
8 |
左側ヘッドライト コントロール |
15A |
|
9 |
IGP |
15A |
|
10 |
FIサブ |
15A |
|
11 |
バッテリーセンサー |
7.5A |
|
12 |
― |
― |
― |
13 |
イグニッションコイル |
15A |
|
14 |
バックアップFI-ECU |
10A |
|
15 |
TCU |
15A |
|
16 |
右側ヘッドライト コントロール |
15A |
|
17 |
助手席リフトアップシート2※2 |
(30A) |
|
18 |
インジェクション |
20A |
|
19 |
イグニッション メイン2 |
20A |
|
20 |
― |
― |
― |
21 |
バックアップ |
10A |
|
22 |
ウォッシャー |
15A |
※1:非福祉車両
※2:助手席リフトアップシート装備車
※3:福祉車両
表示
|
装備
|
容量
|
|
---|---|---|---|
23 |
REAL TIME AWD ユニット✤ |
(20A) |
|
24 |
リヤアクセサリー ソケット |
20A |
|
25 |
フロントフォグライト |
10A |
|
26 |
フロントガラス熱線 |
(15A) |
|
27 |
― |
― |
― |
28 |
― |
― |
― |
29 |
AD |
7.5A |
|
30 |
ホーン |
15A |
|
31 |
リヤブロアモーター |
20A |
|
32 |
― |
― |
― |
33 |
セカンド シートヒーター✤ |
(20A) |
|
34 |
― |
― |
― |
35 |
MON |
10A |
|
36 |
VBACT |
7.5A |
|
37 |
IGPS LAF |
7.5A |
|
38 |
IGPS2サブ |
7.5A |

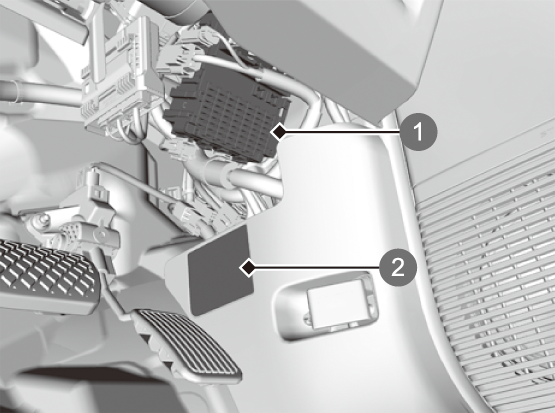

室内運転席側のヒューズボックス
- アクセルペダルの上にあります。
-
- ヒューズボックス
- ラベル
- さらに詳しく
-
ボンネット解除ノブの左上に貼ってあるラベルに、ヒューズの場所が表示してあります。ヒューズ番号とラベルの番号で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
表示
|
装備
|
容量
|
|
---|---|---|---|
1 |
運転席 パワーウィンドー |
20A |
|
2 |
助手席 パワーウィンドー |
20A |
|
3 |
後席右側 パワーウィンドー |
20A |
|
4 |
後席左側 パワーウィンドー |
20A |
|
5 |
フロントセンサー カメラ、 レーダーセンサー |
10A |
|
6 |
SRSエアバッグ システム |
10A |
|
7 |
パワーテールゲート✤ |
(10A) |
|
8 |
― |
― |
― |
9 |
フロントアクセサリーソケット |
20A |
|
10 |
ドアロック |
20A |
|
11 |
メーター |
7.5A |
|
12 |
ファン |
7.5A |
|
13 |
サブバッテリー |
10A |
|
14 |
VBソレノイド |
10A |
|
15 |
― |
― |
― |
16 |
非常点滅表示灯 |
10A |
|
17 |
― |
― |
― |
18 |
― |
― |
― |
19 |
― |
(10A) |
|
20 |
― |
(7.5A) |
|
21 |
― |
― |
― |
22 |
Hondaスマートキー システム |
10A |
|
23 |
― |
― |
― |
24 |
IMGユニット |
7.5A |
|
25 |
制動灯 |
7.5A |
|
26 |
SRSエアバッグ システム |
10A |
|
27 |
発電機 |
10A |
|
28 |
ABS/VSA |
10A |
|
29 |
フューエルポンプ |
15A |
|
30 |
左側ドアアンロック |
10A |
|
31 |
右側ドアアンロック |
10A |
|
32 |
― |
(15A) |
|
33 |
マルチビューカメラ システム✤ |
(7.5A) |
|
34 |
右側セカンドシート用USBチャージャー✤ |
(15A) |
|
35 |
前席用 USBチャージャー✤ |
(15A) |
|
36 |
― |
(15A) |
|
37 |
― |
― |
― |
38 |
左側サードシート用USBチャージャー✤ |
(15A) |
|
39 |
右側ドアロック |
10A |
|
40 |
左側ドアクローザー |
20A |
|
41 |
右側ドアクローザー |
20A |
|
42 |
TCU CVT |
10A |
|
43 |
エアコン |
10A |
|
44 |
― |
― |
― |
45 |
ACC |
10A |
|
46 |
ACCキーロック |
10A |
|
47 |
左側ドアロック |
10A |
|
48 |
フロント シートヒーター✤ |
(20A) |
|
49 |
右側サードシート用USBチャージャー✤ |
(15A) |
|
50 |
― |
― |
― |
51 |
左側セカンドシート用USBチャージャー✤ |
(15A) |
|
52 |
― |
― |
― |
53 |
オプション |
10A |
|
54 |
― |
― |
― |
55 |
― |
― |
― |
56 |
― |
― |
― |

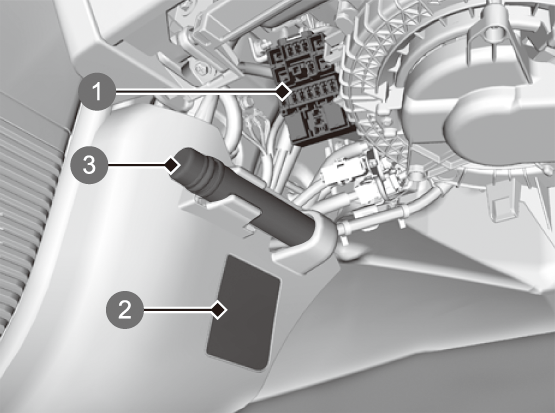

室内助手席側のヒューズボックス
- 発炎筒の上方にあります。
-
- ヒューズボックス
- ラベル
- 発炎筒
- さらに詳しく
-
発炎筒の下側に貼ってあるラベルに、ヒューズの場所が表示してあります。ヒューズ番号とラベルの番号で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
表示
|
装備
|
容量
|
|
---|---|---|---|
1-1 |
パワーテールゲート1✤ |
(40A) |
|
1-2 |
パワーテールゲート2✤ |
(20A) |
|
1-3 |
車いすウインチ1✤ |
(7.5A) |
|
1-4 |
車いすウインチ2✤ |
(10A) |
|
1-5 |
パワーテールゲート3✤ |
(40A) |
|
1-6 |
― |
― |
― |
1-7 |
― |
― |
― |
1-8 |
― |
― |
― |
2-1 |
― |
― |
― |
2-2 |
レーダーセンサー |
(7.5A) |
|
2-3 |
ヒーターコントロール |
(7.5A) |
|
2-4 |
EOP |
(10A) |
|
2-5 |
― |
― |
― |
2-6 |
ACC |
(7.5A) |
|
2-7 |
オーディオ |
(20A) |
✤:タイプやオプションなどにより、装備が異なります。
ヒューズの点検と交換
-
- パワーモードをOFFモードにし、ヘッドライトとすべてのアクセサリーをOFFにする。

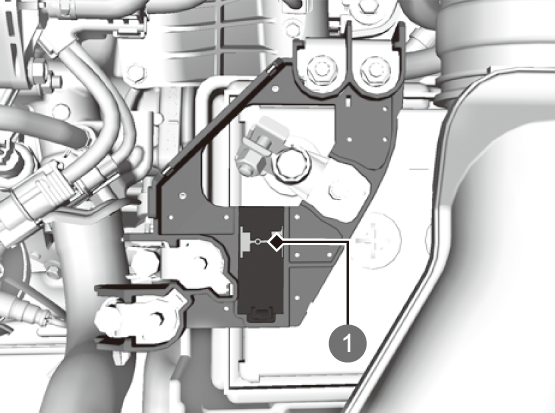

- バッテリーの+端子の隣にあるカバーを開ける。
-
- 内部のヒューズを点検する。
- 切れているヒューズがあったら、Honda販売店に修理を依頼してください。

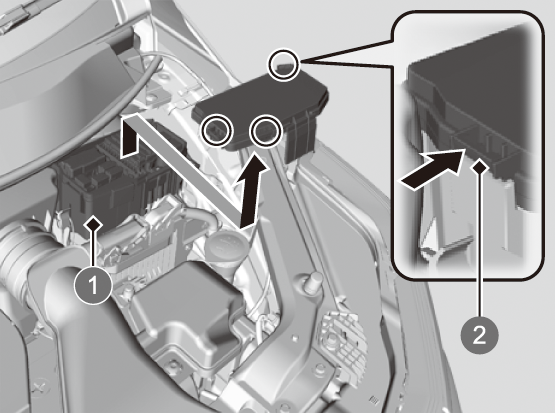

- エンジンルーム内のヒューズボックスAのフタを取り外す。
- 内部のヒューズを点検する。
- 切れているヒューズがあったら、ヒューズプラーで引き抜き、新しいものと交換してください。

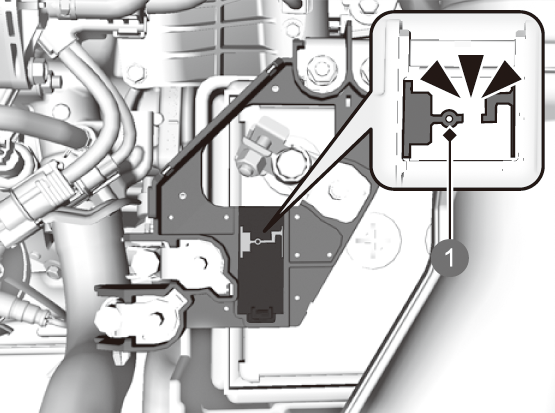

- 内部のヒューズを点検する。
-
- 切れたヒューズ
-
- 室内の小さいヒューズを点検する。
- 切れているヒューズがあったら、ヒューズプラーで引き抜き、新しいものと交換してください。
- 室内の小さいヒューズを点検する。
-

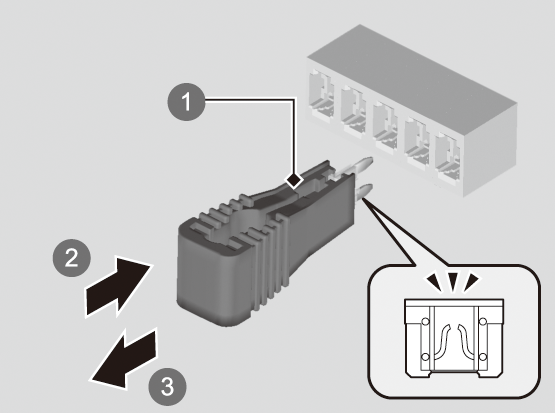

- ヒューズプラー
- 取り付ける
- 外す
- さらに詳しく
-
アドバイス
規定容量より大きいヒューズに交換すると、電気系統を損傷する危険性が高くなります。交換したあと、すぐにヒューズが切れるような場合は、Honda販売店で点検を受けてください。
ヒューズは同じ規定容量のヒューズと交換してください。各ヒューズの装備と容量(ヒューズボックスA)各ヒューズの装備と容量(ヒューズボックスB)各ヒューズの装備と容量(室内運転席側のヒューズボックス)各ヒューズの装備と容量(室内助手席側のヒューズボックス)
エンジンルーム内のヒューズボックスAには、フタの裏にヒューズプラーがついています。ヒューズプラーは、切れている小さいヒューズを引き抜くときに使います。
