マルチビューカメラの画像を表示させるには

さらに詳しく

パーキングセンサーが障害物を検知すると、インジケーターが表示されます。

パーキングセンサーシステム

車両が後方から接近していることが検知されると、後退出庫サポートが警告します。

後退出庫サポート

シフトポジションがRのときは、オーディオとナビゲーションシステムは操作できません。

速度が25m/h以上のときにスイッチを押すと、待機画面が表示されます。
速度が20km/h以下になると、画面がマルチビューカメラシステムの画像に切り換わります。

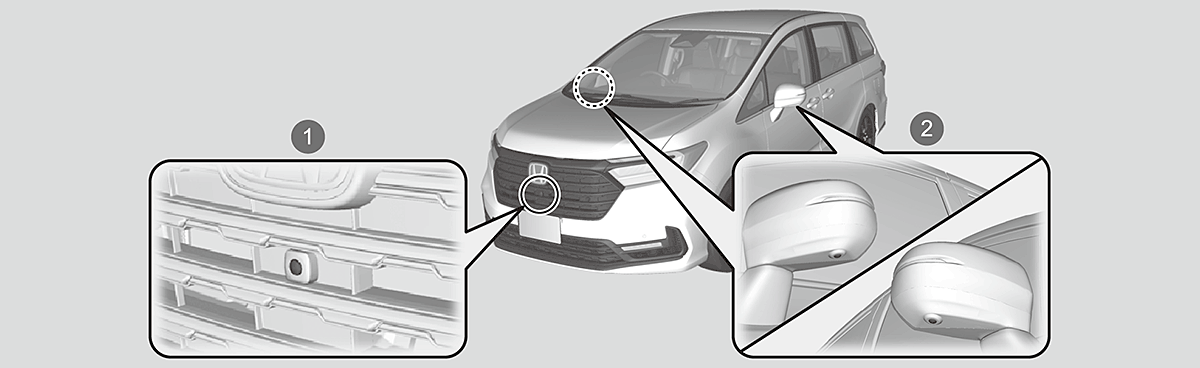

カメラの設置場所と画像について

• フロントカメラ
• サイドカメラ

• グラウンドビュー：4台のカメラでとらえた合成画像で、車両を真上から見たイメージで表現されます。
• フロントビュー+グラウンドビュー
• フロントブラインドビュー
• 、または
• 、、またはスイッチ
• 左右サイドビュー+グラウンドビュー
• 左右サイドビュー
• 、または
• 、、またはスイッチ
• スイッチ
• 、または
• 、または

カメラは特殊なレンズを使用しています。そのため、画面上の距離と実際の距離が異なって見えたり、対象物が変形して表示されることがあります。車両から離れるほど、その傾向は強くなります。

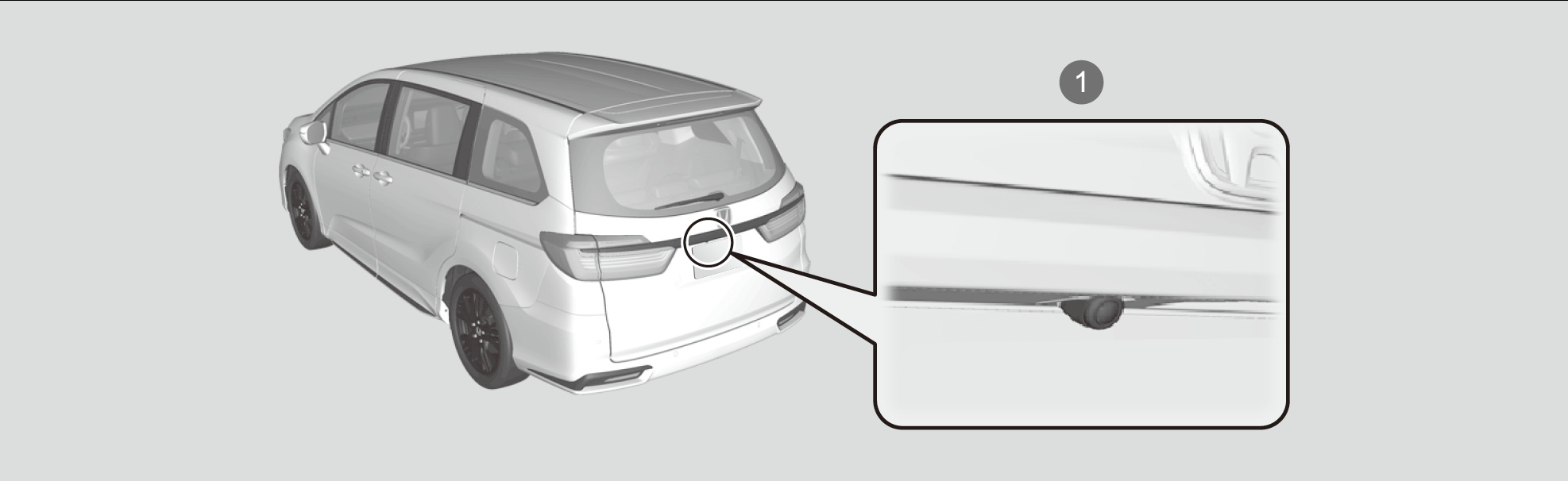

• リアカメラ

• グラウンドビュー：4台のカメラでとらえた合成画像で、車両を真上から見たイメージで表現されます。
• リアワイドビュー+グラウンドビュー
• リアワイドビュー
• 、または
• 、、またはスイッチ
• リアビュー+グラウンドビュー
• リアビュー
• 、または
• 、、またはスイッチ
• スイッチ
• 、または
• 、または

カメラは特殊なレンズを使用しています。そのため、画面上の距離と実際の距離が異なって見えたり、対象物が変形して表示されることがあります。車両から離れるほど、その傾向は強くなります。

目安ガイド線と予測ガイド線表示

マルチビューカメラシステムが起動している状態のときに以下のガイド線を表示できます。

目安ガイド線：車両からの距離を表示することができます。この距離は、実際の距離とは異なる場合があります。

予測ガイド線：ハンドル操作に応じて、車両の動く方向を表示することができます。

さらに詳しく

目安ガイド線および予測ガイド線とカメラ画像が示す距離は、車高の変化や路面の状態の影響などにより、実際の距離と異なることがあります。
目安ガイド線および予測ガイド線はあくまでも参考としてお使いください。

目安ガイド線および予測ガイド線はカスタマイズにより表示/ 非表示を切り換えることができます。

ナビゲーションまたはオーディオの取扱情報をご覧ください。

目安ガイド線および予測ガイド線を非表示にした場合、再度表示にするまで非表示の状態が維持されます。

マルチビューカメラの使いかた

さらに詳しく

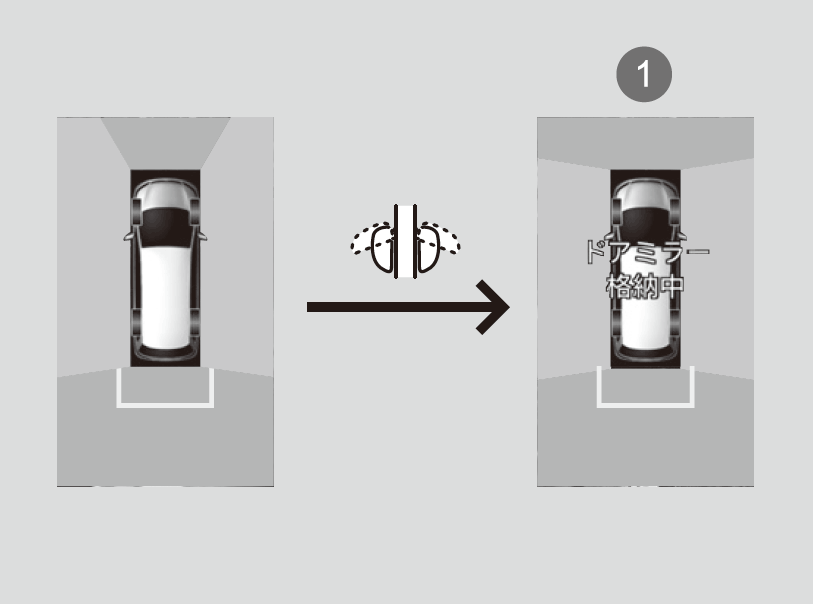

ドアミラーを格納してもグラウンドビューは表示されます。ただし、ドアミラー格納中は表示エリアおよび死角が異なりますので注意してください。

• 格納中の表示

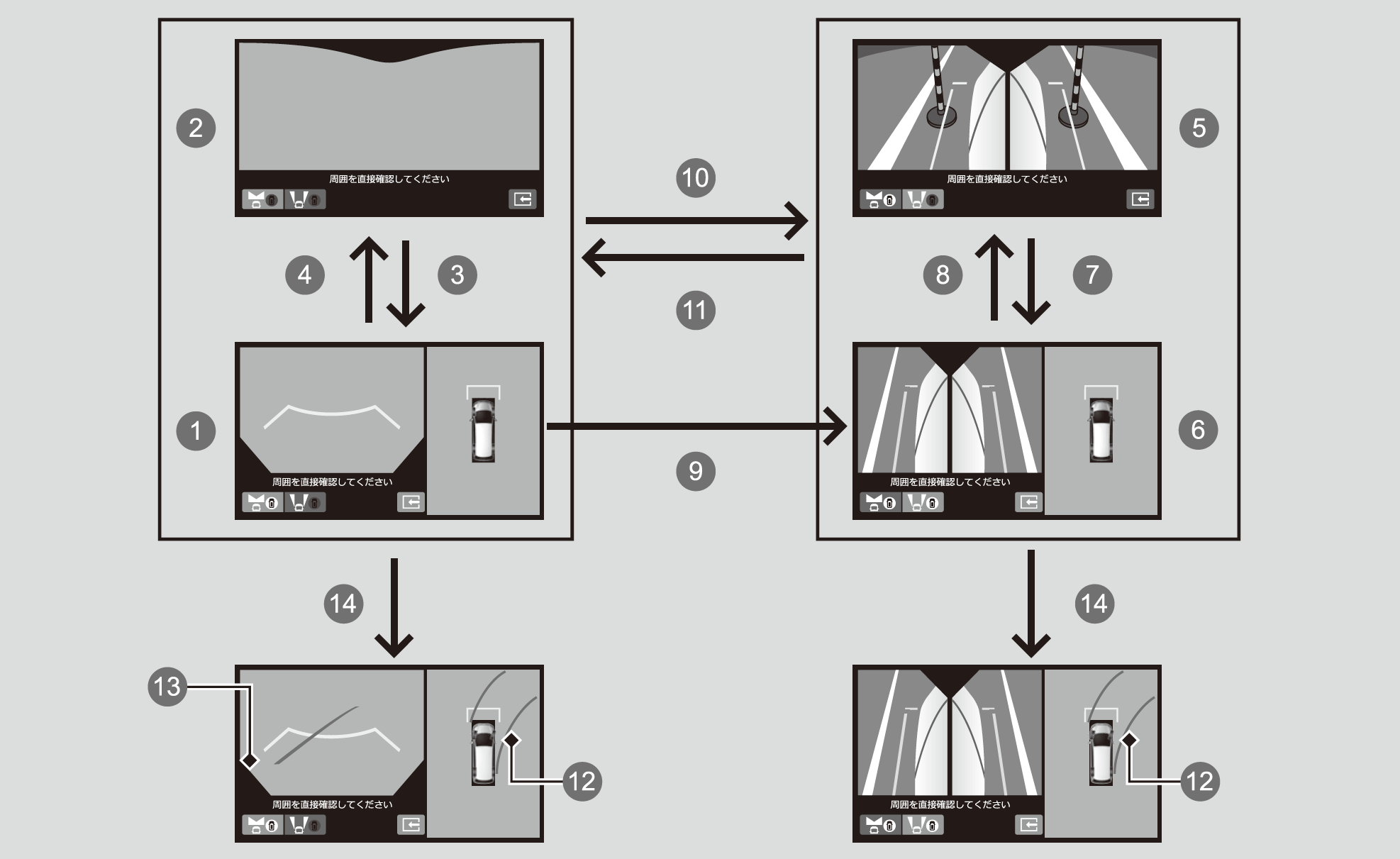

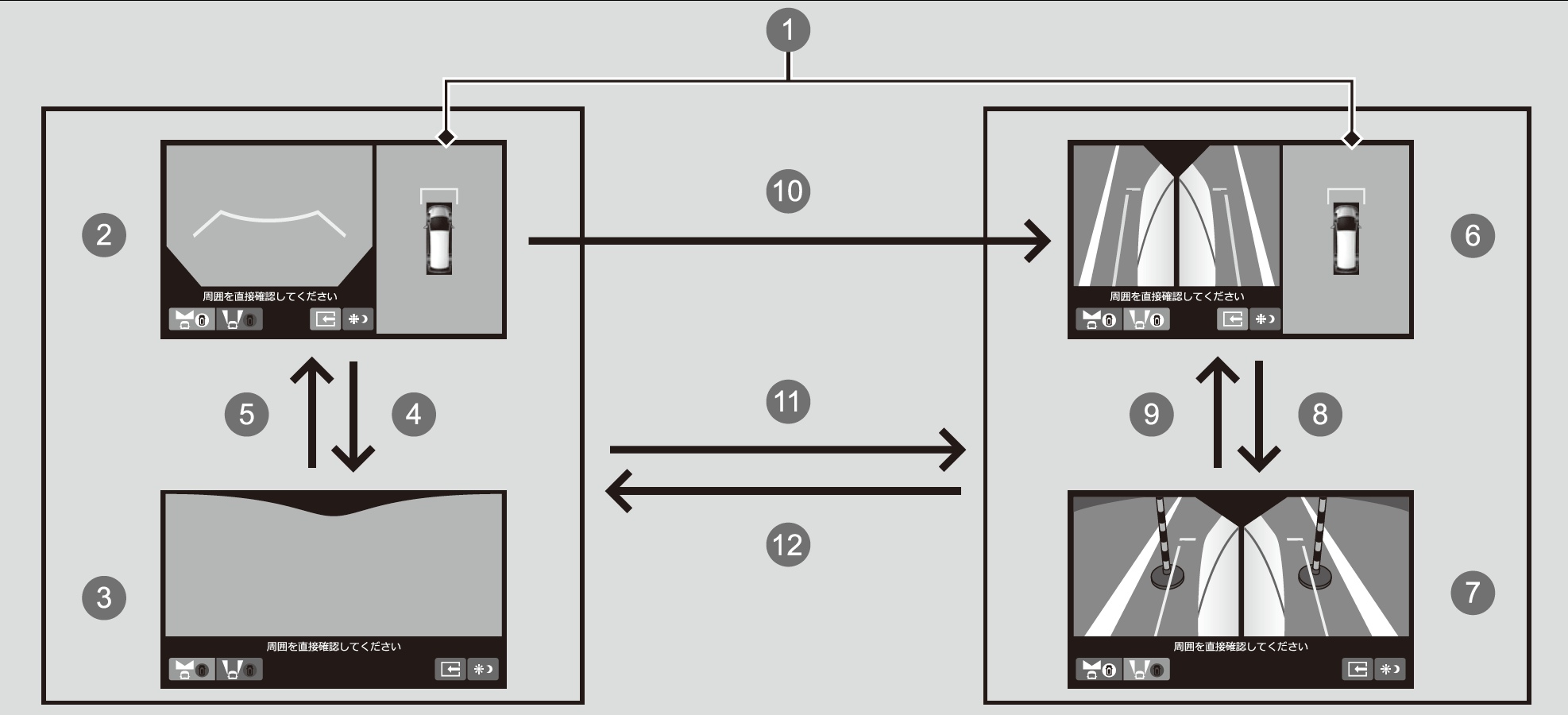

前方と前方側面の障害物を確認するには

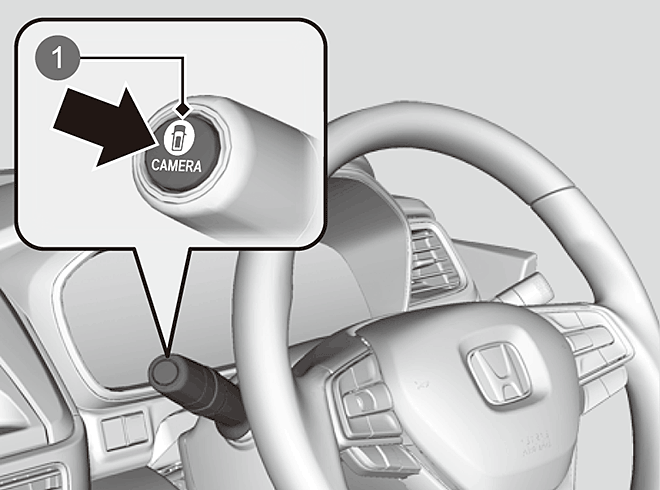

スイッチを押すと前方画面表示が表示できます。車速が20km/h以下のときにスイッチを押すと、画像が以下のように切り換わります。

• フロントビュー+グラウンドビュー
• フロントブラインドビュー
• 、、またはスイッチ
• 、または
• 左右サイドビュー
• 左右サイドビュー+グラウンドビュー
• 、、またはスイッチ
• 、または
• スイッチ
• 、、またはスイッチ
• 、または
• 予測ガイド線は、車両の外側から約25cmの位置に表示されます。
• 死角になる部分は黒く表示されます。
• ハンドルを90度以上切る

さらに詳しく

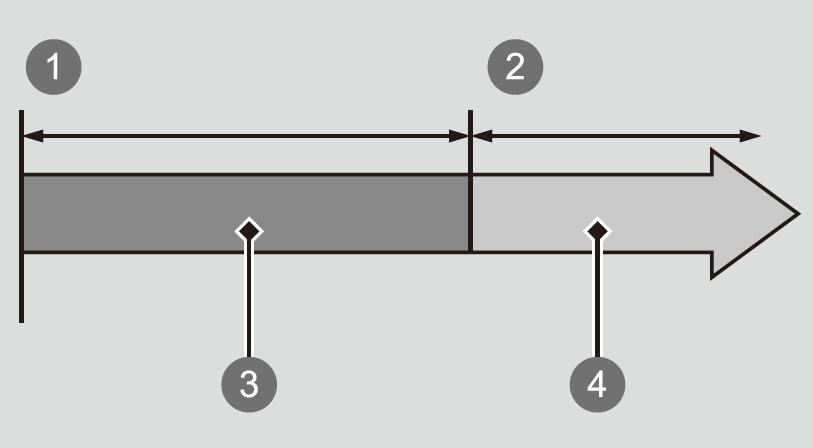

車速が25km/hを超えるとフロントビューまたはサイドビュー画面は自動的にオーディオ/インフォメーション画面に切り換わります。

• 0 km/h
• 25 km/h
• カメラ画面
• オーディオ/インフォメーション画面

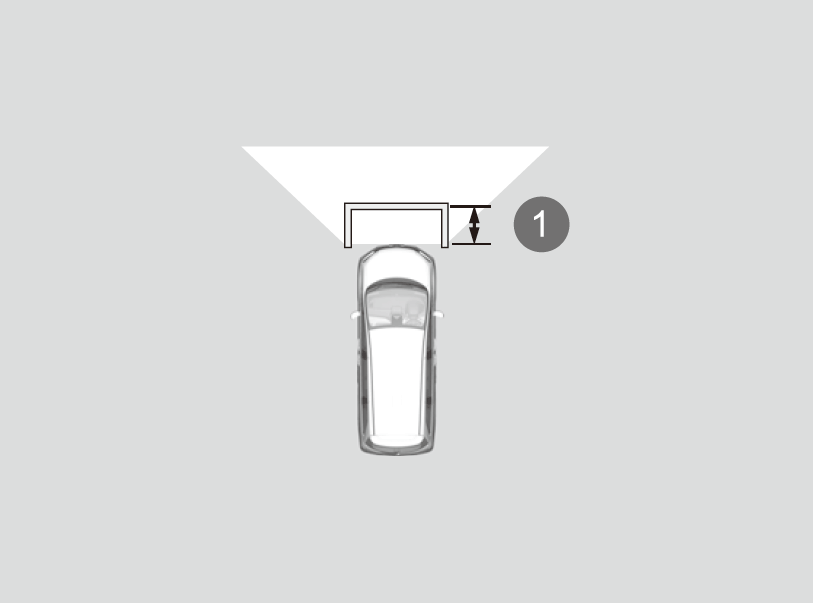

ガイド線の距離は、おおよその距離です。

• 約1m

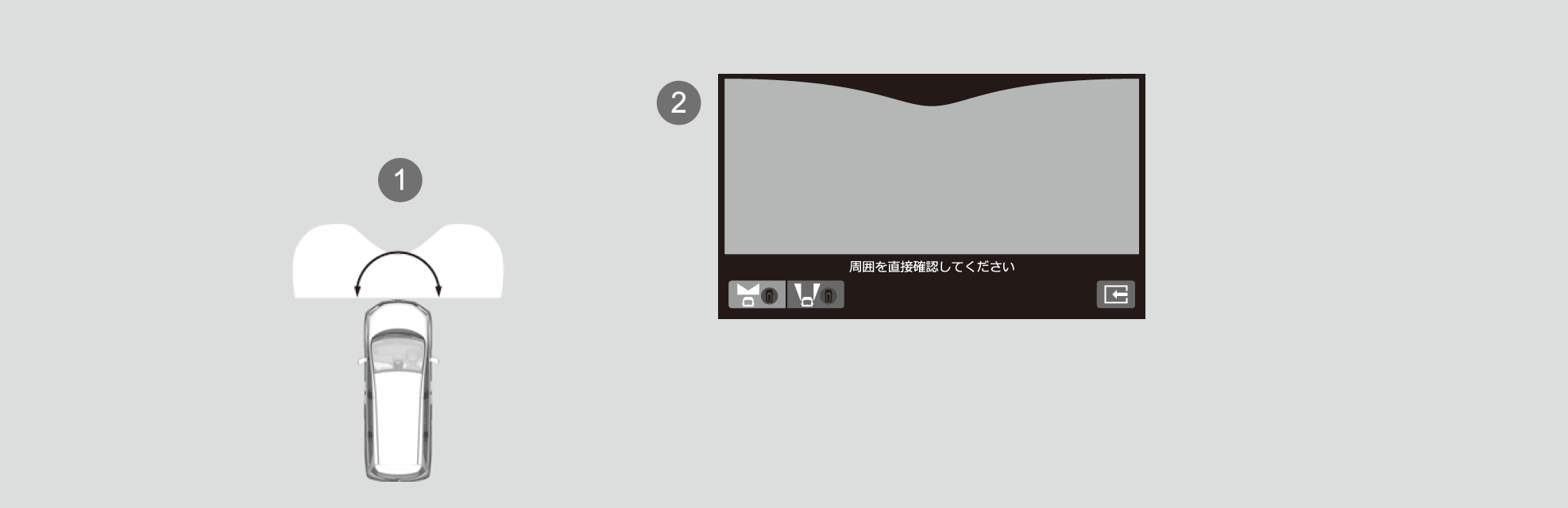

見通しの悪い交差点で左右を確認するには

フロントブラインドビュー画面は見通しの悪い交差点などで左右を確認する際に使用すると便利です。

• フロントブラインドビュー画面に表示される範囲は約180度です。
• フロントブラインドビュー

さらに詳しく

フロントブラインドビュー画面は広い範囲を写すため、画像は大きくゆがんで表示されます。また障害物との距離が実際より近くまたは遠くに見えることがあります。

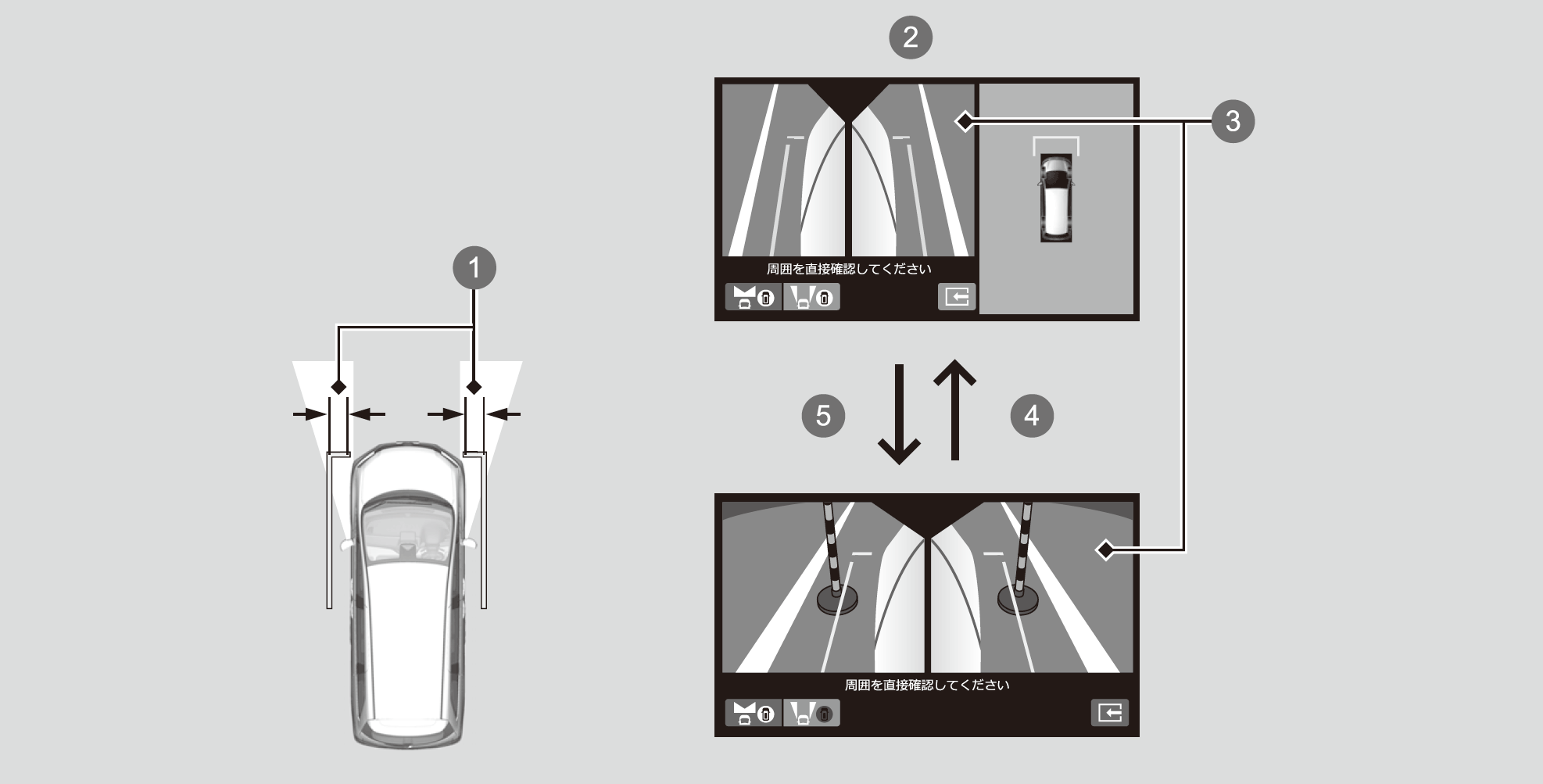

前方側面の障害物を確認するには

左右サイドビュー画面は路肩や料金所に幅寄せしたり、狭い道でのすれ違いの際に使用すると便利です。

• 30cm
• サイドビュー画像
• サイドビュー：サイドカメラの画像です。
• 、、またはスイッチ
• 、または

目安ガイド線の距離車両外側から約30cm

さらに詳しく

左右サイドビューは、ドアミラーを格納しているときは表示されません。

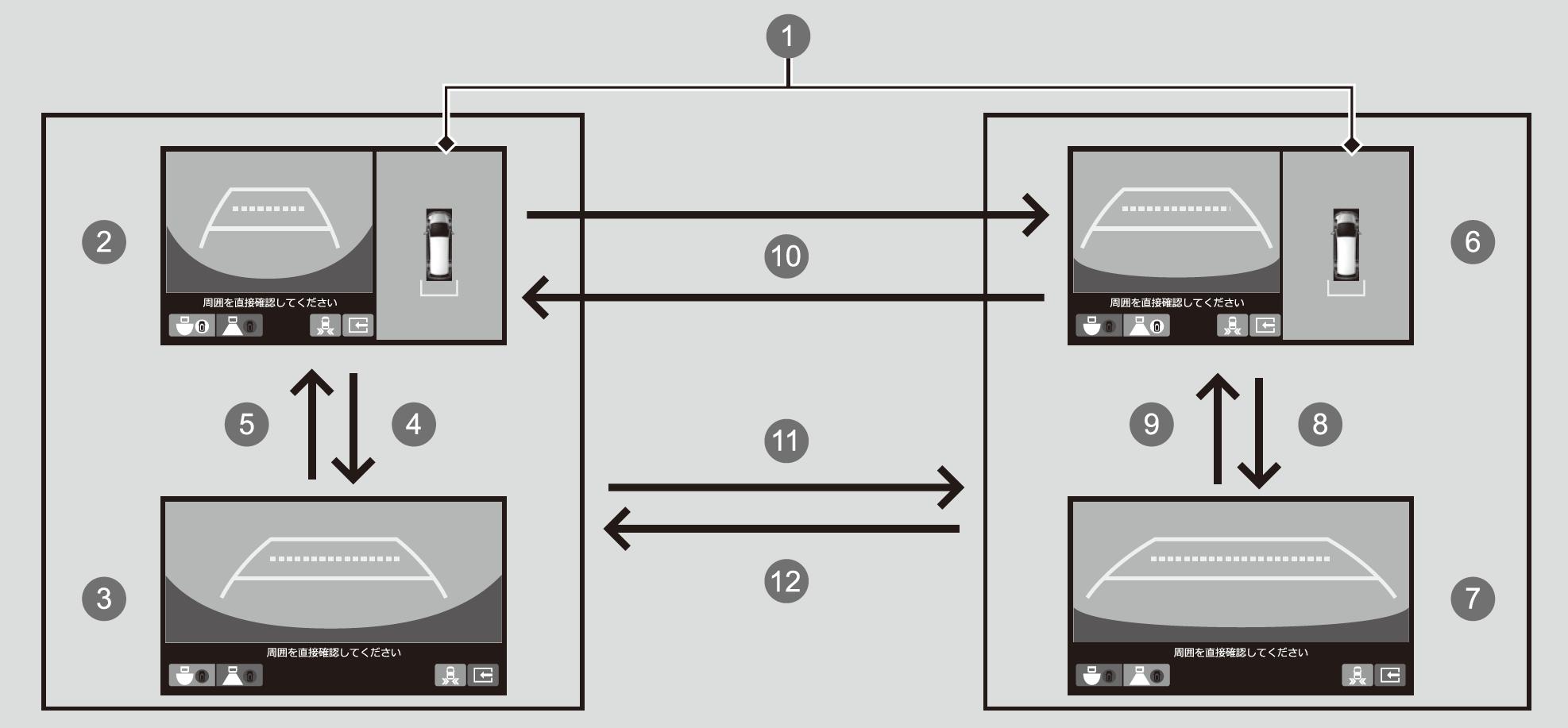

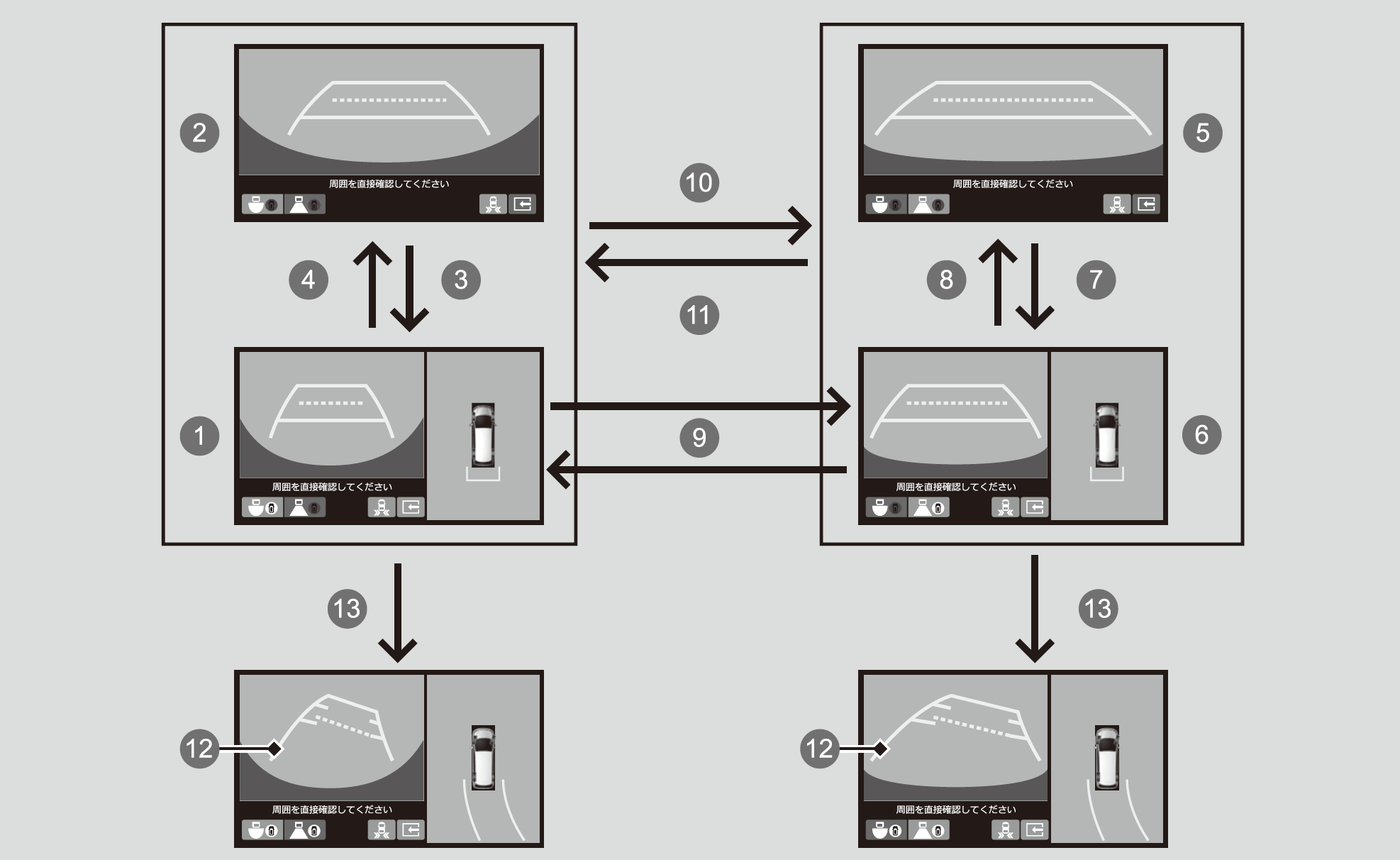

後方の障害物を確認するには

シフトポジションをRにすると、自動的に後方画面表示に切り換わります。

• リアワイドビュー+グラウンドビュー
• リアワイドビュー
• 、、またはスイッチ
• 、または
• リアビュー
• リアビュー+グラウンドビュー
• 、、またはスイッチ
• 、または
• スイッチ
• 、または
• 、または
• 予測ガイド線は、車両の外側から約25cmの位置に表示されます。
• ハンドルを90度以上切る

さらに詳しく

シフトポジションをRに切り換えたときに、後方画面表示が遅れて切り換わることがあります。

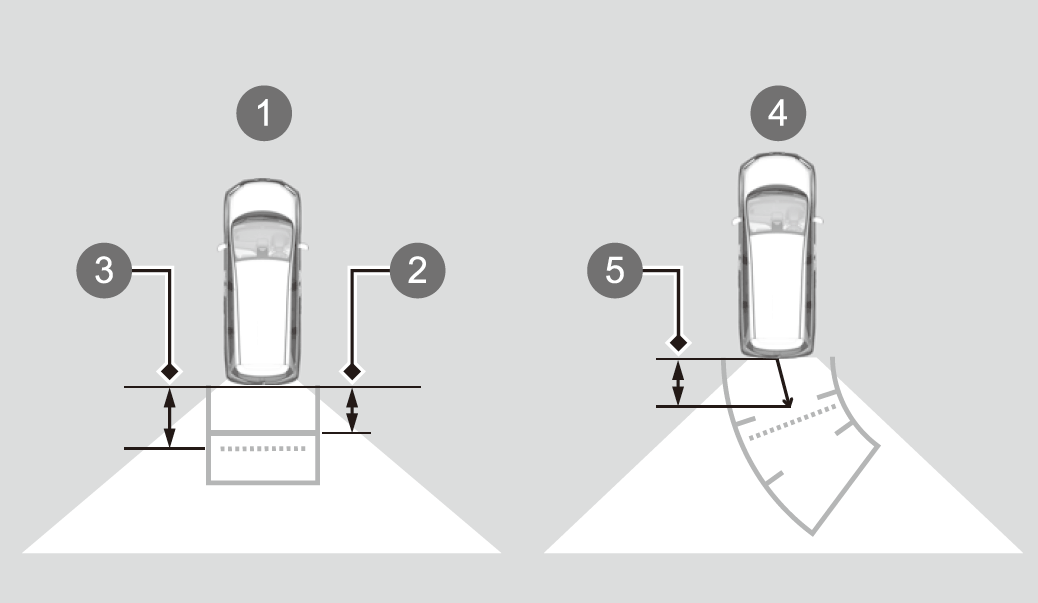

おおよその距離

• 目安ガイド線の距離
• 約50cm
• 約95cm（テールゲートを開いたときの目安距離）
• 予測ガイド線の距離
• 約1m

マルチビューカメラシステムの制限

次の状態では、システムは適切に働きません。
