ヒューズの設置場所

電気装置が作動しない場合、エンジンスイッチを0※1にして、ヒューズが切れていないか確認します。ヒューズは、エンジンルームと室内のヒューズボックスに入っています。

エンジンルーム内のヒューズボックス

エンジンルーム内の助手席側にあります。タブを押して開けてください。
さらに詳しく
ヒューズボックスのフタに、ヒューズの場所が表示してあります。
ヒューズ番号とフタの表示で、該当するヒューズの位置を確認してください。
  1. Hondaスマートキーシステム装備車はエンジンスイッチの代わりにENGINE START/STOPが適用されています。

各ヒューズの装備と容量

容量に（　）がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。

表示
装備
容量
1
ヒューズボックス
メイン 2
40A
DC/DC 2
30A
アクセサリーソケット
(カーゴスペース)
20A
EPS
40A
DC/DC 1
30A
ABS/VSA モーター
40A
MAIN
100A
2
ヒューズボックス
メイン 1
60A
IG MAIN
50A
3
―
―
―
4
―
―
―
5
ホーン・制動灯
10A
表示
装備
容量
6
―
―
―
7
ABS/VSA FSR
20A
8
―
―
―
9
非常点滅表示灯
10A
10
フォグライト✤
(7.5A)
11
―
―
―
12
―
―
―
13
バックアップ (VST)
15A
14
―
―
―
15
スターター
30A
16
冷却ファン
30A
17
ワイパー
20A
18
MGクラッチ
7.5A
19
―
―
―※1
VBACT
10A※2
20
LAF
7.5A
21
左側ヘッドライト
ロービーム
10A
表示
装備
容量
22
右側ヘッドライト
ロービーム
10A
23
ドライブバイワイヤ
15A※1
20A※2
24
スモールライト
7.5A
25
IG COIL
15A
26
IGP
15A
27
左側ヘッドライト
ハイビーム※3
10A
アクセサリーライト※4
7.5A
28
右側ヘッドライト
ハイビーム※3
10A
―
―※4
―
  1. ターボ非装備車
  2. ターボ装備車
  3. ハロゲンヘッドライト装備車
  4. LEDヘッドライト装備車

室内のヒューズボックス

インストルメントパネルの奥にあります。

  • 下から確認できます。
さらに詳しく
コラムカバーの下に貼ってあるラベルに、ヒューズの場所が表示してあります。
ヒューズ番号とラベルの番号で、該当するヒューズの位置を確認してください。

各ヒューズの装備と容量

容量に（　）がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。

表示
装備
容量
1
ヒーターモーター
30A
2
―
―※1
―
STS※2
5A
3
ウォッシャー※1
10A
―
―※2
―
4
―
―※1
―
ウォッシャー※2
10A
5
―
―
―
6
―
―
―
7
助手席
パワーウィンドー
15A
8
オーディオ(VST)✤
(10A)
9
USB CHARGE
(7.5A)
10
ヘッドライトハイビーム SOL
(7.5A)
11
E-LATCH※1
7.5A
―
―※2
―
12
―
―
―
13
VSA(VST)
5A
14
アクセサリーソケット
20A
15
アクセサリー
5A
16
Honda スマートキー
システム※1
10A
―
―※2
―
17
室内灯
7.5A
18
運転席
パワーウィンドー
20A
19
リヤデフロスター※1
20A
―
―※2
―
20
SRSエアバッグ
システム※1
10A
―
―※2
―
21
リヤワイパー※1
10A
電動ドアミラー※2
7.5A
22
後退灯※1
5A
エアコン※2
5A
23
―
―※1
―
ドアロックモーター1（アンロック）※2
15A
24
―
―※1
―
ドアロックモーター2（アンロック）※2
15A
25
ヒーテッドドアミラー✤
(10A)
26
電動ドアミラー※1
7.5A
―
―※2
―
27
エアコン※1
5A
―
―※2
―
28
―
―※1
―
リヤデフロスター※2
20A
29
―
―※1
―
ACCキーロック※2
5A
30
ドアロックモーター1（アンロック）※1
15A
ドアロックモーター1（ロック）※2
15A
31
―
―※1
―
SRSエアバッグ
システム※2
10A
32
ドアロックモーター2（アンロック）※1
15A
リヤワイパー※2
10A
33
ドアロックモーター2（ロック）※1
15A
後退灯※2
5A
34
ドアロックモーター1（ロック）※1
15A
ドアロックモーター2（ロック）※2
15A
  1. Hondaスマートキー装備車
  2. Hondaスマートキー非装備車
表示
装備
容量
35
メーター(VST)
7.5A
36
ACC(VST)
5A
37
フューエルポンプ
15A
38
スターターカット
コイル※1
5A
メーター※2
7.5A
39
FI(EM)※1
10A
フロントワイパー※2
5A
40
フロントワイパー※1
5A
FI(EM)※2
10A
41
メーター※1
7.5A
スターターカット
コイル※2
5A
42
VSA CNTL(VST)
5A
43
バックアップ2
10A
  1. Hondaスマートキー装備車
  2. Hondaスマートキー非装備車

ヒューズの点検と交換

  1. エンジンスイッチを0※1にし、ヘッドライトとすべてのアクセサリーをOFFにする。
  2. ヒューズボックスのフタを取り外す。
  3. エンジンルーム内の大きいヒューズを点検する。
    • 切れているヒューズがあったら、プラスドライバーでネジを外し、新しいものと交換してください。
  1. エンジンルーム内と、室内の小さいヒューズを点検する。
    • 切れているヒューズがあったら、ヒューズプラーで引き抜き、新しいものと交換してください。
さらに詳しく

アドバイス

規定容量より大きいヒューズに交換すると、電気系統を損傷する危険性が高くなります。
交換したあと、すぐにヒューズが切れるような場合は、Honda販売店で点検を受けてください。


ヒューズは同じ規定容量のヒューズと交換してください。
規定容量はヒューズの設置場所に記載している一覧で確認してください。

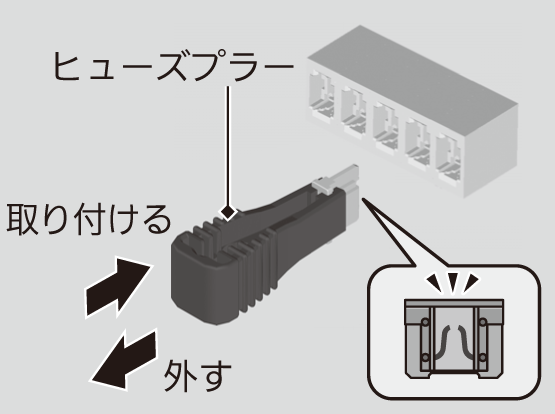

エンジンルーム内のヒューズボックスには、ヒューズプラーがついています。
ヒューズプラーは、切れている小さいヒューズを引き抜くときに使います。
  1. Hondaスマートキーシステム装備車はエンジンスイッチの代わりにENGINE START/STOPが適用されています。

✤：タイプやオプションなどにより、装備が異なります。
