ヒューズの設置場所

電気装置が作動しない場合、パワーモードをOFFモードにして、ヒューズが切れていないか確認します。ヒューズは、エンジンルームと室内のヒューズボックスに入っています。

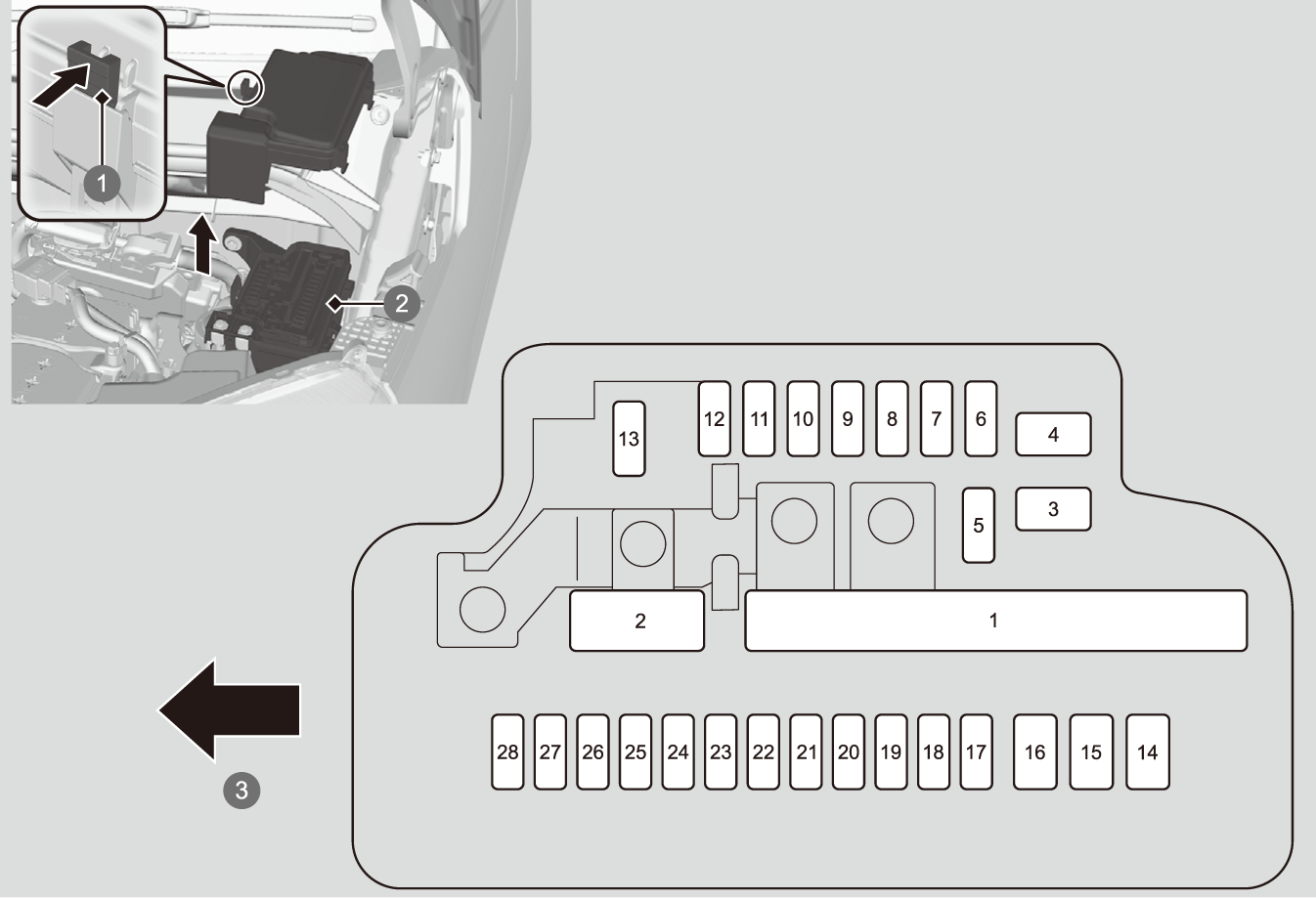

エンジンルーム内のヒューズボックス

エンジンルーム内の助手席側に付いているバッテリーの隣にあります。タブを押して開けてください。

ヒューズの場所は次のイラストに示しています。

表のヒューズ番号とイラストで、該当するヒューズの位置を確認してください。

  1. タブ
  2. ヒューズボックス

各ヒューズの装備と容量

容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。

装備
容量
1
ヒューズボックス
メイン2
40A
DC/DC2
30A
ABS/VSA FSR
40A
EPS
40A
DC/DC1
30A
ABS/VSAモーター
40A
MAIN
100A
2
IG MAIN
50A
ヒューズボックス
メイン1
60A
3
車いす VMP 1
(40A)
4
車いす VMP 2
(40A)
5
ホーン・制動灯
10A
6
助手席側
パワースライドドア
30A
7
リレーモジュール1
10A
8
運転席側
パワースライドドア
(30A)
9
非常点滅表示灯
10A
10
リレーモジュール2
10A
11
12
バックアップ
10A
13
バックアップ(VST)
15A
14
サブヒューズ
ボックスメイン(EPB)
(30A)
15
スターター
30A
16
冷却ファン
30A
17
ワイパー
20A
18
MGクラッチ
7.5A
19
VBACT
(10A)
20
LAF
7.5A
21
ライトコントロール
モジュールL
10A
22

ライトコントロール モジュールR

10A
23
ドライブバイワイヤ
15A※1
20A※2
24
バッテリーセンサー
10A
25
イグニッションコイル
15A
26
IGP
15A
27
28

※1:ターボ非装備車

※2:ターボ装備車

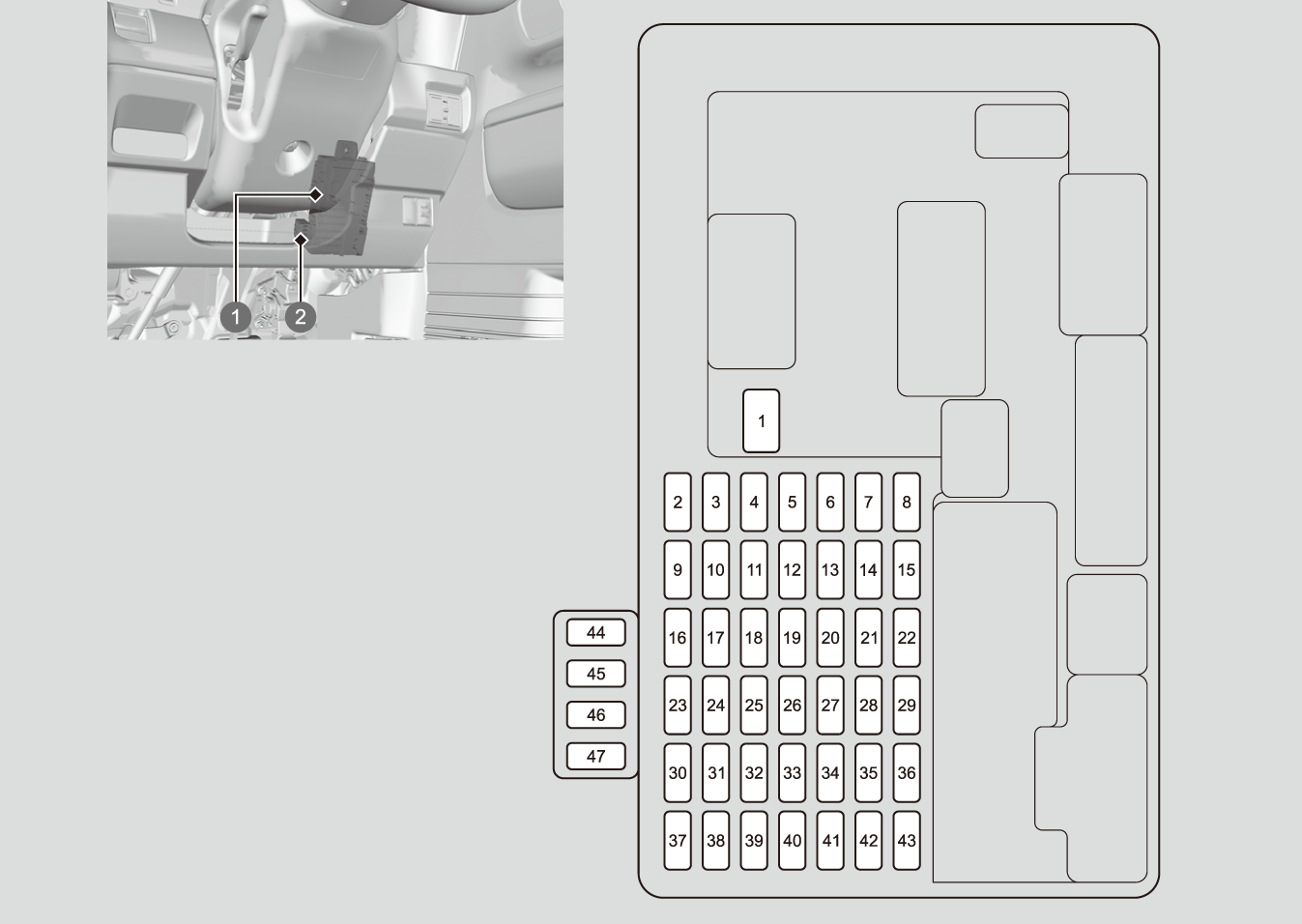

室内のヒューズボックス

インストルメントパネルの奥にあります。

  • 下から確認できます。

ヒューズの場所は次のイラストに示しています。

表のヒューズ番号とイラストで、該当するヒューズの位置を確認してください。

  1. ヒューズボックス
  2. 44 ~ 47番ヒューズ

各ヒューズの装備と容量

容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。

装備
容量
1
ヒーターモーター
30A
2
3
ウォッシャー
10A
4
SRS
10A
5
運転席側
リヤパワーウィンドー
15A
6
助手席側
リヤパワーウィンドー
15A
7
助手席
パワーウィンドー
15A
8
オーディオ(VST)
10A
9
USBチャージャー
7.5A
10
11
E-LATCH
7.5A
12
バックアップ2
10A
13
VSA(VST)
5A
14
アクセサリーソケット
20A
15
アクセサリー
5A
16
Hondaスマートキー
システム
10A
17
7.5A
18
運転席
パワーウィンドー
20A
19
運転席側イージードア
クローザー
20A
20
SRSエアバッグシステム
5A
21
リヤワイパー
10A
22
後退灯
5A
23
シートヒーター
(10A)
24
オプション
7.5A
25
ヒーテッドドアミラー
(10A)
26
助手席側イージードア
クローザー
20A
27
電動ドアミラー
7.5A
28
エアコン
5A
29
RR DEF
20A
30
運転席側ドアロック
モーター(アンロック)
10A
31
32
助手席側ドアロック
モーター(アンロック)
15A
33
メーター(VST)
7.5A
34
ACC(VST)
5A
35
助手席側ドアロック
モーター(ロック)
15A
36
運転席側ドアロック
モーター(ロック)
10A
37
フューエルポンプ
15A
38
スターターカットコイル
5A
39
FI(EM)
10A
40
フロントワイパー
5A
41
メーター
7.5A
42
AUDIO SUB(VST)
10A
43
44
リヤアクセサリー
ソケット
(20A)
45
車いす VMP 3
(10A)
46
車いす VMP 4
(7.5A)
47

ヒューズの点検と交換

  1. パワーモードをOFFモードにし、ヘッドライトとすべてのアクセサリーをOFFにする。
  2. エンジンルーム内のヒューズボックスのフタを取り外す。

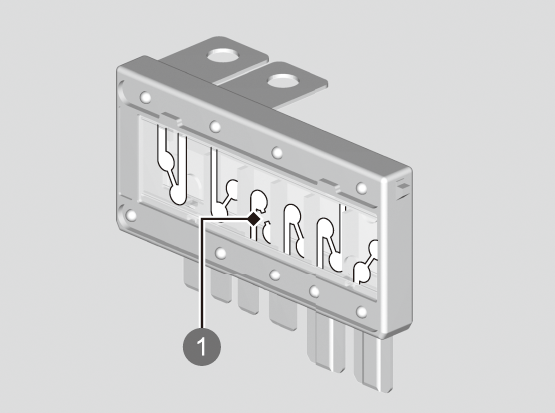

  3. エンジンルーム内の大きいヒューズを点検する。
    • 切れているヒューズがあったら、プラスドライバーでネジを外し、新しいものと交換してください。
  1. 切れたヒューズ

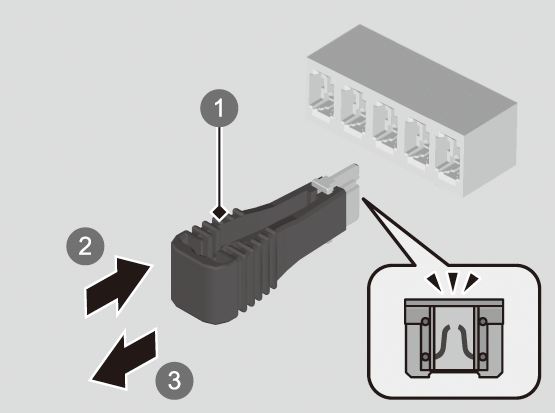

  1. エンジンルーム内と、室内の小さいヒューズを点検する。
    • 切れているヒューズがあったら、市販のヒューズプラーで引き抜き、新しいものと交換してください。
  1. ヒューズプラー
  2. 取り付ける
  3. 外す
さらに詳しく

アドバイス

規定容量より大きいヒューズに交換すると、電気系統を損傷する危険性が高くなります。
交換したあと、すぐにヒューズが切れるような場合は、Honda販売店で点検を受けてください。


ヒューズは同じ規定容量のヒューズと交換してください。

✤:タイプやオプションなどにより、装備が異なります。
