ヒューズの設置場所
電気装置が作動しない場合、パワーモードをOFFモードにして、ヒューズが切れていないか確認します。ヒューズは、エンジンルームと室内のヒューズボックスに入っています。

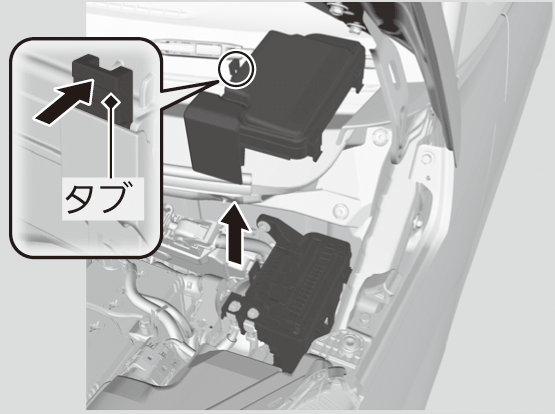

エンジンルーム内のヒューズボックス
- エンジンルーム内の助手席側に付いているバッテリーの隣にあります。タブを押して開けてください。
-
- さらに詳しく
-
ヒューズボックスのフタに、ヒューズの場所が表示してあります。ヒューズ番号とフタの表示で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
![]() |
ヒューズボックス
メイン 2 |
40A
|
![]() |
DC/DC 2
|
30A
|
|
![]() |
―
|
(20A)※1
|
|
サブヒューズ
ボックスメイン |
(30A)※2
|
||
![]() |
EPS
|
40A
|
|
![]() |
DC/DC 1
|
30A
|
|
![]() |
ABS/VSA モーター
|
40A
|
|
![]() |
MAIN
|
100A
|
|
2
|
![]() |
ヒューズボックス
メイン 1 |
60A
|
![]() |
IG MAIN
|
50A
|
|
3
|
―
|
―
|
―※1
|
![]() |
W/CHAIR VMP 1
|
40A※2
|
|
4
|
―
|
―
|
―※1
|
![]() |
W/CHAIR VMP 2
|
40A※2
|
|
5
|
![]() |
ホーン・制動灯
|
10A
|
表示
|
装備
|
容量
|
|
---|---|---|---|
6
|
![]() |
助手席側
パワースライドドア✤ |
(30A)
|
7
|
![]() |
ABS/VSA FSR
|
20A
|
8
|
![]() |
運転席側
パワースライドドア✤ |
(30A)
|
9
|
![]() |
非常点滅表示灯
|
10A
|
10
|
![]() |
フォグライト✤
|
(7.5A)
|
11
|
―
|
―
|
―
|
12
|
―
|
―
|
―
|
13
|
![]() |
バックアップ (VST)
|
15A
|
14
|
―
|
―
|
―
|
15
|
![]() |
スターター
|
30A
|
16
|
![]() |
冷却ファン
|
30A
|
17
|
![]() |
ワイパー
|
20A
|
18
|
![]() |
MGクラッチ
|
7.5A
|
19
|
―
|
―
|
―※3
|
![]() |
VBACT
|
10A※4
|
|
20
|
![]() |
LAF
|
7.5A
|
21
|
![]() |
LCM L
|
10A
|
表示
|
装備
|
容量
|
|
---|---|---|---|
22
|
![]() |
LCM R
|
10A
|
23
|
![]() |
ドライブバイワイヤ
|
15A※3
20A※4
|
24
|
![]() |
スモールライト
|
10A
|
25
|
![]() |
IG COIL
|
15A
|
26
|
![]() |
IGP
|
15A
|
27
|
―
|
―
|
―
|
28
|
―
|
―
|
―
|
※1:スロープ非装備車
※2:スロープ装備車
※3:ターボ非装備車
※4:ターボ装備車

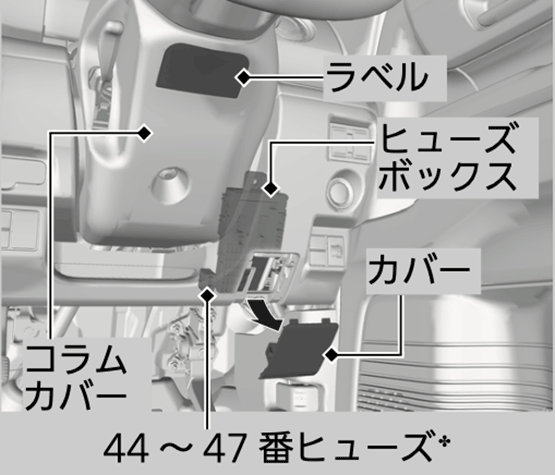

室内のヒューズボックス
-
ハンドル右側カバーの奥にあります。
カバーを引いて開けてください。
-
- さらに詳しく
-
コラムカバーの下に貼ってあるラベルに、ヒューズの場所が表示してあります。ヒューズ番号とラベルの番号で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
![]() |
ヒーターモーター
|
30A
|
2
|
―
|
―
|
―
|
3
|
![]() |
ウォッシャー
|
10A
|
4
|
―
|
―
|
―
|
5
|
![]() |
運転席側
リヤパワーウィンドー |
15A
|
6
|
![]() |
助手席側
リヤパワーウィンドー |
15A
|
7
|
![]() |
助手席
パワーウィンドー |
15A
|
8
|
![]() |
オーディオ(VST)✤
|
10A
|
9
|
![]() |
USB CHARGE
|
(7.5A)
|
10
|
―
|
―
|
―
|
11
|
![]() |
E-LATCH
|
7.5A
|
12
|
―
|
―
|
―
|
13
|
![]() |
VSA(VST)
|
5A
|
14
|
![]() |
アクセサリーソケット
|
20A
|
15
|
![]() |
アクセサリー
|
5A
|
表示
|
装備
|
容量
|
|
---|---|---|---|
16
|
![]() |
Honda スマートキー
システム |
10A
|
17
|
![]() |
室内灯
|
7.5A
|
18
|
![]() |
運転席
パワーウィンドー |
20A
|
19
|
![]() |
リヤデフロスター
|
20A
|
20
|
![]() |
SRSエアバッグ
システム |
10A
|
21
|
![]() |
リヤワイパー
|
10A
|
22
|
![]() |
後退灯
|
5A
|
23
|
![]() |
シートヒーター✤
|
(10A)
|
24
|
―
|
―
|
―
|
25
|
![]() |
ヒーテッドドアミラー✤
|
(10A)
|
26
|
![]() |
電動ドアミラー
|
7.5A
|
27
|
![]() |
エアコン
|
5A
|
28
|
![]() |
運転席側イージードアクローザー✤
|
(20A)
|
29
|
![]() |
助手席側イージードアクローザー✤
|
(20A)
|
30
|
![]() |
ドアロックモーター1(アンロック)
|
15A
|
31
|
―
|
―
|
―
|
32
|
![]() |
ドアロックモーター2(アンロック)
|
15A
|
表示
|
装備
|
容量
|
|
---|---|---|---|
33
|
![]() |
ドアロックモーター2(ロック)
|
15A
|
34
|
![]() |
ドアロックモーター1(ロック)
|
15A
|
35
|
![]() |
メーター(VST)
|
7.5A
|
36
|
![]() |
ACC(VST)
|
5A
|
37
|
![]() |
フューエルポンプ
|
15A
|
38
|
![]() |
スターターカット
コイル |
5A
|
39
|
![]() |
FI(EM)
|
10A
|
40
|
![]() |
フロントワイパー
|
5A
|
41
|
![]() |
メーター
|
7.5A
|
42
|
![]() |
VSA CNTL(VST)
|
5A
|
43
|
![]() |
バックアップ2
|
10A
|
44
|
―
|
―
|
―※1
|
![]() |
リヤアクセサリー
ソケット |
20A※2
|
|
45
|
―
|
―
|
―※1
|
![]() |
W/CHAIR VMP 3
|
10A※2
|
|
46
|
―
|
―
|
―※1
|
![]() |
W/CHAIR VMP 4
|
7.5A※2
|
|
47
|
―
|
―
|
―
|
※1:スロープ非装備車
※2:スロープ装備車
✤:タイプやオプションなどにより、装備が異なります。
ヒューズの点検と交換
-
- パワーモードをOFFモードにし、ヘッドライトとすべてのアクセサリーをOFFにする。
- エンジンルーム内のヒューズボックスのフタを取り外す。

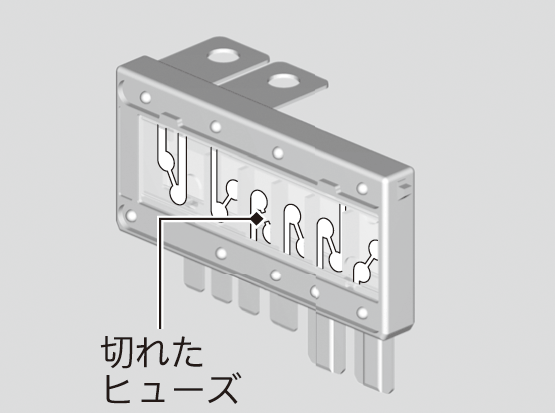

- エンジンルーム内の大きいヒューズを点検する。
- 切れているヒューズがあったら、プラスドライバーでネジを外し、新しいものと交換してください。
-
-
- エンジンルーム内と、室内の小さいヒューズを点検する。
- 切れているヒューズがあったら、ヒューズプラーで引き抜き、新しいものと交換してください。
- エンジンルーム内と、室内の小さいヒューズを点検する。
-
- さらに詳しく
-
アドバイス

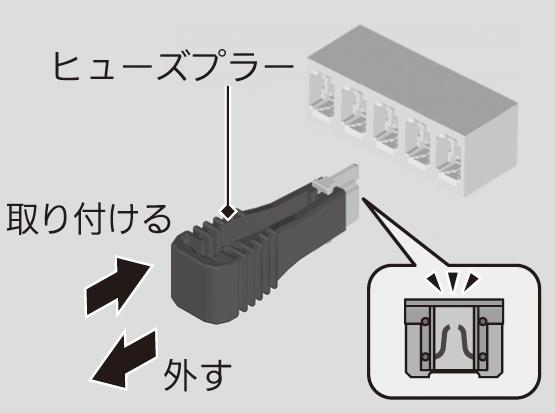

規定容量より大きいヒューズに交換すると、電気系統を損傷する危険性が高くなります。交換したあと、すぐにヒューズが切れるような場合は、Honda販売店で点検を受けてください。エンジンルーム内のヒューズボックスには、ヒューズプラーがついています。
ヒューズプラーは、切れている小さいヒューズを引き抜くときに使います。
