標識認識機能

標識認識機能は走行中に認識した道路標識情報をマルチインフォメーションディスプレイに表示し、運転者にお知らせする機能です。

表示される道路標識は以下の4つです。

  • 最高速度
  • はみ出し通行禁止
  • 一時停止
  • 車両進入禁止
警告
標識認識機能は補助機能として使用する。
標識認識機能は、あらゆる状況で作動する機能ではありません。あくまでも、運転者をアシストするための機能です。
常に周囲の状況を確認し、安全運転を心がけ、走行してください。
さらに詳しく
この機能は、日本の道路標識を認識するよう設計されていますが、すべての標識が表示されるわけではありません。

フロントガラス上部に装備されているカメラの取り扱いについては下記を参照してください。

マルチインフォメーションディスプレイに「運転支援システムの一部が使用できません カメラが高温です」が表示されるとき、標識認識機能が作動せず、が表示されます。
  • エアコンを使用して車内の温度を下げてください。窓ガラスが曇った場合、必要に応じて、デフロスターを使用してください
  • 車両を走行させ、フロントガラスとセンサーカメラ周辺の温度を下げてください。

マルチインフォメーションディスプレイに「運転支援システムの一部が使用できません フロントウインドウが汚れています」が表示されるとき、標識認識機能が作動せず、が表示されます。
安全な場所に車を駐車し、フロントガラスの汚れを落としてください。フロントガラスの汚れを落とし、しばらく走行した後でもメッセージが消えない場合は、Honda 販売店で点検を受けてください。

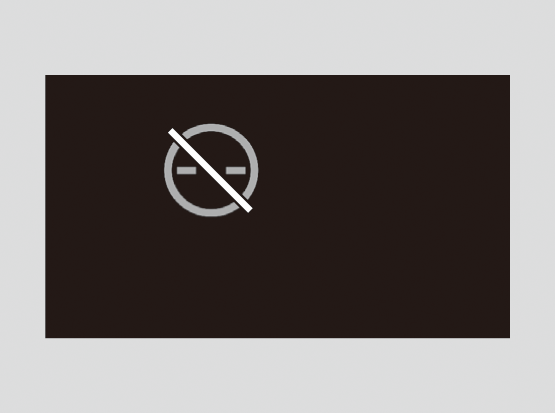

標識認識機能が故障した場合はマルチインフォメーションディスプレイにが表示されます。
のメッセージが消えないときは、Honda 販売店で点検を受けてください。

作動のしかた

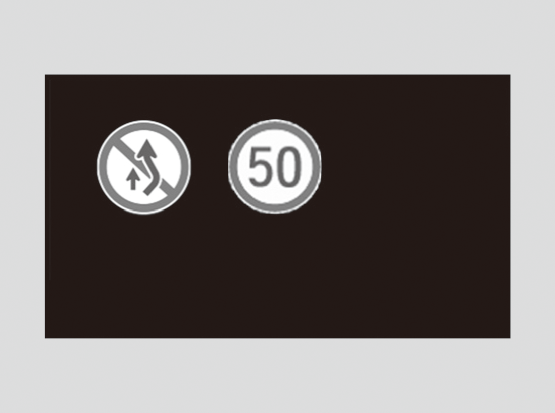

走行中にフロントガラス上部にあるカメラで特定の道路標識を認識し、マルチインフォメーションディスプレイに道路標識情報を表示します。

標識認識機能は以下の条件で作動します。

  • 最高速度/ はみ出し通行禁止:速度に関係なく作動
  • 一時停止/ 車両進入禁止:自車の速度が約60km/h以下のとき

以下のときは、道路標識情報が別のものに切り替わります。
  • 表示中の最高速度と異なる最高速度標識を認識したとき
  • 一時停止標識または、車両進入禁止標識を認識したとき

以下のときは道路標識情報が消えます。
  • 最高速度とはみ出し通行禁止は、標識を通過してから標識ごとに設定された距離(数百~千数百m)を走行したとき、または終了を示す補助標識を認識したとき
  • 一時停止は、標識を通過したとき
  • 車両進入禁止は、進入せず標識を通過したとき
  • 交差点で方向指示器(ウィンカー)を出しながら右左折したとき

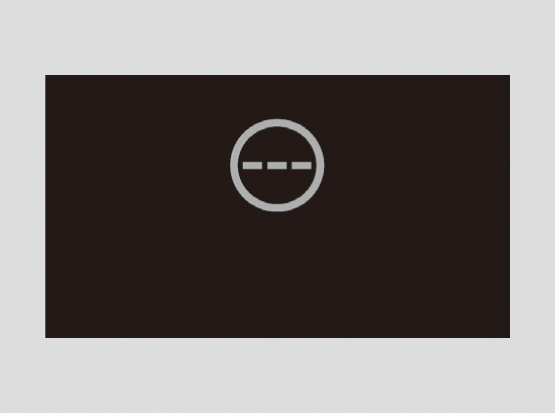

運転中に道路標識が認識されない場合や認識できない場合は以下の画面が表示されることがあります。

標識認識機能の条件と制限

以下の場合などにおいては、標識の認識が遅れたり、認識できない場合があります。

自車の状態によりカメラが正しく検知できない事例

  • ヘッドライトのレンズが汚れて照射が弱いときや光軸がずれているとき
  • フロントガラス外側が汚れ、泥、湿った雪などに覆われているとき
  • フロントガラス内側が曇っているとき
  • ワイパーの拭き残しがあるとき
  • サイズや種類、構造の違うタイヤやホイールを装着していたり、タイヤ空気圧が適切でないとき
  • カーゴスペースやリヤシートに重い荷物を積んで、車が傾いているとき

環境によりカメラが正しく検知できない事例

  • 夜明けや夕暮れ時の太陽に向かって走行するとき
  • 強い光が道路に反射しているとき
  • トンネルの出入り口や、木、建物の影などで明るさが変化したとき
  • 夜間やトンネル内などの暗いところ
  • 雨、霧、雪などの悪天候のとき
  • 前走車による水しぶきや雪の巻上げがあるとき

標識の位置や状態によりカメラが正しく検知できない事例

  • 標識の周囲が煩雑で標識を見つけにくい場合
  • 自車から遠く離れた位置にある標識
  • 自車のヘッドライトの光が届きにくい位置にある標識
  • 曲がり角やカーブの先に設置された標識
  • 色あせた標識や折れ曲がった標識
  • 向きが変えられた標識や破損した標識
  • 泥、雪、又は、霜で覆われた標識
  • 一部が樹木などで隠れていたり、車両などの陰になった標識
  • 標識の表面上に光(街灯など)や影が映り込んでいる場合
  • 明るすぎたり、暗い標識(電光式標識)
  • 小さいサイズの標識(終了を示す補助標識など)

その他、カメラが正しく検知できない事例

  • 高い速度で走行しているとき

以下の場合などにおいては、標識認識が正しく作動せず、自車の走路に対する規制内容とは異なる表示をしたり、実際には対象となる標識が無いのに表示したりすることがあります。

(最高速度標識においては、実際の規制速度よりも高い数値を表示したり、低い値を表示したりすることがあります。)

  • 標識の上や下に、規制の地点(始まり、終りなど)や条件(曜日、時間帯など)を示す補助標識がある場合
  • 数字の判別がつきにくい標識(電光式標識、数字がかすれた標識など)
  • 自車の走路に対しての標識ではないが、自車の走路付近にあり、標識が自車の走路に向いている場合(側道が本線に合流する地点の一時停止標識など)
  • 認識対象の標識の色、形、図形に似たものがある場合(類似の標識、電光掲示板、看板、のぼり旗、構造物など)

マルチインフォメーションディスプレイの表示

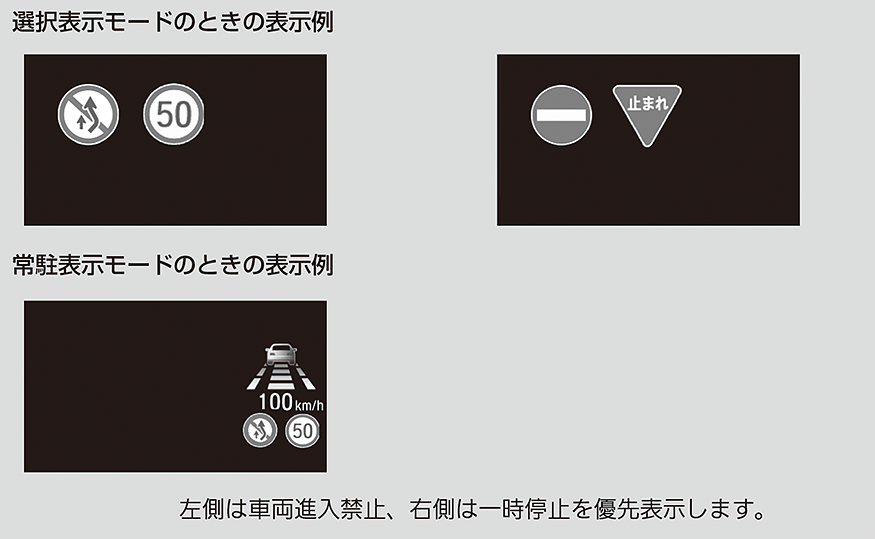

同時に二つまで道路標識情報を表示します。ディスプレイの右側には最高速度または一時停止標識、左側にははみ出し通行禁止または車両進入禁止標識を表示します。

さらに詳しく
車両進入禁止区域に進入すると車両進入禁止アイコンが点滅します。
約5秒間点滅したあと、車両進入禁止アイコンは消えます。

マルチインフォメーションディスプレイは、選択表示モードのほかに、常駐表示モードの選択ができます。

常駐表示モードの道路標識表示
常駐表示モード状態のときは、マルチインフォメーションディスプレイに縮小サイズの道路標識のアイコンを表示し続けることができます。
