ヒューズの設置場所
電気装置が作動しない場合、パワーモードをOFFモード にして、ヒューズが切れていないか確認します。ヒューズは、エンジンルームと室内のヒューズボックスに入っています。
エンジンルーム内のヒューズボックス
ヒューズボックスA
エンジンルーム内には2つのヒューズボックスがあります。
ヒューズボックスのフタに、ヒューズの場所が表示してあります。
ヒューズ番号とフタの表示で、該当するヒューズの位置を確認してください。
エンジンルーム内の運転席側に付いているウォッシャーフルードの隣にあります。

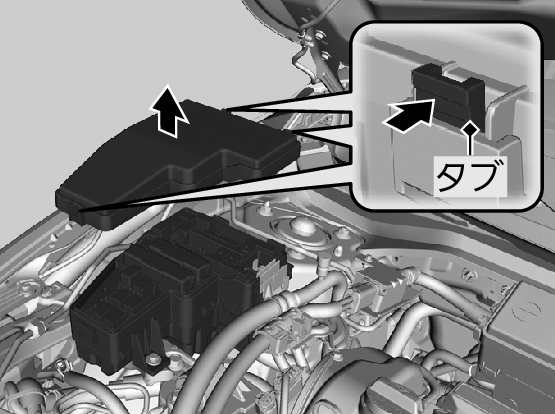

タブを押して開けてください。
各ヒューズの装備と容量
容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
![]() |
メインヒューズ
|
150A
|
![]() |
イグニッション
メイン1 |
30A
|
|
![]() |
サブファンモーター
|
30A
|
|
![]() |
イグニッション
メイン2 |
30A
|
|
![]() |
オプション
|
30A
|
|
![]() |
ESB
|
40A
|
|
![]() |
エンジンEWP
|
30A
|
|
2
|
![]() |
ワイパーモーター
|
30A
|
![]() |
R/M 2
|
30A
|
|
![]() |
P-ACT
|
30A
|
|
![]() |
R/M 1
|
30A
|
|
![]() |
メインファン
|
30A
|
|
![]() |
EPS
|
70A
|
|
3
|
![]() |
ヒーターモーター
|
40A
|
![]() |
ABS/VSAモーター
|
40A
|
|
![]() |
ヒューズボックス
オプション |
(40A)
|
|
![]() |
ABS/VSA FSR
|
40A
|
|
![]() |
―
|
(30A)
|
|
![]() |
リアデフロスター
|
40A
|
表示
|
装備
|
容量
|
|
---|---|---|---|
4
|
―
|
―
|
30A
|
―
|
―
|
30A
|
|
![]() |
ヒューズボックス
メイン2 |
40A
|
|
![]() |
ヒューズボックス
メイン1 |
60A
|
|
5
|
![]() |
IGPS
|
7.5A
|
6
|
![]() |
VBU
|
10A
|
7
|
![]() |
イグニッション
ホールド1 |
10A
|
8
|
![]() |
PCU EWP
|
10A
|
9
|
![]() |
IGP
|
15A
|
10
|
![]() |
バックアップ
|
10A
|
11
|
![]() |
IGPS(LAF)
|
7.5A
|
12
|
![]() |
EVTC
|
20A
|
13
|
![]() |
ハザード
|
10A
|
14
|
![]() |
イグニッション
コイル |
15A
|
15
|
![]() |
ドライブバイ
ワイヤー |
15A
|
16
|
![]() |
制動灯
|
10A
|
17
|
―
|
―
|
―
|
18
|
―
|
―
|
―
|
表示
|
装備
|
容量
|
|
---|---|---|---|
19
|
![]() |
オーディオ
|
15A
|
20
|
![]() |
フロント
フォグライト✤ |
(15A)
|
21
|
![]() |
助手席側パワーシート(リクライニング)✤
|
(20A)
|
22
|
![]() |
助手席側パワーシート(スライド)✤
|
(20A)
|
23
|
![]() |
ホーン
|
10A
|
24
|
![]() |
ウォッシャー
|
15A
|
25
|
![]() |
Shifter
|
10A
|
26
|
![]() |
Hondaスマートキーシステム
|
10A
|
27
|
―
|
―
|
―
|
28
|
![]() |
P-ACTユニット
|
10A
|
29
|
![]() |
イグニッション
ホールド3 |
10A
|
30
|
―
|
―
|
―
|

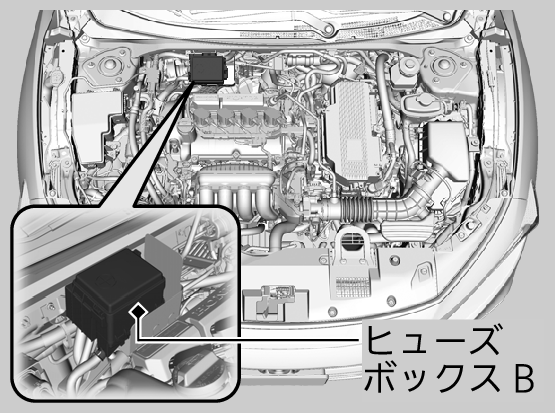

ヒューズボックスB
ヒューズボックスのフタに、ヒューズの場所が表示してあります。
ヒューズ番号とフタの表示で、該当するヒューズの位置を確認してください。

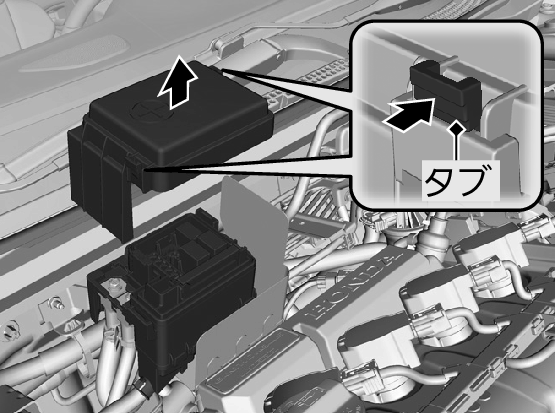

タブを押して開けてください。
各ヒューズの装備と容量
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
![]() |
PTC2
|
40A
|
![]() |
PTC4
|
40A
|
|
―
|
―
|
40A
|
|
―
|
―
|
40A
|
|
―
|
―
|
40A
|
|
―
|
―
|
30A
|
表示
|
装備
|
容量
|
|
---|---|---|---|
2
|
![]() |
バッテリーセンサー
|
7.5A
|
3
|
![]() |
USBチャージャー
|
(7.5A)
|
4
|
―
|
―
|
―
|
5
|
![]() |
―
|
(7.5A)
|
6
|
―
|
―
|
―
|
7
|
![]() |
―
|
(15A)
|
室内のヒューズボックス
室内には2つのヒューズボックスがあります。
ヒューズボックスA

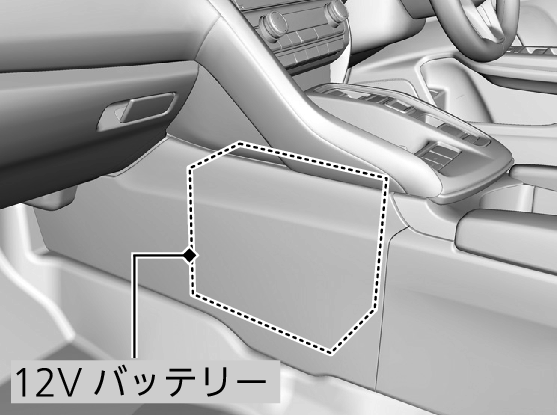

センターコンソールの中にあります。
このヒューズの交換については、Honda販売店にお問い合わせください。
各ヒューズの装備と容量
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
![]() |
バッテリーヒューズ
|
175A
|
ヒューズボックスB

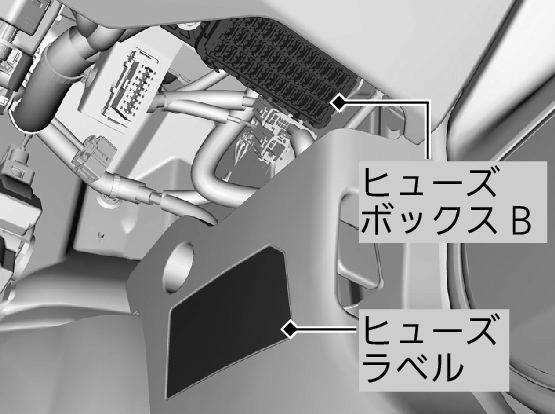

運転席側ダッシュボードの下にあります。
アンダーパネルに貼ってあるラベルに、ヒューズの場所が表示してあります。
ヒューズ番号とラベルの番号で、該当するヒューズの位置を確認してください。
各ヒューズの装備と容量
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
![]() |
ACC
|
10A
|
2
|
―
|
―
|
―
|
3
|
![]() |
バッテリーECU
|
10A
|
4
|
![]() |
シフトバイワイヤー
|
5A
|
5
|
![]() |
オプション
|
10A
|
表示
|
装備
|
容量
|
|
---|---|---|---|
6
|
![]() |
P-ACT
|
5A
|
7
|
![]() |
メーター
|
10A
|
8
|
![]() |
フューエルポンプ
|
15A
|
9
|
![]() |
エアコン
|
10A
|
10
|
―
|
―
|
―
|
11
|
![]() |
IG1 MON
|
5A
|
12
|
![]() |
右側ドアロック
|
10A
|
13
|
![]() |
左側ドアアンロック
|
10A
|
14
|
![]() |
後席左側
パワーウィンドー |
20A
|
15
|
![]() |
助手席
パワーウィンドー |
20A
|
16
|
![]() |
ドアロック
|
20A
|
17
|
![]() |
VBソレノイド
|
7.5A
|
18
|
―
|
―
|
―
|
19
|
![]() |
―
|
(20A)
|
20
|
![]() |
ESB
|
5A
|
21
|
![]() |
ACG
|
10A
|
22
|
![]() |
アクセサリーライト
|
7.5A
|
23
|
―
|
―
|
―
|
24
|
―
|
―
|
―
|
25
|
![]() |
―
|
(10A)
|
表示
|
装備
|
容量
|
|
---|---|---|---|
26
|
![]() |
右側ドアアンロック
|
10A
|
27
|
![]() |
後席右側
パワーウィンドー |
20A
|
28
|
![]() |
運転席
パワーウィンドー |
20A
|
29
|
![]() |
フロントアクセサリー
ソケット |
20A
|
30
|
![]() |
オプション
|
10A
|
31
|
![]() |
運転席側パワーシート
(リクライニング)✤ |
20A
|
32
|
![]() |
フロントヒート
シート |
20A
|
33
|
![]() |
運転席側パワーシート
(スライド)✤ |
20A
|
34
|
![]() |
ABS/VSA
|
10A
|
35
|
![]() |
SRSエアバッグ
システム |
10A
|
36
|
![]() |
HACオプション
|
20A
|
37
|
![]() |
バッテリーファン
|
15A
|
38
|
![]() |
左側ドアロック
|
10A
|
39
|
![]() |
運転席
ドアアンロック |
(10A)
|
✤:タイプやオプションなどにより、装備が異なります。
ヒューズの点検と交換
-
- エンジンルーム内のヒューズボックスのフタを取り外す。
- 内部のヒューズを点検する。

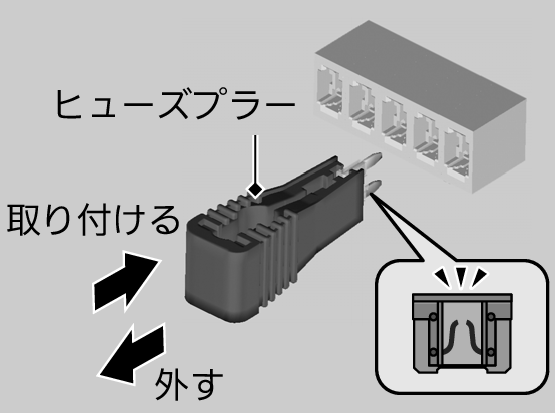

- 切れているヒューズがあったら、ヒューズプラーで引き抜き、新しいものと交換してください。
-
-
- エンジンルーム内の大きいヒューズを点検する。

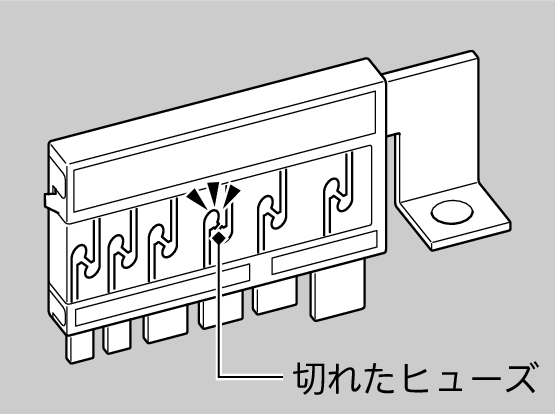

- 切れているヒューズがあったら、プラスドライバーでネジを外し、新しいものと交換してください。
- 室内の小さいヒューズを点検する。
- 切れているヒューズがあったら、ヒューズプラーで引き抜き、新しいものと交換してください。
- エンジンルーム内の大きいヒューズを点検する。
-
- さらに詳しく
-
アドバイス
規定容量より大きいヒューズに交換すると、電気系統を損傷する危険性が高くなります。交換したあと、すぐにヒューズが切れるような場合は、Honda 販売店で点検を受けてください。
ヒューズは同じ規定容量のヒューズと交換してください。各ヒューズの装備と容量(エンジンルーム内のヒューズボックス ヒューズボックスA) 各ヒューズの装備と容量(エンジンルーム内のヒューズボックス ヒューズボックスB) 各ヒューズの装備と容量(室内のヒューズボックス ヒューズボックスA) 各ヒューズの装備と容量(室内のヒューズボックス ヒューズボックスB)エンジンルーム内のヒューズボックスAには、フタの裏にヒューズプラーがついています。ヒューズプラーは、切れている小さいヒューズを引き抜くときに使います。オーディオのヒューズが切れると、ラジオにセットされた周波数が消去されます。
