ヒューズの設置場所
電気装置が作動しない場合、パワーモードをOFFモードにして、ヒューズが切れていないか確認します。ヒューズは、ボンネット内と室内のヒューズボックスに入っています。

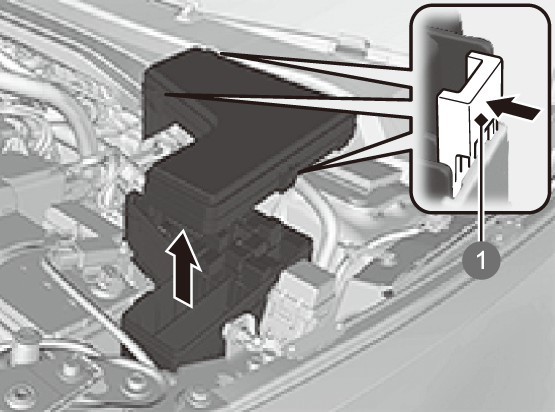

ボンネット内のヒューズボックス
- さらに詳しく
-
ヒューズボックスのフタに、ヒューズの場所が表示してあります。ヒューズ番号とフタの表示で、該当するヒューズの位置を確認してください。ヒューズボックスBのカバーに、容量とアイコンが記載されています。
各ヒューズの装備と容量
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
![]() |
サブヒューズボックス
|
40A
|
![]() |
ESB
|
40A
|
|
![]() |
ABS/VSA FSR
|
40A
|
|
![]() |
リレーモジュール 1
|
30A
|
|
![]() |
イグニッションメイン 2
|
30A
|
|
![]() |
イグニッションメイン
|
30A
|
|
![]() |
メインヒューズ
|
150A
|
|
2
|
![]() |
EPS
|
70A
|
![]() |
ヒューズボックス
メイン 2 |
50A
|
|
![]() |
ABS/VSAモーター
|
40A
|
|
![]() |
メインファン
|
60A
|
|
![]() |
ヒューズボックス
オプション 2 |
50A
|
|
![]() |
リレーモジュール 2
|
30A
|
|
3
|
![]() |
リレーボックスメイン 1
|
40A
|
![]() |
右側フロント
デアイサー |
(30A)
|
|
―
|
―
|
(40A)
|
|
![]() |
ヒューズボックス
オプション 1 |
40A
|
|
![]() |
ヒューズボックス
メイン 1 |
40A
|
|
![]() |
ブロワーモーター
|
40A
|
表示
|
装備
|
容量
|
|
---|---|---|---|
4
|
![]() |
パワーウィンドー
メイン 1 |
60A
|
![]() |
パワーウィンドー
メイン 2 |
60A
|
|
![]() |
リヤデフロスター
|
40A
|
|
![]() |
左側フロント
デアイサー |
(30A)
|
|
5
|
![]() |
冷却ファンコントロール
|
5A
|
6
|
![]() |
ワイパー
|
30A
|
7
|
![]() |
制動灯
|
10A
|
8
|
![]() |
IGA
|
10A
|
9
|
![]() |
IGB
|
10A
|
10
|
![]() |
バックアップP/P
|
10A
|
11
|
![]() |
DT電動
ウォーターポンプ 2 |
10A
|
12
|
―
|
―
|
―
|
13
|
![]() |
左側ヘッドライト
コントロール |
10A
|
14
|
![]() |
右側ヘッドライト
コントロール |
10A
|
15
|
![]() |
DT電動
ウォーターポンプ |
15A
|
16
|
![]() |
バッテリーセンサー
|
7.5A
|
17
|
![]() |
IGMG ECU
|
7.5A
|
18
|
![]() |
バックアップ
|
10A
|
19
|
![]() |
オーディオ
|
15A
|
表示
|
装備
|
容量
|
|
---|---|---|---|
20
|
![]() |
ウォッシャー
|
15A
|
21
|
![]() |
ES VLV1
|
7.5A
|
22
|
![]() |
ES VLV2
|
7.5A
|
23
|
![]() |
ホーン
|
10A
|
24
|
![]() |
ES電動
クーラントヒーター |
10A
|
25
|
![]() |
ES電動
ウォーターポンプ |
10A
|
26
|
![]() |
フロントフォグライト
|
15A
|
27
|
![]() |
充電リッド
アクチュエーター |
10A
|
室内運転席側のヒューズボックス
- さらに詳しく
-
アンダーパネルに貼ってあるラベルに、ヒューズの場所が表示してあります。ヒューズ番号とラベルの表示で、該当するヒューズの位置を確認してください。

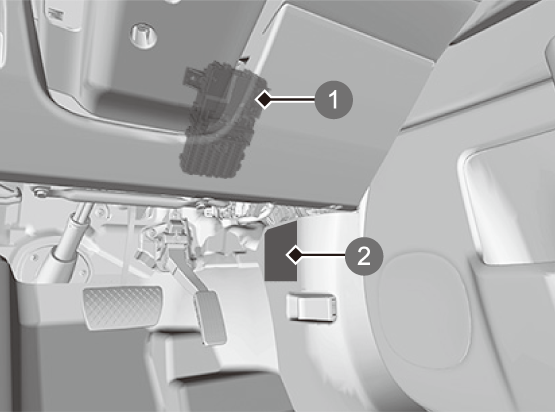

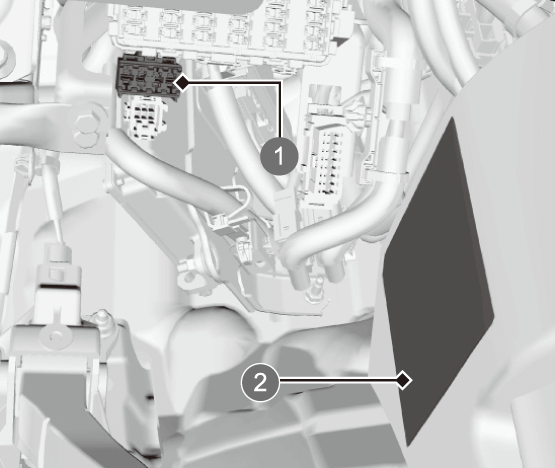

ヒューズボックス A
-
インストルメントパネルの奥にあります。
- 下から確認できます。
-
- ヒューズボックスA
- ヒューズラベル
各ヒューズの装備と容量
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
―
|
―
|
―
|
2
|
![]() |
左側ドアアンロック
|
10A
|
3
|
![]() |
右側ドアアンロック
|
10A
|
4
|
![]() |
ACC
|
10A
|
5
|
―
|
―
|
―
|
6
|
![]() |
SRS
|
10A
|
7
|
―
|
―
|
―
|
8
|
![]() |
P-ACT ECU
|
7.5A
|
9
|
![]() |
Honda
スマートキーシステム |
10A
|
10
|
―
|
―
|
―
|
11
|
![]() |
左側ドアロック
|
10A
|
12
|
―
|
―
|
―
|
13
|
![]() |
右側ドアロック
|
10A
|
14
|
![]() |
オプション
|
10A
|
15
|
![]() |
デイタイムランニングライト
|
5A
|
16
|
―
|
―
|
―
|
17
|
![]() |
ワイドモニター
|
10A
|
18
|
![]() |
非常点滅表示灯
|
10A
|
19
|
![]() |
センター
カメラミラーシステム |
7.5A
|
20
|
![]() |
急速充電システム
|
10A
|
表示
|
装備
|
容量
|
|
---|---|---|---|
21
|
―
|
―
|
―
|
22
|
―
|
―
|
―
|
23
|
![]() |
急速充電システム
|
10A
|
24
|
![]() |
|
10A
|
25
|
![]() |
シフトバイワイヤ
|
7.5A
|
26
|
![]() |
左側
カメラミラーシステム |
10A
|
27
|
![]() |
右側
カメラミラーシステム |
10A
|
28
|
![]() |
ABS/VSA
|
7.5A
|
29
|
![]() |
発電機
|
7.5A
|
30
|
―
|
―
|
―
|
31
|
![]() |
リヤUSBチャージャー
|
10A
|
32
|
![]() |
オプション
|
10A
|
33
|
―
|
―
|
―
|
34
|
![]() |
フロント
シートヒーター |
20A
|
35
|
![]() |
ACG
|
10A
|
36
|
![]() |
メーター
|
10A
|
37
|
![]() |
オプション
|
10A
|
38
|
―
|
―
|
―
|
39
|
―
|
―
|
―
|
40
|
![]() |
ステアリングヒーター
|
10A
|
41
|
![]() |
IGC
|
10A
|
表示
|
装備
|
容量
|
|
---|---|---|---|
42
|
―
|
―
|
―
|
43
|
![]() |
オーディオサブ
|
7.5A
|
44
|
![]() |
プレミアムアンプ
|
(20A)
|
45
|
![]() |
リヤワイパー
|
10A
|
46
|
![]() |
SRS
|
10A
|
47
|
―
|
―
|
―
|
48
|
![]() |
エアコン
|
10A
|
49
|
![]() |
ドアロック
|
20A
|
50
|
![]() |
フロントアクセサリーソケット
|
20A
|
51
|
―
|
―
|
―
|
52
|
![]() |
電動エアコン
ウォーターポンプ |
10A
|
53
|
―
|
―
|
―
|
54
|
![]() |
ポップアップ
アウターハンドル |
15A
|
55
|
―
|
―
|
―
|
ヒューズボックス B
ヒューズボックスAの下にあります。
-
- ヒューズボックスB
- ヒューズラベル
各ヒューズの装備と容量
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
![]() |
後席左側パワーウィンドー
|
30A
|
2
|
![]() |
助手席パワーウィンドー
|
30A
|
3
|
![]() |
後席右側パワーウィンドー
|
30A
|
4
|
![]() |
運転席パワーウィンドー
|
30A
|

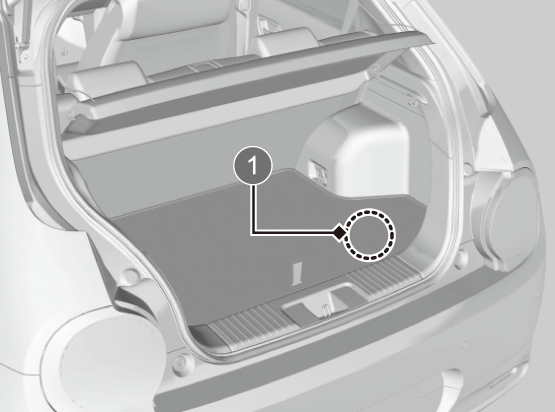

室内カーゴスペースのヒューズボックス
カーゴリッドの下にあります。
このヒューズの交換については、Honda販売店にお問い合わせください。
-
- ヒューズボックス
各ヒューズの装備と容量
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
![]() |
EOP
|
20A
|
2
|
![]() |
P-ACT
|
30A
|
3
|
―
|
―
|
―
|
4
|
![]() |
―
|
(5A)
|
5
|
![]() |
―
|
(5A)
|
ヒューズの点検と交換
-
- パワーモードをOFFモードにし、ヘッドライトとすべてのアクセサリーをOFFにする。

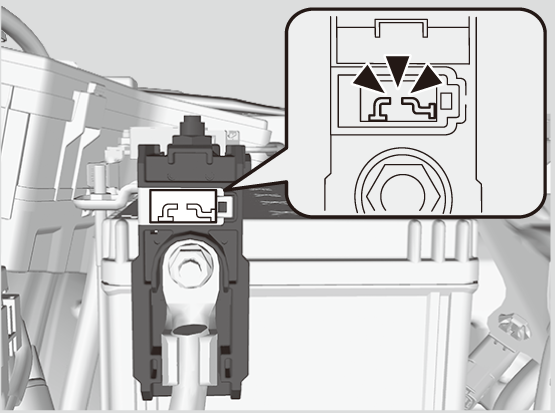

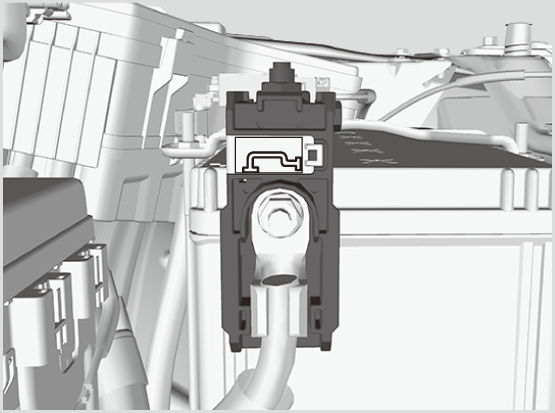

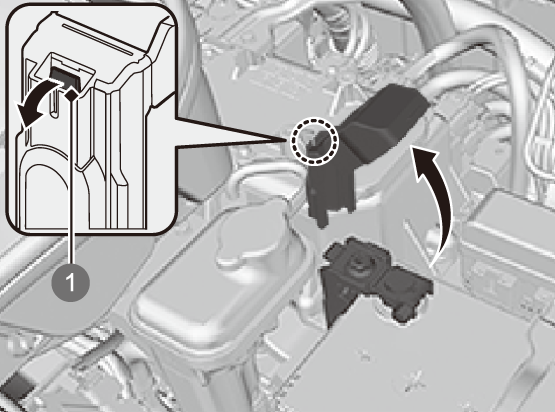

- 12Vバッテリーの
端子の隣にあるカバーを開ける。
-
-
- 内部のヒューズを点検する。
- 切れているヒューズがあったら、Honda販売店に修理を依頼してください。
- ボンネット内のヒューズボックスのフタを取り外し、大きいヒューズを点検する。
- 切れているヒューズがあったら、プラスドライバーでネジを外し、新しいものと交換してください。

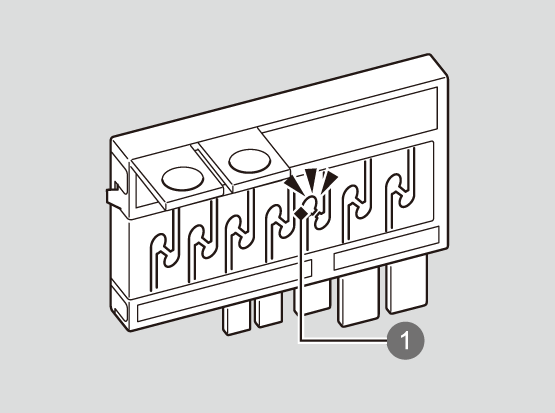

- 内部のヒューズを点検する。
-
- 切れたヒューズ
-
- ボンネット内と、室内の小さいヒューズを点検する。

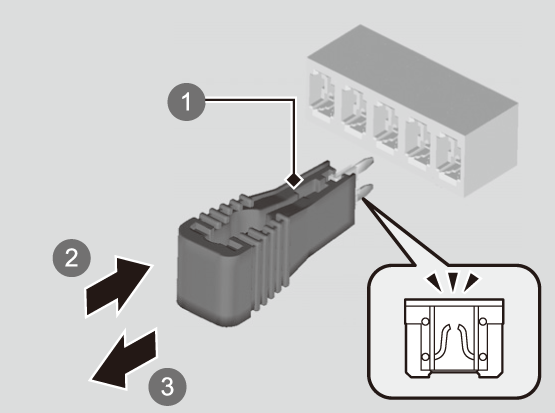

- 切れているヒューズがあったら、ヒューズプラーで引き抜き、新しいものと交換してください。
- ボンネット内と、室内の小さいヒューズを点検する。
-
- ヒューズプラー
- 取り付ける
- 外す
- さらに詳しく
-
アドバイス
規定容量より大きいヒューズに交換すると、電気系統を損傷する危険性が高くなります。交換したあと、すぐにヒューズが切れるような場合は、Honda販売店で点検を受けてください。
ヒューズは同じ規定容量のヒューズと交換してください。ボンネット内のヒューズボックスには、ヒューズプラーがついています。ヒューズプラーは、切れている小さいヒューズを引き抜くときに使います。
