ヒューズの設置場所

電気装置が作動しない場合、パワーモードをOFFモードにして、ヒューズが切れていないか確認します。ヒューズは、4つ（AWD車は5つ）のヒューズボックスに入っています。

エンジンルーム内のヒューズボックス

ヒューズボックスA エンジンルーム内の助手席側に付いているバッテリーの隣にあります。タブを押して開けてください。

さらに詳しく: 運転席アッパーボックス内に収納されたラベルに、ヒューズの場所が表示してあります。
ヒューズ番号とラベルの表示で、該当するヒューズの位置を確認してください。

各ヒューズの装備と容量

容量に（　）がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。

	表示	装備	容量
1		ヘッドライトロービーム（メイン）	20A
2	―	―	―^※1
2		CONTACTOR	30A^※2
3		非常点滅表示灯	10A
4		ドライブバイワイヤー	15A
5		ワイパー	30A
6		制動灯	7.5A
7		PGM-FI	15A
8		イグニッションコイル	15A
9	―	―	―^※1
9		EOP	10A^※2
10		インジェクション	20A
11		DC/DC2	30A^※1
11	―	―	―^※2
12		冷却ファン	30A
13		スターターマグネチックスイッチ	30A
14		MGクラッチ	7.5A
15		バッテリーセンサー	7.5A
16	―	―	―
17		ヒーテッドドアミラー^✤	(10A)
18		ホーン	10A
19		フロントデフロスター^✤	(10A)
20	―	―	―
21		バックアップ（メイン）	10A^※1
21		バックアップ（メイン）	15A^※2
22		室内灯	7.5A
23		サブファン	30A
24		DC/DC1	30A^※1
24	―	―	―^※2
25		START DIAG	7.5A
26	―	―	―
27	―	―	―
28	―	―	―
29		バックアップ	30A^※1
29		バックアップ	10A^※2
30		LAFセンサー	10A
31		PGM-FI（サブ）	7.5A
32		左側ヘッドライトロービーム	10A
33		右側ヘッドライトロービーム	10A

※1：AWD車

※2：2WD車

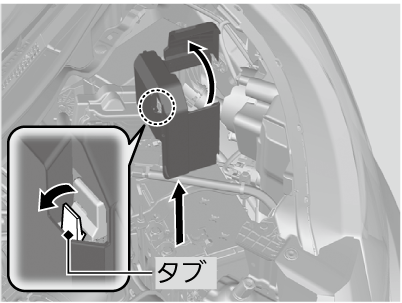

ヒューズボックスB エンジンルーム内の助手席側に付いている、バッテリーの⨁端子の隣にあります。 ⨁端子部分のフタを開ける。 タブを引いてカバーを取り外す。

さらに詳しく: ヒューズボックスBの各ヒューズのカバーに、容量とアイコンが記載されています。

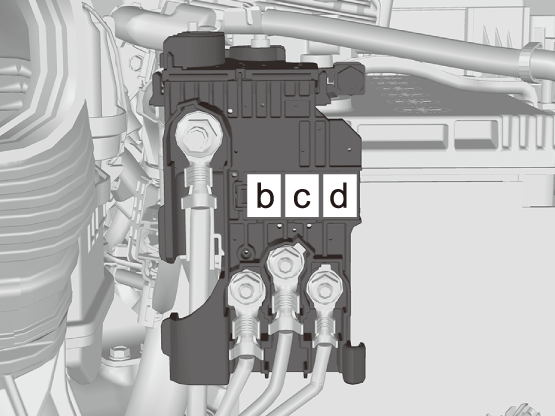

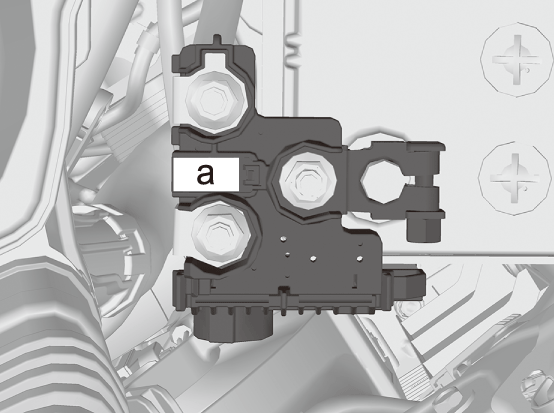

カバーの表示と図のアルファベットで、該当するヒューズの位置を確認してください。

各ヒューズの装備と容量 表示 装備 容量 a バッテリーメイン 100A b RBメイン1 70A c RBメイン2 80A d BBC 80A

	装備	容量
a	バッテリーメイン	100A
b	RBメイン1	70A
c	RBメイン2	80A
d	BBC	80A

室内運転席側のヒューズボックス

ヒューズボックスA アクセルペダルの上、室内運転席側のヒューズボックスBの上にあります。

さらに詳しく: 運転席アッパーボックス内に収納されたラベルに、ヒューズの場所が表示してあります。
ヒューズ番号とラベルの表示で、該当するヒューズの位置を確認してください。

各ヒューズの装備と容量

容量に（　）がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。

	表示	装備	容量
1		ドアロック	20A
2	―	―	―
3		Hondaスマートキーシステム	10A
4		左側ドアアンロック	10A
5		右側ドアアンロック	15A
6	―	―	―
7	―	―	―
8		運転席パワーウィンドー	20A
9		助手席パワーウィンドー	20A
10		後席左側パワーウィンドー	15A
11		後席右側パワーウィンドー	15A
12		左側ドアロック	10A
13		右側ドアロック	15A
14	―	―	―
15		右側ヘッドライトハイビーム	10A
16	―	―	―
17		アクティブコーナリングライト^✤	(10A)
18		フロントセンサーカメラ^✤	(7.5A)
19	―	―	―
20		運転席側イージードアクローザー	(20A)
21		助手席側イージードアクローザー	20A
22		ウォッシャー	15A
23		リヤワイパーメイン	10A
24		A/C	7.5A
25	―	―	―
26		オートスターター	7.5A
27		VSA/ABS	7.5A
28		SRSエアバッグシステム	10A
29		左側ヘッドライトハイビーム	10A
30		ACG	10A
31		パワーウィンドー	10A
32		フューエルポンプ	15A
33	―	―	―
34		メーター	7.5A
35		MISS SOL	7.5A
36		フロントアクセサリーソケット	20A
37		ACC	7.5A
38	―	―	―
39		オプション	7.5A
40		リヤワイパー	10A
41	―	―	―
42	―	―	―

ヒューズボックスB アクセルペダルの上、室内運転席側のヒューズボックスAの下にあります。 カバーの上側を引いて、取り外してください。

さらに詳しく: 運転席アッパーボックス内に収納されたラベルに、ヒューズの場所が表示してあります。
ヒューズ番号とラベルの表示で、該当するヒューズの位置を確認してください。

各ヒューズの装備と容量

容量に（　）がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。

	表示	装備	容量
1		EPS	70A
		イグニッションメイン	30A
		ヒューズボックスメイン2	50A
		ABS/VSAモーター	40A
		ヒューズボックスメイン	30A
		ヒューズボックスメイン3	40A
2		右側パワースライドドア^✤	(30A)
		左側パワースライドドア^✤	(30A)
		AWD	(30A)^※1
	―	―	50A^※2
		VMP1	(40A)
		VMP2	(30A)
		VMP2	(30A)^※1 (40A)^※2
3		ヒーターモーター	30A
4		イグニッションメイン2	30A
5		ABS/VSA FSR	30A
6		シートヒーター^✤	(20A)
7		スモールライト	10A
8		―	(10A)
9		―	(7.5A)
10		ACC SOCKET (CONSOLE)	(20A)
11		リヤデフロスター	30A
12	―	―	―
13	―	―	―
14	―	―	―
15	―	―	―

※1：AWD車

※2：2WD車

室内助手席側のヒューズボックス^✤

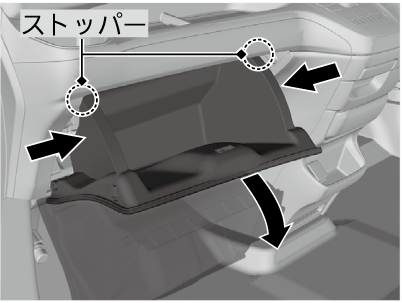

グローブボックスを開ける。

グローブボックスの両端に付いているストッパーを内側に押し込み、グローブボックスを下ろす。 エアコンフィルターの右側にあります。

各ヒューズの装備と容量 表示 装備 容量 1 バックアップ2メイン 15A 2 VST IG1-1 7.5A 3 VST ACC 7.5A 4 － － － 5 EOP 10A 6 VST IG1-2 7.5A 7 － － －

	表示	装備	容量
1		バックアップ2メイン	15A
2		VST IG1-1	7.5A
3		VST ACC	7.5A
4	－	－	－
5		EOP	10A
6		VST IG1-2	7.5A
7	－	－	－

さらに詳しく: 運転席アッパーボックス内に収納されたラベルに、ヒューズの場所が表示してあります。
ヒューズ番号とラベルの表示で、該当するヒューズの位置を確認してください。

✤：タイプやオプションなどにより、装備が異なります。

ヒューズの点検と交換

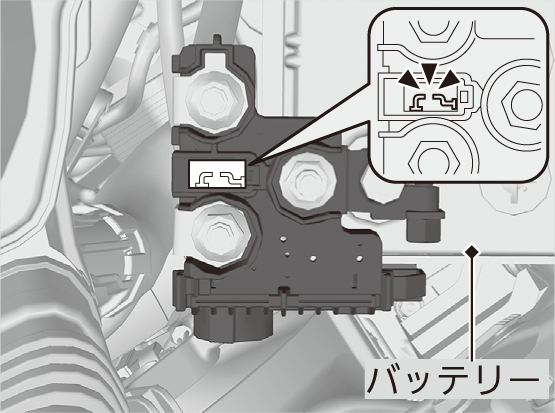

パワーモードをOFFモードにし、ヘッドライトとすべてのアクセサリーをOFFにする。 バッテリーの⨁端子の隣にあるカバーを開ける。 内部のヒューズを点検する。 切れているヒューズがあったら、Honda販売店に修理を依頼してください。

エンジンルーム内のヒューズボックスAのフタを取り外す。 内部のヒューズを点検する。 切れているヒューズがあったら、ヒューズプラーで引き抜き、新しいものと交換してください。

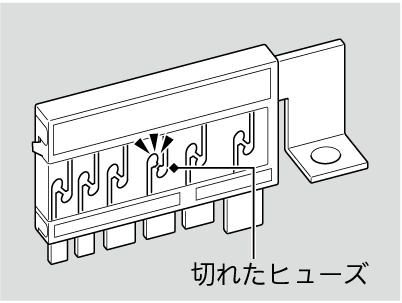

室内の大きいヒューズを点検する。 切れているヒューズがあったら、プラスドライバーでネジを外し、新しいものと交換してください。 室内の小さいヒューズを点検する。 切れているヒューズがあったら、ヒューズプラーで引き抜き、新しいものと交換してください。

さらに詳しく

アドバイス

規定容量より大きいヒューズに交換すると、電気系統を損傷する危険性が高くなります。

交換したあと、すぐにヒューズが切れるような場合は、Honda販売店で点検を受けてください。

ヒューズは同じ規定容量のヒューズと交換してください。

各ヒューズの装備と容量（エンジンルーム内のヒューズボックスA）各ヒューズの装備と容量（エンジンルーム内のヒューズボックスB）各ヒューズの装備と容量（室内運転席側のヒューズボックスA）各ヒューズの装備と容量（室内運転席側のヒューズボックスB）各ヒューズの装備と容量（室内助手席側のヒューズボックス✤）

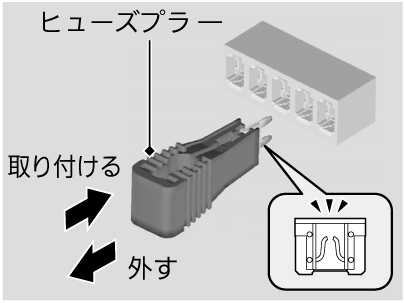

エンジンルーム内のヒューズボックスAには、フタの裏にヒューズプラーがついています。

ヒューズプラーは、切れている小さいヒューズを引き抜くときに使います。
