✤:タイプやオプションなどにより、装備が異なります。
ヒューズの設置場所
電気装置が作動しない場合、パワーモードをOFFモードにして、ヒューズが切れていないか確認します。ヒューズは、エンジンルームと室内のヒューズボックスに入っています。

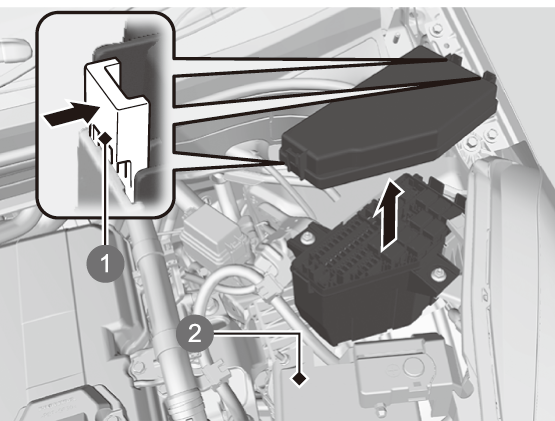

エンジンルーム内のヒューズボックス
補足
メインヒューズボックス
ヒューズボックスのフタに、ヒューズの場所が表示してあります。
ヒューズ番号とフタの表示で、該当するヒューズの位置を確認してください。
容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
![]() |
ワイパー
|
30A
|
2
|
-
|
-
|
-
|
3
|
![]() |
非常点滅表示灯
|
10A
|
4
|
![]() |
制動灯
|
10A
|
5
|
![]() |
PCU EWP
|
15A
|
6
|
![]() |
EVTC
|
(20A)
|
7
|
![]() |
|
10A
|
8
|
![]() |
IGP
|
15A
|
9
|
![]() |
イグニッション
コイル |
(15A)
|
10
|
![]() |
ドライブバイワイヤ
|
15A
|
11
|
![]() |
ABS/VSAモーター
|
40A
|
12
|
![]() |
冷却ファン
|
30A
|
13
|
-
|
-
|
-
|
14
|
![]() |
ウォーターポンプ
|
30A
|
15
|
![]() |
バッテリーセンサー
|
7.5A
|
16
|
-
|
ー
|
-
|
17
|
![]() |
バックアップ
|
10A
|
18
|
![]() |
ホーン
|
10A
|
19
|
![]() |
サブオーディオ✤
|
(7.5A)
|
20
|
![]() |
フォグライト✤
|
(10A)
|
21
|
![]() |
バックアップ
|
(15A)
|
22
|
![]() |
バックアップ
|
10A
|
23
|
![]() |
サブファン
|
(30A)
|
24
|
![]() |
ABS/VSA FSR
|
40A
|
25
|
![]() |
IGP2サブ
|
7.5A
|
26
|
![]() |
LAF
|
10A
|
27
|
-
|
-
|
-
|
28
|
-
|
-
|
-
|
29
|
-
|
-
|
-
|
30
|
-
|
-
|
-
|
31
|
-
|
-
|
-
|
32
|
-
|
-
|
-
|
33
|
-
|
-
|
-
|

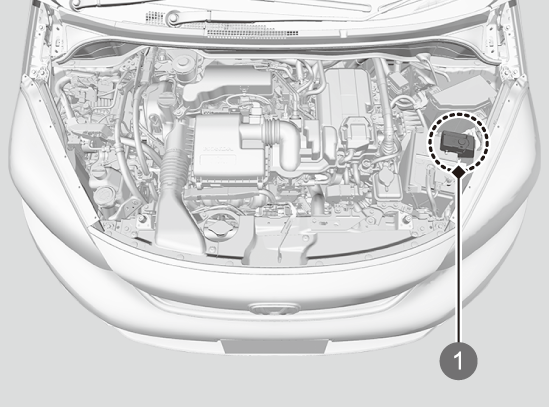

エンジンルーム内の助手席側に付いている、12V バッテリーの + 端子の隣にあります。
ヒューズボックス
このヒューズの交換については、Honda 販売店にお問い合わせください。
表示 | 装備 | 容量 | |
---|---|---|---|
a
|
![]() |
バッテリーメイン
|
170A
|
b
|
![]() |
バッテリーメイン
(ファン)
|
60A
|
c
|
![]() |
バッテリーメイン
(エンジン)
|
80A
|
d
|
![]() |
バッテリーメイン
(サブヒューズボックス)
|
60A
|
e
|
![]() |
EPS
|
70A
|
f
|
![]() |
電動サーボブレーキ
|
40A
|

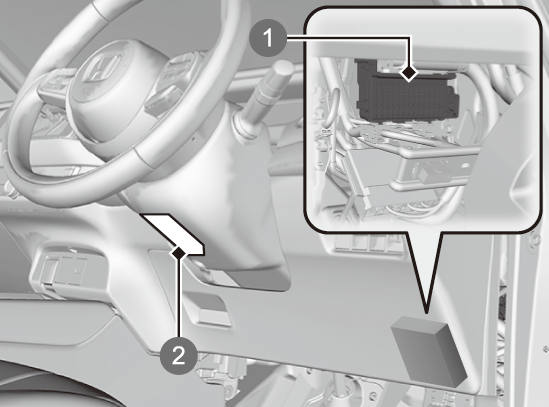

室内運転席側のヒューズボックス
メインヒューズボックス
ヒューズラベル
ハンドル右側のインストルメントパネルの奥にあります。
- 下から確認できます。
補足
コラムカバーの下に貼ってあるラベルに、ヒューズの場所が表示してあります。
ヒューズ番号とラベルの番号で、該当するヒューズの位置を確認してください。
容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
![]() |
ACC
|
7.5A
|
2
|
![]() |
ACC キーロック
|
7.5A
|
3
|
-
|
-
|
-
|
4
|
-
|
-
|
-
|
5
|
![]() |
オプション
|
10A
|
6
|
![]() |
オプション2
|
10A
|
7
|
![]() |
メーター
|
10A
|
8
|
![]() |
フューエルポンプ
|
15A
|
9
|
![]() |
エアコンディショナー
|
10A
|
10
|
-
|
-
|
-
|
11
|
![]() |
MON
|
5A
|
12
|
![]() |
右側ドアロック
|
10A
|
13
|
![]() |
左側ドアアンロック
|
10A
|
14
|
![]() |
後席左側
パワーウインドー |
20A
|
15
|
![]() |
助手席
パワーウインドー |
20A
|
16
|
![]() |
ドアロック
|
20A
|
17
|
![]() |
トランスミッション
|
(10A)
|
18
|
-
|
-
|
-
|
19
|
![]() |
-
|
(20A)
|
20
|
![]() |
スターター
|
7.5A
|
21
|
![]() |
ACG
|
10A
|
22
|
![]() |
デイタイムランニングライト
|
(7.5A)
|
23
|
![]() |
-
|
(10A)
|
24
|
![]() |
オプション
|
7.5A
|
25
|
![]() |
-
|
(10A)
|
26
|
![]() |
右側ドアアンロック
|
10A
|
27
|
![]() |
後席右側
パワーウインドー |
20A
|
28
|
![]() |
運転席
パワーウインドー |
20A
|
29
|
![]() |
フロント
アクセサリーソケット |
(20A)
|
30
|
![]() |
Honda スマート
キーシステム |
(10A)
|
31
|
![]() |
USB チャージャー✤
|
(10A)
|
32
|
![]() |
シートヒーター✤
|
(20A)
|
33
|
-
|
-
|
-
|
34
|
![]() |
ABS/VSA
|
10A
|
35
|
![]() |
SRS エアバッグシステム
|
10A
|
36
|
-
|
-
|
-
|
37
|
![]() |
-
|
(10A)
|
38
|
![]() |
左側ドアロック
|
10A
|
39
|
![]() |
-
|
(10A)
|

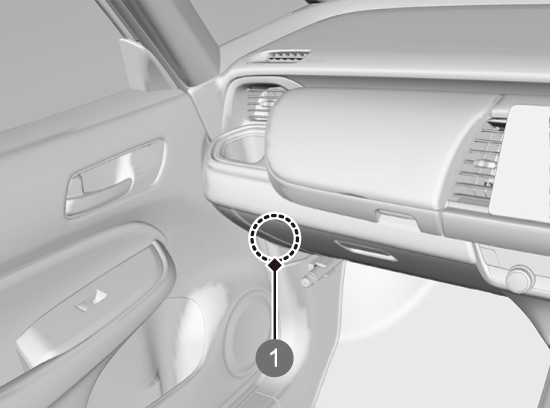

室内助手席側のヒューズボックス
1番のヒューズのみヒューズボックス側面にあります。
ヒューズボックス
このヒューズの交換については、Honda 販売店にお問い合わせください。
1 番のヒューズ以外は発炎筒の上側にあります。
ヒューズラベル
2~25
容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。
補足
アンダーカバーに貼ってあるラベルに、ヒューズの場所が表示してあります。
ヒューズ番号とラベルの番号で、該当するヒューズの位置を確認してください。
表示
|
装備
|
容量
|
|
---|---|---|---|
1
|
![]() |
ヒューズボックス
(メイン) |
60A
|
2
|
![]() |
イグニッション
(メイン) |
30A
|
3
|
![]() |
イグニッション
(メイン2) |
30A
|
4
|
![]() |
リレーモジュール
1 |
30A
|
5
|
![]() |
リレーモジュール
2 |
30A
|
6
|
![]() |
ヒューズボックス
(メイン2) |
(40A)
|
7
|
![]() |
ヒューズボックス
(メイン3) |
(40A)
|
8
|
![]() |
A/C PTC 1✤
|
(40A)
|
9
|
-
|
-
|
-
|
10
|
-
|
-
|
-
|
11
|
![]() |
A/C PTC 2✤
|
(40A)
|
12
|
![]() |
ヒーターモーター
|
30A
|
13
|
![]() |
リヤデフロスター
|
(30A)
|
14
|
![]() |
SRS エアバッグ
システム |
10A
|
15
|
![]() |
IGB
|
(10A)
|
16
|
![]() |
IGA
|
(10A)
|
17
|
![]() |
Honda スマートキー
システム |
(10A)
|
18
|
![]() |
-
|
(20A)
|
19
|
![]() |
フロント
デアイサー✤ |
(10A)
|
20
|
![]() |
-
|
(20A)
|
21
|
![]() |
ウォッシャー
|
15A
|
22
|
![]() |
ヒーテッドステア
リング✤ |
(15A)
|
23
|
![]() |
IGA 2
|
(15A)
|
24
|
![]() |
ヒーテッド
ドアミラー✤ |
(10A)
|
25
|
-
|
-
|
-
|
