✤:タイプやオプションなどにより、装備が異なります。

ヒューズの設置場所

電気装置が作動しない場合、パワーモードをOFFモードにして、ヒューズが切れていないか確認します。ヒューズは、エンジンルームと室内のヒューズボックスに入っています。

エンジンルーム内のヒューズボックス

補足

メインヒューズボックス
ヒューズボックスのフタに、ヒューズの場所が表示してあります。
ヒューズ番号とフタの表示で、該当するヒューズの位置を確認してください。

  • タブ

  • エアクリーナーケース

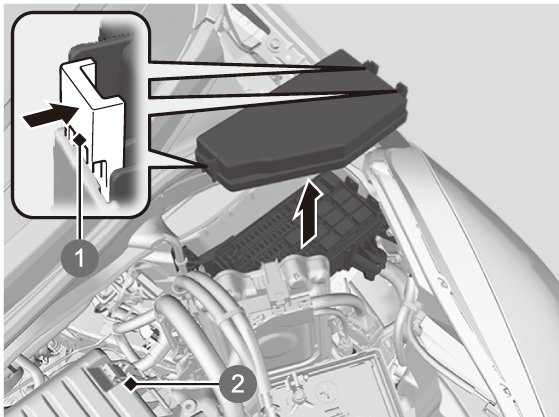

メインヒューズボックス

エンジンルーム内の助手席側に付いているエアクリーナーケースの隣にあります。タブを押して開けてください。

各ヒューズの装備と容量

容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。

表示
装備
容量
1
ワイパー
30A
2
-
(20A)
3
非常点滅表示灯
10A
4
制動灯
10A
5
-
-
-
6
-
(20A)
7
-
-
-
8
IGP
15A
9
イグニッション
コイル
(15A)
10
ドライブバイ
ワイヤ
15A
11
ABS/VSA
モーター
40A
12
冷却ファン
30A
13
スターターマグネ
チックスイッチ
30A
14
MG クラッチ
7.5A
15
バッテリーセンサー
7.5A
16
トランス
ミッション
(10A)
17
バックアップ
10A
18
ホーン
10A
19
オーディオサブ ✤
(7.5A)
20
フォグライト✤
(10A)
21
バックアップメイン ✤
(15A)
22
バックアップ
10A
23
サブファン✤
(30A)
24
ABS/VSA FSR
40A
25
IGP2 サブ
7.5A
26
LAF
10A
27
-
-
-
28
-
-
-
29
-
-
-
30
-
(30A)
31
STRLD
(7.5A)
32
-
-
-
33
-
-
-

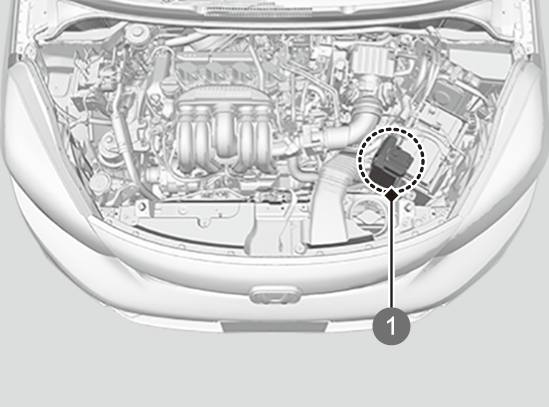

サブヒューズボックス

エンジンルーム内の助手席側に付いている、バッテリーの + 端子の隣にあります。

  • ヒューズボックス

このヒューズの交換については、Honda 販売店にお問い合わせください。


各ヒューズの装備と容量

表示
装備
容量
a
バッテリーメイン
100A
b
バッテリーメイン
(ファン)
70A
c
バッテリーメイン
(エンジン)
80A
d
EPS
70A

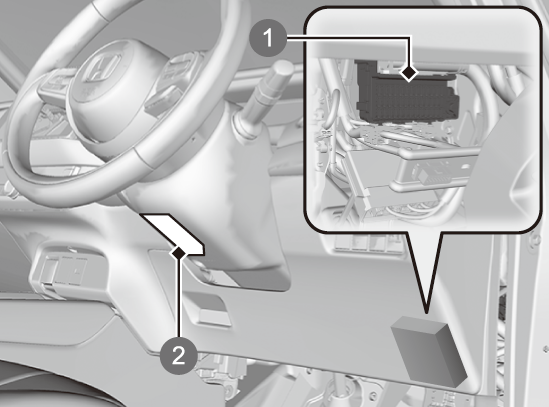

室内運転席側のヒューズボックス

  • メインヒューズボックス

  • ヒューズラベル

ハンドル右側のインストルメントパネルの奥にあります。
  1. 下から確認できます。

補足

コラムカバーの下に貼ってあるラベルに、ヒューズの場所が表示してあります。
ヒューズ番号とラベルの番号で、該当するヒューズの位置を確認してください。

各ヒューズの装備と容量

容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。

表示
装備
容量
1
ACC
7.5A
2
ACC キーロック
7.5A
3
―
―
―
4
―
―
―
5
オプション
10A
6
オプション2
10A
7
メーター
10A
8
フューエルポンプ
15A
9
エアコンディショナー
10A
10
―
―
―
11
MON
5A
12
右側ドアロック
10A
13
左側ドアアンロック
10A
14
後席左側
パワーウインドー
20A
15
助手席
パワーウインドー
20A
16
ドアロック
20A
17
トランスミッション
(10A)
18
―
―
―
19
―
(20A)
20
スターター
7.5A
21
ACG
10A
22
デイタイムランニング
ライト✤
(7.5A)
23
―
(10A)
24
オプション
7.5A
25
―
(10A)
26
右側ドアアンロック
10A
27
後席右側
パワーウインドー
20A
28
運転席
パワーウインドー
20A
29
フロント
アクセサリーソケット
(20A)
30
Honda スマートキー
システム
(10A)
31
―
(10A)
32
シートヒーター✤
(20A)
33
―
―
―
34
ABS/VSA
10A
35
SRS エアバッグ
システム
10A
36
―
―
―
37
(10A)
38
左側ドアロック
10A
39
―
(10A)

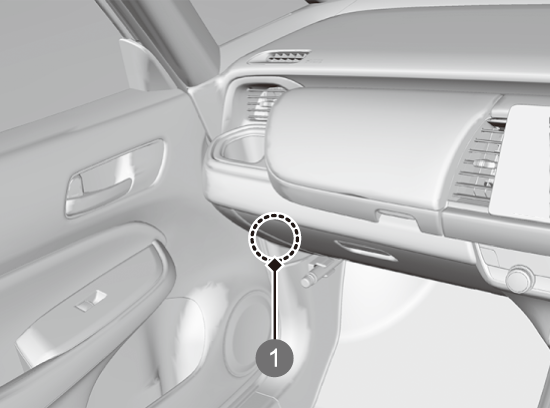

室内助手席側のヒューズボックス

1番のヒューズのみヒューズボックス側面にあります。

  • ヒューズボックス

このヒューズの交換については、Honda 販売店にお問い合わせください。

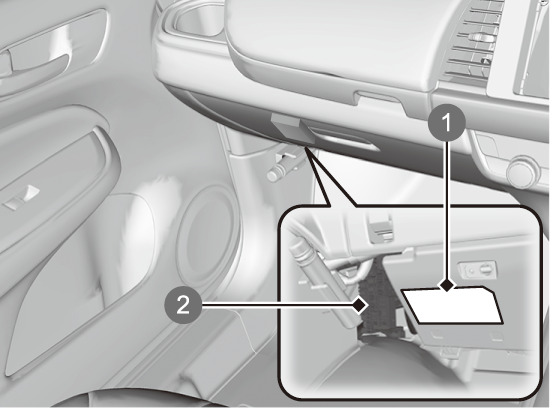

1 番のヒューズ以外は発炎筒の上側にあります。

  • ヒューズラベル

  • 2~25

容量に( )がついているヒューズは、装備が無い場合でもヒューズが入っている場合があります。

補足

アンダーカバーに貼ってあるラベルに、ヒューズの場所が表示してあります。
ヒューズ番号とラベルの番号で、該当するヒューズの位置を確認してください。

各ヒューズの装備と容量

表示
装備
容量
1
ヒューズボックス
(メイン)
60A
2
イグニッション
(メイン)
30A
3
イグニッション
(メイン 2)
30A
4
リレーモジュール1
30A
5
リレーモジュール2
30A
6
ヒューズボックス
(メイン 2)
(40A)
7
ヒューズボックス
(メイン 3)
(40A)
8
-
-
-
9
-
-
-
10
-
(30A)
11
-
-
-
12
ヒーターモーター
30A
13
リヤデフロスター
(30A)
14
SRS エアバッグ
システム
10A
15
-
-
-
16
-
-
-
17
-
-
-
18
-
-
-
19
フロントデアイ
サー✤
(10A)
20
-
(20A)
21
ウォッシャー
15A
22
ヒーテッド
ステアリング✤
(15A)
23
-
-
-
24
-
(10A)
25
-
-
-
